О заточке порошков и не только, наблюдения, фото. Полуархивная тема.

quote:

Originally posted by alex-ice:

Со всей линейкой эльборов не знаком,но Эльбор 3/2 однозначно лучше-чем Венев 3/2.
Дороже конечно,но таки дешевле,чем от Нанивы.

quote:

Изначально написано Alex.P:
По сути - да. Преимуществ перед Венёвскими, а тем более Нанивовскими алмазами не обнаружено. Ну может чуть мягче работают, но и чуть медленнее.
Стоят достаточно злобно.

Со всей линейкой эльборов не знаком,но Эльбор 3/2 однозначно лучше-чем Венев 3/2.
Дороже конечно,но таки дешевле,чем от Нанивы.

quote:

Та 15V, что трудно точилась, тоже была очень твёрдой.

quote:

Изначально написано Straykl:

Я когда выбирал на выставке клин из Рекса, обратил внимание что твёрдость там разная. От 63 до 68 hrc. Я взял себе на 67 hrc. Так его КК очень плохо берет. Ну а твердость на 63 для КК это не проблема

На счет твердости не скажу, но заметил, что работа КК очень сильно завязана на связке. Есть у меня КК м10 ст1, так он работает шустрее кк м14. Плюс заметил что черный КК работает позлее зеленого. Как сказал мастер на моих 4 рексах твердость была под 65,На крупных хонах типа 120, 220, местами на РК наблюдалось явление некоего проскальзывания по металлу(как по стеклу), но при переходе на более тонкие фракции это явление уходило.

quote:

Изначально написано Асвитол:
На счет рекса интересное наблюдение, но согласен, от ТМО там многое зависит.

Я когда выбирал на выставке клин из Рекса, обратил внимание что твёрдость там разная. От 63 до 68 hrc. Я взял себе на 67 hrc. Так его КК очень плохо берет. Ну а твердость на 63 для КК это не проблема

quote:

Изначально написано Alex.P:
По сути - да. Преимуществ перед Венёвскими, а тем более Нанивовскими алмазами не обнаружено. Ну может чуть мягче работают, но и чуть медленнее.
Стоят достаточно злобно.

Да, цена конская для такого потенциала работы. Наверно народ их как-то реально вскрывает хлорным железом (я например не работаю с ним и не собираюсь, молчу про людей, которые вообще не заморачиваются и что такое шлифзерно не слышали), иначе в помойку такую радость...На фоне веневцев как-то бледно

Но что же случилось с полтавскими эльборами, на задворках истории?

Царапнул бутыль, есть царапина, значит 60 есть. Всё что у меня от ГД было имело закалку по типу Алановской, т.е. стали твёрдые, злые, работают больше с микроскольчиками(в меру), чем с заусёнкой.

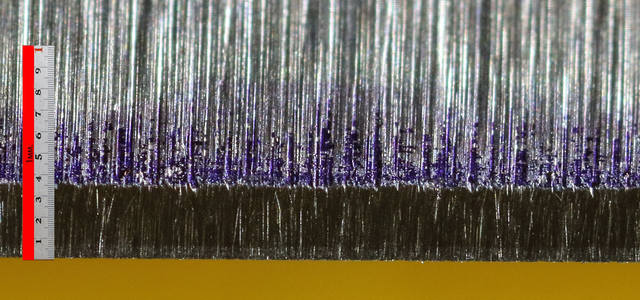

Настроился на 35-36, сначала по фломастеру попробовал 600 Нанивой, увидел, что точить прилично и стартовал с 400 Зубра. На формирование подводов ушёл почти час, может и со 120-го можно было начинать.

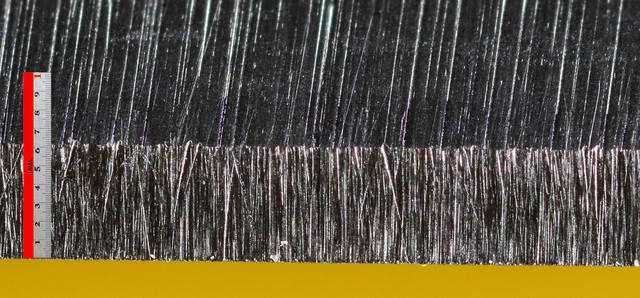

Вот 400-ый Зубр, до заусёнки с двух сторон.

Сведение с 0,35-0,4 доросло до 0,55 и на этом в принципе и остановилось.

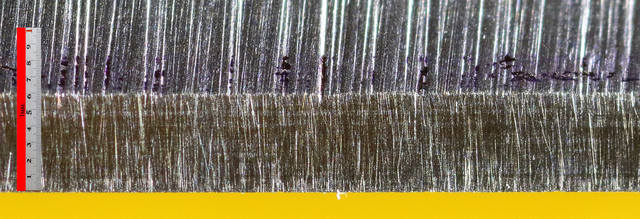

Вот 600 нанива, тут уже минут 10. Заусёнку было вполне под лампой видно.

Далее случился не большой казус. Вместо 1000 под руку попал 3000 - им и проточил - минут 5-6.

К 1000-ку возвращаться уж не стал, вроде и так не плохо вышло, заусёнку в процессе уже увидеть не удавалось.

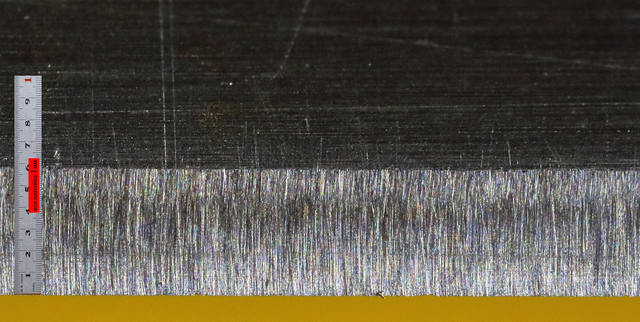

Ну и финиш 6000

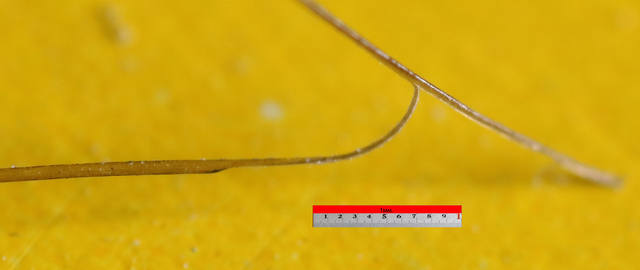

Царапую волос - легко.

Хорошо заточилось. Твёрдость, в отличии от прошлых ножей от ГД излишней не показалась, но и бутыль царапнулась, значит нормально. Сведение на финишном снимке намерялось как 0,5, всё же высота(ширина) подвода немного гуляет. Можно бы конечно и поменьше, но и так не плохо. Сталь понравилась, а точнее уже в поле ясно будет.

Перед заточкой царапнул обухом бутыль, есть явная царапина. Настроился на 35-36гр и собирался просто освежить заточку, т.е. стартовал с 600 Нанивы, но фломастер показал, что угол на ноже где-то в районе 40, пришлось перейти на 400 Зубр и им формировать подводы заново - минут 20 ушло. Вот после Зубра

Видно, что не так уж и много снял, но 600 Нанивой пришлось бы часа полтора работать, если не два.

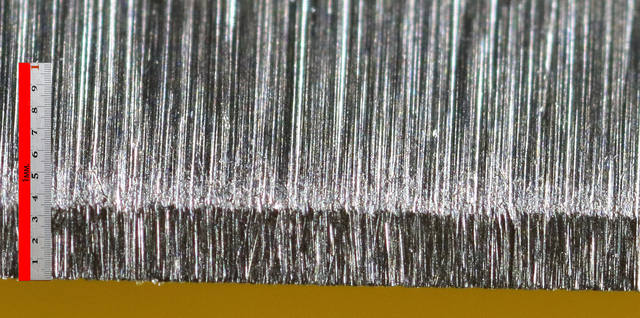

И так после Зубра на неё минут 20 ушло. Заусёнку было отлично видно.

Нож уже после Зубра брил лучше, чем перед заточкой, а уж после 600 Нанивы и подавно, но точим дальше
1000 Нанива, тут уже минут 5-6. Заусёнка ощущается, но разглядеть уже трудно.

Потом 3000 Нанива, тут я правда с фото напортачил, в резкость толком не попал и не проконтролировал, так что фото нет.
Потом 6000 Нанива

Строгаем волосок - запросто.

Ну что, хорошо заточилось, а то, что сталь отличная, я уже предварительно в лесу убедился, лосика нож пережил очень достойно, вдруг ещё повезёт

Нож стал короче где-то на 4мм, ну и РК была снесена на 3-4см длины.
В общем точить.
ТО объявлено на 64ед, ТО от Бурова С. Царапнул бутыль - есть след. Как-то не догадался над РК на кончике поиздеваться, всё равно ведь сносить, ну да ладно, обухом царапнул и хорошо.
Настроился на 36гр и на самом кончике начал формировать подводы 120-ым Зубром, на РК постарался особо не выходить, потом 400 Зубр, тут уже до полноценной заусёнки. Нормально проточилось, не зубасто Время формирования подводов - минут 20-25.

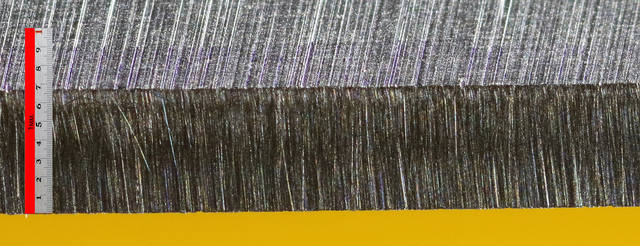

Потом 600 Нанива тут тоже минут 15, так как с 400-го Зубра переход достаточно резкий, что-то промежуточное смотрится, но ладно

Потом 1000 Нанива тут уже минут по 4-5.

3000 Нанива

и 6000 Нанива

Царапнул волос, нормально

Хорошо заточилось. По заточке сталь понравилась.

Халявные выезды за утками закончились, может и ни чего не попасться, а может и на зверя повезти, так что нож лучше иметь в готовности.

Посмотрел, а у данного ножа кончик как у Мили и даже тоньше. На уток я бы с ним поехал, по принципу обломится ну и хорошо, потом доведём. На лосика лучше уж самому доработать

Благо это совсем не долго, на гриндере сверху по обуху и снизу по РК.
Было 129мм стало 126.

До доработки по заточке у меня к ножу вопросов не было, всё было хорошо, но сейчас всё равно протачивать, РК снёс где-то на длине 2см.
Перед заточкой царапнул обухом бутыль - есть царапина, нормально.
Настроился на 36, практически попал, точить начал с 400 зубра, не хотелось с кончиком долго возиться. Минут 10 ушло. Вот после 400-го.

А не плохо для 110-ой. Затем 600 Нанива. Тоже минут 10. Заусёнку было видно, пластичная сталь.

Затем 1000, тут уже минут 5.

3000

И 6000 - финиш. Ещё и попробовал чутка масла на хон капнуть, потом правда промыл водой и с водой прошёлся.

А хорошо проточилось, ни каких микродефектов, пожалуй это у меня одна из самых лучших 110-ых и не пластилин и не сухарь Царапнул волос - запросто.

Интересная сталь. Посмотрим как себя в поле поведёт, тут уже правда от удачи всё зависит - попадётся этому ножу достойный зверь или нет.

quote:

Originally posted by Alex.P:

Хорошая сталь

Нож пришёл с Барахолки(подешевле, чем с мастерской), но нож явно новый, под лупой прекрасно видно родную заточку из-под гриндера - заготовку для заточки

Вообще-то это я её считаю заготовкой, а люди из Волчьего Века отправляющие такие ножи покупателям видимо считают её нормальной заточкой - позорники. Хотя, может я и не прав и такая заточка по согласованию сторон, тогда - извиняюсь.

Нож пришёл красивый, но с очень пухлой(для моей не большой ладони) рукоятью. Клинок 130*25*4,2. Общ - 257мм. Вот что было

Для меня реально толстовато.
Обрезал лишнее, стало удобно, но не красиво Рукоять в тонком месте 25*19, в толстом 31*19, ну и тыльник 35*23.

От такого внешнего вида даже расстроился, как-то не по себе стало. Но в руке лежит удобно. Решил всё же заточить, если сталь понравится, оставлю, нет - избавлюсь.

Перед заточкой царапнул бутыль, есть царапина и довольно злобная. Там на ихнем сайте написано, что S125V идёт на 64ед. Не знаю, но явно больше 60 это точно.
Настроился на 36гр и вперёд. Венев на алюминиевой подложке - начал с 160-125. Сразу вылезла неравномерность заточки. Средний угол из-под гриндера был около 45. Сведение 0,2. Вроде бы не много снимать, а провозился с формированием подводов ровно 1 час. С 160-125 через 15 минут перешёл на 200-160(надо было на Зубр переходить), через 20-25 минут вернулся на 160-125 и им ещё минут 20. Крепкая сталь. По сравнением с Niolox ну раза в 3-4 дольше точится.
Ну а там уже всё достаточно быстро, минутки по 3 на каждый хон все 7шт от 100/80 до 1/0. Вот что вышло

Попробовал волосок - запросто.

Сведение доросло до 0,4.

Хорошая сталь. Крепкая, злобная, но не сыплется, интересно как себя в поле покажет. Себе оставлю, пусть и не красивый, но удобный и с хорошей сталью.

Нож пришёл со сведением под линзу, местами практически в 0, ближе к кончику до 0,2.

Как-то грубовато смотрится, штирих вроде мелкий(относительно конечно) и штрих от шкурки, а вырывы серьёзные. Кстати, этой не до конца сведённой заточкой(местами до 0,2) нож ещё и бумагу режет Карандаш правда заточить не удалось.

Была мысль так линзу и оставить, закатать всё на минигриндере и успокоиться, но всё же решил точить на ЕджеПро.

Перед заточкой попытался царапнуть бутыль - не получилось. Вроде и грани на обухе острые, а не царапает. Возможно нечем царапать Попробовал качественный надфиль - не берет, даже не цепляет. Не знаю. На нормальной стали сказал бы что 58-59, а тут не знаю.

Точить решил венёвскими на алюминиевой подложке. Понятно, что такие железки лучше ОА точить, но лень по ящикам искать. Настроился на 36, спуски кстати практически прямые, линза ближе к РК присутствует.

Стартовал с 100/80. Вылезла неравномерность предварительной заточки, но не сильно, только у кончика пришлось повозиться.

Грубовато, не зря меня предварительная заточка из-под гриндера насторожила. И вместе с тем сталь точится очень легко. Ощущение, что это не микросколы от перебора твёрдости, а вырывы. Может действительно не стоило алмазами точить. Да ладно, для лагерника потянет. Точу дальше 60/40

20/17

10/7

7/5

3/2

1/0

Строгаю волос - строгает.

Ну вроде всё не так уж и плохо. Просто давно я такого не точил. И алмазы этому Niolox-у не то что бы противопоказаны, но я уверен, что на водниках, арканзасах, керамике можно достичь более качественного результата. Другой вопрос- а надо ли?

На приспособе Профиль с качающейся мачтой(пружиной), с регулируемой длиной этой мачты - повторяемость обеспечить можно. Но это если несколько ножей с линзой иметь, а мне просто не выгодно такое себе заводить. В редких случаях заточки линзы я и гриндерами обойдусь

skvater
"Да, результат должен быть абсолютно повторяем и прогнозируем. Вот, кстати, нашел видео от Ефима про его конвексную приспособу
https://www.youtube.com/watch?...6&v=ffirbO9_il8

Спасибо. Посмотрел. У Профиля всё точно так же.

quote:

Изначально написано Alex.P:
Линза не миф. ...
....а какая она "правильная" линза? ...

+100

Правильная линза = подконтрольная, т.е. у которой вершина выпуклости делается там, где нам надо, а не произвольно.
И делается это традиционным же способом - путём создания нескольких плоских или очень близких к плоскостности, фасок, с последующим скруглением их граней, или даже без оного, если шаг их по углу невелик.
Ничего нет сложного имея некоторый навык, и зная как работают свои абразивы, сделать 3-4 равномерных по ширине фасочки, или разной ширины, но так, как нам надо, чтобы дать "линзе" нужную нам форму, затем сгладить их грани хоть суспензией, хоть полировальником, да чем угодно, что целесообразнее в конкретном случае.
Можно и простым способом с подкладыванием под шкурку коврика для мышки или вручную ведя по камню с приподъёмом, или фасонный деревянный притир с втёртой пастой или абразивным порошком - сначала придать нужную форму вогнутости, как для заточки полукруглых стамесок, например. Для фаски клинка, соответственно, полукруглой стамеской нужного калибра режем аккуратный желобок нужной глубины и ширины, в него втираем с каплей масла порошок КК или, если этап тонкий - скажем пасту какую-нибудь и вперёд. При переходе на более тонкую - режем новый желобок. лучше его именно резать, а не "вышоркать" круглым напильником или рашпилем, дабы всё-таки желобок был гладенький, тогда и абразив в нём не "утонет" слишком. Вариантов море. Главное - используя методы "сглаживания", до того выполнить геометрию так, чтобы не завалить всё это на этапе сглаживания, не испортить. Обычно-то берут сглаживать сразу, не задав конкретно геометрии, от того и плывёт всё произвольно.
И в завершение, выполнить очень узенькую микрофасочку или поддовести последнюю нами образованную фаску.
Именно после сглаживания граней фасок, так как полировальниками трудновато не "зализать" кромку, а то и завалить её. Т.е. после полировальника уже окончательные несколько движений делаются на самой кромочке на нормальном тонком абразиве.
И никаких специальных приспособ для этого не нужно, а точность определяется исключительно нашим качеством контроля за процессом заточки, ну и навыком оной в принципе.

И вот в этом-то и самое не приятное - а какая она "правильная" линза? Т.е. японские картинки все мы видели, и новые Рокстиды в руках держали, но как это всё изобразить в металле? Получается что на глазок, а это значит - сегодня вышло, завтра нет. Т.е. совсем то уж плохо не будет, но должно быть ни просто "не плохо", а должно быть лучше, чем с плоской заточкой, а иначе к чему весь этот гемор.

Вот из-за этой неопределённости я и не призываю переходить на линзовидную заточку и сам не буду. Выигрыш может быть, может не быть - дополнительный гемор будет точно

Посмотрел цены, да, серьёзно. С другой стороны, простенький Апекс как стоил 200$ + пересыл из Штатов, так и стоит, Про версия как стоила 500 с гаком, так и стоит, а тут у ребят и железа поболее и конструкция помудрёнее.

Но меня уже эти новшества не вдохнавляют, мне и обычного ЕджеПро хватает

Нож от Мастера из Красноярска, сталь S125V взятая у DrWinter, т.е. ТО скорее всего Штаты. Твёрдость заявлена 63-64.
Нож был взят не новым, заточка какая-то была, карандашик нож строгал, но брить не пытался. Хотя сведение показало около 0,1 - круто.
Вот клинок 130мм

А вот первичная заточка

Выглядит очень симпатично, но нож не бреет. Значит точить.

Царапнул обухом бутыль - есть царапина, уверенная такая, значит точно за 60.
Настроился на 36гр. Попробовал стартовать с 600 Нанивы, но по фломастеру стало видно, что родной угол заточки явно за 40, перешёл на Зубр 400. Буквально несколько минут и двухсторонняя заусёнка и микрозабоин нет. Вот это радует. Сведение конечно подросло, почти в два раза.

А вот теперь уже 600 Нанива и минут 10-15, послее неё заусёнку ещё можно глазом увидеть.

Далее 1000, тут заусенку уже только через лупу рассматривать. Нож уже после 600 не плохо бреет, а после 1000 так вообще, дальше в принципе можно и не точить.

Но точим - 3000 Нанива

И 6000 Нанива

Строгаем волос - запросто

Ну что можно сказать, не знаю как там на счёт 63-64, но 60+ есть точно и с пластичностью всё нормально. Хорошая сталь.

Царапнул бутыль, есть след. Значит за 60. По Мастеру я почитал на Ганзе - он в основном сталь с ТО от С.Бурова использует, наверно и этот нож оттуда же.
Настроился на 36-37гр. и минут за 20 сформировал 400-ым Зубром подводы

Нож уже бреет

Потом 600 Нанива, тоже не быстро, минут 15. Ступенька между хонами великовата. Нож уже отлично бреет.

Затем 1000, 3000, 6000 Это после 6000

Царапаем волос

Царапает.
Сведение доросло до 0,45-0,5. В принципе - не страшно. Сталь хорошая, пластичная, нож острый.

В этот раз, в преддверии выезда на базу ему была предложена курица, обычная, мелкая, не мороженная.

Обычно у меня ножи такую проходят без единого замечания. Там и работы не много. Крылья, ноги по суставам, а вот позвоночник - поперёк три реза и вдоль. Да, рез с усилием, но вроде ни чего такого сверхъестественного.

Данный нож бреющую способность не потерял, но вот микровыкрашивания приобрёл

По линейке видно, что дефекты в пределах 2-3 соток, но и таких по идее не должно быть.
Линейку, кстати, я давно собирался модифицировать, на конец-то созрел.

Думал - точить, не точить, всё равно после выезда как минимум править, но решил всё же проточить, за одним и угол чуть увеличить было 34-35, стало 37-38.
Точить решил венёвскими на алюминиевой подложке, для разнообразия
Стартовал с 100/80

Затем 60/40 - 400. После него уже брить начинает

20/14 - 1200. Этим чуть подольше поработал, минут 7-8. Всё же ступенька между 60/40 20/14 кажется великоватой. Уже начинает зеркалить, бреет во всю.

10/7 - 2000 Нож уже воспринимается очень острым.

7/5

3/2 А вот тут заусёнку не убрал, пришлось ещё чуть проточить, но переснимать лень стало.

1/0

Царапаю волос, царапает

Ладно, нож острый. Но что-то эта 110-ая меня малость напрягает, возможно именно из-за этого нож и скинули на Барахолку. На лосе он микросколов нахватал, его проточили и в продажу. Про лося, кстати, я уже потом, случайно из другой темы узнал, в барахолке всё выглядело так что дескать нож новый.
Ладно, возможно всё ещё не так и плохо, посмотрю как он себя сейчас будет вести.

А я вообще-то думал, что его из-за каверны скинули

Вот такая "прелесть" проявилась на спуске, при чём была клеем залита Капелькой такой почти прозрачной, я эту капельку ковырнул - а там вот этот подарок. Продавец божился, что ни сном ни духом Типа - не знал.
Ладно, думаю на сквозь не проржавеет.

Царапнул бутыль, злобно царапнуло, ну так там и написано 67ед, как-то даже страшновато. Настроился на 35гр и стартовал со 120-го Зубра.
На полноценное формирование подводов ушло минут 40, это примерно в два раза больше, чем ожидалось. Зусёнку видно, но слабовато.
Не изменяя настройки тут же проточил 120-ым Зубром второй нож, ушло 15минут, а на втором вообще-то S125V, не самая слабая сталька
Мда, до этого считал самой злобной 15V, но видимо REX121 на 67ед ещё злее.
Вот что вышло из-под 120-го

Затем 400-ый Зубр, минут 30, заусёнку видно, но маленькая она, слишко мала для этого хона.

Как-то через чур зубастенько смотрится, ещё минут 20-25 400-ым поработал, даже чутка приподнял угол, буквально на несколько десяток

Вроде чуть получше, но всё равно зубастенько.
Решил точить Нанивой, она помягче, чем венёв на подложке. Вот 600, тоже долго точил и угол слегка опять поднял, заусёнку уже не видно, а должно бы.

Не айс Другие ножи(стали) после 600 Нанивы уже во всю бреют, многие даже после 400-го Зубра брить пытаются, а этот РЕКС как-то не хочет.
Проточил 1000 Нанивой

Опять угол малость поднимал. Вроде зеркалить начинает и слегка бреет.
Вот 3000 Нанива

Зеркалит уже во всю, а вот бреет грубовато.
Вот 6000 Нанива.

Зеркало, но зубастенько. Обратил внимание, что на подъёме к кончику как-то поровнее получилось

Этим подъёмом(а он у скинера основной рабочий участок) бреет очень даже не плохо, попробовал волос строгануть, получилось

Не ожидал.
Даже не знаю что сказать. Время на заточку(по сравнению с другими сталями) увеличилось более чем в два раза. Микросколы. Вывести можно, но времени потребует очень много, придётся долго тонкими хонами работать. Попробую в таком виде в поле свозить, а там видно будет.

quote:

Поясните пожалуйста "Зубр" - что это за камень? Какое полное его название? На каком заточном устройстве работаете?

Сегодня точил нож от Паха46 из S125V c ТО от Бурова С. на 62-63.
Для начала свозил нож на маркировку, ну не перевариваю я ножи без неё

Длина клинка 135мм. Нож по договорённости пришёл не заточенным. Сведение на уровне 0,2-0,25. Для начала царапнул обухом бутыль - лихо царапнуло, я даже напрягся Надо будет обух маленько сгладить.
Настроился на 35-36.
Стартовал со 120 -го Зубра, но РК им специально не вышел. Минут 10 на это ушло, крепкая сталь.

Потом 400 Зубр, тут до полноценной заусёнки и времени минут 20.

Затем попробовал венёв нев(на алюминивой подложке) 100/80, может быть и зря, от 400-го Зубра мало отличается. Тут уже минут 5.

Затем 60/40 - 400 MF тоже около 5 минут. В дальнейшем все хоны в этом интервале 4-6 минут.

Вот 20/14 -1200F тут малость может поболее 6-7м.

10/7 -2000EF

7/5

3/2 -8000UF

1/0

Пару раз по ремню с ГОИ, для самоуспокоения.
Царапаем волос, есть кантакт

Ну что, нож острый, отправляется на полочку ждать своей очереди на выезд.
Мда, много их там уже таких ожидающих
Сталь понравилась. Крепкая. Хотя, может можно было и чутка поменьше едениц выдавливать, не 62-63, а 60-61. Но посмотрим, заусёнка вроде была нормальная, особых микровыкрашиваний не было. И форма у ножа удачная, очень устойчиво на столике лежит, не надо напрягаться при удержании.

Шучка была уже оттаявшая, так что резалось хорошо, только вот хребет, иногда попадал по суставам, но чаще нет

После рыбки нож на первый взгляд остался острым, только вот то место которое по хребту попадало - брить и цеплять за волосы перестало.

А вот что там на этом месте нарисовалось при хорошем увеличении.

Где-то до 0,1мм. Глазом, даже в очках, я это не вижу, а вот через лупу уже вполне, даже через 5х можно что-то увидеть.
Нож вообще-то уже был испытан продавцом, вроде как лося им ободрали и всё было хорошо(перед продажей его конечно подточили), ну, видать у щуки хребёт был твёрже чем лось

Значит точить.
Царапнул бутыль - есть царапина, значит 60 есть. Настроился на 35 гр, на ноже было слегка больше, но не на много.
Стартовал с 400 Зубра, точил до нормальной заусёнки, ушло минут 20-30. Вот что получилось.

Затем попробовал 400MF(60-40) венёв на алюминии. Тут уже минут 10-15

Затем перешёл на 600 Наниву, тут минут 7-8.

Затем 1000 нанива, минуты 3-4.

3000

6000

Царапаем волос, не с первой попытки, но царапает.

Ладно, нож острый, значительно острее чем пришёл.
Сталь в принципе нормальная, во всяком случае для 110-ой.
Поживём - увидим, но мне кажется, что для рыбалки пойдёт.

Решил малость проточить, ступеньку я бы ещё оставил, а вот линзы не люблю, они конечно в чём-то даже интересней прямых подводов, но уж больно трудно эту линзу граматно сделать, не завалить под слишком большой угол. В общем - точить.
Перед заточкой царапнул обухом бутыль, есть хорошая царапина, значит около 60 точно есть.
Настроился на 35гр. Стартовал с 400-го Зубра. Сторона со ступенькой проточилась быстро, а вот со сторогы линзы пришлось поупираться, в общем минут 20-25 на обдирку ушло. Стартовал бы с нуля, наверно столько же времени бы затратил и сведение было бы в итоге поменьше.
Вот 400 Зубр.

Потом 600-ая Нанива

Пошли какие-то Дунайские волны Решил не исправлять и точить дальше.
1000 Нанива

3000

6000

Строгаем волос - легко.

Вот вроде и всё, нож острый.
Но как-то мне эта "Дунайская волна" не глянулась.
Плюнул, и по новой всё проточил, благо по сформированному это быстро. На всё про всё минут 12-15 ушло.
Вот после 6000 Нанивы

Опять строгаем волос - строгает.

Вот теперь точно - всё.
Сталь показалась очень пластичной, даже после 1000 Нанивы было визуально видно заусёнку. Интересно.
Сведение доросло до 0,55мм. - терпимо. Ладно, до весны доживёт - в поле съездит, а там и видно будет. Пока всё хорошо.

А вот с клинком не всё так гладко. На сайте заявлено 130мм, пришло 125.
Сведение на сайте указано 0,2-0,3, но видимо они меряют его до заточки, так как по заточке получилось 0,4 да и угол заточки великоват.

С самой заточкой тоже оказалось не всё так гладко. Нож вроде как острый, во всяком случае бреет и бумажку пластает только в путь, но вот под увеличением видно, что заточка не совсем уж так и хороша.

Кончик вообще не доточили

Вроде ерунда, но выдаёт культуру производства. А нож, между тем, с пересылом стоит более 10т.
В общем - точить.
Твёрдость толком проверить не смог, надфилем царапнул - не берёт, а вот стекло царапать не стал, РК жалко, а обух под покрытием, но надфиль скользит.
Настроился на 35гр. Заточка от Мастерской судя по всему была на 45гр.
Снимать много.
Начал со 120-го Зубра, на РК постарался не выходить. Минут 8-10.

Затем 400 -ый Зубр, тут уже до полноценной заусёнки.

Затем 100/80 Венёвские на аллюминевой подложке, тут уже минут по 5 на хон.

Затем 400 (60-40)

Нож уже острее, чем пришёл, неплохо бреет.
Затем 1200(20-14)

После этого хона заусёнку уже зрительно не видно. Нож отлично бреет, но вот волос строгануть не получается.
Затем 2000 (10-7)

Следом 7-5

8000 (3-2)

Ну и финиш 1-0

Строгаем волос - запросто.

В заточке сталь понравилась. С самим ножом несколько сложнее. Сведение доросло до 0,5-0,55 в принципе терпимо. И рукоять уж больно ухватистая получилась. Пока себе оставлю, там посмотрю.

У меня и сталей-то таких нет.

К тому же для правомочности теста нужны ножи с одинаковой геометрией.
И ещё момент. Строгание дерева(если это не сучковатая ёлка) от марки стали и твёрдости практически не зависит, это конечно если отбросить всякие крайности. Основная зависимость от геометрии, а не секрет, что высокованадиевые "просят" чуть больший угол заточки, чем допускается на рядовых нержавейках(95Х18). ИМХО.

Ещё явная зависимость от остроты инструмента(ножа) и вот тут может сыграть следующий момент: некий нож из сверхтвёрдой стали(как Вы указываете) просто может быть гораздо хуже заточен.

Затем решил точить Нанивой.
Вот 600, после него уже начинает слегка зеркалить под лампой. Заусёнку видно невооружённым(не считая очков) взглядом. Время заточки примерно 5 минут.

Нож уже отлично, мягко бреет.

Вот 1000. Заусёнку насчупать можно, но увидеть можно только с 5х лупой.
Тоже 4-5 минут.

Вот 3000. Заусёнку не видно, но на ногте поймать ещё можно - в одну сторону цепляет, в другую проскальзывает. Время 4-5 минут.

Вот 6000. Заусёнку обнаружить не удаётся. Просто симметричная заточка по счёту. Время 4-5 минут.

Царапаем волос - легко и не принуждённо.

Заточилось хорошо. С пластичностью всё нормально. Пока что вывод - хорошая сталь и удачное ТО.

Осталось свозить его на лазер и нож будет готов к выезду

Не скрою, при таком подходе я бы тоже ножу от супер Мастера из супер стали со сведением 0,15 и твёрдостью на пределе предпочёл бы что-то от Кизляра(АиРа) из 95Х18(56-57ед) или вообще из 65Х13 и со сведением 1-1,5мм Тут уж не до жиру, лишь бы не сломался и об любой камень заточить можно было.

Но это на необитаемый остров и на долго, а в реале, да всего на пару дней, нет, я уж лучше с какой-нибудь очередной цацкой из порошка поиграюсь, да и как правило, она у меня с собой явно не одна и это не считая фолдеров.

P.S. Если честно, то до знакомства с Ганзой мне до ножей дела не было. Был с собой в лесу какой-то и ладно. Я им и консервы вскрывал и он у меня после этого колышки для палатки строгал(тогда палатки ещё без кольев были - одна брезентуха), лучину щепал, продукты резал, картошку на суп чистил и т.д. Резал правда не очень(я тогда и точить толком не умел), но ведь резал.

Но это было до того, как я понял, что нож это не просто кусок заточенного железа, что нож это интересно и что ножи разные, для разных задач разные. А когда я это понял, то начал ножи уважать и использовать их по прямому назначению - для реза.

Но, повторяюсь, на необитаемый остров взял бы Кизляр, а не Вилсона.

Но сегодня снова достал, повертел, на заточку под лупой посмотрел и решил всё же заточить, даже если продавать буду, тупые ножи продавать не красиво, а этот конкретно тупой. Угол заточки около 40гр и микроподвод градусов на 50-55, бумажку ещё режет, а вот брить не пытается, в принципе тактику это и не обязательно, но все же лучше заточить. ТО Алана, заявлено 62ед. галтовка, травление, царапины от кайдекса.

Вот что там было.

Гриндер(или что то грубоватое) и мироподвод под конский угол. Сносить много.
Царапнул бутыль - есть след. Настроился на 38гр. Сведение было в районе 0,5.
Стартовал со 120-го Зубра, минут 10, микроподвод почти снёс, но на РК не вышел, потом 400 Зубр, тут уже до полноценной заусёнки, минут 15. 400-ый Зубр у меня приработался, так что после него нож уже уверенно, хоть и грубовато бреет, т.е. он уже значительно острее, чем пришёл.
Вот 400 Зубр.

Потом венёв на подложке 60-40(400)тут уже 3-4 минуты

20-14(1200)тут чуть подольше - как-то разрыв кажется великоватым, так что минут 5-6

10-7(2000) опять 3-4 минуты

7-5

3-2(8000)

1-0

Строгаем волос, нормально.

Сведение доросло до 0,7-0,75. Сталь хорошая. Пока убрал из обменного фонда, может и себе оставлю, под рыбака "косить" будет Нужно будет только кайдекс доработать, а то он с этой клипсой как раз при наклоне в интересное место тыльником упирается, а тот до кучи ещё и острый

Поставил нормальную клипсу. Не то конечно и упора для страгивания ножа при извлечении нет и полукольца для подвеса на шнурке на шею нет и ставить некуда, но на пояс уже можно нормально вешать.

Полировка потребовалась из-за грубоватого финиша. Дело в том что когда Роман собирает нож на чужом клинке, а данный клинок от камрада Yнгерт, он этот клинок не обрабатывает, так что клин приходит в том виде какой изначально был. Я сильно не упирался, навёл селёдку алмазными пастами и успокоился, с корозионностойкостью всё будет хорошо, ну и ладушки.

Заточка так же прошла без проблемм. Вот что там изначально было

Это по моей просьбе Роман слегка прошёлся на гриндере, он им всяко лучше меня владеет.
Потом венёв 100/80 - формирование полноценных подводов
Потом венёв 60/40

Потом Нанива 600-6000

Ну и традиционный волосок

В общем нормально заточилось.

Нож от Романа, длина 155мм. Пришёл с качественной заточкой на апексойде и таким и был взят в работу. Из работы ножу досталась рыба и три утки, ну и так по мелочи. Пришёл домой уже практически не бреющим, так, местами за волосы ещё цеплял. На Рк было несколько незначительных дефектов

Перед заточкой царапнул бутыль, есть след. Значит в районе 60.
Настроился на 36гр и почти попал. Имеющийся на ноже угол был похоже 36-37, так как первоначально всё же работалось по переходу спуски-рк, но очень немного.
Начал с 160/125 венёв на подложке, но до заусёнки протачивать не стал, потом 100/80, вот им уже до заусёнки - вот после него

Потом 60/40 и 20/14 вот после 20/14

Потом 10/7 и 7/5. После 7/5

Ну и финиш, сначала 3/2 потом 1/0

Строгаем волос - легко

Нож острый. Всё с ним хорошо.

Меня иногда спрашивают: зачем столько предфинишников, можно дескать и меньшим количеством обойтись. Можно, но если они уже есть, то почему бы их и не использовать, тем более что вот так ступенчато гораздо проще удалять заусёнку. Я просто на каждый предфинишник трачу меньше времени, чем если бы их было скажем 2 а не 4.

Заточка. Нож пришёл не заточенным. Сведение в районе 0,3, а вот кончик явно более мясистый. Царапнул бутыль - есть царапина, значит твёрдость за 60.
Настроился на 35. Помня о обдирке предыдущего ножа(сведение везде 0,25 - 40 минут 160/125 мнёв)стартовал с Зубр 120. Но на РК благоразумно не вышел. Минут 10 это заняло и это с учётом кончика.

Затем Зубр 400. Тут уже проточил до полноценной заусёнки. Тоже минут 8-10.

Опять решил точить Венёвскими на бланках. 60/40(400) - тут уже минут 5.

Затем 20/14(1200) минуты 3-4

10/7(2000)

7/5 - протереть перед съёмкой забыл.

3/2(8000)

1-0 минут 5.

Строгаем волос - легко.

Ну что, нож острый, ТО хорошее. Нож отправляется на полочку - нужно ещё на гравировку его сносить, а у знакомых лазер накрылся, ни как отремонтировать не могут.

Тут дело ещё в том, что сталь эта вообще-то достаточно дорогая, во всяком случае раньше была, чуть ли не дороже той же 30-ки, а 30-ка с её химсоставом всё же поинтересней будет, чем БГ42.

А так да, согласен, что БГ42 вполне можно на арках довести, только ведь лень

quote:

Originally posted by Alex.P:

Вчера ко мне пришёл нож от камрада Jeden88 из Сербии. Нож - ремейк известного ножа Вилсона от Спайдерко. Сталь BG 42.

Ну что, сталь понравилась. Может и зря я эту БГ42 раньше игнорировал, но она мне всё пересушенной попадалась, а эта вполне так себе рабочая, хорошо заточилась.

ну наконец-то!

эта сталь непорошковая и не ванадиевый монстр

её лучше доводить не алмазами, но чем-нибудь натуральным
и тогда она перестанет казаться "пересушенной".

Анатолию об этом казусе написал, он обещал на будущее изменить технологию, проводить покрытие после предварительной подгонки плашек рукояти.

Покрытие судя по всему ещё и декаративные функции имеет, под ним не так заметно качество обработки спусков, но под некотороми углами всё же здорово заметно Вот собственно клинок

У меня он ещё и при изготовлении кайдекса до кучи поцарапался Но это в принципе не важно, нож задуман как рабочий, а не на подарок .

Перед заточкой царапнул бутыль, лихо царапнуло, глубока царапина.
Настроился на 36-37гр. Нож был совсем без заточки, сведение к сожалению забыл померять, но где-то 0,3.
Стартовал со 120-го Зубра - и не успел опомниться как вывалился на РК, совсем не ожидал такой скорости. Пусть конечно это не гриндер, но вспоминая как я то ли 5, то ли 6 часов в своё время протачивал 15V новым чёрным ДМТ, я просто дурею от такой скорости - минут примерно 10 Но вот то, что вывалился на РК, это не есть хорошо

Потом 400 Зубр, тоже минут до 10

Потом 60/40 венёв на алюминевой подложке, на нём ещё 400 Медиум Файн написано, минут 6-8.

Потом 600 Нанива
А вот тут меня ждала засада Проточив я увидел на фото приличный такой вырыв на РК. Я в последнее время малость разленился и перестал при заточке после каждого хона контролировать клинок через 50х МПБ-3. Через часовую 5х просматривал и надеялся на фото, а оно ведь очень маленькую часть клинка захватывает.
Увидев этот выров я конечно просмотрел клинок через 50х. Обнаружил ещё несколько подобных, они конечно не такие уж и большие, в районе 2-3 соток, но это всё равно не порядок. В общем вот он привет от 120-го Зубра, нельзя им на РК вываливаться.
В данном случае пришлось отступать обратно на Венёв 60/40, им поработать минут 15, потом 600 Нанива, тоже минут 15 и вот уже после неё

Это уже получше.
Дальше всё пошло нормально. Вот 1000 нанива

Вот 3000

Вот 6000

Строгаем волос, легко строгает.

Ну вот и всё. Нож острый, так и оставлю. Сталь понравилась, ни каких трудностей в заточке не обнаружено, то что 120-ым не стоит выходить на РК, так это для большинства сталей справедливо. Так что не так страшен чёрт, как его малюют

Ладно, три часа, с десяток алмазных паст( с 60/40 до 1/0) и здравствуй родная "селёдка" - слабенькое зеркало с не выведенными рисками от сатина, зато ржаветь не будет.

Ещё думаю гравировку марки стали нанести, но знакомый лазер временно не работает, придётся с этим подождать.

Собственно о заточке.
Нож пришёл с начальной заточкой из под гриндера, так мы с Романом договорились, ему пару минут, а мне минимум с пол часа в ручную, хотя если Зубрами стартовать, то тоже не долго.
Вот что там пришло.

Грубоватенько получилось, придётся протачивать капитально, благо сведение маленькое, в районе 0,25.

Перед заточкой царапнул обухом бутыль, есть явная царапина, значит 60 с гаком.
Настроился на 36-37, практически точно попал в угол из-под гриндера. Стартовал с венёвского 100/80 на алюминиевой подложке. За счёт тоненького сведения проточилось достаточно быстро. Вот после него.

Затем тоже венёвский на алюминии Медиум Файн 400 - это 60/40.

Нож уже достаточно острый, бреет. Переходим на Наниву. Вот 600

Вот 1000

Вот 3000

И финиш 6000 Нанива

Строгаем волос, легко, а вот фотографировать замаялся, как-то он неудобно на бумажке расположился

Ну что, нож острый, заточился хорошо, сталь понравилась. Осталось нанести гравировку и можно в поле.

Ну вот, собственно о заточке

Нож пришёл со странной, для меня, заточкой. Канат режет отлично, а бреет плохо. Мне такое несколько раз попадалось и я всё понять не мог, как такое может быть, и только сейчас понял - канат то я режу прямой частью клинка, а на бритьё по привычке пробую подъёмом к кончику, а они по разному заточены, вернее подъём бывает не до конца проточен - вот и всё объяснение чудесам Так и у этого ножа. Но всё равно протачивать.
Вот что там было перед заточкой, видимо и канат дал себя знать, да и рог я малость порезал

Настроился на 36-37гр. Перед заточкой царапнул бутыль - есть явная царапина.
Кончик для начала проточил 400 Зубром, а потом сразу перешёл на 600 Наниву, вот после неё

Нормально проточилось, всё же сведение не большое, а так бы пришлось кончик после Зубра ещё и более грубыми хонами поточить.
Вот 1000 Нанива

Царапок нахватал Всем хорош продольный сатин, но царапки от заточки явно видны.
Вот 3000

Вот 6000

Строгаем волос - легко.

Хорошо проточилось. Хорошая сталь.
P.S. Сейчас пытался рассмотреть царапки от заточки, Не нашёл, одел очки - всё равно не нашёл, взял 5х лупу и вот тогда, под определённым углом всё же углядел Что-то есть.

Настроился на 36гр. Сразу понял, что снимать много, поэтому стартовал с 120-го Зубра, но на РК не вышел. Тем самым я сэкономил себе примерно час- полтора работы, ну. либо на гриндере надо было это делать, но на гриндере есть большой шанс напартачить, а тут 15 минут и готово

Потом 400 Зубр, тут уже до заусёнки и минут 30.

Уже после 400-го Зубра нож острее, чем пришёл, брить пытается.

Потом Венёв медиум 400 на подложке(60/40).

Нож уже нормально, правда с хрустом, бреет.

Затем 600 Нанива

Потом 1000 похоже я малость в другом месте снимаю, подвод поуже стал

3000

И 6000

Строгаем волос - строгает

Уф, заточил. Острота устраивает, а вот с внешним видом не очень и ширина подводов сильно увеличилась и сведение до 1мм доросло, так ещё и ступенек понаделал, не удобно нож на столике позиционировать, чуть не углядел и здравствуй ступенька Ладно, придётся нож в полевую жилетку списать, пускай Милю там заменит.
А вот сталь понравилась, до этого мне S35Vn какая-то более мягкая попадалась и хорошей 30-ке она явно уступала, а эта как-то посуше, потвёрже, должна себя хорошо показать.

Перед заточкой царапнул бутыль обухом, злобно царапнуло, глубокая риска получилась. Настроился на 37-38гр, сведение тоненькое, угол можно побольше. Стартовал с 60-40 из венёвских на алюминиевой подложке, на нём ещё 400 Медиум написано. Сначала показалось, что точить не много. Но и угол на ноже был явно 45+, да ещё и РК подзавалена линзой, в общем почти час точил(с перекуром), потом не выдержал и перешёл на 100-80, им минут за 10 закончил формирование подводов, вот после него.

Сведение конкретно подросло.
Потом снова 60-40

Ну а теперь можно и на наниву переходить, вот 600

1000

3000

6000

Строгаю волосок, легко строгает

Ну вот, нож острый, отправляется на полочку ожидать своей очереди на выезд на природу. Сталь понравилась, заточку хорошо принимает, возможно чуть суховата и в поле будут микрозабоинки, но это всяко лучше чем заусёнка, микрозабоинки резу не мешают.

quote:

Originally posted by GhostAntoha:

А это как? расскажите.

quote:

Originally posted by basp07:

как раз по остроте прямая заточка, скорее всего, должна выиграть, как и в случае с алмазами.

quote:

Originally posted by Alex.P:

Перекрёстная по идее должна давать ещё большую остроту, но мне и так хватает.

quote:

Originally posted by basp07:

Не пробовали по стойкости и резу?

quote:

Originally posted by Awatarnn:

Алекс, а вы не думали на видео снимать процесс?

При этом чем ближе дело к концу тем менее размашистые движения хоном ну и малое давление хона на клинок ещё больше уменьшается, хон букально едва касается клинка.
Ну и для самоуспокоения - по разику по ремню с ГОИ, мягко, без давления. Это конечно только на финишном этапе.

С уважением, Иван

Перед заточкой царапнул бутыль, есть след, значит 60 есть. ТО заявлено Штатовским с крио 61-62. Читал негативные отзывы о такой ТО, но мне пока что везло, откровенной бяки не попадалось, нормальное всё было. Настроился на 36гр, объём работы показался не большим, решил точить сразу Naniwa 600, на прямом участке практически попал, ну может на пару-тройку градусов было больше, а вот с подъёмом пришлось повоевать, ровной заусёнки добился где-то через полчаса.

Дальше уже быстро, минут по 5-6 на хон. Вот 1000

Вот 3000

Вот 6000

Малость не доработал, но потянет. Волос, во всяком случае, строгануло в лёгкую.

Вот теперь нож острый. Алмазы опять сильно устряпались, но отмылись. Так что всё хорошо.

site:rutracker.org salonAV
site:rutracker.org AudioVideo
www.google.ru
=
site: --- команда для поисковика
:rutracker.org --- искать только на этом сайте
salonAV --- поисковое слово которое ищется на сайте
многословное поисковое слово --- наличие тире между двух слов, вместо пробела - непонял, но кажется влияет на результаты и сортировку

ну и юзайте хотяб http://fotkidepo.ru - там можно и мегакоментарии под картинкой вешать, со ссылками

Вроде всё же заработал, так что обсуждение этого прискорбного для меня факта я потёр.

quote:

Originally posted by Alex.P:

видимо фракция более однородная.

quote:

Originally posted by Alex.P:

Начал около 9 утра, сейчас 19.40 - правда с перерывом на обед и послеобеденный отдых

Гнул 4 бланка- 3 весьма удачно, на одном лопнул алмазный слой.

Вывод: сила- не решение вопроса. Т.е. лучше не гнуть.

Далее на КК от 240 до 1000- в целом получил восемь "рабочих алмазов".

Один бланк ушел на оплату "обучения по работе с веневскими алмазами".

Их двусторонние бланки видел и как полностью ровные как и выгнутые на величину большую чем толщина слоя алмазов. Пытался править выгнув - лопнул. Основа оказалась из чего то алюминий магниевого, пористая и ломкая.
Из чего можно сделать вывод что они не Клеят потом и не режут потом. А ровность зависит от подложки. Т.е. как нарезали алюминий не взирая на поводки наносят алмазный слой. А полосу небось даже не режут а рубят на гильотине откуда и поводки.

Думаю, что если в основе своей эта фирма выпускает хорошее сырье, то на этом надо и остановиться.

Пластины нарезать в размер..., а ровнять, бланки делать и склеивать- эту работу лучше оставить другим людям.

Что бланки кривые видно без измерит. приборов, но позже попробую это дело измерять с линейкой.

Можно эти бланки выгнуть в другую сторону или они треснут?

quote:

Углы надо на этих новых веневских снять, надо-ли их ровнять-пока не смотрел.

Сожами не пользуюсь, от них только хуже.

Непонятно и сколько царапин идут от пасты.

Мне веневские алмазы пришли вчера, будет интересно их опробовать и при заточке на скорпионе с меньшим давлением, чем на апексе.

Углы надо на этих новых веневских снять, надо-ли их ровнять-пока не смотрел.

При работе, насколько я понял, смачивать водой?

Понравился процесс съёмки, всё же когда всё из одной системы, то и работать проще. Да и жалко было дорогущую Соню держать на макрике. На Кеноновском кропе даже увеличение получилось выше.

При попиксельном просмотре на экране моего ноута с 15,6 дюймами получается 145х - достаточно. А вообще, при оптических 3х и кеноновской кропнутой(1,6) матрице на 24Мп на 1 фактический миллиметр снимаемого приходится 807,54 пиксела матрицы. А уж как эти писелы будут выглядеть на Вашем мониторе зависит от характеристик Вашего монитора

P.S. Ещё мысль созрела. Все же мне начинает казаться, что двухсторонние венёвские алмазы работали как-то помягче. Возможно, что связка в этих на алюминии все же пожёсче. На грубых, до 20-14 это может и не особо критично, а вот тонкие, мне кажется, что разница есть. Надо будет как-нибудь попробовать, сравнить.

Первоначально мелькнула мысль, что если угол приемлемый, то можно будет ограничиться правкой, но увы, угол оказался больше 40 и немного не симметричный. Пришлось формировать подводы заново. Настроился на 36гр и стартовал с 160-125. Особо не спеша, с перекурами, ушло около полутора часов.

Дальше всё уже гораздо быстрее, минут по 5-10 на хон.
Вот 100-80

Вот 60-40

Вот 20-14

Вот 10-7 какой-то не самый удачный хон, ощущение, что что-то из него торчит и делает микрозабоинки, вроде и прирабатывать пробовал, а всё равно как-то не так работает.

Вот 7-5

Вот 3-2

Вот 1-0

Попробовал волос - режет.

Ну и ладно, так и оставлю. Нормально заточилось.

Первоначально планировал 200-160 только слегка попробовать, но пришлось более 1,5 часов драть эту злобную жезеляку, ну вот ни как не ожидал, что при таком сведении и так долго. При этом хон работал вполне адекватно, так что всё дело именно в стали. Проточил даже не до заусёнки, во всяком случае не сплошной. Вот что получилось.

Потом 160-125, ещё минут 30, это уже до полноценной заусёнки.

По фото выглядит практически так же, да и по ощущениям 200-160 и 160-125 работают примерно на одном уровне. В принципе 160-125 можно было бы и не брать. Ладно, будет два обдирочника.
Затем 100-80, это уже на много быстрее, так как подводы уже сформированы. Тут уже разница заметна.

Затем 60-40, тоже сильно отличается.

Затем 20-14, боялся что между 60-40 и 20-14 разрыв великоват, но вроде нормально, ну может чуть подольше протачивал, вместо 5 минут, минут 7-8. Все косячки от грубой заточки вылезли. Даже интересно стало, уберутся дальше, или возвращаться придётся. Нож при этом не плохо бреет.

10-7 Мелкие забоинки сточились, но "всплыла" достаточно крупная, отметил её фломастером, что бы не пропустить. Выведется, или придётся возвращаться. Нож начинает слегка зеркалить.

7-5. Вроде крупная убралась, но мелочь "проявилась", нож уже прилично зеркалит.

3-2. На РК зеркало.

1-0.

Пару раз для профилактики провёл по ремню с ГОИ и попробовал резануть волос. Резанул.

Нож острый. Отправляется на полочку до весны.
Хоны отработали нормально. Два грубых может и избыточно, но ладно. То что 1-0 работает тоньше чем 3-2 тоже не особенно заметно, но пусть будет.

Сталь понравилась. Заусёнка ощущалась вплоть до 7-5, и вела себя нормально. Похоже что с пластичностью всё не плохо. Сталь, после первоначальной обдирки, точилась, как сказать, ожидаемо, для данного сведения, а вот на первоначальном этапе вела себя очень злобно. Может это какое-то упрочнение от хитрого покрытия, не знаю. Но когда подводы были сформированы дальнейшая заточка шла как обычно.

quote:

перчатки, очки, халат или фартук и поддон настойчиво рекомендуются.

Иначе потом пожалеете...

Хлорное железо при контакте с водой, особенно горячей водой, склонно к гидролизу и образованию нерастворимого гидрооксида жлеза ( III ).
Поэтому даёт на одежде, посуде и на коже такие пятна, которые очень трудно удалить.

P.S. Тема замечательна и работа проделана на отлично!
P.P.S. А шкуркой оказывается быстрей, только грязи больше...
P.P.P.S. Чтоб не быть голословным, испытал предложенный способ - медь травится, все казалось бы нормально, однако теперь никогда не буду травить бруски хлорным железом! На поверхности образуется черный налет из второго металла и его соединений с ХЖ которые проще всего убрать опять же с помошью шкурки, только грязи теперь еще больше и отмыться от нее гораздо сложнее...

quote:

Изначально написано Alex.P:
Единственно, мне кажется, что не хватает ещё одного предфинишника, разрыв между 10-7 и 3-2 показался великоватым.

quote:

Изначально написано Vapr_Old:
Вы сами выбирали такой ряд зернистости? А почему не стали заказывать 7/5?

1/0 3/2 5/3 10/7 20/14 40/28 - это шаг 1.5 по Ra/Rz, и примерно шаг х*2 по размеру зерна - forummessage/224/13

хотя графически есть расхождения с ра/рз - http://www.ru-chef.ru/photos/f...d1c8330d2e3a57b исх http://www.ru-chef.ru/articles...-chem-ee-edjat/

...ручное напрямую несравнивал - в машинной полировке больших площадей стекла бумажным шлифкругом, никаких преимуществ от промежуточных паст не заметил - проще еще один круг приклеить и повторить цикл, чем покупать пасту ))

quote:

Изначально написано Vapr_Old:
Странно, что они только эту одну зернистость не стали выпускать в 100% концентрации.

У меня и традиционный набор есть - от камрадов с Барахолки, там всё аккуратно распилено(в отличии от моего самопила ) и маркировка нанесена на боковины, и плоскостность вроде приличная, почти на всех, но вот толщины играют, приходится пару раз за заточку менять высоту, ну и стоят в державке ЕджеПро эти бруски всё же не так хорошо, как наклеенные на бланках. Я свой традиционный набор на полочке оставил, на всякий случай, пусть будут.
Ну а не пиленными мне было просто не удобно работать - широкие, тяжёлые.

Нож сначала был слегка доработан по обуху и нанесена гравировка. Твёрдость - та, что в Барахолке звучала, ТО от Анзора.

Попробовал царапнуть бутыль - есть царапина, значит более 60.
Настроился на 38гр стартовал с 400-го Зубра. Как-то с резкостью в этот раз не очень. Проточилось быстро, до заусёнки.

Затем попробовал 160-125 (Корсе 100), работает на уровне Зубра, а может и грубее, во всяком случае пока новый

Потом 100-80, этот чуть полегче, пожалуй похож именно на 400 Зубра, а предыдущий ближе к 120-му.

60-40 (Медиум Файн 400)

20-14 (Файн 1200) Начинает потихоньку зеркалить, но пока слабо.

10-7 (Екстра Файн 2000) Зеркалит, но всё равно слабовато.

3-2 (Ультра Файн 8000) Зеркалит. Но полтавский 3-2 зеркалит гораздо лучше и даже 7-5 полтавский(приработанный) зеркалит возможно лучше.

Попробовал строгануть волос, не с первой попытки, но всё же получилось.

С ножа достаточно, дополнительно по паре раз по ремню с ГОИ(для самоуспокоения) и всё хорошо.

Алмазы. Однозначно понравились. Единственно, мне кажется, что не хватает ещё одного предфинишника, разрыв между 10-7 и 3-2 показался великоватым. Ну и 3-2, пока не приработался, может несколько грубоват для финиша, что-то после него ещё просится, но после некоторой приработки это надеюсь пройдёт. А так комплект получился вполне самодостаточный. Когда Полтаву окончательно ушатаю, скорее всего, именно он станет основным.
Ещё бы они маркировку в микронах вернули, было бы не плохо.

quote:

Изначально написано Alex.P:
А на счёт лени, да, Вы правы, в последнее время начал халтурить - заточить нож это быстрее, чем всё сфотографировать, обработать и выложить. Поэтому снимаю не всё, действительно поднадоело.[/B]

Не...не... лениться не нужно, продолжайте Очень интересно...

quote:

Originally posted by Igor0373:

Можно обращаться при затруднениях?

А на счёт лени, да, Вы правы, в последнее время начал халтурить - заточить нож это быстрее, чем всё сфотографировать, обработать и выложить. Поэтому снимаю не всё, действительно поднадоело.

quote:

Изначально написано Igor0373:
Охохонюшки!!! В поисках темы про правильную заточку "самопала" , пригодного для разборки свежебитого кабанчика, забрел в эту тему. И охуе ... Как удивился! Парни, вы вообще, на планете Земля обитаете, или из глубокого космоса? Что вы своими ножами, ох нет, приспособлениями для реза, пытаетесь расчленить? Особо удивили фото "расчлененного" волоса. Нахе&а данная идея? Ваши заточки СЯДУТ на первом реальном резе. Потом начнется тяжелая работа тупым инструментом. А работу, как правило, делают люди с ПРАВИЛНЫМ ножем, в том числе сделанным и из "порошка", но с нормальным углом.
Поработав (немного) с ножами, и с их заточкой, убедился, что волос будет резать крышка от консервной банки (на спор затачивал). Однако, зачем бриться консервами. Соответственно: зачем распускать вдоль (строгать) волосы? Хотя, тема интересная, но, по моему туповатому размышлению, основные участники - инопланетяне (в хорошем смысле).

В коллективе в своём я охочусь около 20 лет и ножи затачиваю ребятам лет 15. Ножи изготавливаем около 5 лет. За это время очень много через меня прошло людей с"ПРАВЕЛЬНЫМ НОЖОМ" которые после первой охоты эти "ПРАВЕЛЬНЫЕ НОЖИ" закидывали или прятали так далеко что невозможно было найти.Благодаря таким как Alex.P узнаешь очень многое как о металле и как точить и чем заточит и под каким углом. Между прочим Alex.P охотник с большим стажем. Большое уважение таким людям лично от меня какую делают они работу. Спасибо большое.

quote:

Originally posted by Komimort:

Кстати, Александр, а как с однородность у полтавских 3/2 и 1/0? Субьективно лучше, чем у веневских или нет?

Кстати, Александр, а как с однородность у полтавских 3/2 и 1/0? Субьективно лучше, чем у веневских или нет?

quote:

и транслюцент с блэком в придачу...

quote:

а упрочнение кромки - ну нет у меня положительной статистики.

quote:

Originally posted by maxara:

вопрос тем кто покупал алмазные зубры - в роли напильника, они более износостойкие чем полтавские и венневские бруски ?

Камрад MOSNS62 стачивает Зубры быстро, но он сам признавался, что любит на них давить. Скорость съёма увеличивается(раза в 2) - срок жизни Зубра сокращается(раз в 20).
Мои Зубры сформировали 5-6 кромок заново - износ пока не заметен.

quote:

Изначально написано maxara:
вопрос тем кто покупал алмазные зубры - в роли напильника, они более износостойкие чем полтавские и венневские бруски ?

про нестучать и недавить знаю - зубр расматривается как домашний универсал, втч по кромкам стекла - иногда нужно закатывать в полубочку

quote:

И так, алмазные напильники Зубр куплены по совету комрада MOSN62.
Куплены здесь

http://www.vseinstrumenti.ru/r..._33390-200-120/

Александр, спасибо за наводку.

В субботу и воскресенье состоялась научно-практическая конференция по заточке порошковых сталей
forummessage/5/1433
с целью исследования тонких тонкостей заточки эксклюзивно оттермиченных порошковых монстров и особенностей реза последних.

Основным действующим персонажем был этот самый напильник Р400. Вещь очень достойного качества. Это мой любимец на сегодня.

Но для заточки вусмерть убитого Ванакса был взят все же вот этот алмаз

quote:

Как альтернатива напильнику Зубр - вот такой алмазный брусок 200 грит уже на бланке и в нужном размере: [URL=http://ganzo.su/dopolnitelnyy-...hilok-200-grit/

и работа пошла по веселее. В качестве грубых "съемных" алмазов эти оказались очень неплохи. Ну а на тонких зернах - только Веневские.

Вот для информации фото РК Скинера после 3-2

Видно, что сведение у Скинера побольше, чем у Универсала.
Попробовал обоими ножами построгать волос, строгают, у Универсала это правда чуть получше получается, но строгают оба

Так и оставлю. Хорошо заточились и быстро. Сталь понравилась, но это в поле посмотрим, пока всё хорошо

С Полтавскими алмазами видимо действительно придётся разбираться. Вещь конкретно не дешёвая, а работают меньше чем дешёвые китайские пластины. Ладно, пока держатся, а там видно будет.

На этой неделе точил очередной нож от Романа, ну нравятся мне его ножи

По договорённости Роман снял лишнее "мясо" на гриндере, а доводить не стал.
Мне так удобнее, гриндером он всяко владеет получше, чем я. Я бы либо накосячил и потом выводил, либо остановился бы раньше и потом доформовывал бы подводы Зубром. А так - подводы практически сформированы, работы минимум.
Вот что там было

Продольная царапина на подводе - похоже на след от кайдекса, т.е. на кайдекс попала песчинка от крупной шкурки, а я его(кайдкс) перед сборкой ножен толком не протёр.
Стартовал с Полтавского 100-80. Настраивался на 37гр, а там было что-то меньшее, в итоге получилась заточка на больший, чем имеется угол, совсем халява.

Потом 50-40

Потом 28-20

Тут у меня что-то сбилось, пришлось ещё немного поработать.
Потом 14-10

Видно, что угол ещё увеличен, хотя там был подъём буквально на несколько десяток
Потом 7-5

Потом 3-2

Стандартный тест на волоске

Всё, нож острый. Ждёт своей очереди на выезд.

Сразу отмечу, что на Али за эту же сумму предлагается сразу ТРИ бруска разной зернистости: http://www.aliexpress.com/item...2035195758.html

цитата:

Originally posted by 2_Hot_2_Handle:

если в связке медь, ее очень люто травит лимонная кислота с перекисью водорода

цитата:

Originally posted by grrrey:

возможно даже слишком люто,

вот именно. лютость тут ни к чему.

хлорное железо тем и хорошо, что путём разбавления можно предсказуемо регулировать скорость травления.

и травит оно более однородно, чем пузырящиеся составы с перекисью

цитата:

Originally posted by oldTor:

При попадании частиц ХЖ на кожу - не рекомендую смывать водой - первые секунды контакта ХЖ с водой - реакция - можно обжечь руки и неслабо.

стяхнуть всё крупное,
сухой бумажной салфеткой или Х/Б ветошью удалить остальное,
затем погрузить руку в холодную воду ( в тазик или ведро с холодной водой ).

И всё будет хорошо.

цитата:

Originally posted by oldTor:

Перчатки приветствуются очень.

перчатки, очки, халат или фартук и поддон настойчиво рекомендуются.

Иначе потом пожалеете...

Хлорное железо при контакте с водой, особенно горячей водой, склонно к гидролизу и образованию нерастворимого гидрооксида жлеза ( III ).
Поэтому даёт на одежде, посуде и на коже такие пятна, которые очень трудно удалить.

цитата:

Рекомендуется перед применением вскрыть алмазоносный слой о брусок из карбида кремния зеленого(например:64с БКв 100х20х20(25П;40П))

цитата:

Мне кажется, что поверхность была дополнительно "уплотнена" алмазами, а вот в "глубине" их уже поменьше.

А, если это так, то это действительно облом... При их-то цене! Производитель заверял, что там СПЛОШНОЙ 100% алмазный слой на всю толщину бруска! Ваше предположение косвенно подтверждается тем, что с торцов практически не заметно алмазов, их можно буквально по штукам пересчитать.

Только проверка может показать - сколько там под поверхностью осталось алмазов - если всё-таки протравить эти лысые бруски хлорным железом?

P.S. Прекрасные у вас фотки получаются! Очень наглядно.

цитата:

Originally posted by vovitz:

Если алмазы зелененькие- то можно сказать точить там больше нечем(((( и внутри в связке их не видно....

если верить DMT, то алмазов должно быть погуще:

вот ещё
https://jendeindustries.wordpr...pic-comparison/

Так выглядит поверхность нового бруска 200/160 с завода. Хорошо, если бы Александр сфотографировал свой рабочий брусок примерно в том же масштабе, чтобы посмотреть, как происходит износ?

цитата:

Originally posted by Vapr_Old:

1) им трут по относительно "мягкому" веществе (стали, хотя бы и закалённой до 67 HRC),

алмаз твердый, но при этом довольно хрупкий

стальным клином можно расколоть крупный алмаз и ювелиры иногда этим приёмом пользуются

при контакте алмазного зерна с затачиваемым металлом также происходит скалывание зерна.

цитата:

Originally posted by Vapr_Old:

"скруглившися" алмазов или "дырок" от них.

алмазное зерно не скругляется, но может неудачно сколоться и стать туповатым

в этом случае оно довольно быстро будет вырвано из связки

цитата:

Вот Полтавские алмазы немного разочаровывают, ... - скорость, потихоньку исчезает.

Стартовать решил с 200-160 Полтава. Выяснилось, что 40гр только примерно на 1/2 длине клинка, дальше плавненько увеличивается, ну и сам кончик под 60. Да ещё Полтава 200-160 что-то уж совсем приработалась, медленно берёт, пожалуй уже и медленнее, чем Венёвский 200-160 Грустно Точить то достаточно много.
Но у меня же есть напильники Ещё раз спасибо камраду MOSNS62 за подсказку
Стартовал 120-ым. Точил только подъём к кончику и на РК выходить не собирался, но работает на столько быстро, что с одной стороны всё же вывалился на РК

Сталь порадовала, боялся худшего.
Поставил 400 напильник и прошёл уже по всей длине клинка, так как прорисовались несимметричности в заточке и один провальчик, всё снёс. Как и 120 заняло буквально несколько минут. Сколько же я себе времени этими напильниками сэкономил Фотографировал уже на ровном участке.

Вышел на перекур и ради интереса резанул канат этой пилой - уверенно так, с усилием, но уверенно за 1 раз. Правда брить даже не пытается
Дальше 200-160. Не сразу въехал, что у меня напильник чуть тоньше, чем хон, в итоге некоторое время на РК просто не выходил, думаю и где же заусёнка Потом все же догадался. Подстроился и всё равно, кажется до конца РК не проточил

А вот подводы начали поблёскивать в бликах.
Потом 100/80, здесь уже гарантированно на РК вышел и заусёнку погонял.

Далее 50/40

Потом 28/20

Всё уже прилично зеркалит и бреет со свистом
Далее 14/10

7/5

И 3/2. На этом капнул на хон чутка оливкового масла, показалось, что смысл есть.

В легкую строганул волос

Всё, нож острый.
Сталь в заточке однозначно понравилась. С прочностью и пластичностью при такой твёрдости у неё всё в порядке. Во всяком случае супер грубый 120-ый напильник ни чего особого из неё не вырвал.
Сами напильники тоже пришлись очень в тему, я явно сэкономил не менее часа. Надо будет ещё заказать, на всякий случай, и специально под них державку изобразить на 200мм, что бы не пилить.
Вот Полтавские алмазы немного разочаровывают, если смотреть с тонкой строны, то вроде всё нормально, но их единственное конкурентное преимущество перед Венёвскими алмазами - скорость, потихоньку исчезает. Пожалуй, сейчас я бы не стал их рекомендовать. Единственное оставшееся их преимущество - хорошая геометрия бланков, так фаски всё равно ровнять надо, да и Венёвские довести не долго. А уж с учётом цены, так и вообще

Ну а сам нож? Сведение на ровном участке доросло до 0,6-0,7. Этакий суровый походный кухонник для тяжёлых работ

Как очередь до него дойдёт, свожу в лес, а там видно будет.

Вот такое есть оппозитное мнение...

Решил не мудрить, запас по сведению большой, и прошёлся 100/80, сформировал подводы заново, времени ушло буквально с десяток минут, потом 50/40. Вот после него

Нож уже ощущается острее, чем было.
Потом 28/20 и 14/10

Нож уже острющий, бреет в лёт.
Потом 7/5 и 3/2

Блестит не так здорово, как блестел по приходу, но видно это только вот при таком увеличении, при 5х блестит на всю катушку
Строганул волос, строгает

Ну что, нож готов к работе, теперь он по настоящему острый.
Не знаю как мастерам даётся тонкое сведение(наверно не просто), но как же приятно по нему точить Сведение подросло до 0,3, выдержит натуру - не выдержит, посмотрим. Пока всё нравится.

Приехал сегодня домой и мне опять попался этот не доделанный. С гриндером я дружу плохо, а тут надо столько мяса снимать, а с другой стороны, хуже уже не будет, почему не попробовать. Чётких граней мне не получить, так сделаю что-то типа линзы, только сведу потоньше, а потом и проточить можно будет.
Так и сделал. 120,180,320 ленты и немного алмазной пасты, что бы совсем то уж шершавым не было.
Потом решил проточить начиная с напильника, но только с 400.

Зря конечно, можно было с чего-то потоньше стартовать, всё же даже 400-ый пока что выглядит очень грубым. Но ладно. Потом стандартно 200/160, 100/80, 50/40, 28/20, 14/10, 7/5, 3/2

Попробовал строгануть волос - в легкую

Страшноватенький конечно нож получился, но сталь хорошая, нож острый, для дачной кухни потянет.

цитата:

Изначально написано Alex.P:
Не знаю. MOSN62 писал, что сработал уже 20шт, но он, кажется, именно работает заточником, а это совсем другие объёмы заточки.
У меня грубая китайская пластина выдержала примерно 40-50 капитальных заточек и всё ещё вполне рабочая. Если эти будут на том же уровне, то я вполне буду доволен, а они к тому же двух-сторонние. Да я специально под них китайапекс прикуплю, что бы всеми 200мм работать. Вот этими поработаю и видно будет. В принципе, мне от китайапекса только державка нужна. Может быть и сам что-нибудь излажу.

Обслуживаю свой охотколлектив. Вместе с родственником работаю, он изготавливает ножи я затачиваю.В основном сталь К110,К390, М390,Ванадес 10, больше 62 HRC.Некоторые камни вобще не берут. Съём металла только напильниками. Стали Анзара. На съём металла одного ножа из К390 63 HRC я стачиваю одну сторону 120 напильника. За один раз заточки приходитца точить до 5-6 ножей. Из них 2-3 ножа изК390 или Ванадес10. Тяжёлый метал, тяжело точить.

Дома захотелось попробовать, но ни чего доброго точить нет. Решил помучить мягкую кухню, вот такая она была

А вот что стало буквально после двух проходов 120-ым

Натуральный монстр. На РК выходить крайне не рекомендуется, но работает конечно со сказочной быстротой, во всяком случае пока новый.

А вот 400-ый

Это уже гораздо тоньше, если так можно выразиться, во всяком случае приработанный полтавский 200-160 работает примерно так же, но кажется все же потоньше и блестит сильнее.

Правда скорость работы 400-го примерно в 5-6 раз выше, чем у приработанного 200-160 . Вот такие пироги. Конечно напильники со временем приработаются, малость полысеют и работать будут и тоньше и медленнее, но пока новые - это просто супер для обдирки.

Хм... Я кажется понял, почему он у меня после 200-160 поблёскивать начал. Железо на "кухне" мягкое и даже такая медно-оловянная связка для него обладает неким выглаживающим эффектом.

http://www.vseinstrumenti.ru/r..._33390-200-120/

Они достаточно ровные, во всяком случае по железной линейке щелей не видно.
Да и они же для грубой обдирки, там это не так критично.
Фото на скорую руку, 3,4Мб

Это они уже без рукоятей. Хвостовики там видимо припаяны, во всяком случае пилятся ножовкой по металлу легко и непринуждённо. Но 200мм в Прошку же не встают, а отпилить в размер у меня пока не получилось. Возможно придётся к друзьям на лазер обращаться.

Алмазные напильникти Зубр я купил, судя по виду стоящая вещь. Сейчас вот думаю чем их в размер обрезать, моя "болгарка" их не берёт, оборотов только до 7000 - мало.

цитата:

Originally posted by MOSNS62:

Но народ покупает эту керамику? И рано или позно она выкрошитца или станет тупой.

да тут даже на ганзе среди пациентов пятой палаты были такие, что яростно нахваливали эту керамику и утверждали, что она прекрасно режет и не скалывается... отчасти из-за них я не ограничился одним лишь заточенным керам. ножом, но перебрал несколько штук от разных производителей, включая весьма именитых типа Kyocera и Forever... но итог один для всех... все они крошатся, все ломаются со временем
и у всех заточка вызывает большие затруднения.

цитата:

Originally posted by MOSNS62:

Но а как имидж лучшего заточника в городе.

что имидж?

цитата:

Originally posted by MOSNS62:

Значит не только я один усиленно трудился на заточки керамики.

для меня переломным моментом в эпопее стало то, что после 6 часов мучительной борьбы с керамикой которые таки увенчались успехом
в виде слегка заструганного волоса эта несчастная керамика позорно выкрошилась на кромке при попытке порезать обычный лист бумаги.

цитата:

Originally posted by MOSNS62:

меня попросили заточить тупой с со сколами фирменный керамический нож японский, фирму я уже не помну.Точил я его часа четыре в ручную на своём станке. Запарился конкретно, от 120 напильника на рк. идут сколы,перешел на 400. Съём минимальный.Ели как вывел рк. 400, доработал Венёвскими от 250 по 1/0.Но нужного результата не добился. Резол бумагу но не стругал волос. Работал я со сталями S290-70ед., ХВ5- 66ед., К390- 64ед.,Ванадес10-63ед. Но такого у меня не было как с этим керамическим ножом. В вашей практике затачивали Вы керамический нож?Как и какой результат?

точил я эти керам. ножи... штук 5 или 6 заточил
каждый раз повторялись все эти мученья --- на курпном зерне скалывается кусками, на мелком слишком медленно идёт процесс...

из спортивного интереса один такой нож смог заточить до способности брить руку

А потом решил, что хватит с меня этих мучений.

Не заслуживает этого вся эта керамика.

Если кому интересно помучиться, то попробуйте точить ( вернее сказать доводить) на МДФ с нанесённой на него алмазной пастой. Процесс пойдёт быстрее и сколов не будет.

По идее это можно даже реализовать в виде вращающегося круга из МДФ с мотором.

Для этих новых алмазов я специально держал не проточенный нож, ждал.
Нож по своему уникальный, первый у меня нож от мастерской Бирюкова с нормальным сведением, где-то в районе 0,3-0,4.

Да и сам нож достаточно гармоничен, у меня ладонь не большая и все предыдущие ножи от Бирюкова были мне по рукояти великоваты, приходилось конкретно обтачивать, а тут только тыльник скруглил и всё нормально.

Но это уже вкусовщина, кому-то и острые тыльники наверно нравятся. Упорчик маловат, но это ХО/ХБ тут ни куда не денешься.

Нож пришёл хорошо заточен, брил, пусть не очень активно, но брил, канат резал за одно движение. В общем нож можно было смело так и использовать.
Но правильные маньяки так не поступают Точить
Вот что там было

Очень такая не дурственная линза. Переход спуск-подвод конкретно залинзен с легким(даже часть рисок от гриндера осталась) выходом на РК.
Перед заточкой царапнул бутыль, есть царапина, надфиль скользит, значит 60 там есть точно. М-390 от Бирюкова у меня уже была и неоднократно, ТО было очень удачное, думаю и здесь не хуже.
Настроился на угол чуть меньше чем было, получилось 37, похоже было 40, для такого сведения нормально.

Попробовал стартовать с 50-40, но как-то медленно пошло, поставил 100-80, вот, это другое дело. Прямой участок проточился мгновенно, но с подъёмом к кончику пришлось всё же повоевать, даже чутка не доточил, пара миллиметров остались недоточенными, ну и ладно, на укол не влияет, резу эти два миллиметра РК тоже не помеха, следующий раз проточу. Вот что после 100-80 получилось

Совсем не дурно. Точим дальше, 50-40, вот теперь по проточенному уже хорошо идёт

По картинке отличия не большие, но по отклику и по скорости работы разница с 100-80 очень приличная. Точим дальше 28-20

Тут уже и по картинке разницу хорошо видно, точим 14-10

По бликам уже начинает потихоньку зеркалить, нож уже острый, бреет в лёт.

Точим 7-5, а вот тут засада. Из хона явно что-то торчит, по ощущениям явно цепляет и оставляет на зеркалящей поверхности явные царапины. Блин.
Беру большой синий ДМТ и на нём тихонько притираю. Пробую, вроде не цепляет, но оставленные чем-то царапины не выводятся. Приходится отступать сначала на 14-10(не выводятся), а потом и на 28-20 - вывелись, потом 14-10 и на конец 7-5

Вроде бы не плохо, но не даёт покоя, а что же это цепляло. Ни на ощупь, ни под лупой вроде ни чего не было. Наконец дошло. Это грубо обработанные торцы хона цепляли. Под лупой видно, что там сняты фаски, но сняты грубовато. Если на грубых хонах это прокатывает, то на тонких - нет, цепляет.

Делаю перерыв в заточке. Беру все эти хоны и иду к гриндеру ровнять фаски, а потом ещё и на ДМТ малость притираю. Вроде притёр, особое внимание уделил 3-2. Но похоже, что зря, как-то он грубовато пошёл, шероховатость чуть ли не хуже, чем после 7-5. Я специально чуть увеличил угол, что бы было видно.

Хотя по ощущениям вроде нормально хон работал, но вот риски должны быть по идее мельче. Но ладно, проверяем что получилось. Волос строгает, правда в основном не строгает а перерезает, но всё же получилось строгануть и без перерезания

Что в итоге можно сказать. Сначала по ножу. Хороший нож. Итоговое сведение намерялось 0,4 - самое то. Сталь, традиционно у Биюкова, хорошая и твёрдость есть и с пластичностью всё в порядке. Нож явный кандидат что бы остаться в моём ножевом наборе. Вывезу в поле, там видно будет, но пока всё хорошо.

Что касается Полтавских алмазов.
А очень даже хорошие алмазы. Работают быстро, металл не рвут. Фаски на торцах нужно конечно сразу смотреть, но это не сложно. Финишный 3-2 надеюсь приработается, всё же это первая заточка, возможно я его на ДМТ как-то загрубил, хотя вроде и не должно, но думаю, всё же прикатается.

Если сравнивать с эльбором - то у алмазов скорость однозначно выше. Шероховатость вроде лучше у эльбора, но она у него стала лучше не с первого раза, так что и эти ещё приработаются.

Если сравнивать с Венёвскими алмазами, то те работают однозначно медленнее, чем даже эльбор, но, по идее, они работают мягче. Ну а о цене Венёвских можно и не говорить. Полтавский алмаз стоит в 4 раза дороже, а эльбор практически в 6 раз дороже Венёвского, тот же двухсторонний.

В общем по соотношению цена/качество Венёвские впереди планеты всей.
Но я собираюсь в основном точить Полтавскими алмазами, они мне больше глянулись. Эльбор оставлю для чего-то суховатого, а Венёвские - тоже оставлю, просто на всякий случай

Ладно. Сфотографировал пришедший нож, внизу в ФШ наметил что мне всё же от него хочется и на нижнем фрагменте наложил слои, получилось - сколько и где нужно снять.

Доработал

Вот теперь моя ладонь довольна.

О заточке. Нож заказал из 3V. Ну не было у Романа М-390. Я эту 3V ни когда не понимал. Вроде и состав самый бедный, но почему-то мастера в один голос твердят, что обрабатывается сложно, сложнее S30V, M-390, примерно на уровне S90V. У неё и цена получается ближе к S90V. У меня было пара ножей из 3V, ни чем хорошим себя не проявила, да ещё и питинговать пыталась. В общем я от неё старался держаться подальше, но тут решил рискнуть. В последнее время наши термисты делают несомненные успехи по обработке порошков, глядишь и из 3V что-то путнее вытянули.

Нож по договорённости пришёл не заточенным, дескать "макет"

То, что там в низу виднеется, это сведение. Где-то 0,35 на незаточенном. Перед заточкой царапнул бутыль, есть след.

Точить решил без гриндера, побоялся накосячить. Настроился на 36гр. Начал с 200/160

Отлично проточилось, думал часа на 3, управился за 45минут - отличный у Полтавцев алмаз.
Дальше уже всё просто.
100/80

Эльбор 80/63

Эльбор 40/28

Эльбор 20/14

Эльбор 10/7

Эльбор 7/5

Эльбор 3/2

В легкую строганул волос, действительно в лёгкую и не один.

Попытался изобразить как выглядят покацанные рисками подводы невооружённым взглядом.

Вроде хорошо блестят и зеркалят, но рисок всё же многовато.
В общем нож острый, проточился хорошо, сталь в меру пластичная, заусёнка была нормальная. Как себя на выгуле покажет, будем посмотреть, но пока всё нравится. Полтава тоже нравится.

------
ИМХО! Memento Mori, Carpe Diem!

цитата:

Originally posted by vovitz:

Вот заказал переходник, вот такой, для оптики от микроскопа :

цитата:

Originally posted by Alex.P:

под 50х хорошо видно

Вот заказал переходник, вот такой, для оптики от микроскопа :

Обратил внимание, что у Вас на ноже ЗДП, да ещё 67 ед, как у Рокстида. Они на Рокстиде, кстати, шкуркой точат К ней, по ощущениям, наиболее близкие, это водники. Так что боюсь Ваши твёрдые камни в пролёте, микросколов нахватаете. Особенно если с абразивной гигиеной чуть слабину дать. Их(микросколы) под 50х хорошо видно, размеры в пределах 1 сотки.

Вот такой клинок

Вот такая там была заточка

Вроде бы не плохо, но угломер показал 50гр и до кучи несимметричность.

Решил не миндальничать и стартовать с Полтавского алмаза 200/160. Настроился на 37гр.

В прошлый раз на относительно мягкой 440С Крысофикса он меня не очень вдохновил, вроде работает и работает не плохо, но вот на Эльмаксе я понял, что работает он очень быстро, по моим ощущениям не то что Венёвский 200/160, а даже и грубая алмазная пластина работают медленнее. Очень хорошо. Правда заусёнку до конца не вывел, но ладно.
Потом алмаз 100/80

Тоже всё хорошо и без явных дефектов.
Потом эльбор 80/63

Нож уже значительно острее, чем был по приходу
Вот 40/28

Вот 20/14

Вот 10/7

Подводы уже начинают потихоньку зеркалить на бликах.
Вот 7/5

Подводы уже конкретно зеркалят
Вот 3/2

Не скажу, что зеркало идеальное, но вполне так. Хотя отдельные риски из общей шероховатости выбиваются конкретно.
Попробовал строгануть волос, нормально строгает

Как-то не очень удачно снял, а заметил, когда уже фотоаппарат убрал, лень стало по новой настраиваться.
Создаётся впечатление, что эльбор полегоньку прикатывается и начинает работать чище. Это радует.
А алмазы конкретно порадовали, скорость съёма при относительно щадящем отношении к РК мне понравилась.
Не зря я более полный набор Полтавских алмазов заказал, жду.

Решил чуть помочь 3/2 прикататься. Сначала начал на синем ДМТ

Медленно, гораздо медленнее, чем Венёвские, видимо здесь связка существенно прочнее.
Перешёл на КК, хотя было страшновато, боялся что КК внедрится в матрицу и будет потом долго царапать подвод.

Пошло гораздо быстрее.
Потом снова на ДМТ и прошёлся по финке

Мда, то что при прежних настройках прошел ближе к РК, говорит о том, что хоть не на много, но хон стал тоньше. То что зеркалить стало как бы сильнее, это тоже хорошо, а вот то, что отдельных рисок стало ещё больше и они стали глубже, говорит о том, что этот долбаный КК всё-таки внедрился в матрицу и на ДМТ я его не снёс. Плохо, придётся потом ещё потереть.
На всякий случай строганул волос, строгает, ну и ладно, так нож и оставлю.

Сидел и потихоньку доводил 3/2 на ДМТ, расположился перед телевизором и процесс шёл без напряга. В какой-то момент решил всё же проверить, что получается, за одним попробовал точить с маслом, всю ту же многострадальную финку

Не понятно. То ли лучше стало, то ли нет, риски всё же есть и их много. Строганул волос, то же строгает

Ладно, оставлю финку в покое, при следующей заточке будет ясно, довёлся брусок или нет.

цитата:

Originally posted by vovitz:

соотношение долготы удержания приемлемой остроты примерно 1 к 3 получается.

Из того, что у меня было наиболее щадяще к металлу относятся водники, но и там увеличение стойкости заточки идёт на уровне статистической погрешности, да кромка после водника имеет меньше концентраторов напряжения и, судя по всему, имеет меньше микровырывов и прочих микро дефектов, но при тестировании не возможно соблюсти абсолютное равенство по "загрузке" ножей, и один и тот же нож с одинаковой заточкой может сегодня дать больший результат, чем вчера на том же объёме работы, ну и наоборот.

В Вашем случае Вы скорее всего постепенно сняли дефектный объём металла, такое часто встречается. Попробуйте снова, в следующий раз заточить Веденскими алмазами, и если предположение о лучшей стойкости после эльбора подтвердится, вот тогда это будет уже действительно интересно.

На счёт хрупковатых и излишне вязких. Если честно излишне пересушенные давно не попадались, видимо культура ТО всё же у наших достигла некоторого уровня, ну а на счёт излишне пластичных - я с Кронидуром давненько не сталкивался и вообще азотистые не очень уважаю

С этим ножом больше ни чего делать не стал, всё с ним нормально.

Время ещё было, решил попробовать чуть помучать предыдущий нож из S125V. Вот что там было после Веневского 1/0

Настроился и прошёлся эльбором 7/5

Зеркало снёс. И шероховатость явно стала ниже.
Прошёлся эльбором 3/2

А вот это уже поинтереснее, зеркало практически вернулось, прирабатываться что ли начал? Попробовал строгануть волос - строгает. Ладно, так и оставлю.

Что в итоге можно сказать по этому эльбору. Полирующая способность у Венёвских алмазов явно выше. Возможно будь у Полтавы хон 1/0 и можно было бы зеркала добиться, но пока так.

Скорость работы выше у Полтавы, но чудес на свете не бывает, скорее всего это за счёт более глубокой риски, во всяком случае Венёвские идут как бы с меньшим сопротивлением. Может ещё разница в наполнителе как-то сказывается.

Разницу в остроте определить не могу, не хватает увеличения, что бы увидеть, что там на самой РК творится. Но остроты хватает и там и там, для рабочего ножа эти строгания волоса это так, типа - заточил

В общем Полтавские эльборовые бруски это хорошие бруски, но цена

У меня остался ещё один не заточенный нож, там надо подводы полностью формировать, нет их. Но это работа в основном для грубого алмаза, тем не менее посмотрим, может эльбору действительно прикататься надо.

Я вот пока думаю, не прикупить ли у них полную линейку алмазов, они откровенно хороши, но стоят, 1880руб, а Венёвский 2-х сторонний, т.е. два - 850руб - получается более чем в 4 раза.

цитата:

Originally posted by Alex.P:
Если сравнивать с напылёнными алмазами, то конечно эльбор мягче, даже Павловские алмазы мягче, а вот если сравнивать с Венёвскими алмазами, то даже и не знаю. Показалось, что чуть быстрее, чем Венёвские, а по мягкости пока не определил, для нержавейки без разницы.

цитата:

Эльбор хороший - НО во первых подложка слишком мягкая и на высокованадиевых ползёт сразу - на Веневских прочнее
во вторых риска да меньше чем от алмаза - но всё равно больше и острее чем на синтетике и природниках - то есть особых преимуществ перед алмазами я не нашел..если алмазы только на обдирке использовать - а потом переходить на синтетики и природники - то тот же функционал что и у Эльбора получается ..
Так что если есть выбор что брать Алмазы или Эльбор - то можно взять Эльбор ..Но если только алмазы - то можно алмазы и не переживать что сильно потерял..

Посылка шла достаточно долго(Почта начудила) так что я успел приготовиться. Есть несколько ножей под заточку, но начать решил с простенькой нержавейки, её не жалко. Нож от Южного Креста купил на Барахолке ещё по старым ценам, по нынешним временам почитай, что даром.

Вот что там было

Вроде бы не страшно, но ещё там была приличная такая несимметричность, так что алмаз 200/160 пришёлся в пору

Алмазы, как и эльбор, издалека выглядят как пластины с напылением, но на самом деле это сделано по типу Венёвских алмазов: абразив вперемешку с наполнителем - медно-оловянная связка, и в отличии от Веневских видимо эта связка прочная, во всяком случае они не боятся выпускать цельные бруски 150*25*3мм.
За счёт этой связки брусок на ощупь ощущается достаточно гладким и от него как-то и не ожидаешь агрессивной работы. А работает он достаточно быстро, мягче чем грубая напылённая пластина(там алмазы конкретно торчат над металлом) и мне показалось, что быстрее чем одноименный Веневский алмаз.
В общем - приятно работает. Объём работы по выведению несимметричности был достаточно приличный, так что на час это дело примерно затянулось.

Дальше всё пошло уже гораздо быстрее. Вот алмаз 100/80

А вот и эльбор 80/63

Разница между алмазом 100/80 и эльбором 80/63 ощущается сильно, эльбор явно мягче работает и заусёнка сразу становится меньше. В принципе после этого эльбора нож уже бреет.
Вот эльбор 40/28

Тут вообще всё хорошо. Да даже после 80/63 можно было чуть РК пригладить и для большинства полевых ножей было бы достаточно. Но точим дальше.
Вот 20/14

Вот 10/7

Вот 7/5

Вот 3/2

Попробовал строгануть волос - строгает

Нож острый, не на долго, но не суть.
Полтавские бруски мне однозначно понравились. Конечно для 440С они вовсе не обязательны, но тем не менее.
Геометрия у брусков на отлично. Общая толщина получившегося хона чуть гуляет, возможно из-за толщины клеевого слоя, но у меня выложилось достаточно удачно, только в одном случае(40/28) нужно поднять высоту на 0,3+.
Одним из плюсов эльбора в той теме была заявлена более мягкая работа, чем алмазы. Если сравнивать с напылёнными алмазами, то конечно эльбор мягче, даже Полтавские алмазы мягче, а вот если сравнивать с Венёвскими алмазами, то даже и не знаю. Показалось, что чуть быстрее, чем Венёвские, а по мягкости пока не определил, для нержавейки без разницы.

Завтра-послезавтра поработаю с порошками, есть 3V, CTS-204P, возможно какие-то нюансы и всплывут. Может предыдущий нож из S125V потрогаю, там дополнительная мягкость не помешает. Пока же явных преимуществ у эльбора я не вижу. Хорошие, даже отличные хоны, но очень не бюджетные

Вчера точил нож из S125V

Судьба у ножа и так уже не самая простая Вот здесь о его доработке
forummessage/97/153
С заточкой у ножа всё было хорошо, нож брил, весело резал канат неполной длиной клинка, имел при этом сведение примерно 0,25 и вообще казалось, что он проточен на Апексе. Это, кстати, впоследствии подтвердилось - след от моей заточки в точности лёг на предыдущую заточку. Приятно, жаль такое редко встречается.
Но за время моей с ним возни, да и после каната, нож брить перестал, решено было его освежить. Вот таким он был

Попробовал обухом царапнуть бутыль, есть след, надфиль скользит, значит твёрдость явно 60 и более. Вопрос, на сколько это более, как бы не через чур.
Настроился на 42гр. Попробовал стартовать с 20/17, но как-то показалось долго и перешёл на 50/40. Вот тут понеслось быстро, очень большая разница.
Вот 50/40

Увидев на фото эти вырывы опечалился. Отметил их фломастером. Ради интереса попробовал посмотреть на них под часовой лупой 5х, а их нет, вернее не видно. Посмотрел под 50х - есть, во всей красе. Мда, неоднократно уже убеждаюсь, что такая удобная для осмотра 5х всё же не даёт достаточного увеличения.
Рещил ещё проточить 50/40 в надежде, что вглубь металл возможно будет попрочнее. Проточил, и в общем то не много проточил.

Вот это уже по лучше. Хотя всё равно - излишне зубастенько. Хотя может я и придираюсь.
Точим дальше. 20/14

Вот это уже явно лучше, нож уже прилично бреет.
7/5

Совсем хорошо.
3/2

1/0

Строгаем волос

Вроде бы всё хорошо, нож острый, но всё же эта едва видимая на РК светлая полоска не даёт покоя. Похоже на микро заусёнку, возможно ей волос и строгает. Попробовал снести её на ремне с ГОИ, после пары-тройки движений разницы не обнаружил. Решил использовать тяжёлую артиллерию в лице досточки с белым диалюксом, буквально по паре движений на сторону

Бахрома стала вроде чуть поменьше, но проглянулись микровырывы. Волос строгануть не получилось. Плохо. Хотя по волосам на голове разницы не видно, цепляет точно так же зверски как и до диалюкса.Решил чуть увеличить угол и пройтись ещё раз 1/0

Стало вроде бы получше, опять строганул волос

Ну вроде бы почти хорошо. Но тихое подозрение, что водник, хотя бы на финише, явно не помешал бы
Ладно, пока так и оставлю. Сведение доросло до 0,3. Сталь кажется чуть более сухая чем хотелось бы. Выезд на природу себя конечно покажет, но тихое подозрение, что с этим сведением этой стали утиные косточки явно противопоказаны.

Возможно я слишком пристрастно к этому ножу подхожу. Сталь S125V у меня не частый гость, посмотрел как я её до этого точил forummessage/97/153 да вроде всё так же. Тот нож я толком потестить не успел, продал, но вроде с прочностью всё было не плохо, забоин с леса не привёз, но и работы ножу было откровенно мало. Возможно и с этим ножом все нормально, ну а тонкое сведение, это не плохо, потолстеть всегда успеет.

цитата:

Так зачем тратить своё время и средства на ножи из заранее более слабых сталей, вот я и не трачу.

цитата:

Originally posted by Nikolay_K:

найдись такой-же нож из чего-нибудь типа Аогами или ATS-55 c хорошей термичкой, то пожалуй поменял бы

Мои условия - это охота выходного дня и при этом со мной, пусть не прямо на поясе, но где-то рядом(в машине, в сумке на охот базе) один - два запасных ножа отточенных в домашних условиях. Мне важно, что бы 1 нож выполнил все работы этого выходного дня без правки. Это конечно для меня не критично, но мне это интересно, а иначе я давно бы завязал с этим перебиранием разных ножей, да и с Ганзой в её ножевой части.

Что касается сталей, то первыми отсеялись все возможные Аус-8, 65Х13, 420HC и прочее низко углеродистое. Ну не тянет, садится слишком быстро. Потом отсеялись 95Х18, 440С, АТС-34, БГ-42, РВЛ34, Кронидур, Д2, Х12Мф. Хотя признаю, что при удачной термичке эти стали вполне так себе не плохи, особенно две последние.
Но порошки, начиная с S30V для моих задач лучше, они проходили тестовый объём работы с меньшими потерями в остроте. Так зачем тратить своё время и средства на ножи из заранее более слабых сталей, вот я и не трачу. Исключения конечно возможно, те же Моры у меня где-то есть - с семейством по грибы ездить, вон Вояджера из АУС-8 прикупил - сетки с винта срезать. Где-то в машине на вечное поселение сосланы АиРовский Лис и что-то от Кизляра из Z160, как сосланы, так ни разу и не извлекались, но лежат, заточены, на всякий случай.

Ну и другая, по использованию, крайность - это типа попал на необитаемый остров. Понятно, что тут будет совсем другой подход к желаемой стали на ноже. Я прекрасно понимаю промысловика уходящего в лес на недели, а то и месяцы. Ни какой нож не выдержит столь большого объёма работ без правки-заточки, до кучи и морозы могут быть. Так что такой человек берёт с собой либо слабенькую нержу, либо вообще углеродку, я бы так же поступил. Лучше чаще точить-править, чем где-нибудь на морозе хлопнет и останешься без ножа.
Но поскольку такие приключения мне уже не грозят, то я за порошки.

цитата:

Originally posted by Nikolay_K:

А вот в чём глубокий смысл заточки на 20 градусов я что-то не улавливаю... такой угол уместен разве что только для бритв и для ножей типа слайсеров и янагиба (т.е. тех что работают по очень мягким материалам --- филе, мягкие сыры, ветчина, варёная колбаса и т.п.)

Так что заниматься зряшным трудом и гробить нож заточкой на 20гр я не буду.

цитата:

Originally posted by NameSergey:

А что проблемы с этим какие то? Человек все равно точит, почему бы не изменить угол на другой. За ради эксперимента.

И на счёт долгого удержания заточки 420-ой с 40гр Вы тоже сильно заблуждаетесь.

Можете просто заглянуть в тему "Зимний чемпионат..." в Холодном оружии и посмотреть таблицу.

P.S. У меня вообще какое-то дикое ощущение что Вы первый день на Ганзе, ни какие темы по тестам ножей и сталей Вы не читали и ни чего "слаще" 95Х18 в руках не держали. Я допускаю, что с финансами у Вас могут быть проблемы, но это Ваши проблемы, да и ни кто здесь не ставит перед собою цели "раскрутить" Вас на нож из порошка. Устраивать за ради Вас дорогостоящие и трудозатратные эксперименты тоже ни кто не будет. Интересует поведение какой-то стали при угле заточки 20гр? Купите и наточите. Меня не интересует, так как я это уже проходил.

цитата:

Originally posted by NameSergey:

Алекс, хотелось бы видеть заточку порошковой стали на 20 градусов, и как такой нож будет работать по дереву, как кромка будет тупиться.
Мне интересно, есть ли смысл в этих порошковых сталях. Потому что на 40 градусов я могу и китайскую 420 заточить и она будет держать заточку.

цитата:

Originally posted by NameSergey:

А что проблемы с этим какие то? Человек все равно точит, почему бы не изменить угол на другой. За ради эксперимента.

я затачивал как-то один скиннер из порошка CPM S90V на 25 градусов
результат мне понравился

то, как этот скиннер работал с такой заточкой по дереву меня сильно удивило
( в хорошем смысле этого слова )

Сухой сосновый брусок можно было строгать десятками и сотнями раз без заметной деградации кромки.

Чем-то он мне напомнил историю с ножом от Фила Вилсона который был кажется из CPM 10V и имея тонкое сведение и острый угол ( точно не помню, возможно тоже 25 ) резал канат и упорно не хотел затупляться.

Но не всегда строй и термообработка дают возможность делать такие углы... увы.

А вот в чём глубокий смысл заточки на 20 градусов я что-то не улавливаю... такой угол уместен разве что только для бритв и для ножей типа слайсеров и янагиба (т.е. тех что работают по очень мягким материалам --- филе, мягкие сыры, ветчина, варёная колбаса и т.п.)

Прошёлся. В общем потратил часа 3. Итоговая толщина на 0,3 меньше, чем было в начале. До конца явно не вывел. Ну не знаю, долго однако, попробую при следующей заточке.

Напрягла его цена на Барахолке, под 4500. Но сегодня он мне попался в нашем магазине за 3500(переценить забыли), короче взял.

А тут сегодня ещё и веневские алмазы вот из этой темы пришли
forummessage/189/14

И хотя для АУС-8 алмазы совсем не нужны, да и особая острота мне на этом ноже особо тоже не нужна, с другой стороны - а почему бы не проточить, к тому же алмазы проверить, прикатать. К тому же на РК нового ножа были вот такие коцки

Алмазы я заказал полный набор 200/160-160/125, 100/80-50/40, 20/14-7/5, 3/2-1/0. Двух грубых у меня просто до этого не было, а два тонких заказал просто что б одинаковые были.

Если честно готовился гвоздём царапать на боковинах гритность и малость напрягся когда на аккуратной упаковке не обнаружил маркировки, но когда открыл, был приятно удивлён - сервис, блин

Самый грубый - идеально ровный, второй с небольшим прогибом, но это не важно, он всё равно грубый и это не влияет, третий - опять идеально, а вот финишник кривоват, но решил проточить ими как есть, а там видно будет.

Начал естественно с 200/160

Помягче грубой пластины и соответственно помедленнее, а на ноже оказались не только коцки, их за пару минут снёс, а оказалась приличная такая несимметричность в итоге почти 2 часа на формирование подводов. Грубой пластиной ну может на полчаса быстрее бы.
Далее 160/125

Тут уже всё гораздо быстрее, по сформированным то подводам.
Далее 100/80

Кого-то из них 160/125 или 100/80 в следующий раз можно опустить.
Потом 50/40

Вот тут уже разница конкретно видна. нож уже прилично бреет.
Потом 20/14

Тут уже всё хорошо, но идём дальше - 7/5

Нож уже конкретно острющий, ради смеха легко строганул волос.
Но точим дальше 3/2

И 1/0

Выглядит вроде лучше, чем 7/5, но вот острее не ощущается, волос строганул, но с трудом

Видимо всё же кривизна финишного хона не пошла ему на пользу, ладно подравняю.
Что ещё понравилось, два грубых хона на себя совсем металл не взяли, т.е. нет этих грязных полосок - приятно.
Три хона получается отработали на ура, при чем по толщине всё совпало, ни чего не двигал, а вот финишник боюсь после правки станет чуть потоньше и придётся на нём эту толщину компенсировать, но ладно, это не страшно.

В общем правильный набор, а свои старые мужикам в избушку отправлю.

С ножом же выяснилось, что это действительно была не первая его работа, и что им до этого делали - пока что не известно.
А у хозяина похоже эффект завышенных ожиданий. До этого у него ножи были ну уж совсем страшненькие(я их как-то точил) и получив в руки первый нож из приличной стали, он, возможно, посчитал что теперь у него на руках меч джидая. Нож я ему передал через знакомого, посмотрим, что дальше будет.

цитата:

Originally posted by Posetitel:

Да и.... большому охотнику- большие углы (дипломатично говоря).

цитата:

Изначально написано Nikolay_K:

чуть выше приведены фото
по которым можно догадаться, что нож со сколами не из их числа

там обух не менее 3 мм
и сведён ... впрочем лучше спросить об этом автора данной темы
он точно может сказать какая там была толщина на том месте что скололось.

Что касается мягких углеродок, то у меня их много... и они так не скалываются. Как-то рубанул по куску арматуры прорубаясь через кусты-карпиву в местном лесу... и эта самая мягкая углеродка только слегка замялась. Нож был типа маленького мачете. В общем вот такой https://ontarioknife.com/cutle...er-knife-detail

Фотки углеродки.

а по данному вопросу мне кажется, что охотник сам должен перетачивать последстаия своего труда.

Да и.... большому охотнику- большие углы (дипломатично говоря).

цитата:

Originally posted by Alex.P:

Про удары я спрашивал, человек божится, что кости не рубил,

по площади ( объёму ) разрушеного металла можно оценить энергию удара

энергия удара определяется в первую очередь скоростью (mv^2)

то, что я вижу у Вас на фото --- это конкретный сильный резкий удар о что-то очень твердое ( т.е. разрубаемый материал не деформировался и вся энергия удара была сконцентрирована маленькой площади

при резании, даже при силовом сконцентрировать столько энергии, чтобы выломать на такую глубину ELMAX немыслимо. При плавном (без удара) нагружении с такой энергией нож скорее сам согнётся или сломается. Или скорее сломаются кости ( или суставы ) руки попытавшейся развить такое усилие, чем выломается таким куском кромка.

В общем обычная физика.

цитата:

Originally posted by Alex.P:

На фото клинка они выглядят не очень страшно, да ещё и на части ножа была явная заусёнка, в общем сначала я подумал, что всё это ерунда.
Но дома под 50х обнаружил, что это не замятия, а сколы. На фото у сожалению структуру металла в сколе не видно, но под 50х она явно просматривается

такие сколы на ELMAХ могли образоваться только от резкого удара по чему-то очень твердому ( кости, железки... в данном случае скорее всего кости)

если бы эти сколы были бы связаны с плохой термичкой или грубой алмазной заточкой (риски как провокаторы напряжения), то внешний вид кромки был бы совсем другой ( кромка посыпалась бы и покрошилась по чуть-чуть но по всей своей протяженности ).

возможно ещё поспособствовало то, что это всё происходило на холоде.
От холода многие стали охрупчаются.

А при -20 и ниже можно обнаружить, что приличный нож, который никогда не подводил вдруг начал крошиться... а мягковатая и вязкая нерж. на тонко-сведённом ноже вдруг может начать выламываться кусками.

цитата:

Originally posted by Alex.P:

дескать посыпался на первом же лосе.

На фото клинка они выглядят не очень страшно, да ещё и на части ножа была явная заусёнка, в общем сначала я подумал, что всё это ерунда.
Но дома под 50х обнаружил, что это не замятия, а сколы. На фото у сожалению структуру металла в сколе не видно, но под 50х она явно просматривается


Сунулся посмотреть, как же я его точил
forum.guns.ru
Да вроде нормально я его точил, даже с уклоном в дуракоустойчивость, 40гр да с таким сведением, должен держать, заточка не плохая была

Ну что делать, +5гр и точим снова.
Где-то минут через 40 понял, что я эти 0,3мм хоть и грубой пластиной, но долго точить буду, пошел шарахнул на гриндере на 120 ленте. Сколы вывел полностью, но подводы из под гриндера у меня ровными не получаются, ещё 1,5 часа ушло на нормальное формирование подводов. Дальше уже легче. Файн, СуперФайн пластины и 3/2-1/0.

Попробовал строгануть волос, не с первой попытки, но получилось

Пошёл резанул канат, нормально, не полной длиной клинка. Нож бреет, канат режет, так и оставлю. Косячки из под гриндера не до конца ушли, ну и ладно.

Можно отправлять нож обратно владельцу. Но если он его снова уделает, то лучше деньги верну, ну либо пускай сам точит.
Хотя сколы мне конечно не понравились, одна надежда, что дефектный слой металла сточился.
С другой стороны удивляет, что ни первая, ни вторая заточка ни чего криминального не выявила, нормально всё точилось. Обычно если с твёрдостью перебор, то после грубой пластины, если на РК выйти, такие вырывы идут, тут же всё было достаточно прилично, не понятно.

Чем точу.

В последнее время в основном начинаю алмазными пластинами, а финиширую либо Венёвскими алмазами, либо арканзасами.

Вот так выглядели пластины до того как я их распилил. Ник доброго человека, что мне их купил на ебее, уже подзабыл , но было дёшево где-то 11-12$ за пластину из которой выходит 2 хона.

Так же иногда использую мини гриндер, но в последнее время крайне редко - не люблю линзу

Ну а кухню и всякое неважное точу на гриндере Г-6 от Никиты, а потом прохожусь по керамическому мусату.

Вот мой полевой набор, но для правки в основном пользуюсь двухсторонней керамикой от Спайдерко

Утром дошли руки и до заточки.
В принципе нож был достаточно острый, канат уверенно резал за 1 раз, правда брил как-то неуверенно.

Вроде бы чуть пройтись и всё хорошо, но..., на фото практически не видно, но это линза, да ещё и слегка заваленная ближе к РК. Можно конечно ещё на больший угол чуть пройтись, но тогда на полевую правку вообще ни чего не останется, там и так ближе к РК угол под 50гр. Так что протачивать.

Ещё перед доработкой обуха поцарапал кончиком бутылку. След показался каким-то слабоватым, хотя надфиль вроде скользит.
При заточке, а стартовал с файн алмазной пластины так же показалось, что как-то быстро стачивается, да и шероховатость после Файн как-то уж больно хорошая получилась

Но вот Супер Файн пластина пошла уже в привычном темпе, и шероховатость в норме, может быть тонкий слой металла был слегка отпущен и пока не срезался сталь воспринималась как более мягкая, чем она есть. Попробовал царапнуть бутыль обухом - нормально царапнуло.
Вот после Супер Файн

Видно что слегка не доточил, что-то типа заусёнки виднеется. Ещё поточил.
Перешёл на 3/2 - 1/0, вот после 1/0

Вроде нормально. Попробовал царапнуть волос, не с первой попытки, но строгануло

Пошел резанул канат - в лёгкую. Ну что, вроде нормально. Канат режет, бреет в лёт. Так и оставлю.

Полоска в низу, это след от пробки, после каната обычно провожу(зарезаюсь в бутылочную пробку), а то малярный скоч иногда умудряется на подводах остаться в виде клея.
Со сталью вроде всё нормально, ед 60 там есть, на обухе точно есть, да и на подводах вроде финишники адекватно работали. Ну, поживём-увидим.

цитата:

Originally posted by SokolovVA:

Хороший эффект по выглаживанию рисок даёт паста .. почти любая тонкая! .. растертая с .. нет, с разбавителем! .. на любой керамике.

цитата:

"Чисто доводочные" камни на карбидных монстрах должны удалять риски (образно) только через пару веков длящейся доводки (IMHO).

цитата:

Вот поэтому на арканзасы особо и не налегаю

Поэтому я тоже на Арканзасы не очень налегаю.

цитата:

У меня просто нет ни чего из этой стали и ей подобных

цитата:

Originally posted by Posetitel:

"Чисто доводочные" камни на карбидных монстрах должны удалять риски (образно) только через пару веков длящейся доводки (IMHO).

К фото я отношусь совсем иначе, меняю углы и освещение до тех пор, пока риски не станут видны максимально. Это иногда трудно и не сразу получается с (после) абразивов, показывающих и доводочное и режущее действие. Тут увидев точечную поверхность надо дальше искать риски под разными углами освещения.

Если камень доводит подозрительно быстро, то риски должны быть.

"Чисто доводочные" камни на карбидных монстрах должны удалять риски (образно) только через пару веков длящейся доводки (IMHO).

цитата:

Originally posted by Posetitel:

Что касается картинок после арканзасов, так там практически не видно результатов работы этих камней.

цитата:

Originally posted by alex-ice:

Планируется-ли тестирование при заточке порошков борайдов или японской синтетики ?

цитата:

Originally posted by NameSergey:

Мне было бы интересно увидеть фото заточки кромки 95х18 с нормальной То.

Что касается картинок после арканзасов, так там практически не видно результатов работы этих камней.

При множестве оставшихся грубых рисок" работу этих камней" в данном случае можно назвать бесполезной.

цитата:

Originally posted by NameSergey:

Что мы имеем в итоге, эти хваленые дорогие порошки часто имеют сколы на кромке, и в этих случаях проигрывают получается даже обычным сталям углеродки или 95ке.

Посмотрите результаты чемпионатов по резу. Там всё очень наглядно. Пока народ не разобрался с термичкой порошков в лидерах была грамотно изготовленная Х12Мф и близкие к ней стали, углеродки и нержавейки с углём в пределах 1% уже тогда сильно сливали лидеру.
Как только с ТО всё более менее наладилось вперёд ожидаемо вышли высокованадиевые монстры с ванадием 9-12%. За износостойкость в основном отвечают именно карбиды ванадия. Да эти стали дорогие, да их трудно обрабатывать, в том числе и точить, хотя с заточкой в последнее время, с освоением народом Веневских алмазов, всё стало совсем не плохо. К слову, поговорка - "что легко точится, то и хорошо режет" не совсем верна, верне она не окончена, нужно добавлять ", но не долго"

В общем-то ни кто Вас не заставляет покупать ножи из "дорогущих", для Вас, порошков, и значительно более бюджетные стали вполне справляются с большинством практических задач. Но и заниматься самообманом, тоже не следует. Т.е. себя то Вы можете уговаривать, что 95Х18 - лучшая сталь всех времён и народов, только вот на люди это утверждение лучше не выносить(ИМХО), вдруг кто-то из новичков прочитает и поверит

Нашу переписку я потом потру, в этой теме она не совсем по делу.

цитата:

Originally posted by NameSergey:

95х18 или 440с очень цеплючая бумагу, пластик, дерево отлично режет мягенько, поэтому считаю ее лучшей для ножей из недорогих сталей.

Я вообще не сторонник мягкого, отчасти мылящего, реза, поэтому и точу по возможности перпендикулярно, для сохранения некой агрессивности в резе.
Данный нож, по моим меркам, режет очень хорошо. Но ему вполне можно ещё добавить мягкости в резе - точить не перпендикулярно, а под углом, можно сеточкой, тогда микропила будет меньше, рез будет мягче, для реза бумажки это возможно и будет восприниматься положительно, но вот тот же канат, шкура, свежее мясо, сухожилия будут резаться гораздо хуже.

P.S. Уникально мягкий рез даёт 6000 плёнка из комплекта Едже Про, естественно не сама по себе, а как финишный хон в сете. После неё рез возможен только пушкатом, ну почти. Я от неё в своё время из-за этого отказался.

2P.S. Рез пушкатом очень много где приветствуется. Тот же Рокстид с заводской заточкой отлично режет именно пушкатом. Профессиональная обвалка мяса, строгание древесины - тут пушкат вне конкуренции, на кухне многие операции лучше выполнять пушкатом, но вот при лесной обработке туши предпочтительнее рез потягом. А я все мои ножи точу под лес.

Нож от камрада Константин2000 из М390, но опять к сожалению без маркировки. Что-то у меня таких безымянных уже многовато скопилось, придётся озаботиться и хотя бы марку стали загравировать.

Первым делом чуть доработал обух, можно было этого не делать, но можно и сделать.

Перед тем как дорабатывать вволю нацарапался кончиком по бутылке, всё равно срежется. Царапины есть, надфиль скользит.

Нож пришел с тоненьким сведением, но с никакой заточкой. За волосы цеплять пытался, бумажку резал, но канат только за 4 движения.
Вот что там было

Всё заполировано(риски видимо от гриндера остались) и РК видимо тоже заполирована-завалена. Угол примерно под 45гр. В общем - точить.

Настроился на 36гр, так как сначала посчитал что имеющийся угол более 50 и проточится много, сведение сильно вырастет. Но оказалось всё не так страшно и после заточки сведение на ровном участке получилось 0,4, в принципе можно было бы и на 40гр точить, но ладно.

Намазав подводы фломастером сначала прошёлся моей средней(Файн) пластиной. Посмотрел под лупой, видно, что мяска всё же придётся подснять. Поставил грубую пластину и снял лишнее, особо не выходя на РК.

Там в низу у РК видны остатки прежней заточки.
Потом уже Файн. При проточке файн пластиной "всплыли ямы" - неравномерность первоначальной заточки.

Это существенно увеличило объём работы, пришлось протачивать до выведения этих ям, но проточил. Вот то же место, файн.

Дальше всё уже просто.
Вот СуперФайн

Вот после 3/2 и 1/0

Нож уже вполне готов к использованию. Волос строгает.

Но время до обеда ещё было и решил пройтись транслюцентом.
Прошелся, но не до конца.

Дело в том, что твёрдые камни, в отличии от Веневских алмазов очень критичны к гигиене. Достаточно какой песчинке попасть на камень и может вплоть до микросколов надрать.
Когда я собираюсь точить арканзасами, я меняю молярный скоч на приспособе, всё протираю и вообще, приходится быть очень аккуратным, постоянно протирать нож. А тут я что то расслабился, протёр всё так это небрежно, мазнул масла на протёртый камень и вперёд, сначала пара проходов вроде нормально, а потом песчинки пошли, их явно чувствуешь. До микросколов дело к счастью не дошло, но царапок прибавилось. Вроде и камень и нож протираю, но всё равно, без замены подложки(малярного скоча на приспособе) песчинки достают. Хотел ещё с повышением угла дополнительно пройтись, но решил не рисковать, хватит. Волос строганул, вроде даже как-бы легче строгануло и успокоился

Ну вот, на этом можно и остановиться. Для фикса Универсала более чем достаточно. Нож нормальный, сталь нормальная, чего ещё желать? Разве что гравировки

Настроился на 36-37 и практически точно попал в подводы. Точить начал с Файн пластины, так как почти попал в имеющийся угол, то заняло всего несколько минут. За одним выяснил, что не так с подъёмом к кончику, его оказывается просто с одной стороны не доточили, но чем-то пригладили - малость закатав РК. Но это не страшно, проточилось за пару минут.

Ну а кончик не пожелал протачиваться, его действительно малость подрезали

Чёрное это фломастер. Я особо протачивать кончик не стал, чуть довёл и ладно, со временем проточится, ни чего страшного.
Дальше СуперФайн пластина

После неё нож уже не плохо бреет и в легкую режет канат. В принципе пройтись Веневским 3/2-1/0 и всё, но решил восстановить впечатления от заточки на арканзасах, давно не точил. М-390 сталь универсальная, ванадия 4%, так что можно и арканзасами точить.

Вот они, мои красавцы. Вашита, то ли Софт - то ли Хард, Блек Хард, Блек Транс и Транс - последний фломастером измазал, до этого он был чистеньким.
Вот после Вашиты

Точит конкретно, даёт явную заусёнку, даже более явную, чем моя пластина СуперФайн.
Вот мой то ли Хард то ли Софт

То же точит, заусёнка не такая явная, но есть, ощущается.
А вот Блек Хард

Этот уже явной заусёнки не даёт, только выглаживает.
Это после БлекТранса

А это после обычного, белого Транса

Все три камня (Блек Хард, Блек Транс, Транс) работают примерно на одном уровне, они, кстати, и масло, в отличии от Вашиты и Софта не впитывают. Когда полежат, завёрнутые в плёнку, то Вашита и Софт становятся сухими, а эти так и остаются во влажном масляном состоянии(хотя вроде и перед уборкой чищу их с маслом и протираю), плёнка у меня с пупырышками, так эти пупырышки на них отпечатываются, а на Вашите и Софте нет. В принципе можно только один из них оставить.
Ну что можно в итоге сказать. Получилось достаточно остро, волос застругивается

И РК вроде бы выглядит более гладкой, чем после Веневского 1/0. После алмаза, даже самого мелкого остаётся все же более явная микропила(ей он волос и застругивает), после камней миропила более приглажена и заставить строгать волос малость потрудней. Возможно эта выглаженная камнями микропила более стойкая, чем после алмаза, даже скорее всего более стойкая, только вот в полевых условиях я эту дополнительную стойкость так ни разу уловить и не смог. Может быть на мягких сталях этот эффект выглаживания даёт более ощутимые результаты, но вот твёрдые ванадиевые стали(порошки) к этому как-то более равнодушны.
Сходил резанул канат, боялся, что будет не очень с агрессивностью реза, да нет, нормально, не так как после алмаза, но вполне прилично, не мылит.

Нож(сталь) понравились и заточка производителя тоже не вызвала особых проблем, всё легко и быстро проточилось. Если бы с фото и арканзасами не занимался, то вполне можно было бы уложиться в 10-15 минут.
Арканзасы конечно продавать не буду, пусть живут, в принципе транс даже можно включить в основной сет, после веневского 1/0 слегка пройтись, лишним не будет.

Ну, во первых, всё же точу не все подряд, иногда действительно можно сначала ножом поработать и только потом точить. Но, точить придётся всё равно, и если есть свободное время, то почему бы не сделать это сразу

А так, практически ни разу сформированный где-то производителем подвод не совпал с подводом получаемым на Едже Про. Разные углы на разных сторонах клинка (при этом общий угол порой(50+) бросает в дрожь), разная ширина подводов, закатанная в радиус РК, кривые(со стороны обуха) кончики - вот основные пенки которые приходится выводить. Толстое сведение к сожалению уже не исправить, переспустить у меня очень плохо получается Разную ширину подводов вывожу не всегда, бывает многовато для этого снимать придётся, проще при следующей заточке работать по соответствующей стороне.

При таких вроде бы косяках, тем не менее я всё же предпочитаю, что бы хоть какую то первичную заточку производитель сделал. Дело в том, что гриндером я владею гарантированно хуже, чем производитель ножа и как следствие, либо ещё сильнее накосячу, либо оставлю такой припуск под заточку, что ручное формирование подводов займёт у меня несколько часов, да ещё и грубым алмазом, которым в общем-то на РК лучше совсем не выходить. Так что, пусть точат, хоть как-нибудь. Желательно симметрично и просто на гриндере, не надо на пастах РК заваливать.
Это так, лирическое отступление.

Сегодня точил нож Boiling flipper от Carson из S35Vn, изготовленный где-то на просторах Поднебесной. С 35-ой от китайцев я уже сталкивался, на Чи Себе от KJ, нормальная сталь с правильным ТО, посмотрим что у данного экземпляра.

Вот с такой заточкой он пришёл

Всё достаточно аккуратно, практически симметрично, угол 40, сведение на прямом участке менее 0,4. Нож не плохо справляется с пеньковым канатом(за 2 движения), но брить даже не пытается, даже за волосы на голове не цепляет. Что то мне такое чудо уже во второй раз попадается. У самого такой заточки ни разу не получалось. Но ладно, всё равно протачивать.
Настроился на 40гр, точить начал с файн пластины, благо снимать очень не много, в основном только на подъёме к кончику.

Уже после этой пластины нож за 1 раз режет канат и бреет.
Вот после Супер файн пластины

На этом вообще можно и останавливаться, чуть самую РК пригладить и всё будет хорошо, но время есть и протачиваю 3/2 и 1/0

Ну вот, достаточно. Бреет нормально, канат за 1 движение. Мелькнула мысль, а может транслюцентом пройтись, брить будет мягче, но лень всё же победила, так и оставил.
Нормальная у Китайцев S35Vn получается, и в меру пластично и заусёнка не достаёт, молодцы.

Царапнул кончиком бутылку, след есть. Надфиль не цепляет. Значит 60 есть.
Померять имеющийся угол даже не пытался, настроился по уклономеру на 40гр. Мазнул подвод фломастером. Попробовал. Похоже попал практически точно. Так как объём работы явно не большой, начал точить с Файн пластины, Корсе решил не задействовать. Точится хорошо и быстро. Вот после Файн алмазной пластины

Дольше фотографировал(с 5-ой или 6-ой попытки), чем точил.
Пока грубовато, ставим супер файн пластину. Буквально 3-4 минуты и готово

Вот теперь нормально, нож отлично бреет, агрессивно режет канат не полной длиной клинка и фигурно пластает бумажку.
Свои ЕДС я в последнее время именно так и точу. Конкретно Ассиметры точил и правил до этого состояния. Особой работы им нет, а бумажки - пакетики РК особо не нагружают и повышенная агрессивность реза там в тему. Но тут фикс, мало ли, вдруг ему что-то посерьёзней достанется. Проточил 3/2, 1/0.

Ко всему выше перечисленному в плане реза добавилось застругивание волоса, ну и брить стал помягче конечно

Всё, таким его и оставлю. Сведение выросло примерно до 0,3. Для полевого универсала в общем-то маловато, но ножей с более дуракоустойчивым сведением у меня и так хватает, пусть будет и такой - для деликатного реза.

Кстати, в очередной раз обратил внимание, что при заточке ножей вот с таким вот маленьким сведением, стали ведут себя несколько по другому, чем при заточке сведения 0,4-0,5 и больше. В прошлый раз у меня S90V транслюцентом точилась - т.е. явно металл снимался, в этот раз даже нежненькое "поглаживание" 3/2 давало заусёнку, вроде давление уменьшаю до минимума, т.е. хон в воздухе, давление меньше собственного веса хона и всё равно - площадь маленькая и что-то там на РК не типичное творится.
Но всё равно, сталь излишне пластичной не показалась, похоже с ТО всё нормально.

18.04.2015
Решил сюда добавить, так как не много.
Что-то этот нож у меня плотно залёг на полке, не скажу, что ножевой работы было много, но этот даже ни разу на базу не выехал, даже кайдекс ему делать не хочется. Не моё что ли?

Сегодня сидел дома и он мне в руки попался. Повертел и так и так, вроде всё аккуратно, в руке хорошо сидит, кончик правда тонковат. Потом дошло, форма клинка не очень нравится, как-то подъём к кончику для такого не широкого ножа как-то крутовато сделан, как у широкого охотничьего универсала. Почему-бы не исправить. Несколько минут на гриндере и нож стал выглядеть совсем по другому

За одним и обух чуть изменил. Вот, таким он мне гораздо больше нравится.
Померял толщину получившегося в этом месте сведения, намерялось 0,5+.
Не мало, но и не смертельно, за одним кончик стал хоть чуть-чуть но помощнее.
Надо точить, думал что уложусь в полчаса, тем более, что сталь первоначально очень легко точилась, да у меня и хорошие 200/160 грубые Полтавские алмазы есть, в общем даже решил не снимать, так, проточить по быстрому.
Ага, быстренько. Алмаз конечно берёт, но совсем не быстро, видимо действительно тот первоначальный тоненький слой металла, который я точил при первой заточке, какой-то не такой, ослабленный. Его я срезал, а дальше, тут всё по взлослому.
В общем проточил сначала на гриндере, потом уже подровнял на ЕджеПро.
Хорошо заточилось.

Теперь у меня интересный нож, у рукояти сведение в районе 0,3, а на самом подъёме к кончику в максимуме доходит до 0,6 и сам кончик 0,45-0,5. Нормально. Завтра ножу кайдекс сделаю.

цитата:

Originally posted by Alex.P:

Ступенчатая заточка у меня просто не получилась. В ручную её было сделать не реально, из-за трудозатрат,

С уважением, Иван

цитата:

Originally posted by Alex_klg:

В таком случае скоро мне придется перестать рекомендовать его клинки знакомым... а жаль.. начиналось все вроде неплохо. А чем мне после переспускать готовое ,проще сразу сделать хорошо

чтобы тонко сводить и гарантированно не поджигать надо менять весь тех. процесс. А это потребует больших капиталловложений. В стране нынче условия как-то мало способствуют.

И, честно говоря, альтернативных вариантов для АБ из доступного в том-же ценовом классе маловато...

а вместо того, чтобы переспускать можно сделать ступенчатую заточку начиная с 24 градусов и т.д. сойдясь на 40-45 тоненькими фасочками ( ну вы уже поняли, фотки я постил )

работы, конечно с такой заточкой много, но уж для себя то можно сделать.

цитата:

Originally posted by Alex_klg:

Вот так Мастера ниспровергают сами себя в ремесленников...
Вроде бы и бабок прет много и есть размах, но нежелание "иметь тот самый геморрой", и вложиться в качество вместо количества, но удержать честное ИМЯ приводят вниз.
Потом по идее должно загулять качество ТО и самой слесарки... если не будут приняты срочные меры.

если А.Б. начнёт вылизывать каждый клин, то он по ценам приблизится к Пампухе... но вот только сомневаюсь, что сможет с ним конкурировать.

Смотря что тут ставить во главу угла - бабки или имя. Вона, Китано выпускает единицы ножей в год и они стОят того ожидания, а Ворсма-златоуст етц... промолчу..
Геннадий молодец, и первые его изделия я держал/точил и последние - твердая четверочка как минимум.
Лично мне не влом прое...я втрое ,но свести таки в 0,1-0,2 мм клин. Да, пригорит иногда до соломы, переживем чай не углеродка), но итоговый РЕЗ важнее времени и денег.
Ненавижу ломы - здоровье не то

цитата:

Originally posted by Scorp_64:

Ну, почему не делать 0,3 на заводском угле,

цитата:

Originally posted by Scorp_64:

Ну, почему не делать 0,3 на заводском угле,

цитата:

Originally posted by Alex.P:

Померял сведение - на прямом участке 1мм, да, многовато.

Ну, вот даже сказать нечего... Тут ведь даже ни сталь, ни хвалимую многими бирюковскую ТО толком не распробуешь.

Ну, почему не делать 0,3 на заводском угле, чтобы после переточки в 0,5 укладывалось? Тот же Гена Дед нормально делает вполне вменяемое сведение на своих ножах. Почему здесь нельзя?
Столкнулся с такой же неприятностью на своем ноже от АБ... домашнего гриндера нет...

Настроился на 36-37гр. Начал было точить(грубая пластина алмаз), но понял, что это надолго. Поставил на гриндер новую 180-ую ленту и немного снял

Ну, примерно час себе сэкономил, но нужно было больше снимать. 5 часов формировал подвод. Тут всё наложилось, и сталь поддаётся с трудом и грубая пластина постепенно превратилась в Медиум. Мне показалось, что до конца формирования осталось не много, менять на новую не стал, в общем, надеялся управиться до обеда(начал утром), получилось к ужину

Для Корсе слишком хорошо блестело.

Дальше пошло уже попроще, но всё равно, уже по фотографиям видел, что недорабатываю хоном, нужно бы ещё.
Вот Файн пластина

Вот СуперФайн

Обычно после СуперФайн нож уже практически готов, во всяком случае последние ножи на этой странице протачивались ею на отлично, а тут такое. Канат нож правда режет - пилит, но брить не пытается.
Перехожу к Веневским алмазам. Обычно я 20/14 в последнее время не использую, после СуперФайн пластины сразу ставлю либо 7/5, либо сразу 3/2, но тут решил начать с 20/14. И ведь пошло. Видимо из-за мягкой связки, но работает чище, чем СуперФайн пластина, а обычно наоборот. Вот после 20/14

Начало потихоньку зеркалить, но нож всё еще толком не бреет.
Вот 7/5

Зеркалит уже во всю, но нож ещё не острый
Проточил 3/2 и 1/0, вот после 1/0

Уже лучше, убрал остатки заусёнки на белом диалюксе(пара движений) и на ремне с ГОИ

Ну, вроде проточилось. Бреет нормально, но всё же не так, как хотелось бы. Попробовал строгануть волос, кое как получилось, но с трудом.
Пошел пару раз резанул канат, режет, за одно движение, но не сказал бы, что с легкостью. Померял сведение - на прямом участке 1мм, да, многовато.
Сталь очень напомнила 15V, та так же муторно точилась.
Свожу нож в лес, посмотрим, если будет так же долго резать, как точится, то можно оставить.

Угол заточки был примерно 40гр. Первоначально хотел проточить на 30-32гр, но царапнув бутыль и попробовав надфилем(скользит со свистом), решил угол сделать около 36.
Грубая алмазная пластина конкретно не пошла, ощущение, что не режет, а выламывает микрокусочки. Чуть чуть на подъёме поточил, но на РК даже близко не стал выходить.
Файн пластина пошла уже лучше, но заусёнки почти не было, т.е. она была конечно, но какая то не большая. Нож после Файн грубовато бреет, канат в лёгкую режет за 1 раз.
Потом Супер Файн, тут заусёнка уже только на ощупь.

Нож уже хорошо бреет, канат режет не полной длиной клинка. В принципе нож уже острый.
Но протачиваю 7/5, 3/2, 1/0

Всё, достаточно. Бреет отлично, канат в лёгкую, для Универсала более, чем достаточно.
Сталь сначала насторожила, но проточилось всё нормально, без микросколов, поживём - увидим.

Этот нож веселил меня начиная с вечера понедельника, в общей сложности я насчитал 18 часов, вечерами и утрами, давно так не развлекался

Дело в том, что я заказал в мастерской готовый бланк понравившегося мне ножа из Ельмакса, к нему заготовки накладок и фурнитуру для их установки. У них на сайте нож выглядит аккуратно изготовленным, но в угоду ХО/ХБ накладка сделана укороченной, в результате этот обмылок даже в кайдекс порой бывает трудно зажать, настолько упор маленький.

Вот с этим конструктором я и веселился. Вроде бы, чего проще установить накладки, обточить и заполировать, но без должного опыта это превращается в тот ещё цирк Раза три думал, что всё, каюк, не исправить. Но "мясо" ещё оставалось и я исправлял. Умудрился при установке так приклеиться пальцем к накладке, что чуть не с мясом пришлось отрывать. В общем когда что-то мало мальски похожее на нож всё-таки получилось, решил на этом и остановиться, и пускай вскрылось не одинаково
Это одна сторона, ещё до заточки

Это другая, уже заточенный

Пускай не заполировались срезаемые винты-стяжки и вообще как-то всё не совсем уж ровно, решил на этом остановиться, просто запаса по срезаемому материалу уже практически не осталось

Проблемы на этом не закончились. Вроде с ножнами у меня давно всё отлажено, но в этот раз умудрился чуть перегреть кайдекс, в итоге проформовалось несколько сильнее, чем нужно для такого типа упора, в итоге нож не хотел ни вставляться, не доставаться, но их всё же домаял

Сегодня оставалась только заточка, думал, ну уж тут то проблем быть не должно.
Нож пришёл не заточенным, с переменным сведением. У рукояти нет дульки и ступенька и около неё 0,5, остальная прямая часть 0,2-0,3, а подъём к кончику плавно увеличивается до 0,5-0,6. Да ещё после галтовки кончик какой-то погрызенный, не сказать, что сильно, но есть. Короче придется начинать на гриндере. Царапнул бутыль, след есть, ну и при сборке рукояти неоднократно заезжал напильником по бланку, следов не осталось, скользит. На бланке были следы от твердомера. Они там на сайте кажется пишут 61-62, похоже, что есть.

Вот так выглядит прямой ровный участок, который примерно на 0,3

Вот я его немного шоркнул на гриндере на 180-ой ленте

Посмотрел, а кончик то совсем не проточился, пошел и ещё раз шоркнул именно кончик и завалил
Не смертельно конечно, но обидно. К тому же там и так много протачивать, а тут ещё косяк на кончике исправлять.

В итоге решил точить грубой алмазной пластиной до заусёнки. Проточил. Да, угол настроил 33гр.

Сведенье подросло, естественно подросло не равномерно. До кучи, протачивая ступеньку у рукояти, видимо натурально наколотил на РК вырывов примерно на длине до 1см от ступеньки. Как такое может быть, не понял. Опять непруха.

Ладно берём Файн пластину, точим.

А вот это уже прилично. Хотя вырывы на РК у ступеньки полностью не ушли. Ладно, потом, при последующих заточках уйдут. Перехожу на СуперФайн пластину, протачиваю, пробую как за волосы цепляет, а оно не цепляет. Не понял, была же заусёнка, с двух сторон была, кажется

Беру лупу, так и есть, сам подъём к кончику, на длине примерно 2,5-3см не проточен, на глаз не видно, и заусёнка с обоих сторон ощущается, но он не проточен, с одной стороны осталась маленькая ступенька

Возвращаюсь на Файн и полностью протачиваю, за одним и вырывы на РК около рукояти полностью вывожу. Мда..., расслабился.

Вот теперь снова СуперФайн пластина

Нож отлично бреет, отлично режет канат, возникает желание так всё и оставить, но пересиливаю себя и прохожу Веневскими 3/2 и 1/0 игнорируя 20/14 и 7/5.

Фу, домаял. Для брутальненького Универсала(чего греха таить, качество сборки всё же не фирменное) достаточно. Бреет отлично, канат режет за пол хода клинка. Потянет. Сталь, по началу после грубой пластины заставила напрячься, но потом всё пошло хорошо, так что нормальная сталь.

На фото РК несколько разной ширины - просто снимал не много в разных местах. Померял на заточенном. Ближе к рукояти стартует с 0,7 плавно переходя на 1,5-2см в 0,4. Сантиметра через 4 начинает увеличиваться и на самом кончике практически 1мм. Да, сам заточенный клинок 120мм.

Теперь СуперФайн, тут уже дело пошло гораздо быстрее

По большому счёту, можно чуть РК пастой пригладить и нож готов, но точим дальше, Веневские алмазы 20/14-7/5 вот после 7/5

Особо и не отличается от пластины СуперФайн, но точим 3/2-1/0

Вот тут уже разница видна.
Проводим по паре раз по коже с белым Диалюксом

И по паре раз по ремню с ГОИ

Ну вот, хорошо. Канат сам отваливается
Хорошая сталь. В меру твёрдая и в меру пластичная. Пока всё хорошо.

цитата:

Originally posted by Alex.P:

Честно говоря не знаю из чего Диалюкс. Но разница даже в цвете очень ощутима. ГОИ как была зелёной так при срабатывании зелёной и остаётся, Диалюкс же при нанесении имеет сероватый цвет, а при работе становится чёрным, при чем ярко чёрным.

цитата:

Originally posted by Alex.P:

А вот Диалюкс с кожи приходилось удалять, при чем очень часто, вплоть до того, что на 1 нож не хватало. Но Диалюкс на досточке и работает очень агрессивно, буквально снимает металл.

В данном случае удивила разница между работой Диалюкса на мягкой стали кухни и на высокованадиевой стали. Ощущение, что Диалюкс S90V вообще не берёт, а так всё же быть не должно.

цитата:

Originally posted by Alex.P:

Мда... видимо нанесу-ка я на ленту пасту ГОИ, её хоть стирать не нужно, да и работает она на много дольше, хоть и медленнее.

Вариант с керамикой был забракован, зачем, у меня же гриндер есть, вот на нём и попробуем.

Сначала попробовал лентой с серым Диалюксом, а он не берёт. Т.е. заусёнка ни куда не делась, точно так же ощущается пальцем.
Ладно, ставим скоч брайт, после него вроде бы заусёнка не ощущается, но нож за волосы на голове не цепляет - тупой

Опять ставлю ленту с Диалюксом. По паре проходов и вроде бы ни каких изменений. Ни чего не понял, не берет что ли. Вспоминаю, что на досточке с кожей этот Диалюкс приходится постоянно обновлять, быстро срабатывается.
Обновляю Диалюкс. Снова по паре проходов, вроде чуть получше, но за волосы на голове еле цепляет. Делаю ещё по проходу, на этот раз чуть увеличивая давление. Как было так и есть. Бумажку режет, но не бреет.

Мда... На кухонном пластилине эта лента с Диалюксом отработала на отлично, а с высокованадиевой сталью работать не хочет. Помнится на досточке с кожей я эту S90V вроде бы правил и вроде бы правилось. Правда там приходилось достаточно часто стирать с кожи отработанную пасту и наносить новую. Здесь я новую наносил, но как стереть отработанную не знаю, чистящий карандаш для лент я заказать забыл. Мда... видимо нанесу-ка я на ленту пасту ГОИ, её хоть стирать не нужно, да и работает она на много дольше, хоть и медленнее.
А пока, берём двухсторонний брусок Спайдерко, пару- тройку минут на Медиум, пару-тройку на Файн и моя Миля снова уверенно бреет.

Микроподводик навёлся и ладно, в следующий раз проточу.

цитата:

Originally posted by Alex.P:

Другой вопрос - а на хрена это надо?

По поводу скоч брайта. Если его исключить вся эта заусенка перекочует на безабразивную ленту с пастой, ну мне так кажется, она и так что-то очень быстро чёрной стала. Так что пока исключать не буду.

цитата:

Изначально написано Alex.P:

Ну, что имеем.
Если ножи не очень уханьканы, то можно начинать с 320, потом 600, зелёный скоч-брайт и лента с Диалюксом. Муссат исключаем. За 25-30 мин. можно будет получить десяток строгающих волос кухонных ножей - другой вопрос, а оно нам надо?

Взял тот же самый нож(надеюсь, что не перепутал) и для начала чуть освежил заточку на 180-ой ленте. Она у меня уже подношенная, да и как-то с заусёнкой удачно получилось. Похоже я даже на РК толком не вышел, по фото кажется, что местами проглядывают остатки микроподвода, полученного при предыдущей заточке из-под мусата.

Потом 320, она новая, так что берёт хорошо, даже черезчур, разницы со старой 180-ой не так уж и много.

Потом 600, здесь уже разницу конкретно видно, но вот с заусёнкой я накосячил, надо было ещё по разику на сторону пройтись

В общем-то на этом можно и остановиться, пара движений по керамическому мусату и всё будет хорошо. Но решил попробовать добиться удаления заусёнки на гриндере.
Прошёлся зелёным скоч брайтом.

Ну, можно сказать, что почти победил, ещё бы по проходу и всё нормально.

Но решил попробовать намазать безабразивную ленту пастой, а частности чёрным(серым) Диалюксом.

Здравствуй "заводская заточка" Так вот как она получается, а я то думал, что обязательно нужно точило с фетровым кругом и на полном серьёзе думал куда бы его воткнуть. Оказывается можно обойтись и без него.
Кстати, на фото ленты уже после заточки и ясно видно сколько черноты осталось на белой безабразивной ленте. А ведь это всего один нож по 2 прохода на сторону.

Попробовал что же получилось. Бреет, бумажку пластает, даже волос строгануло, с трудом, но всё же, а ведь есть ещё белая паста, но решил так и оставить.

Посидел, подумал и сходил резанул канат, отлично отрезало, не полной длиной клинка, но больше решил не резать, пусть хоть не много острым побудет.
Ну, что имеем.
Если ножи не очень уханьканы, то можно начинать с 320, потом 600, зелёный скоч-брайт и лента с Диалюксом. Муссат исключаем. За 25-30 мин. можно будет получить десяток строгающих волос кухонных ножей - другой вопрос, а оно нам надо?

цитата:

Originally posted by Alexx_S:

Зачем на ножах с нормальным сведением и простенькой сталью такой грубой лентой работать?

Кстати, тризакт а35 или а16 точит помедленнее, но и заусенку так не тянет. 180-й я обычно фаску на каком нибудь убитом кизляре восстанавливаю.. перед апексом.

Ставим 180 и опять по проходу на сторону и опять ещё один проход в попытке уменьшить заусёнку, опять не удачно. Проточить этот пластилин на гриндере без заусёнки однозначно не получается. Зато угол похоже вернул обратно.

Ну и ладно. Берём керамический мусат из набора ЕджеПро и парой движений срезаем заусёнку, а потом ещё парочку движений, но очень нежно.

Получаем явный микроподвод Он отлично цепляет волосы на голове и худенько бреет - какие-то рудименты заусёнки на нём ещё остались, не страшно, пара тройка движений по ремню с ГОИ и заусёнки нет, нож бреет.

Нож под съёмку я проточил отдельно, остальные точил кучей. Посмотрев на фото РК отказался от использования 120 ленты, вполне хватило одной 180-ой.
Лупа там на снимке в основном на всякий случай, контроль идёт чисто на ощупь, есть заусёнка - нет заусёнки, а острота определяется по волосам на голове, цепляет - не цепляет, после ремня с ГОИ - бреет - не бреет.
То, что кухонные ножи при заточке на гриндере серьёзно утачиваются меня ни сколько не напрягает, на мой век хватит, а не хватит, (стоимость всего этого набора ниже стоимости моего средне статического ножа) новые купить не проблема.

quote:

Originally posted by Alex_klg:

а с заусенкой 110-ка точно не мучила?

Есть такой и еще половинки его в фабричном исполнении, не знаю имени, не сыскал. Вот мелочь в кармане живет, пока не наигрался, хорошие напильнички в своем классе разумеется.

Александр, а с заусенкой 110-ка точно не мучила? Я ее проклял на Риджей Мартинском 39-м выводить.. правда все камнем делал, но тяжко и ругательно вышло.

Нож пришел весь заполированный, в том числе и подводы. Видно, что по "грндеру" капитально прошлись с пастой.

При этом он брил, но не очень активно, зато канат за 1,5 движения перерезал. Я померял угол заточки, близко к 30, но не симметрично, и на подъёме к кончику угол увеличивается до 45 с гаком и сведение соответственно растёт. В общем, всё равно точить.

Царапать бутыль не стал, кончик пожалел, но надфиль со свистом. Заявлено 63, жуть, но может всё же меньше, впрочем лишь бы пластичности хватило для алмазов.
Настроился на 32, понадеялся, что раз угол близко к 30, то и точить не много, но подъём к кончику потребовал длительной работы грубой пластиной, часа 2-3 драл, медленно берёт, крепкая сталь, даже для алмазов.
После грубого всё пошло гораздо быстрее, хотя, тот же Ванадис10, мне кажется, точится быстрей. Но справился. Файн и СуперФайн пластина, вот после неё

Очень прилично выглядит, видимо действительно приработалась. Нож уже бреет, канат легко режет за 1 движением.
С арканзасами и керамикой решил не экспериментировать, не их это сталь.
Веневские алмазы. 20/14 -7/5, вот после 7/5

В принципе можно на этом и останавливаться, но проточил 5/3-1/0, вот после 1/0

Не углядел и прошляпил заусёнку. Ещё чутка проточил, но фотографировать больше не стал. Провёл по разику по ремню с ГОИ и попробовал строгануть волос, получилось.

На этом всё. Полевому универсалу более, чем достаточно. Бреет отлично. Пошёл резанул канат, ощущение, что он сам отпал, за 1/3 хода клинка. Правильно, я обычно точу на 35-40, а тут 32, вот и разница. Хотя сведение не маленькое, где-то 0,65-0,7.
Сталь однозначно понравилась. Я даже не ожидал, что можно 110-ую заставить волос строгануть.
Начал я с ножом развлекаться где-то в 11, сейчас 19,5. С учётом перерыва на обед - 7,5 часов

quote:

Originally posted by Alex_klg:

вот старая керамика была реально классная, но и там проблемы геометрии на лице это общеизвестно.

для того, чтобы так оценить геометрию надо ещё дорасти, и где-то 95% населения в силу своих скромных навыков довольны керамикой Spyderco на 110%

А большая часть от остальных 5% уже знает про ганзу и осознала, что можно воспользоваться притирами для коррекции геометрии.

quote:

Originally posted by Alex.P:

У меня это номер 1 в походном наборе. Есть там и Веневский двухсторонний и пара двухсторонних ДМТ, а в подавляющем большинстве случаем правлю именно керамикой Спайдерки.

был когда-то ещё Spyderco Profile 701MF, правда сейчас его перестали выпускать
http://www.spyderco.com/catalog/details.php?product=95

на нём рекурвы удобнее править

В общем банить наверное никого не стоит, а давайте лучше упорем и ту и другую до потери абразивности типа кто кого уест!))
Мне вот едет 390я с 110й от Анзара, специально для тестовых клинков. На них и потренируюсь убивать кераму, благо и та и та есть
А после будем делать выводы, ху из гадостт.

quote:

Originally posted by ivan-3:

на карман комби спайдерко 303MF лучший вариант

Ультрафайн доведена до алмазов 3/2 микрона. На мой взгляд это оптимум. тоньше по сути 1/0 а там производительность падает катастрофически.

Сторона рабочая одна, с которой сняты радиусы. Вторая сторона это родная сторона большого камня спайдерко, на ней можно оценить качество родной поверхности спайдерко ультрафайн, как зеркальность так и геометрию. Т.е. я правил керамику со сторы резки.
Чего то край со сколами убрать не додумался... мне это не сложно по сути. Само ребро поправить полоскательными движениями на алмазах достаточно быстрая процедура и кстати ее вполне можно сделать самому (тем более что алмазы всяко разно есть)

Грязь с поверхности бланков по сути ничем не смыть - в теме по керамике обсуждались разные извратные методы типа травить щелочью опилки металла или ультразвуковая ванна. Но испачканость работе никак не мешает. Поэтому я при продаже в теме (какой то ) писал что керамика часто от меня не всегда чистая белоснежная так как при доводке на каждом этапе я пробую качество доводки (какой нибудь кухонник правлю заодно ) и если переборщу с алмазной пастой на притире то еще и цвет алмазной пасты на керамику можно слегка получить (оттенок).

Как работает? как я уже писал что вам с oldTorом бессмысленно сравнивать ощущения по сталям, так и мне - мне странно видеть что керамика так работает по мягкой нерже она выдает зеркало и по углеродке тоже не так как на фото... Ну т.е. надо думать над нюансами... по твердости карбиды ванадия она по идее резать не должна и тогда мы видим что? поверхность матово карбидную со срезанным всем остальным? Что называется надо еще наблюдать результаты по другим сталям - буду следить.

Но сам я фанат керамики - я учился точить на ней. Первые купленные мной камни были полноразмерные спайдерко полный набор - медиум, файн и ультрафайн. Я точил тупые кухонники на медиуме стачивая польцы в кровь так как опирался на них для контроля угла удержания.

Я почти всегда за правду! но в этот раз она мне не понравилась калужскокого забанить! Это как можно было приравнять безродную гадость к моей ненаглядной спайдерке??? Т.е. обидно что трудозататы разные а результат похож (хотя как я уже писал ранее что когда точить научился то любым камнем можешь получить резльтат, так настаиваю что это точильщик хороший а чужая керамика... не такая )
И грешным делом в сердцах подумал что не буду больше резать спайдерку... типа обиделся но подумал что м.б. еще один комплект только порежу и больше не буду

Вообще, если говорить о керамике то для суперсталей одна из немногих альтернатив... Алмазы и керамика там рулят. А на карман комби спайдерко 303MF лучший вариант.

Спасибо за отзыв!

Все же как притир она гораздо ядренее, сам ей так и пользуюсь и ремень мой с крокусом

Насчет уничтожения +100500, вся наша заточная работа направлена на уничтожение дефектов рк и первый злодей - резатель-убивец, а дмт просто "попадает" в исполнители нашей воли. Сам подсел на корс, дорого но стояще!

quote:

на счёт грубого не уверен

quote:

на счёт грубого не уверен, тут, скорее всего, напылённые всё же рулят.

рулят по скорости, но имхо работают грубее, по крайней мере ДМТ

------
ИМХО!
Memento Mori, Carpe Diem!

На счёт кончика, частично ушло на гриндере, частично при заточке, но ушло пока что не до конца, уйдёт в дальнейшем. Можно было чуть со стороны обуха подправить, но не стал.

quote:

Scorp_64

Спасибо за обзор. Как всегда, информативно, интересно и исчерпывающе понятно.

Два вопроса.
Первый - как приводили в порядок скругленный при галтовке кончик на Гайде? Просто при заточке на EP сточили или сначала был гриндер?

Второй. Очень интересно Ваше личное мнение, как самого авторитетного для меня практикующего заточника в разделе (может, конечно, есть и другие, но они почему-то тщательно скрывают документальные подтверждения своего мастерства, заменяя их бесконечными экскурсами в теорию, рассуждениями и догадками - не провоцирую, сугубое имхо, имею право ).
Вопрос такой - Если точить строго и исключительно на результат, без эмоциональной подоплеки (ключевой посыл), и у Вас есть возможность выбрать только один заточный набор - это будут камни (водники, керамика, арканзасы и т.д.) без каких-либо алмазов или полный набор веневских алмазов (ну, + ремешок)?
Без компромиссов, микс не возможен - или / или?
Сталь - от простых порошков (RWL, 30-ка) и дальше.

Понимаю, что вопрос, возможно, наивный, но интересна выжимка из Вашего опыта именно в таком ракурсе.
Спасибо.

А вот куда причислить керамику, что-то не совсем понятно. Работает она однозначно медленнее, чем Веневские алмазы, но, кажется, быстрее, чем арканзасы. При чем Калужская керамика работает(судя по фото) ближе к Веневским алмазам и водникам, а УФ Спайдерко работает ближе к арканзасам.
Возможно, Иван подогнал шероховатость УФ как бы в пару к Медиуму, т.е. что-то среднее между Ф и УФ. Уж больно эта УФ быстро работает и всё же не даёт той остроты, что могла бы дать. По идее, после неё нож должен безо всякой ГОИ волос строгать, а он не строгает. Вполне возможно, что она ещё приработается, а пока у неё скорость вашиты и острота блека. Это в общем-то тоже очень хорошо, но, боюсь, что скоро кончится, приработается и будет работать на уровне транса.
Калужская керамика(Ф) работает на уровне Веневского алмаза 7/5, хотя и медленнее, но при этом не засаливается. А учитывая её цену, я бы вполне рекомендовал такой брусочек начинающим покупателям клона ЕджеПро как финишный. Её способности как притира я не проверял, но и как масленый камень она очень даже не плоха.
Таким образом, я не могу однозначно сказать, какая керамика лучше, для финиша ЕДС фолдера, полевого фикса и той и той вполне достаточно. Допускаю, что потенциал у Керамики Спайдерко несколько выше, но и цена у неё тоже 'несколько' выше
Себе я оставлю обе. Ещё поиграюсь. Спайдерко наклею на бланки, а 7мм брусок 'Калужской' керамики и так хорошо себя чувствует.

quote:

Сталь понравилась, если ржаветь не будет

у меня уже с месяц наверное живет на кухне ванадисовый ножичек из тех же краев, но с ТО от Ульданова, не столько ржавеет - сколько темнеет.

------
ИМХО!
Memento Mori, Carpe Diem!

Сегодня ко мне пришел нож с клинком из Ванадис 10. Клинок Бирюкова, оказывается он их вообще незаточенными отправляет. Меня просили заказать как можно с более тонким сведением. Позвонил, трубку взял Алексей, выяснилось, что сведение 0,3(на неточенном) он принципиально не делает, говорит, что производство у него ближе к поточному, времени на изготовление одного клина ограничено, соответственно дерут быстро, при 0,3 могут и отпустить Я попросил потоньше из того, что есть. С комрадом, собирающим нож(классно собрал ) мы договорились, что точить он не будет, совсем.
И пришел красивый нож со спусками, но без подводов и соответственно без РК.
На прямом участке сведение в районе 0,5, на подъёме к кончику начинает увеличиваться и сам кончик 0,8.

Я сегодня точить сначала не собирался, другие дела были, но потом всё же решил проточить, а времени уже осталось не так уж и много. В общем решил сэкономить на количестве фото.

Точить начал с гриндера Г6, прикинул угол по уклономеру и сделал по паре проходов на сторону. До заусёнки протачивать не решился, остановился чуть раньше.

Ребром проточенного царапнул бутыль, есть след и хороший, значит 60+ есть точно, надфиль тоже скользит.

Настроился на 36гр. Драть начал с Корсе пластины, заняло это дело примерно 1,5 часа, можно было бы конечно на гриндере побольше снять, но пока не решаюсь.
Потом Файн,потом Супер Файн, вот после него

Достаточно прилично, нож уже не плохо бреет, канат режет за одно движение.

Дальше Веневские алмазы, 20/14-7/5, вот после 7/5

Потом 3/2-1/0, вот после 1/0

Провел по разику по ремню с ГОИ и порезал волосок, оказывается весь фокус в том, что по ремню нужно вести нежно, а я раньше давил чуть сильнее, чем требуется, в итоге чутка всё же заваливал РК, на бреющую способность это не влияло, а вот волос строгаться не хотел. Снимать этот волосок уже не стал, лень.
Вот клинок после заточки

Сведение конечно выросло до 0,7 на ровном участке, но канат режет легко, значит и по мясу пойдёт. Сталь понравилась, если ржаветь не будет, то будет просто отлично. Дело в том, что я уже неоднократно замечал, если покупаешь у Бирюкова готовый нож, то он отполирован значительно лучше, чем если покупаешь у него просто клинок. А для Ванадиса 10 это может быть критично. Ладно, поживём, увидим.
А так сталь очень интересная, с пластичностью при высокой твёрдости.

Тут мне вспомнилось, что я как то утверждал, что 20/14 работает одинаково с SF пластиной. Попробовал вывести эти вырывы от грубого алмаза с помощью 20/14, точил минут 10 - нет, медленно, всё же SF пластина работает грубее и быстрее. Вернулся на SF, пять минут и забоин не стало

Вот теперь нормально, теперь можно и 20/14 ставить. Резанул канат - легко за 1 раз. Поставил 20/14, проточил.

Потом 7/5

Потом 3/2

Потом 1/0

Нож острый, бреет отлично. Попробовал волос построгать - не очень. Провёл по разу по ремню с ГОИ, вот теперь строгает. Порезал несколько волосков, только один удалось удачно выложить для макро съёмки, за одним на фактуру офисной бумаги полюбовался

Ну что можно сказать, нормально, бреет отлично, волос строгает, канат неполным ходом, в общем - нож острый. Сталь сначала насторожила, но потом всё пошло нормально. Те дефекты, что на первом фото SF, через 5Х не особо и видно, а через 50Х я глянуть поленился , вот и не проточил с первого захода, но грубый алмаз ей всё же противопоказан, только в крайнем случае.

quote:

Но арканзасы всё же не для высокованадиевых

quote:

Originally posted by mjkl:

Так чем точить то его лучше?Ну так для не искушонного пользователя!

Решил точить арканзасами, давно ими по твёрдым высокованадиевым не елозил. Блин, а ведь не зря, медленно точится, очень медленно, а ведь сведение мальнькое(до 0,4 доросло) и клинок-то практически весь почти до заусёнки был алмазом проточен. Но всё же проточил.
Вот вашита

Вот хард

Желтоватая горизонтальная полоска это от пробки, мусор.
Вот блек

Вот блек транслюцент

Последним сначала проточил по всему подводу, а потом приподнял на долю(0,5) миллиметра и ещё проточил.

Нож вроде острый, во всяком случае канат легко режет за 1 движение, а вот бреет грубовато. Достал другие свои ножи из S90V, вроде нормально бреют, правда я их всё же Веневскими алмазами финишировал. Есть один(от Уральцев), там арканзасы, но там и сталь чутка помягче, во всяком случае пока помягче, пока до 0,4 не доточилась.

С горя попробовал поправить на ремне с ГОИ, раз по 10 на сторону, стало явно повеселее брить. Ну и хорошо. Видимо я просто чутка всё же камнями не доработал, а то уже всякие чудеса начали мерещиться, давненько такого не было.
Вот он после заточки

Клювик убрался, нож бреет, канат режет, всё хорошо. Но арканзасы всё же не для высокованадиевых. ИМХО.

Всё-таки не утерпел, прошёлся Веневскими алмазами, вот после 1-0

Пару раз по ремню с ГОИ и вот теперь нож действительно острый.
В тот раз я явно не доработал.

Т.е. сведение в районе 0,65...

Не многовато уже после первой заточки? Как считаете?

Вот таким он пришёл

Не очень понятно. Как будто бы его старательно выточили, а потом чем-то грубым старательно затупили. Хотя, скорее всего, его после проточки хорошенько поёлозили по пасте, он начал мылить(радиус закатался) и его пытались взбодрить чем-то вроде керамического мусата, но не удачно, тут уже протачивать нужно, а не править. Но не важно, главное, как там с прочностью при такой твёрдости.
Настроился на 36гр. Точить начал с грубой пластины, но точить было не много и на РК ей не стал выходить, вышел только F пластиной, а не страшно, вырывов и сколов нет, проточил SF. Вот он после неё.

А ведь очень прилично, ожидал худшего. Нож худенько бреет, канат режет за 1 движение, но с хрустом

Решил дальше точить Венёвскими алмазами. Вот 20/14

Вот 7/5

Вот 3/2

Вот 1/0

Вполне прилично. Бреет хорошо, канат режет не полной длиной клинка, большего мне с него ни чего не надо.
Хорошая сталь, твёрдая, но в меру пластичная. И нож хороший.

Решил дальше точить арканзасами, для низкованадиевых они явно на пользу. Вот вашита

Вот хард

Микросколы всплыли, по идее нужно на вашиту возвращаться, но я на ней и так до явной заусёнки точил, но видимо нужно было больше точить.
Я, кстати, осознал наконец-то почему мне так нравятся Веневские алмазы. Они всё таки алмазы и снимают металла значительно больше и быстрее, чем арканзасы, поэтому удаление дефектного слоя, надраного грубыми алмазами, на Веневских алмазах происходит легко и непринуждённо, а сами они дефектов, за счёт мягкой связки, не оставляют, во всяком случае видимых дефектов. При дальнейших же заточках, не требующих большого съёма металла, можно и просто арканзасами точить.
Эти микрозабоинки под 1-2 сотки под 5-10х лупой тоже разглядеть не получится(не говоря уж о невооружённом глазе), но вот на таких фото, или под 50х микроскопом их видно. Ладно, будем дальше точить, не уйдут, микроподводик сделаю.
Вот блек

Не ушли. Вот блек транс.

Всё равно есть. Нож острющий, бреет хорошо, канат за одно движение в лёгкую, но есть микрозабоинки, под сотку примерно.
Чуть поднял штангу приспособы, где-то на 1-1,5мм, слегка проточил, ещё и какое-то подобие заусенки погонял. Её не видно, по бликам тоже не видно, но по материи ведёшь, одна сторона идёт более гладко. Вроде домаял.

Вроде убрались. Так и оставлю. Хватит с этого китайца. Вроде и сведение 1мм, а за счёт того, что угол всё же не 40гр канат режет хорошо, значит потянет.
Что можно сказать, а с Д2 китайцы явно научились работать, второй нож из неё и всё с ней хорошо. А вот нормально точить они явно не хотят. Конечно и у значительно более дорогих и именитых ножей встречается несимметричность в заточке, но из 4-х моих китайцев она была на всех - это не радует.

quote:

Originally posted by pochemuchka:

А выгоду от этого "изгаляния" какую-то замечаете?

L_YV
В принципе комрад oldTor вам подробно ответил, но я подхожу к этому вопросу ещё проще. Я Веневские алмазы вообще не готовил. Плоскость была в приемлемом состоянии, а поверхность сама доработается. Мою их с Фери, щёткой чищу, ну может когда-нибудь и придётся их взбодрить. Но что-то с КК связываться не хочется, боюсь в подложку внедрится

То, что после 7/5 3/2 дало зрительно более грубую поверхность я тоже замечал, острота увеличивается, но шероховатость выглядит грубее. А Вы посмотрите, там же разный наполнитель, вот оно так и выглядит, после жёлтой стороны(медь) поверхность выглядит более гладкой. Ну а от разнородности ни куда не деться, по идее, после 1/0 поверхность должна быть как после ГОИ на круге - т.е. сверкать и сиять(на фото выглядит как чёрная), а она вся в царапинах. Её конечно можно заполировать, бланк со шкуркой и после мирки 2000-2500 всё будет сверкать как зеркало, хотя зернистость у 2500 и достаточно грубая, но вот блеск даёт только в путь, с другой стороны - а оно Вам надо, это сверкание?

quote:

Originally posted by Alex.P:

Веневские алмазы лишены этих недостатков, а результат вполне меня устраивает.

quote:

Originally posted by Alex.P:

А вот освежить в последствии заточку вполне можно будет и арканзасами, там уже не потребуется формирование РК, так что объём работы будет не большой, можно будет и поизголяться.

Веневские алмазы лишены этих недостатков, а результат вполне меня устраивает.

А вот освежить в последствии заточку вполне можно будет и арканзасами, там уже не потребуется формирование РК, так что объём работы будет не большой, можно будет и поизголяться.

quote:

Originally posted by Alex.P:

С арканзасами пока решил не связываться

Перед заточкой царапнул бутыль, есть след, надфиль не цепляет, ну в районе 61ед вроде есть.
Угол намерил 40гр, настроился на 38. Точить начал с F алмазной пластины. Да, есть небольшая несимметричность, но не большая. Сведение на подъёме чуть увеличивается, но в меру. В общем на проточку ушло минут 15-20 - это очень не плохо, хорошо даже. И точится хорошо, вырывов нет, заусёнка есть, но не достаёт, т.е. с пластичностью всё нормально. Вот после F пластины.

Потом SF пластина, тут уже минут 5.

Если после SF убрать заусёнку, то нож уже хорошо бреет, грубовато конечно, но хорошо. Канат режет за 1 движение, но с усилием, прямо чувствуется, как с хрустом волокна как бы перепиливаются.

С арканзасами пока решил не связываться, проточил Веневскими алмазами. 20/14 7/5 3/2 1/0 ушло минуты по три четыре на хон. Вот чистовой вариант

Хорошо бреет, канат за 1 движение и усилие уже поменьше, чем после SF. Так пока и оставлю.
В заточке сталь понравилась, да думаю и в работе не подкачает.

quote:

Originally posted by Alex.P:

Настроился на 37гр, сунулся точить, а одна сторона сразу в плоскость попала.
...
Перешел на другую сторону, а там практически по спускам елозит. Блин. Заточка то - а-ля Кизляр, в корень не симметрична. Блин. Я понимаю - дешёвенькая серийка, но тут-то 12т и такая хрень. Вот честно не ожидал. Видимо Чебурков на узбеков в заточке перешёл, ну либо учеников начальной проф школы.

Настроился на 37гр, сунулся точить, а одна сторона сразу в плоскость попала. Перепроверил угол настройки, нет, не путаю 37гр. Подумалось, видимо при замере первоначального угла напутал, ну ладно. Слегка проточил одну сторону, ещё порадовался, что начал не с Корсе, а с Файн пластины.

Перешел на другую сторону, а там практически по спускам елозит. Блин. Заточка то - а-ля Кизляр, в корень не симметрична. Блин. Я понимаю - дешёвенькая серийка, но тут-то 12т и такая хрень. Вот честно не ожидал. Видимо Чебурков на узбеков в заточке перешёл, ну либо учеников начальной проф школы.

Ладно, хон менять не стал, да и несимметричность полностью не вывел, но формирование подводов заняло около часа и это при том, что сталь очень легко точится. После F проточил пластиной SF, это уже быстро, минут 5-6.

Дефектов нет. Канат за 2 движения. Точим дальше.
Венёвские алмазы 20/14,7/5,3/2,1/0. Минутки по 4-5 на хон.

По паре раз по ремню с ГОИ и всё хорошо. Бреет в лёт, канат за 1,5 движения. Конструкция у ножа не самая монументальная, сильно давить не получится, так что и 1,5 это нормально.

По стали. Ну, возможно, чуть мягковато. Но, с другой стороны, нож для чего-то серьёзного явно не предназначен, так, дачно-пикниковый, по продуктам. На этой роли и 58-59 вполне потянет, опять же в правке выигрыш, по идее легче правится. В общем, поживём - увидим.

Вот на основании этих не хитрых наблюдений я их и разделяю. Т.е. идеальная сталь должна быть прочной(не давать крупных дефектов при заточке алмазами), заусенка при заточке быть должна, но в меру. Вот по сути и всё.

Попадались конечно исключения - та же чешская Д2 от Шокурова(при заточке замаяла заусенкой, а в работе вроде нормально), но такие исключения случаются достаточно редко.

Тут ещё конечно вопрос - к чему стремиться? Если что бы нож обязательно из волоска карандаш мог сделать, то тогда можно(нужно) дальше в глубь лезть, а если что бы хорошо брил и злобную пеньку хорошо хрумкал, то моих простеньких умозаключений вполне достаточно. ИМХО.

Ещё перед заточкой прошелся по спускам войлоком с ГОИ. Галтавка, а это именно она, показалась мне чуть шероховатой. Примерно по 15 минут на сторону и стало повеселей, до стоунвоша на фирменной серийке конечно далеко, но всё же не так, как было.

Вот так выглядела РК до заточки

Точил последовательно тремя алмазами из дешовых американских(?) пластин, C,F,SF. Времени на три хона ушло минут 20-25. Вот что получилось

Нож уже в меру острый, крупных дефектов на РК нет, бреет, канат за одно движение режет, но с усилием.

Проточил Веневскими алмазами:20/14,7/5,3/2,1/0.

Это уже после 1/0.
На 4 хона ушло минут 15-20. Сведение получилось чуть меньше 0,4.
Нож отлично бреет, канат режет с лёгкостью. Больше мне от него и не надо.

Сталь понравилась, не знаю как там на счёт 63ед, но с прочностью и пластичностью, судя по заточке, всё нормально.

Сегодня ко мне пришел очередной нож.
Увидел на Барахолке нож от не знакомой мастерской Ульданова, материалы не плохие, цена не высокая, купил. Продавец честно предупредил, что типа пытался точить, получилось не очень.
Вот он пришел.

Как-то не очень изящно, вроде без явных косяков, но как-то не так. И ещё этот шип у больстера торчит. Но в руке нож сидит удобно. Попробовал этот шип убрать, 10 минут жужжания бормашинки и шипа нет.
Это уже после заточки

Тоже конечно не очень, но уж лучше так.

Заточка.
Заточен нож был своеобразно

Линза, начинающаяся как примерно 40гр и переходящая в 50 и плюс микроподвод, не знаю уж на сколько градусов. В общем бумажку всё же режет, не бреет и в канат вообще не лезет, перепилил за 10 движений половину и решил дальше не продолжать.

Перед заточкой традиционно царапнул бутыль и попробовал надфилем, след есть, надфиль скользит, ну значит около 60ед. Точить начал Грубым из пластины, на формирование подводов ушло практически 1час, хотя точил на 40гр. Вот что получилось.

Сташненько, но для грубого потянет. Кстати, вот этот ужас канат перерезает за 2 движения, но с усилием.
Потом Файн, потом Супер файн - тут уже на хон уходит 5-6 минут. Вот после SF.

Вот это уже прилично. Канат за 1 движение, с усилием правда, бреет, но грубовато.
Проточил Веневскими алмазами. 20/14,7/5,3/2,1/0 тоже по 4-5 минут на хон
Вот после 1/0

Вот в принципе и всё, осталось по паре раз по ремню с ГОИ и нож готов.
Бреет отлично, канат режет за 1 движение, больше от Универсала мне ни чего не нужно.
Сталь понравилась, нормальный Elmax, радует, что на просторах России с ТО вроде бы всё устаканилось. Народ перестал ломиться в сверхтвёрдость, ну и слава Богу.

quote:

Originally posted by Alex.P:

Только вот не надо нас маньяками обзывать

Только вот не надо нас маньяками обзывать , мы просто точить любим, что бы остро было

Нам ведь не требуется изготовить нож полностью, только заточить - поэтому это для нас очень важная операция

quote:

Originally posted by Alex.P:

Ну а что касается первоначальной заточки, судя по всему по подводам прошлись чем-то полирующим и завалили РК. Мои средства контроля не позволяют это увидеть, 50х маловато, но другого объяснения у меня нет.

В общем за несколько минут на гриндере срезал примерно 5мм кончика. Вот, что было и что стало.


Нижний нож на фото это уже после заточки.
За одним и радиус подъема к кончику стал чуть покруче, ну и дроп пришлось чуть добавить. На кончике получилось около 1мм. В таком виде мне как-то больше нравится, как-то спокойней воспринимается.
Заточка.
Нож пришел в каком-то странном состоянии, с точки зрения заточки. Сведение тонюсенькое, вроде должен резать как меч джидая. Но что-то не похоже. Бумагу режет, за волосы на голове пытается цепляться, но практически не бреет и канат только за 4-5 движений. Сначала подумал, что они его просто на гриндере ширкнули и всё, но фото показало шероховатость не соответствующую гриндеру

Т.е. явно приличная шероховатость. Подумал, может угол заточки велик, померять угломером с такими подводами не представляется возможным, ладно при заточке разберусь.
Ещё перед тем, как срезать кончик, я основательно поцарапал бутылку, царапает и надфиль проскальзывает, значит около 60ед. там есть.
Сведение тоненькое, значит малый угол заточки ни как не подойдёт, ближайшая метка оказалась на 41-42гр, так и настроился.
Срезая кончик волей-неволей срезал РК на участке где-то 1,5-2см, т.е. там просто ровная площадка организовалась, от 0(где РК ещё осталась) и до 0,8-1мм на кончике. Так что протачивать начал Грубым алмазом из пластины. Проточилось достаточно быстро, я ожидал большего объёма работ и, кстати, угол заточки примерно совпал с первоначальным. Поставил Файн из пластины - буквально один проход(уже по всему клинку) и мощная заусёнка, ещё по проходу на сторону - вроде уже поменьше, но и проходы с гораздо большей поддержкой хона(меньше давление) и не полной длиной.
Точно так-же прошелся Супер Файн из пластины.

Что-то как-то грубовато смотрится, нож уже плохонько бреет, канат режет за 1 движение, но всё равно, как-то неожиданно грубовато. И заусёнка реально не то что-бы достаёт, но как-то она поменьше должна быть.
Решил проточить Веневскими алмазами. 20/14, 7/5, 3/2, 1/0
Проточил, на каждый хон буквально по 1-2 минуте, заусёнка перестала чувствоваться только на 1/0 - обычно она и после 7/5 практически не ощущается.

Нож острый, отлично бреет, канат за не полный ход клинка, но ощущение, что как-то всё грубее, чем должно быть, да и по фото вид рисок совсем не соответствует 1/0.
Решил попробовать пройтись транслюцентом, обычно он уже металл не снимает, но тут у меня всё работает на шаг или на два грубее, чем обычно, попробую. Проточил, тоже буквально 2-3 минуты

Хм..., да он берёт на уровне Вашиты. Странно. Нож вроде острый, бреет отлично, канат отлично, но как-то всё странно.
Попробовал чутка пригладить на ремне с ГОИ, угол постарался не заваливать.

Похоже даже ГОИ что-то снимает, во всяком случае на переходе спуск-подвод явно видно.
На этом решил остановиться. Нож острый, с этим всё нормально. Не нормально поведение стали при заточке. Все абразивы явно работают грубее, чем при заточке ножей со средними по величине подводами. Я уже точил ножи со сведением 0,1-0,2мм, но как-то не обращал внимания, что не просто быстро точится, но и как-то по другому точится.

Возможно всё дело в том, что на столь маленьком подводе стандартное давление является избыточным, на единицу площади приходится гораздо большее усилие, т.е. поддерживать хон нужно сильнее. Если исходить из этого, тогда становится понятна и излишняя заусёнка, мы(я) её просто выдавливаем из стали. Ну и становится понятным ощущения, что хоны работают грубее, чем оно должно бы быть.

Ну а что касается первоначальной заточки, судя по всему по подводам прошлись чем-то полирующим и завалили РК. Мои средства контроля не позволяют это увидеть, 50х маловато, но другого объяснения у меня нет.

Ну а вот о свойствах стали я пока сказать толком не могу, твёрдость вроде в норме, с пластичностью тоже всё хорошо, а вот как себя поведёт при работе - надо будет посмотреть.

quote:

Originally posted by Alex.P:

Сталь в заточке показалась достаточно крепкой и, кажется, "плакал зерном - каши было очень много для порошка" свидетельствует о том же.

quote:

Originally posted by Alex.P:

Получить мыло(полностью угробить микропилу) на прочной стали, мне кажется, проще, чем на менее прочной.

quote:

Originally posted by Alex.P:

кажется, "плакал зерном - каши было очень много для порошка" свидетельствует о том же.

quote:

Originally posted by Alex.P:

Кстати, из под арканзаса мыла пока ни разу не получал.

quote:

Originally posted by Alex_klg:

Чтоо этоо было???

Получить мыло(полностью угробить микропилу) на прочной стали, мне кажется, проще, чем на менее прочной. Кстати, из под арканзаса мыла пока ни разу не получал.

Настроился на 40гр и так сведение не маленькое, где-то под 0,6. Точить начал с Корсе алмаза из пластины, планировал на РК им не выходить, но заточка оказалась не симметричной, одна сторона 30, другая 20. Придется выходить на РК и процесс этот будет не быстрым.
Часа через 2,5 , с перекурами, проточил.

А ведь для Корсе очень даже не дурно, в предыдущих заточках результат был после него хуже. А тут конечно грубо, но без особых дефектов.
Точим дальше, это всё уже гораздо быстрее, минут по 10 на хон и даже меньше.
Это Файн из пластины

Нож по ощущениям сравнялся с первоначальной заточкой, хотя выглядит и грубее. Пытается брить, канат режет за 2 движения.

Это Супер Файн из пластины

Уже вполне бреет.

Вашита

Мой то ли Софт, то ли Хард. Придется наверное звать его Хардом, как мне его и продали.

И на финише Блек Транс(Блек решил опустить) и немного ремня с ГОИ

Ну что, нож отлично бреет, канат режет за 1 раз, для ЕДС вполне потянет.

Сфотографировал кончик

Мда. А ведь кончик то я толком и не доработал. Под 5х лупой ни чего не видно, но на фото и под 50Х видны пара микродефектов, сотки по 2-3, да и шероховатость какая-то не совсем Ладно с этим в следующий раз разберусь.

Что можно сказать про сталь. А хорошая сталь, прочная. С пластичностью всё в порядке. Заусенка присутствует до последнего. Даже после Блек Транса пришлось её на ремне с ГОИ погонять. Немного смущают микродефекты на кончике, но возможно я их после Корсе не вывел. В общем нормальная сталь, им(китайцам) ещё бы симметричную заточку научиться делать и вообще всё было бы хорошо, сталь термичить они, похоже, уже научились.

Про CTS-204P ни чего не скажу, у меня из неё первый нож и она мне показалась вполне удачной. А вот 20CV было 5шт и фирменных(Хиндереры, Сог) и наши - от DrWinter, форумный от Асгарда. На Хиндах показалась достаточно пластичной, на Соге - суховатой. От Михаила была чуть мягковатой, а вот форумник попал в оптимум. ИМХО.

По М-390 тоже самое, от мягковатой на ВМ(710,755,806) и то, на 755 показалась чуть потвёрже, до Бирюковских, Винтеровских фиксов, где она явно посуше.

Ну а уж S30V это вообще на любой вкус, да даже у того же Боса было минимум 3 варианта ТО - 58ед на Simonich 895, около 60 на Кабеласовском 192 Баке и явно за 61 на 347 Vantag Pro.

Т.е. чисто сталь и производитель стали это ещё далеко не всё, важнее кто и под какие задачи её термичит. ИМХО.

quote:

Originally posted by Alex.P:

Может у них партия от партии отличается?

ещё зависит от технологий микронизации/агломерации, я подозреваю, что у Carpenter они отличаются...
но как бы то ни было, то что было у меня вело себя как какая-нибудь неудачно оттермиченная Аогами или вольфрамовый быстрорез

20CV ведёт себя очень схоже с S30V, но твердость выше и прочнее
M390 более пластичная, а эта CTS-204P так и норовила посыпаться...
