Не от хорошей жизни

Свободный затвор, выстрел с открытого затвора, УСМ от ПП Шпагина, плечевой упор от Vz245/26,штамповка, сварка, трубчатые полуфабрикаты, простой и дешевый образец.
ТТХ:
длина 605-880мм
длина ствола 300мм
нарезы 6 прав.
масса 3,58 кг
емк. магазина 25 патр
темп стрельбы 1000-1100 выстр/мин.
в призводстве с 1991 г.
2. "Crogar M 91", cal. 7.62x25 mm

Из изображения предполагаю свободный затвор, одиночный - непрерывный огонь, трубчатые п/ф для ствольной коробки и кожуха, рукоять затвора слева-гильзы вправо. Длина с откинутым упором 820мм, емк. магазина 32 патрона, в призводстве с 1991 г, выпущен в единичных экземплярах.
3."Jelen", cal. 7,62x25 mm

Тут комментарии излишни. Длина волыны 460мм, коробчатый магазин имеет габариты 140x25x50мм

4."Zagi M 91", cal. 9 mmP

Сработан на базе "STENa" с тем же переводчиком, ударно-спусковым механизмом, способом предохранения, не менее забавным плечевым упором, корпус УСМ литой пластиковый.
ТТХ:
длина 565-850мм
длина ствола 220мм
нарезы 4 прав.
масса 3,41 кг
емк. магазина 32 патр.
в призводстве с 1993 г.

5."Pleter 91", cal. 9 mmP

Дизайн - ПП "Виньерон", затвор- по мотивам STENa, огонь только непрерывный, магазины от "Узи",длина с выдвинутым плечевым упором 710мм,в призводстве с 1991(?) г.

6."Alka M-93", cal. 9 mmP

Свободный затвор с набеганием на ствол, внутри спусковой скобы переводчик(или это предохранитель?), коробка явно из профильной трубы, плечевой упор как у Vz61,у дульного среза пропилы-компенсаторы, магазин здорово похож на него же у МР38/40,длина с откинутым плечевым упором 630мм, в призводстве с 1993 г.

7."Ero", cal. 9 mmP

Копия "Узи", ПП "Mini Ero" отличается от "Micro Uzi" откидной на шарнире крышкой ствольной коробки, плечевым упором как у "Ингрема" MAC 10,пластиковой накладкой под пальцы перед спусковой скобой. Мануал на "Ero" есть на www.uzitalk.com В производстве с 1993 г.(?)

Все данные из открытых источников, на практике проверить сложно. Не стал "Agram 2000" выкладывать -и так все в курсе. В рвзвитие темы можно выложить несколько "Борзов", ПП Тираспольского МЗ(совсем мало информации!). По хорватским ПП и не только есть страница http://www.mup.hr/main.aspx?id=1120 по производству ПП на Палестинских территориях(40-50-х гг.)есть статья "Пистолеты -пулеметы АОИ" Алекса Резникова, он же Magnum http://www.waronline.org/IDF/index.shtml

Думаю,ПП самое простое и технологичное оружие. Сделать качественный пистолет или винтовку гораздо сложнее.

Кстати из всех приведеных здесь ПП "аграм" отличает то что он похоже делался без оглядки на некий прототип.

7."Ero", cal. 9 mm - а с этим ПП похоже ошибка. Запостили обычный УЗИ

а какой он хоть?

и наслаждаетесь...

вот к примеру у Макса Попенкера страничка http://world.guns.ru/smg/smg38-r.htm

quote:

7."Ero", cal. 9 mm - а с этим ПП похоже ошибка. Запостили обычный УЗИ

Педарачу про армянскую стрелковку не довелось увидеть, а жаль. Меня хороший знакомый(спецназ МВД)уверял, что некоторое из называемого "Борз" делают именно в Армении.
Далее "Борзы":

фото справа- автор М.Евстафьев
Есть еще фото из "Оружия", там вариант с глушителем-выложу чуть позже.

а телепередача у меня есть я скачал. файл я сейчас выложил, ссылка в разделе "тактического оружия"

Они еще булпапы калаша делают и очень интересный пистоль.

quote:

Originally posted by Боливар:
ну так как было заявлено там армянами, что самый известный "борз" который К6, - он обычно на фото это есть армянин чистокровный и чечены его огребли во время войны в абхазии. на фото 4-й во втором ряду

Вот фото я делал аж в 1994 году...

Только сайт сейчас, по ходу, на реконструкции и подробно освещен только"PLETER", даются сканы статьи из хорватского оружейного журнала 'Магнум' и живые фото. Магазины - копия 'Узи', затвор здорово похож на затвор 'STEN'a, у образцов на фото исполнение качественное.
ТТХ:
Длина 520/700мм
Ствол 220мм
Масса с неснаряженным магазином 3,15кг
со снаряженным(32 патрона) 3,55кг
начальная скорость пули 390 м/с(масса пули не приводится)
темп стрельбы ок.630 в/мин.
Судя по плакату на входе, есть вариант "PLETER" с интегральным ПБС.

И вот еще транклюкатор из Колумбии( хотя и не партизанского производства): COLUMBIAN POLICARPA 22-2 DUAL, ПП кал. 22 lr, разработан HEINRICH VON WIMMERSPREG (Генрихом фон Виммершпрегом) из Австрии, права на производство и продажу переданы THE VENUS CORPORATION OF UTIC MICHIGAN,
но производство не задалось, немного поделали в Колумбии, но и там не пошло.

З.Ы.Вопрос к Санычу: а Вы это чудо армянское разбирали? А если разбирали, то может и фотографировали в разобранном виде?

quote:

Originally posted by Kosta_g:

З.Ы.Вопрос к Санычу: а Вы это чудо армянское разбирали? А если разбирали, то может и фотографировали в разобранном виде?

Нет, врать не буду, не разбирал, увы....

------Подобные 'стаканы' упоминает и О.Валецкий в 'Югославской войне'

Приднестровье - территория вне закона
Приднестровский беспредел
Эдуард Петров'Вести' Выпуск от 25.11.2001
Тираспольский завод имени Кирова. Цех заставлен пушками и гранатометами. Много деталей к оружию.
Предприятие "Электромаш" до сих пор считается секретным объектом. Здесь производят глушители к пистолетам. Официально же завод выпускает товары народного потребления: электродвигатели, солнечные батареи и лапшерезки, которые пользуются большим спросом у местного населения.
Еще один объект - завод "Прибор". В одном из корпусов налажен выпуск боевого оружия. А вот и подробный список товаров народного потребления: подствольные гранатометы "Гном", "Пчела", минометы "Граб" и "Катрин". Оружие отправляют постоянным клиентам в Афганистан, Пакистан, Ирак и Чечню.
Далее:
Как передает РИА "Новости", в докладе, подготовленном госкомиссией Молдавии, уточняется, что "тираспольский завод "Прибор" за последние годы выпустил более 50 единиц 20-ствольных установок для запуска реактивных снарядов, которые монтируются на платформе автомобилей ЗИЛ-31 и "Урал-365", 20 из которых переданы силовым структурам Приднестровья, а 30 попали в Абхазию. Этот же завод выпускает и противотанковые гранаты СПГ-9, минометы калибром 88 и 120 мм, ручные минометы "Катран" 50-миллиметрового калибра".

По данным госкомиссии, тираспольские заводы "Электромаш" и "Металорукав" ежегодно выпускают около 900 пистолетов ПМ калибром 9 мм и 500 пистолетов ТТ /7 мм/, более 1000 автоматов АК.

На заводе им. Кирова в последние годы было развернуто производство гранатометов НПГМ-40 для автоматов АКС-74, отмечается в докладе.

По данным комиссии, "Электромаш" и завод им. Кирова наладили серийный выпуск противотанковых гранатометов СПГ-7, гранатометов "Пчела" и "Гном", минометов "Катран" и "Василек", переносных ракетных установок "Дуга", автоматов "Полисмен" и "Барс", замаскированных под кейсы.

"Начиная с весны 1997 г. Рыбницкий металлургический завод ежегодно выпускает по 200-600 минометов калибра 82 мм, противопехотные мины "ПНД" в деревянной обшивке, которая не позволяет выявлять их с помощью металлоискателей",- подчеркнули источники в госкомиссии.

"Комиссия располагает сведениями о том, что оружие приднестровского производства использовалось в "горячих точках" в СНГ, в частности, в Чечне и Абхазии. Комиссия не исключает, что вооружение приднестровских заводов, а также оружие, хранящееся на складах бывшей 14-й армии, поставлялось тираспольским режимом в Турцию и Югославию",- подчеркивается в докладе.

Kommersant.ru
НОВОСТИ 03.12.2002, ВТОРНИК, 20:43
----Зацените! Образцы(в том числе и невиданные доселе) пачками ставятся на производство-вот это размах, это зачот.
P.S. Пистолет-пулемет из Гватемалы:CELLINI-DUNN, SM-9

www.xdtalk.com

quote:

Сегодня начну с Приднестровья:
... "стаканы", изготовленные на одном из заводов Тирасполя, были для защитников Приднестровья настоящей "выручалочкой" - наворачивались на ствол автомата вместо компенсатора, внутрь плотно до буртика запалом вперед вставлялась РГД-5, при этом рычаг поджимался приваренной к корпусу "стакана" пластиной. Выдергивай чеку и все - выбирай цель да стреляй! Правда, в магазине должен быть холостой патрон. Все манипуляции занимали несколько секунд, но зато граната летит метров за пятьдесят!

У нас палестинцы тоже похожую технологию пользовали. Вставляли в стеклянный стакан гранату без чеки. Стакан пращой закидывался куда надо, там стакан при приземлении разбивался и привет.

quote:

У нас палестинцы тоже похожую технологию пользовали. Вставляли в стеклянный стакан гранату без чеки. Стакан пращой закидывался куда надо, там стакан при приземлении разбивался и привет.

quote:

Originally posted by Kosta_g:

Вот мозгачи, @ля! Мне бы и в голову не пришло.

Ага одно плохо, звон слышно, как услышал есть 4 секунды, Кто не спрятался, я не виноват.
А еще они лазерный целеуказатель из лазерной указки делали.
Плохо только, что спектр видимый.

quote:

Originally posted by Kosta_g:

Вот мозгачи, @ля! Мне бы и в голову не пришло.

quote:

Originally posted by LOS':

...
А еще они лазерный целеуказатель из лазерной указки делали.
Плохо только, что спектр видимый.

quote:

Originally posted by ОРДЫНЕЦ:

Почему плохо, LOS'?
Наоборот должно быть?

Ну как, это только в кино красную точку невооруженным глазом видишь, обычно она в другом спектре, так что ее только через прицел разглядеть можно.

quote:

Originally posted by ОРДЫНЕЦ:
Естественно. Поэтому и удивлён. Указка - демаскирует!!!
Чем для Вас, дружище LOS', это плохо?

для нас хорошо

quote:

А какой ПП самый простой по конструкции из известных ВООБЩЕ ?

quote:

Originally posted by :

размеры "ласточки" под оптику/колиматор совпадают с "ласточкой" для передней рукоятки

quote:

Originally posted by bulawog:

Пока лазил по сети - нашел вот такую книжку...В тему:

quote:

Originally posted by :

1. кавказских револьверов

ПАЛЕСТИНЦЫ ВООРУЖАЮТ СМЕРТОНОСНЫМ ОРУЖИЕМ ДЕТЕЙ
Cамодельное огнестрельное оружие, предоставленное детям. Андеркаверная команда IDF , действующая возле Mevo Dotаn, нашла двоих палестинских детей, которые были вооружены самодельным оружием для стрельбы по автомобилям возле их села Kfаr Kаbаtiа . Палестинские группы террора используют детей и еще более цинично - для выполнения терактов. Большой заботы есть факт, что дети вербуются моложе и моложе для таких действий террора.

quote:

Originally posted by :

кстати а никому не попадались фоты/схемы/чертежи родного скорпионовского глушителя, причем интересуют все: и чешский и югославский (если они отличны)

quote:

Originally posted by Kosta_g:
Как передает РИА "Новости", в докладе, подготовленном госкомиссией Молдавии, уточняется, что "тираспольский завод "Прибор" за последние годы выпустил более 50 единиц 20-ствольных установок для запуска реактивных снарядов, которые монтируются на платформе автомобилей ЗИЛ-31 и "Урал-365",

Пытаюсь вспомнить такие автомобили - не вспоминается...

------
Ребята, давайте жить дружно!

quote:

Originally posted by :

а почему ПБС, а не глушитель???

Вроде как ПБС - это конкретная модель глушителя звука выстрелов для АКМ который выпускался в 61-62 г.г.

quote:

Originally posted by Всеволод:

Как передает РИА "Новости", в докладе, подготовленном госкомиссией Молдавии, уточняется, что "тираспольский завод "Прибор" за последние годы выпустил более 50 единиц 20-ствольных установок для запуска реактивных снарядов, которые монтируются на платформе автомобилей ЗИЛ-31 и "Урал-365",

Пытаюсь вспомнить такие автомобили - не вспоминается...

quote:

Как передает РИА "Новости", в докладе, подготовленном госкомиссией Молдавии, уточняется, что "тираспольский завод "Прибор" за последние годы выпустил более 50 единиц 20-ствольных установок для запуска реактивных снарядов, которые монтируются на платформе автомобилей ЗИЛ-31 и "Урал-365",

Пытаюсь вспомнить такие автомобили - не вспоминается...

Причем неправильная Ичкерия: во-первых, полумесяц со звездой в правом верхнем вместо левого верхнего, во-вторых, пропорции неправильно выбрали: в оригинале 3/5 высота/ширина, а тут квадрат. Мелочь, но существенная. Вердикт - самодеятельность еще хуже, чем ствол, рядом с которым ЭТО лежит. Как следствие - какое-то добровольно-патриотическое формирование, обделенное баблом.

quote:

Originally posted by AllBiBek:
А вот 356-й Урал...

Может быть имелся ввиду Урал-375? Карбюраторный, который был до дизельного Урала-4320? Внешне они очень похожи, отличаются мелкими деталями.

quote:

Originally posted by El caudillo:

а ссылку можно

quote:

Originally posted by El caudillo:

Вот еще один партизанский самодел

quote:

пистолет-пулемет под патрон автомата Калашникова

quote:

Originally posted by El caudillo:

А фотки других модификаций этого чуда есть?

quote:

Originally posted by El caudillo:

Если кому надо, могу выложить статью из "Мастер-Ружье" про чеченский ручной гранатомет

quote:

Originally posted by El caudillo:

Надо?

quote:

Последовательность работы предохранителя странная: верхнее положение флажка- одиночн, среднее - "АВ", нижнее - "ПР"

quote:

Originally posted by El caudillo:

А на мелкой фотке разве не первый вариант Борза?

quote:

Originally posted by El caudillo:

Стащил откуда-то из архива форума - опять партизанский самодел, в стиле МР38

quote:

Originally posted by LOS':

У нас палестинцы тоже похожую технологию пользовали. Вставляли в стеклянный стакан гранату без чеки. Стакан пращой закидывался куда надо, там стакан при приземлении разбивался и привет.

Афганская конструкция. Так делали, когда гранату метали сверху вниз в горах и замедлителя не хватало - граната рвалась не долетев до места. Брали стакан и...

quote:

Originally posted by Kosta_g:

Есть фото самодельного пистолета-револьвера Толстопятовых

quote:

Плюс масса инфы непосредственно по Люксу - в.т.ч. погибшие Люксембуржцы в частях КА!!! (бывшие военнопленные)

quote:

Originally posted by El caudillo:
... Помимо своих "подвигов" они прославились тем, что использовали самодельные пистолеты-пулеметы весьма высокого качества. У меня есть только одна фотка, опять-таки утянута с любимого форума В связи с этим просьба - у кого есть информация по этим девайсам, выкладывайте, а то весь Инет обрыл и хоть-бы что
forum.guns.ru

Вот тут есть фото ("самодельный пистолет-пулемет выполненный по схеме Толстопятова")

http://ru.wikipedia.org/wiki/Банда_братьев_Толстопятовых

однако на высокое к-во не похоже

"по некоторым версиям, эта конструкция позже была скопирована чеченскими боевиками при создании пистолета-пулемета с кодовым обозначением "Борз")" и картинка имеет имя Borz.jpg
http://www.expert.aaanet.ru/arhiv/fantomas.htm "...и два самодельных автомата - один малокалиберный и второй, стрелявший шариками калибра 7,9 мм..."

quote:

Originally posted by ventyl:

по некоторым версиям, эта конструкция позже была скопирована чеченскими боевиками при создании пистолета-пулемета с кодовым обозначением "Борз"

quote:

Originally posted by bons:

Потроха вроде от СВТ-38

quote:

Originally posted by bons:

рукоятка не пойму от чего с надписью Pachmayr Los Angeles

quote:

копаную СВТ восстановили в новой фурнитуре, бо родная сгнила

quote:

он поди вверх-назад откидывается

quote:

Originally posted by bons:

Приклад и верхняя ручка точно не самопальные. Вопрос от чего?

quote:

Originally posted by bons:

Откидывается вниз и назад

quote:

Originally posted by bons:

Рукоятка состоит не из накладок, а целиковая

quote:

ЕМНИП, обрезиненная "спортивная" Pierse Grip, ложится на многое-от ПМа до М1911А1(финнский импорт

quote:

Originally posted by tramp:

А ПП Каракут, про него, ЕМНИП, в каком-то оружейном журнале писали, типа специально созданном для подобных случаев производства. Компоновка странная.

quote:

Originally posted by Kosta_g:

А более развернуто можно?

Читал статью по ПП в каком-то оружейном журнале("ОРУЖИЕ И ОХОТА" ?), в т.ч. упрощенным, две модели странного вида позиционировались как специально спроектированные для изготовления партизанами.

quote:

Originally posted by Kosta_g:
Фото с Вики вроде правильное, в док.фильме такой показывали, вот только пишут постоянно про малокалиберные ПП, а Толстопятовы клепали их и под 7,62х25 мм ТТ, и под самодельные патроны ХЗ калибра, причем при стрельбе последними пули якобы чуть ли не сейфы насквозь пробивали(утверждение на совести Каневского, он озвучил), все ПП были с магазинами перед спуск.скобой, магазины чаще секторные и зело сильно гнутые.

Машинка эта в музее МВД. я в свое время ей заинтересовался даже нашел тамошнего оружейника. давно это было, но застряло в памяти что вроде бы там использовался и патрон Наган. Но это скорее всего я уже плохо вспомнил.

quote:

Originally posted by tramp:

Читал статью по ПП в каком-то оружейном журнале("ОРУЖИЕ И ОХОТА" ?), в т.ч. упрощенным, две модели странного вида позиционировались как специально спроектированные для изготовления партизанами.

да в старом "мастер ружье" была статья Скрылева. есть разрезы этих самых каракуртов.
На мой взгляд ынициативная проработка ПП самого СКрылева.

вообще И.Скрылев тут в ножевых форумах бывает, можно спросить, откуда

С уважением, Студент

quote:

Originally posted by Student:
Фигасе!!! Да это ж точная копия ППС, только покороче. Имелся полный комплект чертежей, что ли? И не самое бестолковое КБ?

С уважением, Студент

несколько лет назад по этому ПП целая ветка была здесь на истории оружия и "фотосессия" от владельца. вот только непомню кто и когда

quote:

да в старом "мастер ружье" была статья Скрылева. есть разрезы этих самых каракуртов.
На мой взгляд ынициативная проработка ПП самого СКрылева.

вообще И.Скрылев тут в ножевых форумах бывает, можно спросить, откуда

quote:

Originally posted by Боливар:

несколько лет назад по этому ПП целая ветка была здесь на истории оружия и "фотосессия" от владельца. вот только непомню кто и когда

quote:

Originally posted by Kosta_g:
Архив отработал весь.Ещё месиц назад. Ничего не нашел.

Про ППС на 9-ПМ
я тут прописался году в 2003 и где то тогда же была ветко про него. ОН у кого то из участников был. И информации о нем никакой не имел что и откуда. я сам попробую пошарить.

вот нашёл ту веточку

"9мм ППС-43" автор: BOMBCAT 19-12-2003 10:11

quote:

Originally posted by Kosta_g:
Что-то не заметил особой простоты пр-ва у "Каракута", цитата:"рассчитан на заводское производство"
P.S.Боливар, так он таки грузинский и таки из Зугдиди?

Честно говоря, что зугдиди что грузия мне из владивостока все едино.
Разве это не одно и то же?
про "каракурты" в статье Скрылева ничего не сказано. Все что было - на картинке. Я просмотрю еще раз, может даже распознаю статью, сюда кину, но там больше про "борз" и суда по всему про конфискаты из музея МВД.

quote:

Originally posted by Боливар:

Я просмотрю еще раз, может даже распознаю статью, сюда кину, но там больше про "борз" и суда по всему про конфискаты из музея МВД.

позже в полицейской хронике я увидел точно такой же ПП изьятый у преступников. значит экземпляров было более чем один)))

quote:

Originally posted by Саныч:

Извиняюсь - в этой ветке было

МАСТЕР-РУЖЬЁ #27/28 1998

ЧТО НАМ СТОИТ СДЕЛАТЬ ПУЛЕМЕТ

Одной из тенденций использования пистолетов-пулемётов на современном этапе можно считать расширение применения данного вида оружия в районах локальных боевых действий. Именно в подобных ситуациях проявляются основные качества этого оружия: компактность, высокие огневые возможности, конструктивная и технологическая простота, позволяющие организовать выпуск суррогатных образцов практически на любом металлообрабатывающем производстве. За примерами ходить далеко не надо: пистолеты-пулемёты изготавливали в Чечне, Карабахе, Приднестровье, Хорватии. Были определённые попытки их производства на государственном уровне - на Украине (ПП "Гоблин") и в Грузии. Но это, скорее, следствие политических процессов, связанных со стремлением обрести независимость от России в области стрелкового вооружения.

Чеченский пистолет-пулемёт "Борз" под патрон 9x18 ПМ

Игорь Скрылёв

ОбЩИМ ДЛЯ ЭТИХ образцов является их конструктивная примитивность - фактически это оружие так и осталось на уровне пистолетов-пулемётов времён Великой Отечественной войны. Единственное исключение, пожалуй, составляет хорватский "Аграм", который воплотился не только в более современных формах, но и использовал вполне современные конструктивные принципы (выстрел при закрытом затворе и наличие ударно-спускового механизма куркового типа). Просматривается и явный подход к этому типу оружия как к суррогату, используемому в целях добыть 'нормальный ствол', или как к оружию одноразового применения для осуществления диверсионных акций, а также в криминальных разборках, в которых действуют по принципу: выстрелил и выбросил.

Пистолеты-пулемёты фактически оказались единственным типом самодельного оружия, которое ещё может конкурировать с "казёнными" образцами. Это связанно, с одной стороны, с их конструктивной простотой, а с другой - с некоторой сложностью в приобретении малых пистолетов-пулемётов полицейского образца, разработанных для нужд МВД. Одной из легенд чеченской войны является пистолет-пулемёт "Борз" ("Волк"). Этот образец оброс фантастическими подробностями ещё до его реального применения, во многом благодаря 'заботам' российских СМИ. На самом деле это довольно примитивное изделие с ограниченными боевыми возможностями, расчитанное в основном на применение в диверсионно-террористических группах. На мой взгляд, по своей конструкции 'Волк' больше всего напоминает датский пистолет-пулемёт Мадсена образца 1950 года. "Волк" выполнен под патроны 9x18 ПМ и конструктивно состоит из ствола, закрепляемого на корпусе накидной гайкой, корпуса с рукояткой управления, спускового механизма и крышки корпуса. Конструкции корпуса и крышки выполнены штамповкой из стали толщиной 2 мм. Спусковой механизм (весьма похожий на спусковой механизм израильского УЗИ) позволяет вести как одиночный, так и автоматический огонь. Затвор выполнен в виде металлической болванки весом в 370 г, имеет жёстко закреплённый боёк, выбрасыватель и канал для возвратно-боевой пружины. На его верхней части располагается рукоятка взведения. "Волк" построен по традиционной, но устаревшей схеме, в которой приёмник магазина располагается перед спусковой скобой. Емкость магазина также традиционна и составляет 30 патронов. В конструкции "Волка" нет отражателя стреляных гильз как отдельной детали. Его функции выполняет направляющий стержень боевой пружины. Ствол имеет длину 145 мм и снабжён шестью нарезами. Каких-либо интересных конструктивных решений в "Волке" нет. В целом, конструкция оставляет впечатление полукустарной-полуфабричной работы. Например, несмотря на оригинальное расположение приклада над стволом (в сложенном виде), в рабочем положении он неудобен. На мой взгляд, в таких конструкциях приклад вообще не особенно-то нужен. Кстати, в некоторых моделях малых пистолетов-пулемётов зарубежного производства он отсутствует.

Другой недостаток - это наличие режима одиночного огня. Посудите сами, о какой точности попадания можно говорить, когда выстрел происходит при резком ударе массивного затвора в переднем положении по торцу ствола. Недаром в такой популярной модели, как пистолет-пулемёт Судаева, этот режим отсутствует. В современных моделях малых ПП российской разработки либо используют производство выстрела при закрытом затворе и наличии ударно-спускового механизма куркового типа ("Клин", "Кедр", "Кипарис", "Бизон", ОЦ-22), либо при производстве выстрела с заднего шептала используется принцип "выката затвора" (ПП-90, ПП-93), для осуществления которого требуется высокая точность обработки патронника. (В последнем случае выстрел происходит ещё при движении затвора вперёд из-за силы трения между гильзой и стенками патронника, то есть первоначально энергия порохового заряда расходуется на то, чтобы остановить движение затвора, а уж после этого начинается его движение назад. При этом отсутствует жёсткий удар затвора в переднем положении, снижаются масса и скорость перемещения откатных частей, возрастает устойчивость оружия, особенно при ведении автоматического огня.) Весьма нелишним будет наличие на стволе кожуха для защиты от ожогов, а также автоматического предохранителя. Кстати, на пистолете-пулемёте "Мадсена" автоматический предохранитель был выполнен достаточно удачно и выключался при обхватывании горловины приёмника обоймы, служившей второй рукояткой. Интересна и другая модель чеченского пистолета-пулемёта, получившая условное название "Волк-2" (вполне возможно, что она была первой по хронологии и имеет другое название). Он сделан более портативным и более качественным. Достаточно сказать, что все детали выполнены с помощью фрезеровки. Единственное, что выдаёт его незаконное происхождение - это аляповатая деревянная рукоятка. Сама конструкция соответствует классической схеме: свободный затвор, магазин перед рукояткой управления, спусковой механизм с режимом автоматического и одиночного огня. К оригинальным чертам можно отнести конструкцию приклада. В переднем состоянии он фиксируется за счёт упругости самой конструкции в V-образном выступе. Плечевой упор одновременно играет роль передней рукоятки, что очень удобно при стрельбе без откинутого приклада. Ствол имеет небольшой защитный кожух. Прицельные приспособления располагаются на затворной коробке. В передней части ствола размещён съёмный надульник, защищающий руку от пороховых газов. При использовании упора приклада в качестве передней рукоятки на его место можно вполне закрепить глушитель. Оригинально расположен и шомпол: он закреплён наверху ствольной коробки. К сожалению, образец, попавший мне в руки, был в нерабочем состоянии, так что отстрелять его не удалось. Теоретически эта модель ПП должна обладать неплохой устойчивостью при автоматическом ведении огня - из-за большой жёсткости фрезерованного корпуса и сравнительно большой массы. К пистолетам-пулемётам можно отнести и другую конструкцию. Хотя в ней и используется автоматный патрон 7,62x39, сама идеология и габариты напоминают пистолет-пулемёт. Эта конструкция интересна тем, что неизвестный оружейник остроумно избавил себя от той головной боли, которую создаёт проектирование и изготовление магазина. В данном образце используются магазины от АК, которые раздобыть совсем нетрудно. Интересно оригинальное крепление крышки ствольной коробки, которая входит в профрезерованные пазы корпуса. Для того чтобы её снять, крышка, поджатая боевой пружиной, подаётся вперёд, её уступы попадают напротив вырезов и она легко снимается. В конструкции ПП применён принцип автоматики со свободным затвором. Характерными чертами являются ведение огня с закрытого затвора и наличие ударно-спускового механизма куркового типа, хотя на оружии нет переводчика на одиночный огонь и отсутствует даже автоматическое шептало, срабатывающее при закрывании затвора. Поэтому ударно-спусковой механизм оказался чрезвычайно простым. Данный образец изготовлен полностью фрезерованным и не рассчитан на серийное производство. Полной противоположностью этой модели является пистолет-пулемёт из Карабаха. В нём просматриваются претензии на массовое производство. Конструкция фактически скопирована с ППС-43, хотя имеются и определённые новшества, правда, так и не пошедшие на пользу, например, введение режима одиночного огня. В пистолете-пулемёте широко применены штамповка и точечная сварка, но качество исполненения ниже всякой критики.

Практически все образцы самодельных пистолетов-пулемётов используют патрон 9x18 ПМ. Этот патрон малопригоден для боевого оружия армейского типа, но прекрасно подходит к самоделкам. Применение другого, весьма распространённого, патрона 5,6 мм бокового воспламенения в подобном оружии встречает определённые конструктивные трудности из-за наличия закраины на гильзе, что не лучшим образом сказывается на конструкциях магазинов, поэтому уж если делается попытка создать пистолет-пулемёт под этот патрон, то следует ориентироваться на 10-зарядные магазины к малокалиберным карабинам, которые можно свободно купить. Другой недостаток приведённых самодельных образцов - это сама конструктивная схема. Для подобного оружия более рациональной является схема с набегающим затвором и размещением магазина в пистолетной рукоятке. Она обеспечивает меньшую длину конструкции при сохранении длины ствола или достаточно длинной ствольной коробки для отката затвора. Оружие выходит более сбалансированным и удобным при стрельбе с одной руки (а это может пригодиться при ведении огня из автомобиля). Выигрыш в габаритах особенно важен при применении глушителя.

Автор благодарит Музей внутренних войск за помощь, оказанную при подготовке данного материала.

А, ещё про кустарщину.

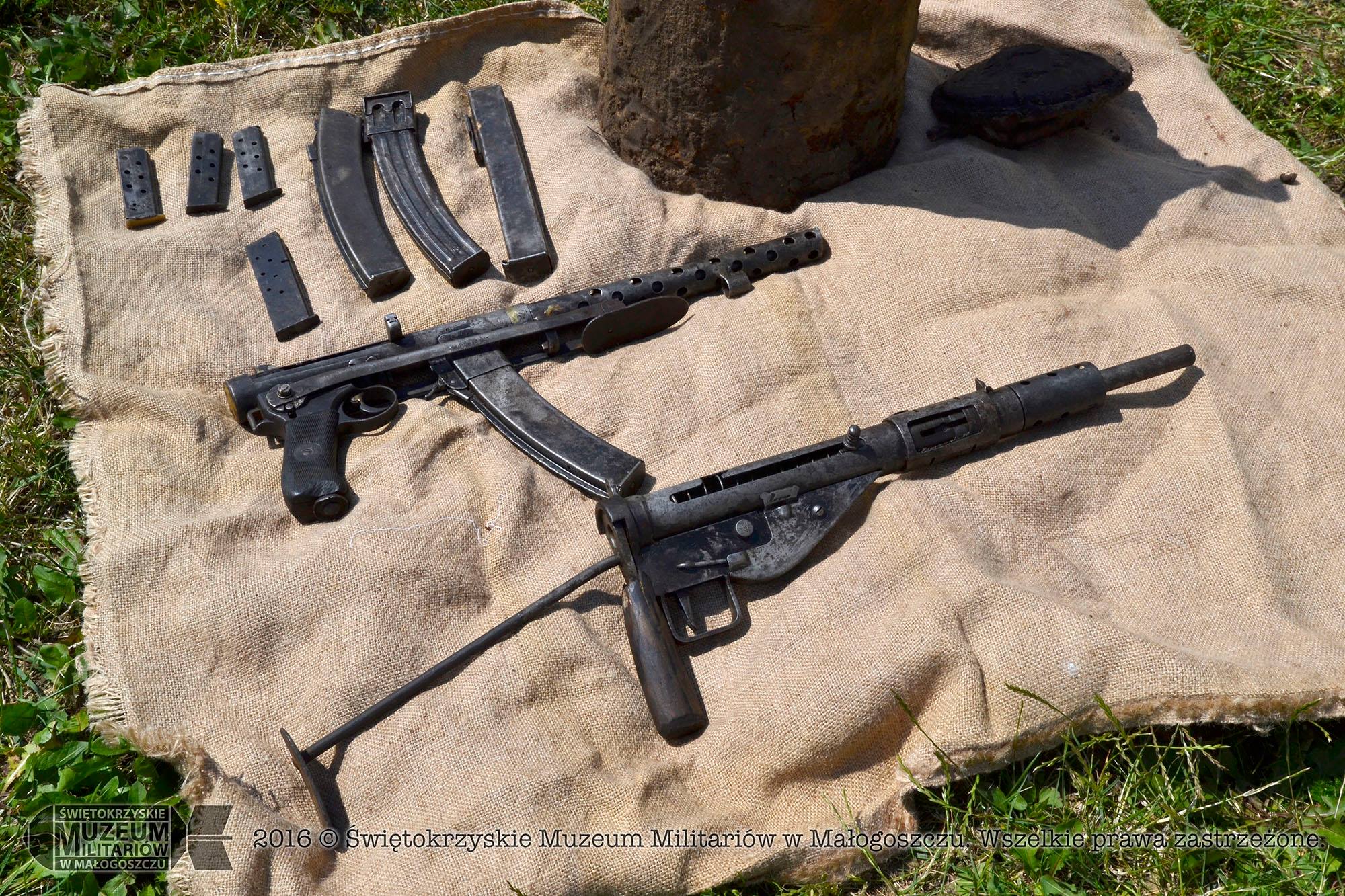

Не так давно узнал про польские ПП "Блыскавица" (блiскавiца - Blyskvica или Blyskawica), выпускавшиеся в годы WW2 на базе "стена":




Материал на английском - http://www.cruffler.com/trivia-October00.html

quote:

Originally posted by Kosta_g:

Ни фига себе кто-то! Аз есмь спрашивал!/disarming smile /
Партизанский белорусский креатифф... От винтовко-гранатомета я в восторге...На обрез насадили то ли трубу, то ли гильзу от сорокопятки. Вещщь!
forum.guns.ru

По упомянутой "винтовко-гранатомету" в журнале "Мир оружия" должна была выйти в прошлом году статья Бориса Давыдова, но журнал перестали издавать.

quote:

Originally posted by Kosta_g:

Gerat номер не помню

Герет Ноймюнстер..фотка с ебея,посему сорри за качество

quote:

Originally posted by Kosta_g:
Очень интересные вещи увидел(ИМХО нумера 5611 и 66- "криминал спешиал"). Есть вопросы: ТТХ приднестровского ПП(ну хоть по памяти, ибо, я так понимаю,в руках подержать удалось...как конфискат), интересуют массо-габаритные данные, баллистику я представляю;
ПП с нумером 172 на фото перед копиями СТЕНов-не Билла Холмса произведение...или по его мотивам.Как думаешь?

? 172 - изготовлен в Казани, какой уж там Холмс...
Но, разумеется, при сдаче был записан как "Борз".

Образец производства гамбургской фирмы Blohm&Voss

forum.guns.ru

Однако volkssturmmaschinenpistole не умер! (не знай как насчет фольксштурма). МР.3008 в самозарядном варианте клепают на фирме SSD(Sport- Systeme Ditrich Kulmbach) http://www.ssd-weapon.com/

quote:

Originally posted by Grossfater Muller:

Замедление затвора, помимо веса, достигнуто за счёт приподнятой задней части ствольной коробки - как на финском "Яти-Матике".

quote:

Originally posted by Kosta_g:

MP.3008 Gerat Neumünster, так вроде полностью(если в немецкой орфографии ошибся -тезка bulawog поправит).

Gerät с умляутами пишется. Но скорее всего,с моего компа опять кракозябры будут..

quote:

Originally posted by bulawog:

Gerät с умляутами пишется

quote:

Originally posted by tramp:

А что за чудо-юдо за нумером 5611 ?

quote:

Originally posted by Kosta_g:

нет у меня а-умляут на клаве! где искать-не знаю

Мне проще - у меня немецкая клава..

quote:

Originally posted by Kosta_g:

Читал про конфискат... Упоминался сверхпростой ПП с затвором,гнутым из листовой стали, боек-насечка на зеркале затвора, ну и ваще кругом штамповка. Может он?

Не слышал. Кстати он в качестве либерейтора гораздо интереснее мог быть.

тут http://io.com.ua/s12208

Далее последняя-распоследняя модификация "Аграм 2002"

Основные спецификации: масса 12.2 фунта., длина 45" , покрытие антибликовое, почти всегда анодированное.
Оригинал: http://www.beemans.net/Austrian%20airguns.htm

quote:

Originally posted by bulawog:

Герет Ноймюнстер..фотка с ебея,посему сорри за качество

СТЕН болел много?

quote:

Originally posted by El caudillo:

Вот нарыл еще: http://grossfater-m.livejournal.com/1027809.html

Ниже - итальянский эрзац выпуска конца войны(уже не кустарного производства): "Isotta Fraschini " и TZ-45

На десерт- самодельный кримствол то-ли .380АСР, то-ли .32АСР, изготовленный в конце 1940хх-начале 1950-х. Изъят у членов Коза-Ностры, хранится в Музее Криминалистики в Риме.
Ася информация с Axis History Forum forum.axishistory.com

quote:

Originally posted by Kosta_g:

пистолет-пулемет "Variara"

Помогите пожалусто!

Не совсем это искала, но и это абсолютно в тему!
Я искала топик, где кто-то постил фотографию из одного из музеев, и спрашивал, что за агрегат изображен на нем (там кажется даже табличка под прибором присутствовала). И кто-то в том же топике постил фотографии переделанных патронов.

quote:

Originally posted by Робин Гад:
.


В "Оружии" если не ошибаюсь пару лет назад была статья конкретно про этот пресс с историей создания, применения, описанием и чертежами. Надо?

Надо. Интересно - совецский релоад.

quote:

Originally posted by AllBiBek:
Извиняюсь за вопрос: а у оригинала упор тоже вправо заворачивается? или все-таки влево?

Туда же.

quote:

Originally posted by OneOfUs:

Интересная тема. Жаль что затухает.

quote:

Originally posted by OneOfUs:

Уважаемое сообщество, может разъяснит кто, почему у меня при просмотре этой темы отсутствуют некоторые сообщения. Раньше у товарища заходили как гости и видели, например, на 1 странице сообщения от НОВИЧКА о раннем "Аграме", или на 5 стр. о тюнингованной СВТ-40. У меня же сейчас, почему то, ни сообщений таких, ни снимков.

quote:

А какие ТТХ? Я ж привел основные. Если скорострельность, то таким оборудованием не располагаем, методикой эмпирического расчета не владею, а предполагать не буду.

quote:

Меня вот интересует, как они магазины делают, это ведь весьма непросто

quote:

Так Вы согласны, что по всем признакам похоже на "поточное" производство?

quote:

Originally posted by OneOfUs:

Так Вы согласны, что по всем признакам похоже на "поточное" производство?

quote:

А как это все выглядело в сборе?

Хорватия, крупнокалиберная винтовка RT-20

quote:

Там же говорилось о том, что у них вроде даже наименование есть "Al'Battar" (Меч пророка).

1. Сначала то, что уже широко растиражировано в интернете. Из материала некоего Умалта Дудаева на одном из "оппозиционных" чеченских сайтов: "Выпуск пистолета-пулемета "Борз" был начат на грозненском заводе "Красный молот" в 1992 году по распоряжению первого чеченского президента... Однако промышленный выпуск этого оружия был вскоре прекращен по причине недостатка качественного металла и начавшейся войны (1994), но кустарное производство этих пистолетов-пулеметов продолжалось вплоть до последнего времени... Бывший начальник цеха завода "Красный молот" Адлан Мусаев утверждает, что "настоящих... заводских "Борзов" было выпущено всего несколько сотен штук".

2. С сайта Федерального торгово-промышленного центра: "Говорили также, что здесь... производили даже какое-то немудреное стрелковое оружие. Впрочем, многие местные считают это уткой, запущенной спецслужбами. На заводе "Красный молот" оружие не производили. По крайней мере, так говорят люди, проработавшие здесь полжизни. Правда, попытки были. Летом 1992 года Джохар Дудаев в окружении многочисленной охраны приехал на завод... Назначенный перед этим директором Саид-Ахмед Ферзаули принялся рассказывать высокому гостю, какую продукцию выпускает его предприятие, как тяжело приходится коллективу из-за того, что после развала СССР разрушились экономические связи...
-- Автомат сможете сделать? -- перебил президент.
-- Я поговорю с токарями, -- после небольшой заминки ответил директор. -- У меня есть хорошие мастера.
-- Не говорить надо, а делать! -- Дудаев несколько раз щелкнул пальцами и пошел прочь из цеха.
Через месяц к нему в кабинет принесли опытный образец чеченского пистолета-пулемета "борз" (по-чеченски "волк"). Дудаев вышел во двор своей резиденции опробовать оружие. После нескольких выстрелов автомат стал захлебываться, и недовольный Дудаев приказал довести оружие до ума. Однако красномолотовцам так и не удалось наладить выпуск автоматического оружия. Говорят, что причина была даже не в отсутствии навыков у рабочих и не в неприспособленности производства, а в нежелании коллектива работать на войну.

3. А это из, я так понимаю, мемуарной литературы (Воронин А.Я.) на сайте "Art Of War":
"Завод "Красный Молот"... До войны Дудаев здесь наладил выпуск автоматов местного розлива - "Борз" называется. Но, говорят, не очень-то он был хорошим, и его можно было свободно прикупить возле центрального рынка... Кто-то из собеседников рассказал, что "Красный молот" в советское время работал на ВПК и выпускал продукцию сугубо военного предназначения. Когда началась "прихватизация" завод оказался не у дел, и на нем начали выпускать запчасти к сельскохозяйственной технике и прочий ширпотреб. С приходом к власти в Чечне Дудаева, завод вообще встал и бездействовал больше года. Но потом какой-то местный Кулибин изобрел тот самый пистолет-пулемет "Борз" и его выпуск поставили на поток на "Красном Молоте".

Ну и как вот? Где здесь правда, где полуправда, а где "авторское видение темы"?
Так делали его на "Красном молоте" или нет? Кто его разработал: "какой-то местный Кулибин" или персонал завода под руководством его директора? И если делали, то когда начали: летом 1992 г., раньше или вообще в 1993 г. (это учитывая, что завод "бездействовал больше года")?
А ведь слово то везде, так сказать, печатное! И это отнюдь не 100, и не 200 лет назад!

Основные действующие политические силы в ичкерии того времени - это криминал с националичтическим оттенком, и национализм с оттенком криминальным. Первым было плевать, кого бить в спину, втрым было плевать, откуда брать силы и средства за Идею (абсолютно идиотскую на мой взгляд, но феномен "психопандемии" описан еще Бехтеревым сто лет назад). У первых с оружием было все в порядке, у вторых - не совсем. Как следствие, оборону Грозного держаливторые, и то небольшое количество полностью отмороженных "начинающих наемников", купить которых удалось на деньги особо неразборчивых спонсоров из "Большого полумесяца". Вот ополченцы-то и воевали "Борзами", мелкахами, и прочим старьем-кустарем, по словам бывших там знакомых ребят и просто по публикациям - эти воевали всем, чем придется. Криминал тупо ушел в горы, и начал жесткую партизанскую войну по всем правилам. А националисты просто погибли, или окончательно окриминалились. Часть из них - самая отмороженная - легла в родную землю, часть - самая умная - свалила в Россию, прочие остались на родной земли и постепенно приучаются слушаться Кадырова.
Под цифрой "3" - это инфа, кочующая из статьи в статью. Но то, что за 150-200 баксов "Борз" можно было купить в Грозном за пару месяцев до ввода в Грозный наших ребят - это правда. Мне об этом говорил человечек, который был там в то время, ездил уточнять "некоторые моменты местной истории"(отдельная тема). И - целиком "мирных" заводов в советское время в принципе не было, хоть что-то для армии и делали.

quote:

не выпускали на "Красном молоте" оружие, вопроки господствующему мнению. И даже получается, что в результате прямого саботажа. Во как!

quote:

Извините, если бы они воевали только этим, то не было бы такого кровопролития

quote:

Как они попали в руки ополченцев, о которых вы говорите?

quote:

В результате ранее предпринятых руководством Ичкерии усилий по укреплению обороноспособности республики?

quote:

раз так, то роль государства (и "патроната" Дудаева в частности) над неким целостным проектом "Борз" представляется, мягко говоря, преувеличенной

quote:

Originally posted by OneOfUs:

Я все ищу хоть что-нибудь о ПП "Иверия", о котором все слышали, но никто не знает как он выглядит

Ammo: 9mmPara
Wt: 3.0 kg
Mag: 30 magazine

Gorda SCH-21, темп стрельбы 700 выстр/мин, УСМ, предохранитель-переводчик и рукоятка управления огнем взяты от стандартного АКМ, целик перекидной, ствол сменный и может быть заменен стволом с интегрированным глушителем

И еще ко всем. Не могу найти снимок музейного ПП как на первом снимке, о котором писал выше. Распечатка есть, файл был откуда-то, но не найду. Хочется узнать откуда этот снимок и чего там пишут.

Экспромт, однако.

Почитал эту ветку, - очень интересную, и пришел к забавному
выводу...
Вывод следующий и банальный до ужаса:
Сербские и хорватские ПП проектировали и делали инженеры, технологи и рабочие-станочники/слесаря. При этом авторы думали головой, анализировали конструкции ПП времени Второй Мировой и имели как минимум образование уровня техникума + 3-4 года практики...

Чеченские и ранние грузинские ПП делали необразованные бандиты. Качество соответственное. Плюс производственная база хромает от непонимания самой сущности производства и разграбления всего "наследия кровавой империи".

А самой большой их ошибкой стал выбор конструкторами гнутой прямоугольной ствольной коробки (для понту под УЗИ) базовым вариантом вместо холоднотянутой трубы. Это по-моему и стало фатальным т.к для пр-ва качественных ПП по типу СТЭН надо гораздо более простой и малочисленный станочный парк чем для пр-ва образцов типа УЗИ.
{единственным исключением из этого правила является ППС, НО его производили в городе с развитым инструментальным пр-вом и штамповым парком. ОЧЕНЬ развитым штамповым парком... }
Т.к для производства СТЭН-а надо, грубо говоря, -
токарный станок, набор приспособ(в котором всеь смысл ),
сверлильно-фрезерный настольный станок, набор слесарного инструмента +2 верстака, 4 ванны для ХО/ХТО, печь закалочную, ручной пресс винтовой, отрезной станок. Глина, цемент, гравий, асбест, ветошь, клей силикатный, селитра, щелок, мыло хозяйственное, вода.
Почти все .
50-60 тыс уё и с нуля (но на остатках промышленного парка ) можно наладить выпуск 2-3 тыс. стволов в месяц.

quote:

Originally posted by TSE:

Т.к для производства СТЭН-а надо, грубо говоря, -
токарный станок, набор приспособ(в котором всеь смысл ),
сверлильно-фрезерный настольный станок, набор слесарного инструмента +2 верстака, 4 ванны для ХО/ХТО, печь закалочную, ручной пресс винтовой, отрезной станок. Глина, цемент, гравий, асбест, ветошь, клей силикатный, селитра, щелок, мыло хозяйственное, вода.
Почти все .
50-60 тыс уё и с нуля (но на остатках промышленного парка ) можно наладить выпуск 2-3 тыс. стволов в месяц.

Трубы допустим есть и затворов наточать можно но...
А стволы нарезать и магазины делать там-же? Может я и ошибаюсь но для производства 2-3 тысяч нарезных стволов в месяц нужно уже серьезное оборудование. Магазины тоже не так просто изготовить.

quote:

Originally posted by igor61:
в варшаве, в музее вооруженных сил польши есть целый стенд на котором во всех деталях показано как гордые шляхтичи на коленке и табуретке клепают стен мк2.стволы пршиваются прошивкой с одного прохода на примитивном винтовом прессе. и весь этот оружейный завод расположен в винном погребе какой-то харчевни.

Про эти ПП? Интересно, неужели они все с нуля делали - ствольную коробку, усм, ствол, пружины и магазин. Или им союзники чего-нибудь сбрасывали?
http://wilk.wpk.p.lodz.pl/~whatfor/blyskawica.htm

quote:

Про эти ПП? Интересно, неужели они все с нуля делали - ствольную коробку, усм, ствол, пружины и магазин. Или им союзники чего-нибудь сбрасывали?

А ствол нарезать - надо токарный станок (или верстак), приспособу и еще ствол. Или шестерню от ВАЗ 2101-2106 .
А пружину накрутить для ПП - дык тот же токарный надо .

А магазины прекрасно давятся на ручном винтовом прессе из листа 0,5-0,7 мм в матрицу, отфрезерованную на настольном станке .
Главное сталь потом насытить углеродом или(если взять 0,7мм - просто качественно оксидировать/фосфатировать)...
И рукоятку взведения запроектировать такой, чтобы она в окно для выброса гильз не заходила . Это главное ...

Главноё - Ынтеллектъ...

To TSE:
Сербские и хорватские ПП в свете обсуждаемой темы принципиально различны. Сербские тут как бы полуофф: у сербов остались оружейные заводы бывшей Югославии. А у хорватов нет. Поэтому, хорватская продукция здесь полностью в тему как пример того, что может из этого дела получиться в более благоприятных (чем, например, в Чечне) производственных условиях и при благосклонности руководства государства. Кстати, никто не задумывался: нафига такой стране как Хорватия столько моделей и производителей ПП.
Насчет проектирования хорватских ПП. Тут дело такое... В общем, на мой взгляд, они скорее просто клоны. Причем, кому что попалось под руку в тяжелую минуту. Кстати, то, что хорваты представили как "Jelen", ИМХО обрез советского ППШ на 100%.
Что Вы имеете ввиду под "ранними грузинскими ПП"? В этой теме совместными усилиями пока не удалось выявить с достаточной степенью уверенности ни одного такого образца.
Хотелось бы уточнить насчет того, кто делал "чеченские и ранние грузинские ПП". Существует достаточно четкое и однозначное толкование термина бандитизм. Такие социальные потрясения, которые имели место в начале 1990-х годов сложное и многогранное общественное явление. И не стоит считать бандитами всех людей, кто тогда делал это оружие. Тем более, уже известно, что при изготовлении оружия в Чечне часто использовались рабы.
А насчет 50-60 тыс. у.е., то по-моему, кто в Чечне имел такие деньги занимался более серьезными делами. А у руководства Чечни, мне почему-то кажется, интерес к производству собственных ПП прошел о-очень быстро. Особенно после того как 31 марта 1992 года они национализировали оружие бывшей Советской Армии, оставшееся на территории Чечни. А вскоре и из-за рубежа пошло "нормальное" оружие.

Шо це таке? Тоже самоделка??

quote:

Originally posted by OneOfUs:
Да не, промышленный это. Только непонятно - аутентичный или переделка. Похоже, связан с криминалом - явные признаки коррозии. Такое впечатление, что на спусковой коробке по центру маркировка в две строки. Никогда такого не видел. Для переделки из самозарядной винтовки магазин очень вместительный.

Магазин сильноизогнутый ИМХО под .22LR как у ПП банды Толстопятовых. И прицел этот присобачили... ХМ

quote:

Originally posted by TSE:

А самой большой их ошибкой стал выбор конструкторами гнутой прямоугольной ствольной коробки (для понту под УЗИ) базовым вариантом вместо холоднотянутой трубы

quote:

Шо це таке? Тоже самоделка??

quote:

Качества и долговечности от "Борзов" наверное не требовалось.

quote:

Originally posted by igor61:

нет, не самоделка-подобная штука фигурировала в английском многосерийном фильме=оружие= под названием оружие выживания-ствол отвинчивается и все убирается в пластмассовую кабуру. магазин под 22lp.

Спасибо за наводку. Забил в гугл "survival rifle" и тут-же эта пушка нашлась. AR-7...
http://world.guns.ru/civil/civ007-r.htm

Хорошая штука. Так и просится, чтоб её ножовкой приласкали

За 2 смены на одном переоборудованном токарном станке можно произвести глубокое сверление 30 заготовок стволов длиной 180-250мм [~15 мин. на заготовку] + развернуть патронник с базированием инструмента по уже просверленному каналу - 5мин. Протянуть нарезы ~ 10 мин. Обработать заготовку снаружи по готовым базам ~10мин. Термообработка партии из 30 стволов - ночная смена 8ч.
Из этого следует, что один токарный станок, переоборудованный под установку глубокого сверления + 2 токарных станка могут обеспечить программу пр-ва ~900 стволов в месяц при 2-х сменной работе. Плюс 1 универсальный вертикально-фрезерный станок для выполнения вырезов под выбрасыватель в казенной части и обработки рампы.
Для производства 30-40 заготовок круглых затворов ПП за 2 смены необходим 1 токарный станок. Пазы под выбрасыватели и упор под шептало выполняются на одном фрезерном станке. Ударники 60-100 выполняются за 2 смены на одном токарном станке. Возвратно-боевые пружины 100-150 навиваются за 2 смены на одном токарном станке на оправку. Рукоятки, сухари, оси, направляющие и т.п и.т.п выполняются на 1 токарном станке за 2 смены. Детали УСМ (по типу РПД ) выполняются на 2 фрезерных станках, шлифуются на 1 плоскошлифовальном станке. Термообработка - ночная смена 8ч.
Корпуса УСМ и горловина магазина вырезаются вырубкой на вырубном прессе и гибкой на гибочном прессе. Мушка, целик гнутые. Магазины и т.п выполняются гибкой в приспособлении слесарями.
Отрезка трубчатых заготовок - на ленточнопильном станке. Нарезка резьб вручную на верстаке. Фрезерование пазов - в ночную смену на вертикально-фрезерном станке. Опиливание кромок - химическое.
Сверление отверстий под оси УСМ - по разметке или в приспособе на вертикально-сверлильном станке - 1 сверловщик. Гибка плечевого упора и т.п - 1 слесарь в координатной плите. Сварка - на 2 местах сварщиками + точечная ручными клещами.
Хим. обработка - ночная смена 8ч.
Сборка, отладка, испытания - 3-4 слесарей 3-4р.
Контроль ОТК 2 чел.
Режущий инструмент - с мех. сменными пластинами, спец. развертки - покупные .

Итого для пр-ва 900 ПП в месяц необходимо 1 универсальный токарно-винторезный станок, переоборудованный под установку глубокого сверления, 5 универсальных токарно-винторезных станков, 3 фрезерных станка(2 вертикально-фрезерных + 1 горизонтально-фрезерный), 1 плоскошлифовальный станок, 1 вертикально - сверлильный станок, 2 настольных сверлильных станка, 2 сварочных поста, 1 сварочные клещи, печь электрическая закалочная (рабочий объем 300х250х300мм), 4 закалочные ванны, 2 ванны с закалочными средами, 3 ванны для нанесения покрытий, 1 ванна для хим. опиливания, комплект щипцов и клещей термиста, 2 ленточных отрезных станка, пресс винтовой, пресс вырубной, прес кромкогибочный, 4 верстака слесарных, 4 набора слесарного инструмента, комплект ручных машин(~2 точила с гибкими валами, бормашина, 2-3 болгарки, ножницы по металлу, клещи гидравлические), набор мерительного инструмента, набор режущего инструмена, таль ручная, материалы обтирочные .

Высота потолков цеха - 4-6м, площадь пола - 130-150 м.кв. 380В промышленного тока.

Л.С: 1 токарь 5 р, 5 токарей 3-4р., 3 фрезеровщика(4р), один шлифовщик(3р), 2 сварщика(4р), 8 слесарей(3-4р), 1 оператор протяжного станка(3-4р), 2 контролера ОТК(ИТР ), 1 термист(3-4р)+1 помошник термиста. Итого 25-30 чел...

ПП в результате этого - нечто вроде СТЭН-а или М3.
Подготовка производства - 2-3мес.

Вроде как это по набору оборудования хорошая школьная мастерская/ нормальная СТО/МТС (у меня, например, в школе такая была. Только ПП не делала а делала разную мелочь ).

ЗЫ: Что-то я забыл , что-то не сказал. Какие именно режущие и мерительные инструменты - не уточняю но номенклатурой они не блещут , разные самодельные приспособы (сваренные ящики, ваны, крюки, клети для ТО и ХТО ) не описываю, угольники и т.п.
Да, еще там у меня забавные экзерсисы про смены... Если сгруппировать изделия по видам и типам обработки с обеспечением ритмичной и единообразной загрузки то можно и в 12 чел работающих в 1,5 смены на мехобработку и сопутствующие работы уложиться... Главное грамотно подойти к делу...
Можете в меня кидать стульями и передавать переходящую катану месяца...

2 All: Я вот тут раз проснулся(21 год мне был) а по телевизору говорят, что я "бандыт". И нас тут таких много. И до сих пор не извинились... Так что "бандыты" разные бывают...

quote:

Originally posted by TSE:

ПП в результате этого - нечто вроде СТЭН-а или М3.

Какая будет, примерно, себестоимость подобного ПП?

quote:

Нет ли технологии изготовления деталей и комплектующих из обычной рельсы ( как самого доступного сырья

Стали - не открою страшных тайн и перескажу трижды открытые данные,
которые сами по себе ничего не говорят:
Cтволы, сухари, ударники - сталь 40,40Х,45,40ХМА(в порядке от худшего к лучшему) пруток D 30мм.
- УСМ - сталь 20( или Ст4) цементированная(лист, круг 20-30), спусковой крючок из полосы стали 12Х18Н10Т.
- Корпус - труба D35...38 с толщиной стенки 1,5мм.
магазины и т.п - листовая сталь 10(или Ст2) толшиной.
Пружины - 65Г, 60С2.
Рукоятки - ДСП, Фанера, пластмасса, или гнутая полоса из нержавейки...
Плечевые упоры - гнутые из прутка 5мм из стали 30.

Приспособы - ст3,4,5, сталь 20, сталь 45, прутки, трубы...

Электростанция - дизель от МТО-АТ, МТО-СДМ. Кстати, есть армейский комплект передвижных мастерских на 5 машинах ЗИЛ-130/131. Самоё оно ;D.

А рельсу - рельсу советую. Именно ее. Особенно брошенную крестовину от переезда. Еще пойдут зубья от ковшей экскаваторов и рыхлителей, лемехи. Пили, Ахмед, пили... да хранит креозот твою бороду. Иншалла . А под приклалды и накладки - пропитанные шпалы. И сразу к гуриям лимонад пить.

Стоимость единицы (под 7,62х25 или 9х19) - в зависимости от цели их
пр-ва и программы - от 200-300 до 500уё. За деталями обращаться прямиком в региональные представительства ФСБ к ресепшионистам. Вам назначат встречу, радушно примут, потом прийдут квалифицированные менеджеры и очень приятно с Вами на эту тему побеседуютъ...

2 Sergey80: Сверху пошутил. Просто пошутил. Интересно будет - пиши в ПМ. Посчытаемъ.
ЗЫ: Где КАТАНА?

P.S.: Если кому ЭТО интересно обсуждать (даже на уровне TSE - муд@к, КГ/АМъ) - то это в PM. Просто я немного представляю себе технологию
пр-ва подобных вещей(видел эрзац-технологии периода 1991-1995 г.г. ). Детали ПП и т.п перечисляю не все - отнюдь не потому, что я их не знаю - есть странные люди, ножовки, точила, надфили и т.п. И здесь ничего больше по теме производства не буду - ну его...

Технический уровень разной кустарщины - показатель интеллекта ее конструкторов и изготовителей. Я уверен, что дай вайнахамъ сверхсовременные условия - вышло бы то же гуано... Я НЕ собираюсь здесь говорить, что я там даже какой-то знающий или особо умный или еще какой.. Но то, о чем я тут пишу - это уровень ШКОЛЬНОЙ мастерской со станками 16К20 и ДиП500(на каких я в 1995 г. в свои 12 лет учился точить меряя диамер "на глаз" и "на лимб", шлифовать шкуркой, полировать кожей с ремня и содой - просто трудовик(воин-афганец) имел свои представления о мире - но это далеко не "эрзац-технологии". Хотя играл с нами он именно в войнушку... Но только играл / Кто понял - тот понял, - кто нет - про@бал... Как сейчас помню - задача изготовить(и термообработать) за день 10 заготовок(типа валиков с лысками, пазами, колодцами.). Из инструментов на 3-х - 2 станка, 1 штангенциркуль, 1 линейка, 3 резца, 1 сверло, 1 зенкер, 1 развертка, 2 напильника, 1 ножовка, 1 надфиль, обломок шлифовального круга, шкурки разных номеров, коловорот, проволока. И еще раз в 40-50 минут работы свет учитель отключает + перерыв 15 мин после этого... Не изготовили согласно чертежа - идем носить кирпичи, песок и ломать асфальт).

А почему у чеченов в оружии было 2 режима огня и почему УСМ был не по типу РПД, ППС - вопрос, кстати!, интересный (это кстати к тому, что манипуляторские навыки и умение комбинировать и конструировать - вещи совместимые но не друг-друга полагающие ). Вообще тема оружия локальных конфликтов 1989-1995г.г - очень интересная, исследовательская тема. Ее надо развивать...

С ув. TSE.

2 OneOfUs: Заготовка - труба - отлично! Но пройти ее изнутри на станке, дрели или вручную и снять слой металла в 200-300мкм - СВЯТОЕ дело(если интересно почему - поясню в PM...). И кромки под приварку втулки тоже обработать надо. А кто на это внимания не обращает - тот самолично кормит птиц и червей с заклинившим и дающем осечки оружием...

2 Kosta g, OneOfUs - давайте в PM, отвечу послезавтра как с делами разрулюсь.

quote:

Originally posted by Kosta_g:
"Хоббиты".Фото обсуждали на ВоеннойРазведке, пришли к тому, что автоматы-не болгарского производства.

А кто говорил, что болгарские? Здесь тоже обсуждали - вроде "Странный АК", или типа такого, тема называлась.

quote:

Originally posted by NORDBADGER:

А кто говорил, что болгарские?

1. Не подходят свойства материала, из которых изготовлены рельсы. Рельсы на Ж/Д переездах изготавливают из стали 65Г, стали 70.
Крестовины переездов изготовляют из стали 110Г13.
Как мне рассказывал один мой камрад-практик( который работал конструктором на заводе, который производит стрелки, переезды, рельсы и т.п. и очень хорошо с ними поработал в условиях в.т.ч скудного финансирования. Слово "рельса" вызывает у него сильную эмоциональную реакцию ) все стали, из которых делаются Ж/Д рельсы хорошо обрабатывается только давлением в горячем виде. Стали для рельс склонны к наклепу(который для условий работы рельсы является благоприятным фактором) но для оружия не всегда приемлем. Другие их мех. свойства(поперечное и продольное удлинение, работа на удар - не самые лучшие для оружия и, особенно, ствола).
Также, стали с примесями марганца склонны к перекаливанию и требуют
установившихся режимов термообработки.
2. Рельсы вида железнодорожных, но работающие в легких условиях изготавливают из сталей от Ст5 - до стали45(к ним идет извещение, в документах прописаны марки конкретных материалов но на самой рельсе отметок не ставится). Т.е возможен большой разброс свойств материала, не обеспечивающий единообразного качества изделий в серии.
3. При изготовлении заготовок из рельс наблюдается повышенный расход инструмента и материалов при съеме наклепанного слоя металла и при снятии остального износостойкого припуска , склонного к наклепыванию в процессе мех. обработки. Потом после токарно-фрезерной обработки перед шлифовкой необходима нормализация(или отжиг) для уменьшения вероятности зарождения трещин.

Это все накладывает ограничения на техпроцесс, расход инструмента и увеличивает вероятность брака. При этом, например, для экстракторов и отражателей такая сталь вполне пойдет...
И рельса, кроме того, довольно неудобная заготовка... крайне нежелательна для применения. Вот ДОТы из бетона и рельс делать -
это 5+ .

2 SHIZUKA: А Ваш ник - название японского станка?

quote:

Тогда вопрос другой -при условии тотального дефицита всего и вся из чего налаживать производство самопалов ? При условии что их нужно не менее 1000 штук в месяц ?

А теперь эти же лица, но изнутри:

Как то вот не возникают вопросы насчет технической оснащенности производителей этой продукции, насчет фосфатирования, марганца, твердосплавных пластинок и т.д. И откуда они вообще брали материалы. Потому как - из металлолома. И вообще давно надо было это показать (не себя имею ввиду и не это обсуждение), тогда бы давно оставили в покое этот "Борз" и не рассказывали бы сказки с телеэкранов о чудо-оружии, "которое с 50 метров и слона завалит" (цитата с канала "Рен-ТВ").

2 igor61: Рельса в условиях промышленного пр-ва не то. Ну не то .
Расход инструмента большой, - ну это практикой подтверждается...
А вот лом, изготовленный согласно ГОСТ-а на ломы из стали 45 это МАТЕРИАЛ - дайте 5000 ломов (на мех. обработаные детали 8000 ед.) . И полые оси от КРАЗа и КАМАЗа и УРАЛа с подкачкой пневматиков - тоже вещи. Тут я полностью с Вами согласен.

2 All: Даже поделки з/к(в тюрьме!), кримстволы и т.п. в нашем государстве выполнены на более высоком техническом уровне.
Я остаюсь при своем мнении(тем более что тут почитал ржачный креатив на сайте ЦАХАЛа) - чеченский и еврейский слесарь - чудо природы... Ну хоть 2 завода им дай - учиться надо, материалы знать, технологии, на станках уметь работать. Специалисты то на заводе - русские, против которых велся террор. И в 1993-1994г.г их уже не было в Чечне (многие/все специалисты оттуда свалили в Россию еще в 1990-1991г.г). И не купить нигде много и дешево конструкторов оружия(и прочих конструкторов - это ошибка многих "успешных менеджеров").
Тем более сейчас принято не передавать технологии и специалистов-советников (как делали в гос-ве интернационалистов и поборников солидарности всех трудящихся) а передавать готовое оружие с последующим требованием "отдать долг" и внедрением в правительство и руководящие-влиятельные круги своих людей. А то все со своим оружием и прочими технологиями становятся оччень умными. Но это тема для ИРО или ИП ...
А тут еще и горы дешевого оружия со всего мира.

ЗЫ: Попробую поискать детальную информацию по китайскому оружию начала 1940-х г.г а также по оружию в Латинской Америке...
А то я вношу диссонанс в позитивный тренд данного раздела форума

quote:

А то я вношу диссонанс в позитивный тренд данного раздела форума

quote:

Originally posted by OneOfUs:

Итак, вполне пристойное лицо:

quote:

Originally posted by OneOfUs:

А теперь эти же лица, но изнутри

Есть у Вас фото, общего вида, девайса? Горловина магазина сразу перед спусковой скобой... хм интересно. Ищё вопрос, это два разных образца? Есть различия: предохранитель, номера на одном нет...

quote:

Еще ни разу не видел "Борза" с предохранителем

Это, что просто переводчик режима огня?(рычаг на одном и...хм переключатель над спусковой скобой у второго)

То Grossfater Muller: хотел через e-mail уточнить кое-что о ПП N 172, но сообщения не проходят. Но раз уж речь опять зашла об этом образце, не могли бы Вы уточнить какой у него УСМ. Есть мнение, что расположение осей УСМ и трехпозиционного переводчика-предохранителя очень похоже на таковое у автомата Калашникова. УСМ Калашникова достаточно сложен для самодельщиков, но, похоже, этот образец к банальным самоделкам явно не относиться. Очень интересуюсь, поскольку самодельных ПП с курково-ударниковым УСМ видеть еще не доводилось.

И, собственно, сама продукция:

Уважаемые форумчане, если у кого есть возможность - покажите УСМ раннего "Аграма" (с прямым магазином и без "бублика") и AP-9 Semi Auto Pistol. Хотя бы общий вид затвора и того, что сзади и снизу него (колодка спускового механизма). Может сможем разобраться с еще одной легендой (или журналистской уткой) 1990-х. Или не дайте ненароком родится еще одной.

Загорье-центр производства оружия для европейской преступности

Интерпол обнаружил, что в десятках населенных пунктов хорватского Загорья незаконно производятся пистолеты-пулеметы, полуавтоматические пистолеты, глушители и стреляющие "сотовые телефоны", это оружие поставляется в Западную Европу бандитам, террористам и торговцам наркотиками, а объем продаж вследствие низких цен весьма высок.

Медиа-группа Би-би-си обнародовала отчет одного из национальных отделение Интерпола за 2002 год, в котором очень подробно говорится о важной роли Хорватии в нелегальном производстве и распространении оружия для "черного рынка" Европы . Šokantnu свидетельствует о том, что, в основном, подпольные производства в течение уже многих лет действуют в хорватском Загорье, казалось бы, сельскохозяйственном регионе, который воспринимается общественностью как пример пастушеской пасторали.

Крупнейшим производителем нелегального оружия считается завод IM Metal в Озале(Ozalj), доклад написан на английском языке и состоит из трех глав. Содержание первой главы -хорватское производство пистолетов-пулеметов "Узи", микро-Узи, "Ero, mini-Ero ", beretta" и TEC 9, вторая посвящена злоупотреблениям американскими и израильскими лицензиями под эгидой бывшего оборонного предприятия RH Alan, находящегося в собственности(или под управлением) Владимира Загорца(Zagorec), третья состоит из списка имен 30 хорватских граждан, - наряду с их адресами, возрастом и местом рождения, реестром номеров автомобилей - которые участвовали в незаконном производстве и обороте оружия. В некоторых местах доклада содержится ссылки на информацию, полученную от "хорватской секретной службы", скорее всего HIS, которая существовала до 2000 года и имела активно действующих тайных агентов в сети хорватских торговцев оружием.
Наряду с фотоприложениями, а также перечнем стрелкового оружия, документ состоит из 17 страниц текста мелким шрифтом. По сравнению со всеми материалами, до сих пор представленными общественности, этот доклад о "хорватский следе" в международном цепи нелегального оборота оружия, доказывает, прежде всего, то, что почти в каждой деревне Загорья существует подпольные оружейные мастерские, в которых изготавливаются оригинальные "Agrami", копии "berettа" и "uzi", "walteri" или копии чешский "zbrojovke". Из подвалов и гаражей сельских домов, пистолеты и винтовки поступают не только европейским гангстерам и террористам, но и в Австрию и Нидерланды, где предлагаются клиентам по низким ценам.

Как стало известно "Nacional" из конфиденциальных источников, целые деревни в отдалении от Загреба, традиционно живут с незаконного производства оружия. Во время австро-венгерской оккупации и культа оружия(?) квалификация ремесленников повышалась за счет дезертиров и "зеленых сотрудников"(по ходу, партизанен или гринписовцы),во время первый и второй Югославии, там были массовые рекрутские žandari, а затем ополчение. И тем не менее, производство не было развито столь широко.
До 1990 года. Чешская spominjalo в криминальной хронике только тогда, когда kavanskoj svađi posegnulo для отечественных дробовиков вручную(ниасилил). В HDZ, на момент становления государственности, премьер-министром, министром внутренних дел и главой МВД были уроженцы Загорья, которые, несомненно, отлично помнили традиции своей малой родины, и, вероятно, считали их незначительным криминалом.

Короче говоря, согласно данным ИНТЕРПОЛА , незаконное производство оружия сосредоточено в Donjem Macelju, Ivanec, Krapina, Žarovnici, Лепоглаве, Budinščaku, Radoboju, Klanjec, Горни Jesenju, Prigorje, Zaboku, Нови-Голубовце и Великом Трговиче. Сеть связана с точками в Sesvete, Иванич Граде, Самоборе и Ludbregu. Но крупнейший центр производства- якобы IM Metall в Озале, которая недавно была переименована в HS Produkt... Озальский завод известен созданием прославленных(?) полуавтоматических пистолетов HS 95 и HS 2000. В дополнение к легальным пистолетам HS, утверждают иностранные источники, в IM Metall быть создано и значительное количество пистолетов для švercu.

Наряду с классическими видами оружия, загорские оружейники в течение последних трех лет предлагают на черный рынок стреляющие "мобильные телефоны". В качестве одного из дилеров спалился Дарко Сушевац из Загреба.
Сентябрь 2000 года Сушевац был задержан на пограничном пункте Обреже(Obrežje) при попытке провоза 31 копии мобильного телефона марки Nokitel которые на самом деле представляют собой стреляющее устройство калибра .22Lr. В докладе, который обнародовало Би-Би-Си, утверждается , что издержки производства за эти тридцать "мобилок" составили 60.000 немецких марок. Таким образом, Европейское полицейское обнаружение связь с двумя широко известны уголовными дела. Как недавно стало известно из криминальной хроники, в Иванце(Ivanec) была раскрыта группа умельцев, изготавливавших стреляющие брелки для ключей. И, пишут некоторые австрийские газеты, немецкое подразделение специального уголовного Strijela арестовало в 2001 году шесть человек - среди них и одного хорвата - которые находились в Германии, с 19 кг героина и, в том числе, с 29 брелками для ключей, полностью аналогичными тем, из Иванца(Ivanec). Один образец "огнестрельного" телефона Nokitel, по мнению тех же газет, был обнаружена даже в Нидерландах. Длина оружие составляет 14 сантиметров, ширина пять сантиметров, боезапас шесть(в действительности 4 ствола=4 патрона) патронов, которые срабатывают при нажатии клавиш(на YouTube имеется видео стрельбы, поиск по "cellgun"). Скрытые механизмы пистолета через металлические панели телефона видны лишь под рентгеном. Эти новые модели, свидетельствуют о том, что изобретателей устройства, очевидно, вдохновили фильмы о Jamesu Bondu.

Хорошо известно, что Хорватия после гражданской войны стала одним из крупных поставщиков оружия на черный рынок. "Nacional" в последние годы писал об "agram" созданном в деревне Нови-Голубовец и попавшем на вооружение загребского криминала, об озальских пистолетах HS, которые оказались в руках бойцов IRA и ETA. Оружие реализует "Загреб-кафе" в Malešnici в Španskom которые до 2000 года функционировали как поставщик для внутреннего рынка нелегального оружия. "Agram 2000" был создан загорским техником Мирко Вугреком(Mirco Vugrek) и его сыном Иваном, как вспомогательное оружие армии Хорватии. Далее, благодаря политическим связям в министерстве обороны, которое было в ведении неуловимого Гойко Сусака(Susak,тоже, видать, загорец), "Аgram 2000" принят на вооружение в качестве служебного оружия в 1992 году. Тем не менее, "Аграму" предпочли конкурента-ПП "Еro", хорватский вариант "Uzi" который изготовлялся компанией "Арма"(ARMA Grupa,Zagreb) Иона Главаша. Как своеобразная компенсация за нереализованные возможности, семейный гешефт Вугреков был выбран в качестве мастерской по ремонту оружия для Министерства внутренних дел.

После января 2000 года распада HDZ и обнародования фактов о подпольном производстве оружия, борьба с данным явлением (под давлением Европейской полиции и Интерпола), наконец, стала приоритетным вопросом для компетентных государственных учреждений, а МВД Хорватии провело крупную операцию в начале 2001 года- арест группы под руководством Бруно Зорица по кличке "капитан Зулу", бывшего легионера и пенсионера хорватской армии. В дополнение к стандартному арсеналу бывшей HVO, švercerski банды торговали даже ракетным оружием. Второй, наиболее известный случай, был связан с IM Metall.
В январе 2001 года на хорватско-словенской границе был остановлен автомобиль, в котором находились руководители озальского завода. При досмотре обнаружено 5000 труб(видимо, стволы или ствольные заготовки) немецкого производства, которые используются при изготовлении пистолета HS. Среди подозреваемых был и Анте Йерчич(Ante Jerčić , который лишь два года назад принимал участие в церемонии открытия совместной хорватско-американской компании HS America в присутствии Павла Милявца(Miljavca), тогдашнего министра обороны Хорватии, Уильяма Монтгомери- бывшего посла США в Хорватии, и генерала Владимира Загорца(Zagorca),которая была создана как совместное предприятие для продажи штурмового пистолета TEC-9. Как известно, Министерство внутренних дел искусным судебным маневром значительно пересмотрело таможенные правила. Причина такой амнистии, отчасти для того, что предполагается Jerčićevu защитника Мирко Batarelo, на время, серый видных государственных адвокатов. Однако, по данным "Nacional", Batarelo в этой операции пользовался решительной поддержкой группы офицеров МВД (конечно из хорватских загорцев), которые утверждали, что противостоят австрийской конкуренции. Именно для австрийского пистолета " Glock ", очень похожего на HS 2000, некоторые иностранные круги считают угрозой озальский пистолет , который экспортируется даже в Америку. Поэтому все силы, включая полицейские и специальные службы, стараются скомпрометировать одно из самых успешных предприятий в Хорватии.

В конце прошлого года(2002), в Великобритании за торговлю оружием был задержан хорватский гражданин, управлявший грузовиком с замороженной пиццой, в котором при досмотре обнаружили 19 пистолетов-пулеметов "Еro". Боец одной из местных "рэперских" банд из этого оружия убил подростка. Вообще, "хорватский след" стал постоянной темой британских СМИ.

Первая глава доклада освещает švercerski историю озальского завода: первый вариант своего пистолетa HS хорватские конструкторы IM Metall создали в 1995 году. Тогда же, они также начали копировать американские штурмовые пистолеты ТЕС 9, израильские "Узи" и "микро-Узи". Пистолеты HS 95 первой партии не имели ожидавшегося успеха на международном рынке вследствие ряда недостатков и плохого качества изготовления и не смогли участвовать в международном конкурсе на пистолет для американской армии. Так IM Metall получили проблемы с приличным количеством товара, который никто не покупал. В течение трех следующих лет, только в Германии, были изъяты 35 пистолетов HS-95 с серийными номерами между 83200 и 86800, а это означает, что по подпольным каналам экспорта, по крайней мере три тысячи экземпляров покинуло озальские склады... Из этого же источника: в некоторых европейских странах изымаются автоматы, сделанные по образцу американского ТЕС 9, но без каких-либо серийных номеров. "mini-ero" и "mini-Uzi", предлагаемые нелегальными хорватскими дистрибьюторами, несколько отличаются от первоначальной версии оружия: в отличие от лицензионного пистолета-пулемета "mini-ero", нелегальные изделия для черного рынка не имеют переводчика вида огня, ложные "mini-uzi" не имеют стандартного клейма IMI Israel.

Сотрудничество с США было реализовано лишь в 1999 году, после того, как IM Metall во второй половине 90хх представили оригинальную версию HS 2000. Несмотря на контракт на сумму 8.6 миллиона долларов, HS 2000, не забыты и незаконные покупатели огнестрельного оружия, В августе 1999 года задержан водитель грузовика Владимир Devčić, который, якобы занимаясь перевозкой продуктов питания в Боснию и Герцеговину, заодно попытался переправить 200 новых озальских пистолетов. При расследование дела выясняется, что конечный пункт назначения оружия - Нигерия.

По словам европейских полицейских, копии "Беретты"() из Novi-Golubovca из оружейной мастерской Вугреков. По сравнению с итальянским образцам диаметр ствола загорской "berette" больше на 7 мм.Оружейные производства, расположенных вокруг Забока(Zabok) изготавливают алюминиевые глушители для пистолетов, очень хорошего качества. Vugrekova сеть реселлеров распространилась и на словенскую территорию, где в 1999-2000 гг были раскрыты имена и фамилии шести из его "курьеров". Мирко и Иван Vugrek, некоторое время, очевидно, находились под наблюдением тайной полиции , потому что в докладе упомянуты фрагменты их телефонных разговоров со словенской группой. Переговоры о поставках оружия велись с использованием шифров и кодов.

Во втором разделе описана вкратце хронология хорватско-американских договоренностей по HS 2000, совместно с американской компанией Intratec Международные и официальный визит израильско-хорватской делегации на IM Metal. Израильская сторона предъявила претензии, израильский генерал Бен Ханан, с которым Хорватия также достигла соглашения reparaciju Миг-в израильских военных заводов. Хорватия также получила лицензию на производство "Uzi", которые, производимые нелегально, обогатили загорских и озальских реселлеров.

Третий раздел состоит из имен людей, которых Европейские полицейские считают членами массовой švercerskog цепи со штаб-квартирой в Хорватии. В краткой форме "идентификация личности" с каждым именем фиксируется дата и место рождения, профессия официально,
марка, регистрационный номер и цвет автомобиля, который может быть использован, названия транспортной компании и их учредители, безопасные маршруты транспортировки оружия.
Кроме того, Ивана Vugreka которые не появится, как zabočki босса, как еще один раунд решительным моментом является говорится в Дони Macelju которые якобы возглавляет Владо Малогорского(Malogorski), и менее известная группы Иосипа Голубича(Golubića), основателя транспортной компании "Lubić Majer".
И этот список свидетельствует о том, что для европейской полиции не так уж много секретов о роли Хорватии в международных švercerskim деятельности.

Константин, а на схеме это какой ТЕС-9, это точно ПП, а не полуавтоматический? И так, попутно, не пойму, у него что, нет придохранителя?

quote:

Originally posted by OneOfUs:
а на схеме это какой ТЕС-9, это точно ПП, а не полуавтоматический?

А они были, ПП-то TEC-9?

quote:

. И где же у этой мобилы боезапас шесть патронов? Учитывая еще два в кармане?

Второй снимок - также отдельный модуль спускового механизма с предохранителем-переводчиком вида огня того, что мы раньше считали поздней модификацией "Аграма 2000". Сейчас речь не об их устройстве, а об отличиях от ТЕС-9.

quote:

Не сочтите за дерзость, но есть основания усомниться в этих выводах британского национального отделения Интерпола.

Я думал, что существует ПП АР-9, чесно говоря, исходя из пиратски-плагиатской направленности значительной части (мягко говоря) хорватских оружейников. По крайней мере, того периода. С самого начала не верилось в оригинальность идей.
И в принципе АР-9 в варианте ПП существует и, видимо, в немалом количестве. Все достаточно просто. В интернете несколько американских сайтов предлагают "Kimel AP-9 Full-Auto Conversion Manual". Я нашел от 11.95 до 13.95 у.е. Платите и получаете 25 страниц с иллюстрациями и гарантией, что "не требуется никаких изменений ресивера".
Вот тут то и проблема: в свободном доступе такой инструкции я, к сожалению, не нашел. Вот бы сравнить с тем, что внутри первой модификации "Аграма".
Вообще эта модификация распространена гораздо меньше второй (с "бубликом") и, к сожалению, мне пока не довелось с ней близко познакомиться. Но то, что и у нее спусковой механизи с предохранителем-переводчиком собраны одним модулем - 100%.
Что касается "внутренностей" затворной коробки, то есть не очень четкая иллюстрация неполной разборки этой модификации из украинского журнала "Оружие и охота" N 10/2002. Можно сравнить с иллюстрацией разборки АР-9 опять-таки из "Мастерружье". Детали в принципе теже самые, только кардинально увеличен курок, а вследствие этого и длина затворной коробки. Хотели уменьшить темп стрельбы? Стрелкой указана, похоже, деталь, аналогичная той, что на схеме ТЕС-9 под N 170 - спусковая тяга с функцией разобщителя?

Представляется, что осталось только два момента, чтобы окончательно разобраться с "оригинальностью" этих ПП.
Во-первых, как именно устроен спусковой механизм первой модификации "Аграма". Коллеги, не может быть, чтобы ни у кого не было возможности представить его обществу. Давайте вместе покончим с этой легендой.
Во-вторых, откуда "срисовали" УСМ второй модификации "Аграма"? Или это, все-таки, интеллектуальный продукт IM Metall? Ну должны же они были хоть что-нибудь сделать сами?

Кстати, если кто и делал ПП базе ТЕС-9, то это, похоже, азиатские оружейники, фоторепортаж о нелегком труде которых был в этой теме раньше.

quote:

В общем, с "оригинальностью" этого ПП похоже все ясно.

quote:

Ну должны же они были хоть что-нибудь сделать сами?

и он умер в 2006 году в возрасте 80 лет вскоре после ареста, а Славко и Иван Вугреки-его сыеовья;
то он выглядит так

а Славко и Иван Вугреки-его братья, а в 2006 умер его отец, и он на первом фото.
То есть хорваты сами не определились еще.
По поводу копирования при создании "Аграма": лично я как-то слабо верю Интерполу, меня больше убеждают выкладки OneofUs. Копирование и заимствование -путь наименьшего сопротивления, зачем с нуля разрабатывать, когда можно подогнать под местные производственные условия уже отработанный(пусть и не Вугреками, а компанией A.A.Arms) образец. Ранний "Аграм"- вообще копия АР-9, странно, что только Дмитрий на это указал, а другие все мы не разглядели.
А вопрос про УСМ следующей модели остается открытым, я аналогов не знаю


Для сравнения ТЕС 99 (выпускался с 1994 года)и "Agram 2002"

quote:

Originally posted by El caudillo:

Я уже постил этот девайс, на 5 стр

В теме это не единственный неоконченный вопрос. На 13 странице темы вскользь коснулись фактов укорачивания автоматов Калашникова. А это достаточно распространенное явление. Думаю, можно кое-что упорядочить.
Вообще, можно говорить о трех причинах переделки автоматов (без претензии на универсальность):
- так сказать, боевые потребности;
- адаптация к потребностям обычных уголовников;
- удовлетворение своеобразных эстетических потребностей, характерных для некоторых народов или, так сказать, социальных групп.
Муджахеды явно критически относились к собственному боевому опыту и делали соответствующие выводы относительно своей "системы вооружений". Относительно индивидуального стрелкового оружия имели место "импровизаций" как с целью поиска оружия, имеющего хоть какое-то преимущество над автоматом в, так сказать, общевойсковом бою, так и с целью трансформации автомата в более компактное оружие нападения в условиях городской застройки, из автомобилей и т.д.
В первом случае речь идет об использовании малоэффективного РПК в качестве автоматической винтовки, без сошек. Похоже, подобное в военной истории ранее уже было.

Во втором случае речь идет об уменьшении размеров автомата Калашникова. Причем, исходя из своего боевого опыта, муджахеды отдавали предпочтение автоматам калибра 7,62 мм. Простейший способ - установка на АКМ складного приклада от 5,45-мм автомата или самодельного складного приклада.

В дальнейшем, в связи с изменением характера ведения боевых действий, возникла потребность в более компактном оружии. А это можно было реализовать только путем укорачивания ствола АКМ по аналогии с АКС-74У, что и стало довольно распространенным явлением. Процесс был вполне осмысленным, и позднее это вылилось даже в письменные инструкции. Трудно сказать, сколько их было. Вот выдержка из довольно позднего документа, взятого с сайта http://banderivets.org.ua (чей сайт, думаю понятно):

ИНСТРУКЦИЯ Верховного командования ЧРИ по тактике ведения боевых действий против российских оккупантов.
:5. Организация засад и нападений на врага.
Наиболее эффективное оружие в населенных пунктах - это укороченный АКМ с глушителем и с припаянной планкой для оптики, ПМ с глушителем и гранаты. Они надежны, дешевы, доступны, их легко спрятать и ими можно стрелять обычными патронами. Поэтому, все группы должны обзавестись ими в первую очередь:
Военный Комитет ГКО - Маджлисуль Шура. ЧРИ. Март 2004 г.

Были различные варианты переделки стволов: укорачивание с переносом мушки к газовой каморе; чаще - с переносом газовой каморы ближе к ствольной коробке, укорачиванием газового поршня и различными вариантами укорачивания газовой трубки и цевья. На дульной части ствола всегда имелся резьбовой участок для установки, в зависимости и ситуации, компенсатора или глушителя. При этом оружие снабжалось складным прикладом (от 5,45-мм автомата или самодельным). Наглядная иллюстрация - обсуждавшиеся в одной из тем форума снимки с места гибели муджахедов, попавших в засаду в Дагестане. Крупный план автомата целесообразно привести и в этой теме.

Второй снимок укороченного АКМ на странице 13 этой темы - уже другая история. Это обычный криминал и оружие, при всем его внешнем сходстве, уже не то, что у муджахедов. "Пацаны" в свое время хорошо простимулировали кавказских кустарей-оружейников. Для них везли из Чечни все, что стреляло, но повышенным спросом пользовалось более компактное оружие. Очень часто перед транспортировкой по просторам СНГ нескладные приклады с автоматов снимали вообще и назад, как правило, уже не ставились. Либо отпиливали. Тактические задачи, извините, другие. Отсутствие у криминалитета особой заинтересованности в функциональной "полноценности" автоматов на Кавказе поняли быстро. Фактически, требовались аналоги т.н. малых пистолетов-пулеметов. Резать стволы на "экспорт" начали, похоже после первой чеченской, причем эта категория изделий прикладами, как правило, уже не снабжалась. Более того, похоже, эти обрубки даже и не пристреливались: у некоторых образцов несовпадение линии ствола и линии прицеливания видно даже при простом осмотре. Почему при этом резали столь дорогие сердцу муджахеда 7,62-мм автоматы? Тут все не так просто. Во-первых, спрос рождает предложение. Во-вторых, далеко не всех устраивало то, что у противника автоматы под другой патрон. В-третьих, среди этого оружия часто попадаются образцы, изучение которых не оставляет сомнений, что перед нами не переделка, а фактически реанимация "убитых" автоматов. Вне всякого сомнения, "обрезанию" для дальнейшей продажи в первую очередь подвергались поврежденные, расстрелянные стволы, а также реанимировались и укорачивались учебные автоматы.
Вот два специально подобранных знаковых образца. N 1 - реинкарнация учебного АК. N 2 более интересен. На первый взгляд - солидная переделка, по-боевому, как для себя: самодельный складной приклад а-ля ГДР-Румыния, укороченный магазин. Но сразу насторожило, чего это он такой "вылизанный". При ближайшем знакомстве оказалось, что ствольная коробка деформирована, задняя часть "ушла" влево миллиметров на 5. Состояние канала ствола вообще феноменальное: поля нарезов выкрошились местами на 2/3! Судя по всему, "пацанам" впарили ствол, не иначе как побывавший в пожаре. Или я ошибаюсь? Хотя, какая им разница: у них он свое отработал - его когда-то бросили на месте очередной ликвидации местного "авторитета".

Необходимо отметить, что речь шла только о различных подходах к переделке автоматов, а не о каких-либо "экспортных правилах" кавказских оружейников. Продавали все, за что покупатели готовы были заплатить.
Что касается трудностей с определением по фотографиям, что за автоматы находятся в руках муджахедов. Даже не переделанные автоматы у них частенько зачем-то перебирали с заменой каких-либо деталей: рукоятки, цевья, газовой трубки, приклада, крышки ствольной коробки. Причем замененные детали могут быть не только с автомата другого калибра, но и с автомата иностранного производства.
Что касается укорачивания 5,45-мм автоматов. Пока таких образцов не видел. Похоже, что их переделывали гораздо реже. Даже приличных снимков нет. Нашел только в старой записи с канала Рен-ТВ кадры изъятия в 2003 году оружия у "одной из столичных преступных группировок". Где произведена переделка по фильму непонятно. Но интересно то, что обрезанные автоматы, похоже, АК-74М 1994 года выпуска.

Ну и как не вспомнить Ирак с уже всем известными "золотыми" Калашниковыми. Правда, для начала немного "серебра", хотя тоже чистые понты. На столе, среди прочего.

Здесь и дальше снимки с www.militaryphotos.net. Теперь - "золотые". Не пойму, что за модель. Похоже, все-таки наш случай - переделка: "ювелиров" даже не смутила нестыковка вырезов на цевье и накладке газовой трубки, взятых с разных образцов оружия. Сам автомат вроде югославский М64В или М70А, или его иракская копия. Газовая камора толи заимствована, толи скопирована с финского М76, только основание мушки чуть пониже. Еще были такие же, но в "серебре".
Кстати, никто не знает, что там на цевье написано?

Реалии послевоенного Ирака породили и сугубо утилитарные версии укороченных автоматов. Правда, назвать их в полной мере боевыми язык не поворачивается. Несмотря на "пустынный камуфляж" того, что на верхнем снимке, и "крутой" обвес с прикладом от "Галила" у того, что на нижнем снимке. Учитывая тактику, вооружение и оснащение американцев и их союзников в Ираке это оружие пригодно только для "пострелушек" куда-то туда, где может находится оккупант, либо вообще куда-нибудь, чтобы тот оккупант не расслаблялся. Что мы, похоже, и наблюдаем на снимке (если это вообще Ирак, а не Палестина, к примеру). Особенно умиляют заплющенные глазки и "прицелище", абы как прикрученный прямо к прицельной планке. В общем, не всякий человек с автоматом - боец.

А вот еще непонятки: чем это развлекают туристов в Йемене. Что это за мутант? Наверное, все-таки, тоже наш случай.

Откуда в мусульманском мире (сейчас я не о Чечне) такая тяга к укороченным АК? Тенденция, однако! Почему-то все время вспоминается один этнический йеменец - Усама бин Ладен, который одно время любил позировать на фоне АКС-74У. Там тоже всем было понятно, что это - символ, а не для боя. Уж не он ли основоположник этой моды?

quote:

Originally posted by OneOfUs:

переделка: "ювелиров"

quote:

Originally posted by OneOfUs:

Что это за мутант?

quote:

Originally posted by OneOfUs:
Большое спасибо, но все равно - от мутанта далеко не ушел! А в чем прикол - делать сегодня такое оружие с фрезерованной ствольной коробкой?

А в чём не прикол? Юсовцы ж делают до сих пор M16. Говорят рынок просил - болгары дали, в т.ч. для гражданского рынка.

Кстати, зачастую иракское оружие хромируется и золотится в США.

quote:

Originally posted by NORDBADGER:

С этим как бы напряжёнка, но всё-таки она вертится!

quote:

Originally posted by El caudillo:

А на первой фотке часом не юговский М-92? Уж больно коротковат.

Нет. Игра - "Найдите N различий".

quote:

Originally posted by OneOfUs:
...А вот еще непонятки: чем это развлекают туристов в Йемене. Что это за мутант? Наверное, все-таки, тоже наш случай.

?

Это болгарские изделия.

quote:

Originally posted by OneOfUs:
Что касается укорачивания 5,45-мм автоматов. Пока таких образцов не видел. Похоже, что их переделывали гораздо реже. Даже приличных снимков нет. Нашел только в старой записи с канала Рен-ТВ кадры изъятия в 2003 году оружия у "одной из столичных преступных группировок". Где произведена переделка по фильму непонятно. Но интересно то, что обрезанные автоматы, похоже, АК-74М 1994 года выпуска.

Эти обрезки "восстановленные" из макетов ранней ижевской деактивации. Был сюжет про умельца-инвалида занимавшегося этим.
Вот здесь фотки их не модифицированного брата изначально 98 года с даже относительно близким номером макета и штампом РСТ SA02 в том же месте:
см пост roker-а forummessage/85/238

quote:

Странно...

quote:

Originally posted by OneOfUs:

вырезы на цевье и накладке таки не совпадают

quote:

Originally posted by El caudillo:

Такое чувство, что верхнюю накладку ставят задом наперед, это очень хорошо видно на крупном плане цевья хусейновского калаша.

Возможно, но так на всех - иначе поставленную не встречал.

quote:

Originally posted by NORDBADGER:

Возможно, но так на всех - иначе поставленную не встречал.

quote:

Originally posted by OneOfUs:
А я по укороченному "Табуку" так до конца и не понял. Фотоснимки не очень, но как их не рассматривай, вырезы на цевье и накладке таки не совпадают. Вообще то странно. Все предыдущие модели иракского производства в этом плане не отличались от классических Калашниковых.

quote:

Originally posted by El caudillo:

Возможно они так на всех ставят - вот интересно, из каких соображений?

Восток - дело тонкое. Может дизайн им такой понравился и всё, на полёт не влияет.

quote:

Originally posted by OneOfUs:
Все-таки остаются некоторые сомнения: что-то с этим вариантом не то, с его происхождением. А почему их мало, я так и не нашел, когда их выпускали.

А что не так с происхождением? Собственно "Tabuk" - лицензионный юговский M70. По выпуску оружия в таких странах как Ирак известно не так уж много (хотя и в др. стран тоже порой тёмный лес). Производство видимо началось в 1980-х, об объёмах выпуска не известно, после первой войны выпуск возможно сильно сократили, "короткий", скорее всего, появился позже, т.е. выпускался относительно недолго и для разных "спец", соответственно малая распространённость. На фотках он редко мелькает. А, что до прототипов, то база от "большого", а ствольная часть - смесь румынского и финского.

quote:

"Шокац"-второе более верятно

quote:

Originally posted by OneOfUs:

Это хорошо, что Хорватия нас не отпускает

Коль уже заговорили и о ракетчиках-гранатеметчиках, есть еще один интересный снимок с http://www.otvaga2004.narod.ru. Подпись гласит, что это - Абхазия, боец с "импровизированным гранатометом, сделанным из ствола 82-мм миномета". Кто-нибудь знает о чем речь? Как и чем из это стреляли?

Во-первых, как я понимаю, с оружием, обсуждавшимся в теме forummessage/115/32 относительная ясность присутствует. Больше всего о нем информации на securityarms.com
К тому времени, как в Родезии остро возникла необходимость в производстве собственного стрелкового оружия, чехословацкий ПП Vz25 был им уже хорошо известен. На основе его конструкции фирма LACOSTE ENGINEERING организовала производство ПП несколько упрощенной конструкции. Оружие имело наименование LDP, известно оно также и как RHUZI (RHodesian UZI) из-за некоторого внешнего сходства с израильским ПП. Смысл наименования LDP неясен: наименование фирмы-производителя указано выше, владельцем ее был некто Mr. PONTER, разработку конструкции осуществил некто Mr. DuPless. Пистолет-пулемет разрабатывался якобы для антитеррористических сил Родезии, но использовался ими очень мало, так как быстро выяснилось, что качество его изготовления хуже, чем у прототипа. Я пока не нашел ни одного снимка родезийских военных с ПП местного производства. С УЗИ - есть. Неприсоединившийся к международному эмбарго Израиль осуществил поставку УЗИ в Родезию в 1976 году, назло СССР и Китаю. УЗИ и до этой поставки был хорошо известен в Родезии. Пока не понятно, когда для родезийской версии Vz25 был заимствован магазин израильского УЗИ. И вообще - как выглядел оригинальный родезийский LDP.
Дело в том, что оружие, которое осуждалось в указанной выше теме, судя по всему, не родезийского производства. В 1979 г. власть в Родезии поменялась и производство LDP было прекращено. Однако, вскоре в ЮАР была создана фирма KOMMANDO ARMS MANUFACTURING COMPANY, PTY Ltd, которая возобновила выпуск этого образца под наименованием Kommando LDP. Но образец несколько изменился. Появилось пластиковое цевье с рукояткой, чего, как указывается не было у родезийского ПП. Родезийский ПП имел спусковой механизм с возможностью выбора вида огня (selective-fire), а южноафриканский образец выпускался для гражданского рынка в полуавтоматическом варианте, в том числе и для экспорта. Хотя производитель и предусмотрел в конструкции возможность производства ПП доля полиции и военных, но их этот образец не заинтересовал.

quote:

Originally posted by OneOfUs:

Смысл наименования LDP неясен

Все это на данном образце никак не задействовано при стрельбе. Судя по всему и не может быть задействовано: пятые по счету отверстия в каждом ряду находятся аж под газовой каморой, так что куда здесь городить глушитель. Для чего все это? Может будут какие версии?
Вообще-то этот автомат был изъят уже много лет назад. И только относительно недавно родилась такая версия: этот автомат и не собирались использовать с интегрированным глушителем. На этом автомате был поставлен жирный крест и он подлежал переделке в обрубок с дальнейшей продажей "пацанам" или местным, тем, кому не для войны надо. И поэтому на нем просто тренировались, отрабатывали технологию нанесения газоотводных отвестий с выходом их в нарезы. Почему бы и нет? Других объяснений пока нет. А отработали, как видно на снимке, уже в общем то вполне приемлемо. Сверху, единственное отверстие поперек поля - в газоотводную камору.

И теперь главный вопрос: существовали ли реальные образцы переделочного оружия с интегрированными глушителями? Пока располагаю единственным снимком (к сожалению, нечетким), на котором предполагаю наличие именно такого образца.

Непонятно, зачем вообще это было делать. Ведь наивно предполагать, что достаточно лишь соорудить некое подобие ВСС, АС или ВСК-94. А боеприпас? Почему-то кажется, что относительно такой переделки обычный, пусть даже и укороченный, АКМ со штатным ПБС гораздо предпочтительнее! Или это, судя по габаритам дульного устройства, пытались соорудить не ПБС, а ПМС? Или это вообще лишено какого-либо смысла, так - понты?
Нет ли у кого-либо еще информации по этому вопросу?

quote:

Originally posted by OneOfUs:
Интересно упоминание о еще одном оружейном предприятии Родезии. Приведу его на языке оригинала, так как не знаю, как перевести правильно - "завод по производству пистолетов-пулеметов Мамба" или "завод Мамба по производству пистолетов-пулеметов".
The Rhodesian Mamba machine pistol production plant was moved to South Africa when the Rhodesian government changed hands. Mambas came to the US as "Vipers". None of them look anything like a CZ25.
Гугл ни по Mamba, ни по Viper (той, которая нам нужна) ничего не дал.

Возможно это всё же пистолет "Mamba", разработчиком которого поминается "Viper Engineering" (хотя встречаются и другие).

quote:

Originally posted by OneOfUs:
Поиски чего-либо с подобными, даже отдаленно похожими названиями ничего особо не дали, кроме того, что у Жука приведены какие-то полуавтоматические "Уифер" АП-9 и "Уифер Найтхоук". Судя по иллюстрациям, при удачном стечении обстоятельств они вполне могли бы быть тем, во что мог трансформироваться ПП "Кобра". Но Жук никакой информации о них не приводит. Гугл тоже, по запросу на русском, а вариантов написания "Уифер" на английском может быть несколько.

Это "Weaver Arms", на фото "Nighthawk".

quote:

Originally posted by OneOfUs:
Мда! При всем уважении к А.Б.Жуку, все-таки не могу не выразить своего удивления тем, что "Weaver" оказывается следует читать как "Уифер"!

В издании 1997 г. "Уивер".

Константин, статья не новая, жаль что излишне популярная - обо всем и сразу. Особенно интересует: этот Д. Новичок часом не исчезнувший из темы Nowitschok?
Последнее предложение не понял, не силен я еще в интернете: что значит "P.S.А слайды к этой статье были выложены здесь:-)"?

To NOWITSCHOK: уважаемый коллега, хочется верить, что Вы, возможно, иногда посещаете эту тему. Похоже, что в настоящее время реально только Вы можете ответить на пару вопросов. Связаться с Вами не получается, нигде не найду ни одного Вашего поста. Если не затруднит, напишите мне в личку. Заранее благодарен.

Константин, в соседней теме Вы дали интересную ссылку по колумбийским революционерам. Я там такое чудо-чудное увидал! Вы то раньше его увидели, и как человек любознательный не могли не поинтересоваться что это. Не удалось ли чего узнать. Ни за что не поверю, что это - промышленная продукция!

Скорее поверю, что это - фотошоп.

quote:

Originally posted by OneOfUs:
Понятно. В связи с этим, как и прежде, хотелось бы кое о чем спросить у Д. Новичка.

To NOWITSCHOK: уважаемый коллега, хочется верить, что Вы, возможно, иногда посещаете эту тему. Похоже, что в настоящее время реально только Вы можете ответить на пару вопросов. Связаться с Вами не получается, нигде не найду ни одного Вашего поста. Если не затруднит, напишите мне в личку. Заранее благодарен.

Константин, в соседней теме Вы дали интересную ссылку по колумбийским революционерам. Я там такое чудо-чудное увидал! Вы то раньше его увидели, и как человек любознательный не могли не поинтересоваться что это. Не удалось ли чего узнать. Ни за что не поверю, что это - промышленная продукция!

Скорее поверю, что это - фотошоп.

quote:

Скорее поверю, что это - фотошоп.

quote:

Originally posted by Kosta_g:
daily.sec.ru статья в тему.
P.S.А слайды к этой статье были выложены здесь:-)

спасибо форумчанам за внимание!
скажу только что удалялись не фоты, а сообщения.. фоты пострадали "не намеренно"

далее собственно о статье:
1. редакторская правка срезала немало материала как "лишнего" так и полезного/интересного
2. в электронную версию статьи не вошли ТТХ Аграмов и К6-92 (прикрепить таблицу файлом не удалось, потому отписал следующим сообщением "сплошным текстом" )
3. Kosta_g спасибо за ссылу

------

ТТХ К6-92
<прототип> <серийный> <модернизированный>
------
Длина общая (мм)
370/695* 370/700* 290/535*
Длина ствола (мм) 150 150 120
Емкость магазина (шт) 32 25 16, 25
Масса без патронов (кг) 1,9 1,95 1,65/1,7**
Используемый вид патронов 9х18ПМ (9-мм патрон к пистолету Макарова)
Начальная скорость пули (м/с) 320 340 335

* со сложенным и с разложенным прикладом
** с магазином на 16 и 25 патронов

quote:

Originally posted by OneOfUs:
To Nowitschok:
Поясните, пожалуйста, предложенные Вами наименования модификаций, я так понимаю, условны?
Аграм-2000 прототип - это с прямым магазином и без передней рукоятки?
К6-92 прототип - это что, "Eagle"? А модернизированный - это укороченная версия, снимки которой Вы выставляли в теме?

да, всё верно, названия условны, потому и в кавычках
и по порядку моделей - именно это и имел в виду.

добавлю здесь, что "ранний Аграм" от "серийного" отличает еще и крепление глушителя (резьба расположенна на дульном срезе, а не в районе казенника под кожухом) про разные габариты глушителей я уже ранее указывал

quote:

Originally posted by El caudillo:
[B]Продолжая тему Въетнама:
Въетнамская полукусарщина на тему Томпсона

B]

Сдаётся мне, что это оригинальный М1А1 со снятым прикладом. Корпус СМ в месте крепления приклада доработан напильником и всё.

quote:

Originally posted by igor61:

нашел фото вот такой штуки

quote:

Originally posted by OneOfUs:
Спасибо! Главный вопрос, который меня очень сильно интересует: что за маркировка у укороченной версии К6-92 на накладках рукоятки и над рукояткой слева.

на "щечках" как обычно - К6-92
над рукояткой номер
впереди флажка предохранителя-переводчика: 0, 1, AU - соответственно предохранитель включен, одиночный режим, очередь... вобщем все банально привычно

еже один интересный К6-92 попадался, но отфотать тогда не удалось
вобщем пример заимствования одних "кустарей" идей других "кустарей"
на стволе этого ПП подобно Аграму было сделано по 2 отверстия в каждом дне нареза и подобно Аграму на ствол при снятом глушителе устанавливалась втулка..
так что не только АКашные "дудки" сверлили и не только с оглядкой на АС и ВСС

quote:

Какое отношение имеет к данной теме?

quote:

от сравнительно хорошей в принципе,

сорри за ОФФ

А я вот хочу предложить между прочим опять вспомнить солнечную Африку. Тут недавно Константин совершенно справедливо предложил нашему вниманию специфическое, африканское видение темы кустарного производства стрелковки в зонах региональных конфликтов.
А как Вам вот это? Это что: зов предков, экономим патроны, али не знаем как заряжать?

quote:

Originally posted by Kosta_g:
Аналог приднестровской мортирки?

Скорее наоборот.

quote:

Originally posted by Kosta_g:
И что за боец?

Израиль походу. Если это конечно не страйкер какой.

quote:

Originally posted by NDI:

РПК странный какой-то... ствольная коробка не усилена.

quote:

Originally posted by Kosta_g:
Аналог приднестровской мортирки?

И что за боец?

Похоже, что граната вылетела уже пробитая насквозь пулей. Граната со слезоточивым газом?

quote:

Originally posted by Serega80:

Похоже, что граната вылетела уже пробитая насквозь пулей

Основным каналом снабжения партизанских отрядов Армии Крайовой (АК) первоначально были английские поставки и закупки его у немцев и их союзников. Пистолет-пулемет системы Шмайссера МП 38-40 стоил 7-9 тысяч злотых, пистолет-пулемет Бергман МП 18/I (?) с деревянным прикладом - 12 тысяч злотых. Исходя из курса доллара на черном рынке (130-160 злотых за один доллар), один экземпляр МП 38/40 стоил в среднем около 52 долларов, а МП 18/I - около 80 долларов. СТЭН польского производства стоил 3,5 тысяч злотых или 24,5 долларов.
СТЭН Мк II изготавливался подпольными группами АК и, частично, БЧ, а также сбрасывался на парашютах. Он был сконструирован в Англии поляком инженером Стендковским, отсюда и название СТЭН. Британцы же приписывают создание пистолета-пулемета СТЭН Р.В. Шеппарду и Г.Дж. Тарпину. СТЭН был задуман как партизанское оружие.
Два предыдущих абзаца - выдержки из приведенного фрагмента текста. Занятно! Особенно об авторстве конструкции СТЭНа. Я, честно говоря, озадачен категоричностью этого заявления. Может кто-нибудь прояснить это? Действительно ли в истории СТЭНа каким-то боком присутствует некий польский инженер Стендковский? Не, ну человек ведь когда писал, о чем-то думал! А то мы тут с товарищем уже репу чешем: может еще где-нибудь непорядок с исторической правдой, не поискать ли нам среди польских инженеров фамилию, к примеру, Брэнковский?
Как-то странно и другое. Что, немцы вели по отношению к СССР какую-то особую войну? Или оккупационный режим для Польши был особым, не таким как для Белоруссии или Украины? Представьте себе советских партизан, покупающих оружие у немцев. Дальше тоже много необычного: закупки материалов для производства ПП, отраслевая кооперация, перевозка между городами комплектующих и готовых ПП, стоимость расходов и на покупку оружия у оккупантов, и на собственное кустарное производство оружия!
Из представленного фрагмента ясно, что автор книги больше польский патриот, чем специалист в области стрелкового оружия. Комментировать неточности не буду, так как это не входит в цели данного обзора.

КРАКОВ.
Началось в конце сентября 1942, к февралю 1943 было отлажено. В начале 1943 производственно-монтажная мастерская N 5, расположенная на ул. Могильская, 97 (т.н. "обеспечалка" ) получила более 30 станков, что позволило наладить изготовление различ-ной продукции, от гранат до ПП.
Недельный выпуск оружия в среднем 65 ед. Всего изготовлено 4055 СТЭНов. В дневную смену изготавливали часть простых деталей под видом официальной продукции. Производство продолжалось до ареста в апреле 1944 пом. начальника мастерской Доминика Юра. В мастерской срочно ликвидировали следы производства СТЭНов. В ночь с 30.04 на 01.05.1944 немцы обыскали ее, но ничего не нашли.
Стволы поставлялись, в основном, из Радома и Варшавы. Основные поставки готовых ПП были в Варшаву, Кельц, Люблин, Ржечов и Львов. Перевозка оружия осуществлялась на автомобилях в коробках вместе с частями швейных машин и чайников, или на автомобилях с двойным дном.
Техдокументацию инженер Доминик Юра воспроизвел по образцу английского СТЭНа. По деталям английского СТЭНа изготовили матрицы и выкройки на фабрике Зиеленевского в Кракове. Там же изготавливались и некоторые детали оружия. Стволы поставлялись, в основном, из Радома и Варшавы. Пружинная проволока поступала из города Сласка (Ржеча).
Предварительные операции (нарезка труб, разметка, вырезка, штамповка и предварительное шлифование) открыто выполняли ученики. После технического контроля и отбраковки детали шли на дальнейшую механическую (точение, фрезеровка, шлифовка) и термическую (сварку, закалку, оксидировку) обработку. Перед сборкой еще один тех. кон-троль. Сборкой занимались бойцы АК - специалисты высокой квалификации. Готовое оружие шло на испытания.
Краковский СТЭН мало отличался от английского образца. У этих ПП целик незначительно выступал над задней частью затворной коробки. Приклад первых экземпляров изготовлен из прутка, а некоторых даже деревянный. СТЭНы позднего выпуска имели приклады из одной трубы, с закрепленной на конце пяткой из стального листа. Что касает-ся мехобработки, польские СТЭНы были значительно лучше изготовлены, чем их английские собратья, а вот сварка была хуже, в основном из-за того, что приходилось использовать газовую сварку (автоген), а не электросварку. Хуже дела обстояли с магазинами и их надежностью. Магазины имели емкость только 26 патронов. СТЭНы с Могильской часто поставлялись вообще без магазинов.

ВАРШАВА, фабрика "Конрад Ярнушевский и Ко".
На фабрике ложек "Конрад Ярнушевский и Ко", расположенной на ул. Грибовской, 25, немцы развернули производство медицинской мебели для госпиталей. Как и в Кракове, часть деталей ПП изготавливалась в дневную смену под видом официальной продукции.
Организатор - работник фабрики Йозеф Каплер. В ноябре 1942 в качестве образцов получены два английских СТЭНа Мк II с чертежами. В апреле 1943 готовы три первых СТЭНа, на которых, как на оружии, изготовленном до войны на государственных оружейных фабриках Радома и Варшавы, при помощи оригинальных доенных клейм были выбиты орел и буквы WP (Войско Польское). Набивались также цифровые обозначения с датой выпуска и номером оружия. Первые три ПП имели оригинальные английские стволы и магазины. Главную сложность представляло изготовление стволов, а также закалка затвора, бойка и пружин. АК (Кедив) заверила изготовителей оружия в финансовой помощи произ-водству с условием, что изготовление СТЭНов будет ей подконтрольно. Стоимость изготовления одного СТЭНа приблизительно составляла 4125 злотых.
В первой половине 1943 была подготовлено оборудование, подобраны 15 специалистов. Нарезы в стволе формировались поэтапно, при помощи протяжек. Операция требовала 11 переходов, выполнявшихся при помощи 11 специальных протяжек. Стволы получались хорошего качества, а технология позволила изготавливать их в большом количестве. В декабре началось серийное производство. Только магазины поставлялись извне. Клеймение наносилось на приемнике магазина. Оно состояло из выбитого знака орла и цифрового обозначения. Например, в номере 02043038 первые две цифры обозначали месяц, остальные год и номер конкретного образца. "0" использовался как разграничитель между группами цифр.
Затворная коробка изготавливалась из стальных труб, используемых для производства гидравлических помп.
Магазины емкостью 32 патрона поставлялись с варшавской заводской школы им. Конарского. Их качество было не лучшим, часто ощущался их недостаток. Норма комплектации предусматривала наличие одного магазина в ПП и 6 запасных магазинов (1+6), при обязательной (минимальной) норме 1+2.
Варшавских пистолетов-пулеметов СТЭН было изготовлено около 2000 штук.

ВАРШАВА, мастерская Т. Чайковского.
Производство в мехмастерской Теофила Чайковского на Лешне началось в 1943 по документации инженера Черневского. Изготовлено около 700 шт. Это оружие готовилось для операции "Буря" (Варшавское восстание). Но часть города, где хранилось оружие, с первого дня восстания оказалась под контролем немцев. В тайниках хранилось 678 ПП СТЭН и Блыскавица. Тайники были обнаружены только в 1947. На станках Чайковского изготавливали хорошие стволы для СТЭНов. Не менее 2000 стволов было передано иным подпольным оружейникам, в том числе в Кракове и Варшаве на ул. Грибовской.

РАДОМ.
В 1943 в условиях конспирации на оружейной фабрике в Радоме было начато производство СТЭНов. Техдокументацию отработал Стефан Оконевский. Готовая оснастка и заготовки выносились с территории фабрики в гараж Адама Чаберки на ул. Келлес Краузе, 33. Здесь происходила механическая и термическая обработка деталей. Сборка оружия происходила в другом месте, у Болеслава Гетмана и Антонио Салбута на ул. Квитковского.
В 1943-1944 годах изготовлено было около 80 - 100 СТЭНов.

СУХЕДНЁВ.
Изготавливались на предприятии "Станислав Таньский и Кº", организатор - инженер Казимир Черневский. Провал - в середине 1943, успели изготовить всего 52 СТЭНа.

РЖЕЧОВ.
Сохранилось мало информации. Было изготовлено несколько десятков, а может и сотен пистолетов-пулеметов СТЭН. Известно, что стволы для СТЭНов из Ржечова поставлялись другим подпольным изготовителям.

ЛЬВОВ.
СТЭНы во Львове изготавливались, но известно об этом очень мало.

Цифры, конечно, впечатляют. Но есть и другие, в польских же источниках.
Хочу сказать о том, от чего снова стало грустно, как и при знакомстве с темой родезийского оружия.
Оказалось, что с польским кустарным оружием времен WWII, в отличие от оружия советских партизан и подпольщиков, давно все ясно, все систематизировано и изучено. Вот, для примера, перечень использованной литературы под публикацией о таком оружии на одном из польских сайтов.

BIBLIOGRAFIA

. Bohaterowie drugiej linii. Dorobek polskich podziemnych zbrojowni 1939-1944. Materiaiy z sympozjum, Muzeum Wojska Polskiego, Warszawa 11 maja 1998
. Stanisiaw M. Jankowski, "Steny" z ulicy Mogilskiej, Krakуw 1977
. Stanisiaw M. Jankowski, "Steny" bijN celnie, Krakуw 1983
. Marek Ney-Krwawicz, Komenda Giуwna Armii Krajowej 1939-1945, Warszawa 1990
. Franciszek Jan Pogonowski, Podziemna zbrojownia, Warszawa 1975
. Polskie Siiy Zbrojne w drugiej wojnie _wiatowej, t. III, Armia Krajowa, Londyn 1950
. Kazimierz Satora, Podziemne zbrojownie polskie 1939-1944, Warszawa 2001
. Kazimierz Satora, Produkcja uzbrojenia w polskim ruchu oporu 1939-1944, Warszawa 1985

И это только часть литературы. Вот продается в интернете и более свежая: 2001 год, Варшава, 407 страниц. Обнадеживает то, что Польша гораздо ближе Родезии. Надо поискать, может, удастся найти.
Я же попробую завтра продолжить обзор исходя из того, что насобирал и любезно предоставил мой товарищ.

quote:

Originally posted by OneOfUs:
Да чего ж, по принципу действия и есть прямой аналог приднестровской мортирки. А по действию на цель, так сказать, нет.

Я то имел ввиду, что приднестровские, мягко говоря, не первые в этом ряду.

quote:

Originally posted by OneOfUs:

А в Боснии только магазины делают или Калашниковы уже и там уже клепают?

quote:

Дмитрий, крепких Вам нервов в процессе перевода!

"Pleter" с интегрированным глушителем

"Jelen" во всей красе

"Šokac": с длинным стволом-ранний вариант


Пользователи

Ссылка: http://renato0013.webizlog.com/

quote:

Originally posted by Iron2007:

Фото крупнее есть, таблички можно прочитать, только каждая фотка по 2 мега весит..

Не знаю, закончить краткий обзор по Польше или пока подождать - может Iron2007 что-нибудь еще добавит. Хотя подозреваю, что для фанатов кустарного оружия я вряд ли что-либо новое нашел.

Теперь можно и закончить обзор польского кустарного оружия WWII.
Но сначала, для полноты картины, не будут лишними здесь две иллюстрации польского СТЭНа, взятые по первой ссылке в теме.

В дополнение к предыдущему материалу необходимо указать, что другие польские авторы указывают иное, меньшее в разы, количество произведенных копий СТЕНов (всего около 1000 шт.), и кое в чем отличные данные о местах производства и фамилиях лиц, занимавшихся этим.
Далее уже не по книге М.Мачьежевского. В основном, о том, что в уже имеющихся ссылках по этой теме лишь упоминается, либо не упоминается вообще. Вообще-то, в сети информация есть, но в этой теме ее еще никто не выставлял.

"Błyskawica"

Ссылки и иллюстрации по этим ПП в теме уже были. Не помешает немного описания.
Разработан и предложен руководству АК якобы еще в 1942 В.Завротним и С.Вьеланером (указывают еще и К.Черневски). Переработка СТЭНа под компоновочную схему МП-40 с вертикальным расположением магазина и складным плечевым упором. Первый образец был готов только к осени 1943. Техдокументация была полностью готова к ноябрю. ПП получил наименование "Błyskawica" (Молния) якобы из-за клейма на пятке плечевого упора в виде трех молний. Изготавливались ПП в Варшаве в мастерской Ф.Маковецкого, производящей сетку для ограды. До июня 1944 изготовили 600 шт., к началу восстания были готовы детали еще 100 шт. Во время восстания смогли изготовить около 40 шт. Всего изготовлено около 700 шт.
Длина со сложенным плечевым упором 556 мм, с разложенным - 730 мм. Ствол 197 мм. Масса 3,22 кг. Скорострельность 550-600 в/м. Прицельная дальность 150-200 м. Емкость магазина 32 патрона.
Затвор для снижения трения и отвода грязи снабжен долами. Спусковой механизм имеет предохранитель, управляемый рычажком перед спусковым крючком.
Оружие было недостаточно удобным и надежным: очень большое отверстие прицела при маленькой мушке; чувствительность к загрязнению; самовыкручивание некоторых винтов; деформация деталей (например, винтов упора в/б пружины). Несмотря на это, даже немцы использовали в Варшаве захваченные у восставших кустарные ПП.
Схема из уже приводившейся ссылки http://wilk.wpk.p.lodz.pl/~whatfor/blyskawica.htm.

Конструкция разработана Х. Страпочем и названа "ВН" или "Bechowiec". Изготовливался в 1943-44 в мастерской Яна Баки в Бронижевичах. По другим данным мастерская была в Красной балке, где происходило изготовление деталей на заводе Островерских. Использовался бойцами "батальонов хлопских" Армии Людовой. Выстрел происходил при закрытом затворе. Возвратная пружина расположена вокруг ствола, внутри кожуха-затвора. Используемые боеприпасы - 9х19мм Парабеллум, последние экземпляры - 7,62х25 мм. УСМ курково-ударниковый, с трехпозиционным переводчиком-предохранителем. Приклада нет. Всего изготовлено: в одних источниках указано - 11 шт., в других - 12-14 шт.
Длина 445-450 мм, длина ствола 240 мм, масса без патронов 2,40-2,45 кг, темп стрельбы 650-700 в/м, емкость магазина указывается по разному: 20, 32 и даже 36 патронов.
Снимок с commons.wikimedia.org

Bechowiec - 2

Разработан Яном Сватом. С марта 1944 он работал в мастерской Х. Страпоча. Проект упрощенного ПП на основе СТЭНа появился в апреле 1944 года. Это оружие должно было состоять всего из 20 деталей. Детали изготавливались по эскизам на заводе Островерских. Боеприпас - 9х19 Пар. Изготовлено только 2 экз. для нужд "батальонов хлопских" АЛ. Вскоре, 24.07.1944, Я.Сват был убит бойцами АК.

KIS

Разработан П.Рибецким, В.Шафранским и С.Шкорупкой. Название - первые буквы их псевдонимов. Сначала прототип, изготовленный еще в начале 1943 был назван "Ликвидатором". KIS создан на основе СТЭНа. Ствол без кожуха, приклада нет. Огонь только автоматический. С ноября 1943 по июнь 1944 изготовлено 37-38 шт.
Боеприпас - 9х19 мм Парабелум. Длина 450 мм (по другим данным - 600 мм). Длина ствола 220 мм. Масса 2,45 без патронов. Магазин от СТЭНа или МП-40.
Производился из деталей, изготовленных в Стараховичах. Конечные операции, сборка и нарезание стволов происходило в мастерской отряда АК "Нутра" в районе Светокржицких гор.

"Ликвидатор"
Вновь наименование "Ликвидатор" получила серия из 8 ПП, созданных З.Дидо на основе ПП KIS для нужд АК. Изготовлены в апреле-июне 1944 года в Опатове.
На снимке, судя по всему, пистолеты-пулеметы KIS и "Ликвидатор".

Разработан в конце 1941 для нужд "Коменды Обронковой" (Оборонного ведомства) Польши. Техдокументацию подготовили М.Адамович и Ш.Энглер. Боеприпас - 9х19 Парабеллум. Масса ок.3 кг. Емкость магазина 32 патрона. Оружие готовилось для Армии Людовой. Немцы арестовали подпольщиков летом 1942. Количество изготовленных KOP/PAL не указывается.

"Choroszman"

Разработан по образцу ППД-40 Гжегошем Хорошманом (Чорошманом ?), изготавливались в партизанском отряде им. Т. Костюшко Армии Людовой. С осени 1943 по февраль 1944 года изготовлено 22 ПП первого образца с затворными коробками из фрагментов рам велосипедов. Осенью 1944 еще 4 шт., но с затворными коробками из водопроводных труб и несколько упрощенными спусковыми механизмами. Последний образец, изготовленный в единственном экз., имел еще ряд изменений, в т.ч. предохранитель, другой приемник магазина и пламегаситель.
Боеприпас - 7,62х25 мм. Длина 815 мм. Масса ок. 3 кг. Огонь только автоматический. Емкость магазина 35 патронов. Стволы изготавливались из обрезков винтовочных стволов, затворы - из осей узкоколейных вагонов.
Фото взято www.close-combat.net.pl

Было у поляков и еще кое-что. Например, ручной пулемет Ф.Тетерика (ręczny karabin maszynowy Franciszka Teteryka). Существовал в единственном экземпляре, но фигурирует везде, где речь идет о польском оружии WWII. Изготовлен в 1942 г. Боеприпас - 7,92х57 Маузер. Длина 106,5 см. Емкость магазина 20 патронов. Фото, к сожалению, не нашел, хотя оружие находится в Музее Войска Польского.

А вот еще кустарные ручные гранаты. И даже огнемет!

А еще они делали пистолеты, минометы и даже броневики! Кажется теперь я понял, почему никто не брался писать в теме о польском кустарном оружии WWII. Ссылки делать бессмысленно. Кто еще не успел, но интересно, просто набирайте в поисковике по очереди Pistolet maszynowy Błyskawica, Bechowiec, KIS, KOP/PAL, Choroszmanow, Karabin maszynowy Franciszka Teteryka и прочее.
Даже в "скромной" версии масштабы подпольного производства поляками СТЭНов и "Błyskawic" (около 1000 и 700 шт., соответственно) впечатляют. Следует признать, что факт в истории WWII беспрецедентный. На мой взгляд, уже только польский опыт в полной мере подтвердил правильность концепции, реализованной британцами в СТЭНе тоже не от хорошей жизни.
Интересны причины такого явления. А основной предпосылкой, видимо, был кратковременный характер войны 1939 года, отсутствие продолжительных и масштабных боевых утрат оружия противоборствующими сторонами.
Хочется сказать еще об одном. Можно, конечно, иронизировать по поводу оценки поляками собственного места в истории WWII. Но такое скрупулезное отношение к собственной истории, людям и воинской славе, на мой взгляд, достойно уважения.
Кому-то, видимо, не давала покоя история с ручным пулеметом Ф.Тетерика, который погиб в декабре 1942. Выяснили, что пулемет хранился в тайнике, вычислили, где этот тайник и в 1970 году подняли его.
Так же было вычислено местонахождения тайника с одним из 11 или 12 ПП "Bechowiec" и он был таки найден (в дополнение к уже имеющимся). Снимок с http://www.opisybroni.republika.pl/

quote:

Originally posted by OneOfUs:

Кстати, на последнем снимке внизу два устройства из водопроводных труб и сгонов. Они стреляющие или взрывающиеся?

quote:

Originally posted by OneOfUs:

На мой взгляд, уже только польский опыт в полной мере подтвердил правильность концепции, реализованной британцами в СТЭНе тоже не от хорошей жизни.

quote:

Че за зверь?

А чего это все сдвинулось? Опять кто-то ушел из темы?

Интересный момент, вытекающий из обсуждения темы: в Европе явно предпочитали не вступать в общевойсковые формы ведения боя с оккупантами. Судя по интенсивному развитию оружия, предназначенного для внезапного нападения на близком расстоянии: компактного, рассчитанного на скрытное ношение, без приклада и даже с глушителями. Наши же партизаны предпочитали делать пистолеты-пулеметы как аналоги основных образцов пехотного оружия того времени.
На одном из польских форумов нашел обсуждение характерной переделки "нормальной" версии СТЭНа в, так сказать, диверсионно-ликвидаторскую.

Интересно, а чего это "Поляки" с большой буквы? Неужто материал таким душевным вышел?

Поляки с "Блискавицей" пошли своим путем и, почему-то, решили снабдить оружие весьма оригинальным автоматическим предохранителем. Но он работает только при взведенном затворе.

Представляется, что наибольшим достоинством такой конструкции является ее оригинальность (или даже курьезность). С точки зрения удобства боевого использования оружия решение сомнительное. А если столкновение с противником неожиданное? А ну попробуй быстро просунуть палец между спусковым крючком и рычагом предохранителя!

quote:

Originally posted by OneOfUs:

Интересно, большую железную птицу отогнали.

Ушел поссылке, нашел один момент, цитирую дословно: "У одного из чеченцев я заметил даже пистолет - пулемет латвийского производства под макаровские патроны. По отзывам владельца, оружие, несколько напоминающее "Клин" в его руках стреляло безотказно"...

Какие будут соображения?

quote:

Originally posted by AllBiBek:
Какие будут соображения?

Да фз, мало ли что. У литовцев был, только на собственно "Клин" он никфига не похож.

quote:

У литовцев был, только на собственно "Клин" он никфига не похож.

quote:

Originally posted by Kosta_g:
NORDBADGER, а на чего он похож?

Да вот собственно по оружию в Литве, он там и есть, др. данных у меня нет.
http://www.freeexistence.org/lith.html

quote:

Видал я такого, только с подписью "опытный образец польского ПП "Владас" на каком-то польском форуме
упдатед: ну и хрень литовцы соорудили, а ещё европейцы

Попробуйте распознать текст, у кого ФайнРидер имеется, а то содержимое все больше по отдельным знакомым словам угадывается, не сочтите за труд.

konstrukcji Siergieja Mosina, ma jednak inaczej ukształtowany chwyt. To zapożyczenie z wynalazku rosyjskiego konstruktora stanowi przedmiot troski Basajewa: czy nie powinien ponieść w 2wiązku z tym jakichś stosownych opłat w rosyjskim urzędzie patentowym? Zamek jest ślizgo-wo-obrotowy, czterotaktowy, ryglowany symetrycznie przez rygle umiesz+czone w czole tłoka zaporowego. Nasada chwytu zamkowego stanowi dodatkowy rygiel.
Zasilanie z wymiennego magazynka pudełkowego o pojemności pięciu wielkokalibrowych nabojów M 30/38 kalibru 12,7x108 mm, od rosyj+skiego karabinu maszynowego DSzK. Masa naboju z pociskiem przeciw-pancerno-zapalającym: 125-137 g, masa pocisku przeciwpancerno - zapa+lającego: 48,5-49,5 g. Prędkość początkowa pocisku; 860 m/s.
Karabin zaopatrzony jest w drewniany chwyt pistoletowy i posiada kolbę o specjalnej ruchomej konstrukcji, osłabiającej odrzut. Kolba sklada się z systemu dwóch rurek osadzonych w tulejach i opartych we wnętrzu tulei na spiralnych sprężynach. Tuleje połączone są poprzeczną listwą, która opiera się na ramieniu strzelca. Podczas strzału siłą odrzutu działają+ca na kolbę powoduje chowanie się rurek we wnętrzu tułei, gdzie sprężyny niwelują niekorzystne oddziaływanie na strzelca.
Uchwyt transportowy, zamykany gwintowaną nakrętką, zawiera we wnętrzu przybornik do czyszczenia lufy. Ciężar karabinu z pełnym maga+zynkiem - ok 10 kg.
Ważną częścią karabinu jest teleskopowy dwójnóg, który umożliwia oddanie strzału z dowolnej wysokości - z pozycji leżącej bądź siedzącej.
Modyfikacja karabinu Szamila Basajewa, Al`Battar II, to wiclkokalib-rowy powtarzalny snajperski karabin przeciwpancerny na naboje M 41/44 kalibru 14,5x114 mm od czołgowego karabinu Władymirowa. Konstrukcja identyczna, jak opisana wyżej, z tym że lufa ma długość 150 cm, a cała broń 200 cm.
1 Al`Battar - puwlarzalny snajperski karabin przeciwpancerny Szamila ma kaliber 12,7 mm. Lufa dlugości 90 cm, kuta na zimno z wysokostopowej stali, jest żebrowana na zewnętrznej powierzchni, en polepsza chłodzenie. Skok gwintu oraz liczba bnuzd stanowia tajemnicę konsLruktora. Karabin posiada mechaniczne przyrządy celownicze - muszkę i celownik prze+rzutowy umożliwiający prowadzenie ognia na dwóch dystansach: 500 i 1000 metrów. Standardowy celownik optyczny PSO-1 n czterokrotnym powięk+szeniu i kącie widzenia 6 stopni pozwala na prowadzenie celnego ognia do 1300 m. Skuteczny zasięg broni wynosi jednak - jak wskazują testy przeprowadzone na rozmaitych rosyjskich pojazdach pancernych, których w Czeczenii nie brakuje - 2000 m. Szybkie osadzenie celownika umożliwia szyna montażowa, umieszezona na bocznej powierzchni komory zamkowej.
Zamek zostal skopiowany z rosyjskiego karabinu powtarzalnego wz. 189I

quote:

Originally posted by OneOfUs:

Большой потенциал крупнокалиберных винтовок вызывает все больший интерес у различных повстанцев и революционеров.

quote:

Originally posted by Serega80:
Есть какая-нибудь информация про переделанные афганскими моджахедами выстрелы к РПГ-7? Они вроде разбирали выстрел и заливали расплавленный тол в кумулятивную воронку, собирали отбратно и прикручивали к корпусу гвозди... Получался фугасно-осколочный заряд. Было такое или байки??

Слiшал про более простую штуку - в воронку бензин + пару шашек тротиловiх изоляцией по бокам гранатi примотать. Пулять таким девайсом метров на 40-50.

quote:

Originally posted by scout22:
Интересная статья. Хотелось бы увидеть начало и продолжение

Позже.

quote:

Originally posted by Jakes:
По просьбам Коллег выкладываю фотокопии страниц из книги "Desperate measures",о ЕМР44.

quote:

Originally posted by Kosta_g:

Н?колаускасс, статья из российского или украинского журнала?

quote:

Originally posted by Kosta_g:

Kosta_g

* из 30-мм авиационных пушек были сделаны гранатометы под боеприпасы АГС <Пламя>. Подобный вид оружия был довольно широко распространен в вооруженных силах стран НАТО;
* те же 30-мм авиационные пушки были использованы для производства противотанкового орудия - небольшой легкой установки на колесах, стреляющей одиночными выстрелами;
* кустарным способом было создано противотанковое ружье калибра 12 мм . Оно представляло собой любительскую копию оружия, которое использовалось Советской армией против бронетанковых сил нацистов в ходе Второй мировой войны. Однако попытки воспроизвести противотанковый гранатомет РПГ-7 не увенчались успехом;
* были также изготовлены переносные минометы и боеприпасы к ним.

В период уличных боев было создано некое подобие танка на базе гусеничного лесовоза. Вооруженный ручными пулеметами калибра 7,62 мм , он использовался скорее в целях психологического воздействия. Удалось изготовить недостающие затворы к 100-мм зенитным орудиям, которые применялись для принудительного схода лавин на Транскавказской автомагистрали, проходящей по территории Южной Осетии. Однако из-за острого недостатка снарядов эти орудия не играли какой-либо значительной роли в военных действиях.

Весной 1992 года впервые за все время конфликта закупать оружие начали государственные структуры Южной Осетии. По свидетельству высокопоставленного сотрудника правительства Южной Осетии, непосредственно участвовавшего в этом процессе, оружие ввозилось из Ингушетии, однако имело чеченское происхождение. Лидеры Чечни стремились получить вооруженных союзников среди ингушей. По иронии судьбы оружие, закупленное тогда осетинами в Ингушетии, было использовано осенью 1992 года осетинской стороной в ходе осетино-ингушского конфликта в Пригородном районе Северной Осетии. Всего, по данным того же правительственного чиновника, было приобретено 600 единиц автоматического оружия - автоматов и ручных пулеметов Калашникова, до 20 противотанковых гранатометов и несколько десятков одноразовых гранатометов <Муха>. Вооружение было распределено среди формирований сил обороны Южной Осетии. В первую очередь вооружался ОМОН, количество бойцов которого к началу вооруженных столкновений в апреле 1992 года достигло 200 человек.

Кустарная, крупнокалиберная винтовка из Чечни - "Аль-Баттар". Были варианты под 12.7 и 14.5

Для полноты картины стоит упомянуть и более ранние периоды истории отечественного партизанского движения. Нет, 1812 год мы опустим и начнем с Гражданской войны. Тем более, что техническая мысль красных партизан времен Гражданской войны недалеко ушла от уровня 1812 года.
Из партизанских самоделок времен Гражданской войны я пока нашел только оружие, произведенное за Уралом. Видать на европейской части страны у противоборствующих сторон не было критических проблем с обеспеченностью оружием промышленного производства. А что касается сибирской глухомани, так там в это время еще во всю пользовали дульнозарядное оружие. Вот и делали сибирские мужики оружие так, как им роднее и понятнее. Причем, от пистолетов до артиллерии.
Два образца, хранящиеся в ЦМВС, из книги "Оружие подвига", Москва, 1983 г.

Еще тематическая подборка из ЦМВС. Снимок с http://www.kara-murza.ru/books/articles/ns10_99k-m.html, но там его уже ликвидировали. В пояснении к снимку упоминаются только три из запечатленных на нем образцов:
"Коллекция самодельного оружия партизан Алтая, собранная участником Гражданской войны Н.В. Ерушевым. Музей Вооруженных Сил г. Москва.
1. Пушка-пищаль, изготовленная красным партизаном С.В. Андреевым в селе Зимино Косихинского района Алтайской губернии в 1919 г.
2. Самодельный бомбомет, сделанный из водопроводной трубы.
3. Ствол партизанской пушки".

В общем, все понятно - какая война, такое и оружие.

Уже этих фактов достаточно, чтобы возник закономерный вопрос, почему же у нас это направление деятельности, которому придавалось в войну столько значения, до сих пор не стало темой всесторонних и обширных исследований и публикаций.

О том, что такая деятельность имела место, периодически упоминается в различных публикациях, чаще всего - перед 9 мая. У меня сложилось впечатление, что сведения об оружии при этом, как правило, берутся лишь из пояснительных надписей на музейных стендах. Обращает на себя внимание значительное количество явных неточностей и неувязок, что, к сожалению, характерно для наших музеев. Судите сами.

Начнем с указанной выше статьи С. Плотникова и далее, используя материалы и ссылки из этой и других тем форума. Чтобы упорядочить материал, предлагаю систематизировать образцы по наиболее общим и явным признакам конструкции:
- ПП, изготовленные под влиянием конструкции ППД: затвор извлекается после отвинчивания затыльника затворной коробки;
- ПП, изготовленные под влиянием конструкции ППШ: ствол с кожухом и крышкой затворной коробки при разборке откидываюся вперед на шарнире;
- прочие ПП, компиляции и оригинальные конструкции.
Понятно, что классификация весьма условная, но вполне приемлемая.

ПП, ИЗГОТОВЛЕННЫЕ ПОД ВЛИЯНИЕМ КОНСТРУКЦИИ ППД

Начнем с двух ПП, которые описаны в статье С.Плотникова, но иллюстраций нет. Вполне возможно, что эти ПП далее присутствуют в этом обзоре в качестве пока безымянных образцов.

Образец 1.
В. Жаврид, бригада им. Кирова Минского партизанского соединения: ствольная коробка из водопроводной трубы ¾ дюйма, шептало самодельное, возвратно-боевая пружина самодельная, магазин, вероятно, самодельный. Указано, что ПП изготовлен с использованием деталей СВТ-40, судя по всему, как минимум, части ствола.
Количество изготовленных экземпляров не указано. Время изготовления непонятно: указание на 1943-44 гг. похоже скорее на период использования.

Образец 2.
П. Бордюков, бригада им. Пономаренко Минского партизанского соединения, 1943-44 гг.: также изготовлен с использованием деталей СВТ-40, как минимум, части ствола, ствольная коробка из водопроводной трубы ¾ дюйма, шептало (?) самодельное, возвратно-боевая пружина самодельная, ложа от охотничьего ружья, магазин от ППД обр. 1934/38 гг. Количество изготовленных экземпляров не указано. Время изготовления непонятно: указание на 1943-44 гг. похоже скорее на период использования.
Иллюстраций нет.

Образец 3.
К. Гришков, партизанская бригада "Железняк", действовавшая в Борисовско-Бегомльской зоне Белоруссии, изготовлен, вероятно, в 1943 г.: ствол изготовлен из ствола пулемета ДП-27, затвор, магазин, ложе (?) - от ППД-40, огонь только автоматический, боеприпас 7,62х25 мм. Длина 800 мм, масса без патронов 3,5 кг, прицельная дальность 100 м.
Количество изготовленных экземпляров не указано. Находится в Москве, в ЦМВС.

Образец 4.
Е.Мартынюк, партизанский отряд им. Лазо бригады им. Молотова, действовавшей в Пинской и Волынской областях. Ствол, затвор (?), секторный прицел на 500 м. (?) и дисковый магазин от ППШ-41. Длина 870 мм, масса без патронов 3,1 кг, боеприпас 7,62х25 мм. Изготовление ПП было приурочено к проведению 05.10.1943 1-й комсомольской конференции бригады им. Молотова. Количество изготовленных экземпляров не указано.
Находится в Москве, в ЦМВС.

Образец 6.
Хорошман. Поляки считают его своим Гжегошем Хорошманом, который изготавливал свои ПП в польском партизанском отряде им. Т. Костюшко, позднее вошедшем в Армию Людову. Работал он вместе с сыновьями Яном и Мечиславом. Наши же историки, как можно понять из статьи, относят это к партизанской деятельности советского народа, учитывая предвоенные изменения границ СССР. Правда, оружейники указаны как "Ян Хорошман, два его сына и боец Людвиг Панковский".
Есть предложение вопросы "раздела имущества" в этой теме не рассматривать.
Что касается пистолетов-пулеметов Хорошмана, то они уже описаны в обзоре польского кустарного оружия WWII. А представленный на фото в упомянутой статье ПП из собрания ЦМВС относится к первой модификации ПП Хорошмана (уже выставлялся в теме).

Образец 7.
Пояснительная надпись в музее:
"Автомат самодельный В.П. Борозды - оружейного мастера 4-го отряда 2-й Белорусской партизанской бригады имени П.К. Пономаренко Витебской области".
Хранится в Минске, в музее истории ВОВ.

Образец 8.
Пояснительная надпись в музее:
"Автомат самодельный Р.Г. Пархоменко - оружейного мастера партизанского отряда имени А. Невского бригады "Гроза" Витебской области".
Хранится в Минске, в музее истории ВОВ.

Образец 9.
Данных нет. Хранится в Минске, в музее истории ВОВ.

Далее со снимка, уже фигурировавшего в теме, но, к сожалению, пояснительные таблички не читаются. При этом явно видно, что образца на стенде три, а табличек с пояснениями - две: либо только о двух образцах на двух языках (белорусском и русском), либо о четыре.

Образец 10.
Хранится в Минске, в музее истории ВОВ.

Образец 11.
Хранится в Минске, в музее истории ВОВ. С того же стенда, что и предыдущий.

Образец 12.
Хранится в Минске, в музее истории ВОВ. Пояснительных надписей нет. К сожалению, с целью экономии трафика качество оригинального снимка ранее было сильно снижено.

Образец 13.
Оттуда же, что и предыдущий. Пояснительных надписей нет.

Далее еще три образца со снимка, уже фигурировавшего в теме, но, к сожалению, пояснительные таблички не читаются. При этом явно видно, что образца на стенде три, а табличек с пояснениями - две: либо только о двух образцах два на двух языках (белорусском и русском), либо о четыре.

Образец 14.
Хранится в Минске, в музее истории ВОВ. С того же стенда, где на три экземпляра две пояснительные таблички.

Образец 15.
Видел уже три снимка, где фигурировал еще один образец из белорусского музея, но все снимки как на подбор - ничего толком не разберешь. В "Мастерружье" N 5/2008 еще один снимок, но опять-таки мелковат. Тем не менее, приведу для разнообразия. Данных об оружии нет.

Образец 16.
Снимок выставлял в теме El caudillo. В каком музее хранится этот ПП не указано, когда и кем изготовлен нам пока неизвестно. На стенде рядом с ПП размещены материалы, относящиеся к Сталинградской битве, но этот образец, видимо, все-таки партизанского изготовления.

Образец 17.
Такие ПП имеются, как минимум, в музеях Москвы, Минска и Киева.
Москва: пока не нашел что написано в пояснительной табличке к образцу, хранящемуся в ЦМВС.
Минск, музей истории ВОВ (если я верно рассмотрел и перевел):
"Автомат самодельный командира Пинского соединения В.З. Коржа - подарок партизан отряда имени Г. Котовского бригады имени С. Буденного. Ручка сделана из рога коровы, кожух - из рамы трофейного велосипеда, дюралюминиевые накладки из остатков немецкого самолета, спусковой механизм из куска железной бочки, затвор выкован из мельничного вала, ствол использован от русской винтовки образца 1891-1930 гг. Пайка частей проводилась борной кислотой, стеклом и бурой. Воронение - луком и березовым дегтем".
Киев, музей ВОВ, на ПП дарственная надпись:
"На память ком. полка Бакрадзе Д.И. от п/о им. Котовского 10.05.44.".
Фамилий изготовителей, как видите, нет. Но информацию об изготовлении оружия в партизанском отряде им. Котовского приводил Д. Новичок в интернет-публикации "Окопное творчество", выдержку из которой хотелось бы привести здесь:
"В партизанском отряде им. Котовского был налажен выпуск 7,62-мм пистолетов-пулеметов системы Тимякова и Минкина образца 1944 г. (ТМ-1944).
Фрагмент рукописи "Как изготовлялось оружие в партизанском отряде им. Котовского> дает примерный перечень используемых при производстве ТМ-1944 заготовок: "из старых, трофейных, негодных к езде велосипедов, велосипедных рам, из труб водопровода изготовлен кожух автомата, затвор выкован из вала мельницы, спусковой механизм изготовлен из железа старой бензиновой бочки, ствол из ствола винтовки с поврежденным патронником, пружины - из тросов трофейного немецкого воздушного шара, пайки производились борной кислотой, стеклом и бурой, воронили луком и березовым дегтем".
Далее, соответственно, Москва, Минск, Киев.

Далее снимок партизанских ПП из белорусского музея, сделанный еще в 1957 г. с http://visualrian.ru/images/item/28323 . Слева направо: первый - уже фигурировавший образец N 15, видно как складывается плечевой упор; третий - возможно, образец N 12; пятый - судя по всему, образец N 11. А вот второй, четвертый и шестой образцы, похоже, в настоящее время, пока еще нигде не фигурировали. Возможно, они еще живы где-то в музейных фондах и, поэтому, предлагается считать их пока:

Образец 20.
Образец 21.
Образец 22.

Вот такой вышел обзор, уважаемые коллеги. Хотел, чтобы информация была собрана в одном месте. Нет у нас пока более-менее точных данных относительно того, насколько исчерпывающий перечень изделий партизанских оружейников удалось составить. Нет даже приблизительных данных о количестве изготовленного партизанами оружия. Что касается оружейников, то известны лишь несколько фамилий. И в отношении самого оружия, помимо уже поставленных, имеется еще много вопросов, ответы на которые крайне интересно узнать. Например, делали ли партизаны ПП под патрон 9х19 Парабеллум: с одной стороны постоянная нехватка патронов 7,62х25 мм, с другой трофейных патронов видать было немало, коль даже снабжали партизан специальными прессами для их переделки по типу 7,62х25 мм. Или вот образцы N 18 и 19 интересны вообще, в том числе и спусковыми механизмами: в этот период по два спусковых крючка имели итальянские "Беретты" да еще польский "Морс" - так тут заимствование или свое что-то?

В общем, уважаемые коллеги, если у кого будет сейчас или в дальнейшем возможность и желание дополнить или уточнить этот обзор - пожалуйста! Образцы для удобства пронумерованы. Глядишь и получится то, на что должны были сделать задолго до нас. Преимущественно об оружии, пусть скромно, кратко, но по существу. Может сделаем общими усилиями благое дело.

quote:

Originally posted by OneOfUs:

Хочется верить, что и в СССР, как и в Польше, в свое время была систематизирована информация о партизанском оружейном производстве. Но пока она доступна лишь очень узкому кругу лиц.

quote:

Originally posted by OneOfUs:
Я не о заграницах, а о нашем, отечественном.
Если не ошибаюсь, единственная известная публикация (из доступных широкой публике), посвященная изготовлению оружия советскими партизанами, с иллюстрациями и хоть какими-то фактическими данными (фамилии изготовителей, места производства, количество экземпляров) - статья С.Плотникова "Партизанские самоделки" в журнале "Оружие" N4/2000.
Наверное (надеюсь), я все-таки что-то пропустил?
...

еще труды "в тему" :
- Кузьменко В.И. "Партизанские оружейники" Минск, Навука i тэхнiка-1990г.изд.
- Киселев А.М. "Умельцы военной поры" М.,Воениздат-1986 г.изд.

quote:

Originally posted by OneOfUs:
...информацию об изготовлении оружия в партизанском отряде им. Котовского приводил Д. Новичок в интернет-публикации "Окопное творчество", выдержку из которой хотелось бы привести здесь...

спасибо, но в моем случае первоисточник - обозначенная выше книга Кузьменко В. И.

зы.. OneOfUs, мои письма получили??

quote:

Originally posted by nowitschok:

еще труды "в тему" :
- Кузьменко В.И. "Партизанские оружейники" Минск, Навука i тэхнiка-1990г.изд.
- Киселев А.М. "Умельцы военной поры" М.,Воениздат-1986 г.изд.

quote:

Originally posted by OneOfUs:
Хотелось бы, чтобы это, все-таки, был результат коллективных усилий

Даже не знаю, я вот никогда глубоко не копал эту тему- может, всетаки Вы?
Фото понравилось

quote:

Originally posted by Kosta_g:

nowitschok, они у Вас "на бумаге"?

да

quote:

Originally posted by Kosta_g:
второйи третий снимки-копаные гранаты? или?

видел тут: http://www.trizna.net/phpBB2/viewtopic.php?t=28297&start=45

"Пределом совершенства" при таком технологическом уровне производства могли стать только примитивные пистолеты-пулеметы. Их появление не заставило себя ждать.
В 1990-х в оружейной периоде 2-3 раза проскакивала одна и та же фраза о том, что во время Карабахской войны армянская сторона сумела организовать изготовление упрощенной версии пистолета-пулемета Судаева. Лично я больше не встречал информации о том, чтобы где-либо еще в горячих точках бывшего СССР изготавливали вариации на тему ППС. Потому этот ПП я давно уже с высокой степенью вероятности считал армянской продукцией. Никакой официальной информацией в подтверждение этого я не располагаю. Кроме статей в оружейных журналах 1990-х годов, подтверждением этого пока являются только слова людей, в какой-то мере причастных к истории той войны, о том, что это оружие оттуда, из Карабаха.
Длина 387 мм, масса 1595 гр., длина ствола 148 мм, патрон 9Х18 ПМ, емкость магазина 26-27 патронов.

Выбор в данном случае, на мой взгляд, очень удачный: все кроме ствола, затвора и осей изготовлено из листового металла. Хотя, очень даже может быть, что это был единственный образец ПП, оказавшийся в распоряжении группы инициативных граждан, готовых заняться изготовлением оружия для армянских отрядов. В то время не только в музеях, но и во многих среднеобразовательных школах в кабинетах НВП были учебные ППС. В данном случае это явно был ППС-42. Если я не ошибаюсь, заготовки вырубались и гнулись вручную: обратите внимание на характерные грани на крышке затворной коробке. Отсутствие приклада, в отличие от прототипа, позволяет предположить, что изготовление было начато еще до обретения сторонами первого опыта ведения боевых действий. А когда этот опыт появился, думаю, что такие ПП быстро оказались не у дел, так как в дело довольно быстро вступили "Калашниковы". Но оружие, похоже, выпускалось некоторое время, достаточное даже для проведения модернизации образца.
Вспомните аналогичный образец, уже фигурировавший на форуме. У него отверстия на кожухе ствола уже круглые. Были ли у этого образца еще какие-либо изменения, к сожалению, пока неизвестно.
Была и более глубокая модернизация образца. Оружие стало крупнее, крышка затворной коробки теперь снималась по-калашниковски, в конструкцию УСМ был введен переводчик вида огня. Длина ПП 450 мм, длина ствола 148 мм, патрон 9х18 ПМ, магазин и прицел, к сожалению, отсутствовали. К сожалению, ПП был плохом состоянии и не сохранился. Спустя десятилетие хорошо хоть нашел хотя бы его фото, к сожалению плохого качества.

Уважаемые участники форума, посетители сайта, может эти образцы знакомы кому-либо?
Когда и где производились эти ПП? Имели ли они какое-либо наименование? А то, помнится, когда-то слышал о существовании карабахского ПП "Вайнах". Использовались ли они хоть когда-либо в реальном бою?

тема на Милитарифотос

еще по теме

На мой вгляд, образец явно "сырой", нетехнологичный. Нигде больше не видел. Затрудняюсь сказать, создавался ли он с оглядкой на какой-либо известный образец, либо это это с чистого листа, экспромтом - не такой уж сложный механизм.

Это, ясное дело, упрощенный вариант германского МП.38, судя по особенностям спусковой коробки. Признаюсь, несколько удивился, когда увидел его. С учетом внесенных изменений, да если немного доработать, на мой взгляд, это могла быть вполне перспективная модель для производства в тех условиях. Но вообще-то, как по мне, так лучше бы они взялись делать что-либо на основе СТЭНа. А эта вариация на тему МП.38 вообще может что-то типа экспериментального прототипа: даже прицельного приспособления похоже нет.

quote:

Originally posted by Serega80:
Припоминаю, что во время армяно-азербайджанского конфликта армяне использовали некое кустарное оружие под патрон 7.62x39 но со свободным затвором. Магазины использовались от АК... Может кто-нибудь больше знает?

quote:

Originally posted by Kosta_g:
не оно ли?

Очень может быть, спасибо Ствол наверное гладкий? Ну и отдача у ентой хреновины была

quote:

Originally posted by Kosta_g:

не оно ли?

quote:

Originally posted by SHIZUKA:

а насколько перспективны эксперименты с использованием в качестве основы балонной пневматики ,но с какой либо горючей смесью вместо воздуха и искровым поджигом оной в канале ствола ?
Или это гиблая идея ?

quote:

Originally posted by Kosta_g:

Те , чью продукцию мы здесь обсуждаем, так извращаться не будут. Наиболее близко- кустарная пневматика австрийских сопротивленцев периода ВМВ.

ему всеголишь сюда forummessage/42/336

Еще один снимок "Eagle", но с демонтированным плечевым упором. Сзади на затворной коробке винтами закреплена пластина, прикрывающая отверстие для размещения защелки плечевого упора. Длина 368 мм (в таком виде), масса 1595 гр., длина ствола 153 мм, емкость магазина 16-17 патронов, патрон 9х18 ПМ.

Дальнейшее развитие ПП "Eagle" - ПП К6-92. В сюжете Рен-ТВ не присутствовал, но уже неоднократно фигурировал на форуме. К сожалению, не могу ничего сообщить уважаемому собранию о данном ПП, кроме данных о самом "железе". Длина со сложенным плечевым упором 369 мм, с откинутым - 665 мм, масса 1952 гр., длина ствола 150 мм, емкость магазина 25 патронов. Много технологических изменений. Изменена конструкция плечевого упора и еще многих узлов и деталей.

Ранее об этом оружии написано уже немало. Для наглядности приведу иллюстрации некоторые различий <Eagle> и К6-92.

Еще один кадр из сюжета Рен-ТВ. Две магазинные винтовки местного производства. Судя по длине окна для магазина, патрон явно винтовочный, а не автоматный. На первый взгляд, конструкция достаточно архаичная. Но, мне кажется, для войны в горах оружие достаточно эффективное. Интересно, стволы собственного изготовления или переточены из пулеметных? Прицелы постоянные, крепления для оптики не видно, но главное, все-таки, навыки стрелка. Применительно к той войне, выбор для местного изготовления именно такого вида оружия очень даже верный. Вот только, в отличие от пистолетов-пулеметов, о винтовках кустарного производства слышно очень редко.

И еще интересно: фрагмент чего виден в кадре внизу слева? Уж не спаренная ли пусковая установка для стрельбы НАРами? Ничего другого в голову пока не приходит.
Из короткоствола в сюжете присутствовала только вариация на тему Нагана, о которой тоже ничего не известно. Очень мне интересно: на нижнем снимке не близкий ли "родственник", случайно. Лично на меня он произвел впечатление явно мелкосерийной продукции. Различий немало и объяснить их можно либо тем, что это револьверы разных изготовителей, либо тем, что продукция-то нестандартная и вариации в деталях вполне допустимы (как, например, у абхазских револьверов, которые ранее обсуждались на форуме).

Я, почему-то, уверен, что это не все армянское оружие, изготавливавшееся во время Карабахской войны. Сюжет Рен-ТВ снимался на одном предприятии и непонятно, что они собрали: свою раннюю продукцию или вообще продукцию такого рода, попавшую к ним каким-либо образом. Ведь писали, что в начале войны к производству стрелкового оружия имело отношение несколько армянских предприятий.
Главный вывод по этой теме: поразительное молчание кругом об этой стороне истории Карабахской войны. Информации НИКАКОЙ! Оружие есть, сведений о нем - никаких! Как, в каких условиях оно создавалось и изготавливалось, оправдались ли в какой-либо мере усилия по его изготовлению. Я пока не нашел ни одного снимка бойцов времен Карабахской войны с таким оружием. Может плохо искал?
Уважаемые участники форума, может кто поделится ссылками или информацией по теме армянского оружия того периода? ОЧЕНЬ НАДО! Просто "железо" - оно ж безликое.

quote:

Originally posted by OneOfUs:

фрагмент чего виден в кадре внизу слева?

quote:

Originally posted by OneOfUs:

Я пока не нашел ни одного снимка бойцов времен Карабахской войны с таким оружием. Может плохо искал?

quote:

Мне это больше напомнило "выхлопную трубу" на хорватской винтовке RT-20

quote:

Originally posted by OneOfUs:
...Главный вывод по этой теме: поразительное молчание кругом об этой стороне истории Карабахской войны. Информации НИКАКОЙ! Оружие есть, сведений о нем - никаких! Как, в каких условиях оно создавалось и изготавливалось, оправдались ли в какой-либо мере усилия по его изготовлению. Я пока не нашел ни одного снимка бойцов времен Карабахской войны с таким оружием. Может плохо искал?
Уважаемые участники форума, может кто поделится ссылками или информацией по теме армянского оружия того периода? ОЧЕНЬ НАДО! Просто "железо" - оно ж безликое.

forum.guns.ru

Главное - все эти образцы не сыграли никакой роли в боевых действиях в НКАО. Максимально, на что их хватило - на какое-то время наполнить российский криминальный рынок "разовой" стрелковкой.
Военизированные же подразделения армян получили в конце концов совсем другое оружие и совсем другими путями. Но к теме кустарных ПП это уже отношения не имеет, ну и т.д.

quote:

Originally posted by Саныч:

Главное - все эти образцы не сыграли никакой роли в боевых действиях в НКАО. Максимально, на что их хватило - на какое-то время наполнить российский криминальный рынок "разовой" стрелковкой

Снимки плохие, но на нижнем, похоже, две винтовки слева с белыми ложами такие же, как и в сюжете Рен-ТВ, судя по окну для магазина и характерному утолщению ложи в этом месте. Нижняя сторона ложи хорошо видна на том же снимке на предыдущей странице, где показан первый ПП из сюжета Рен-ТВ.
С тем, что боевая судьба этого оружия не могла быть долгой, совершенно согласен. Но и в один миг сойти со сцены все это не могло. Потому и интресно, использовалось ли оно когда-либо в бою. Винтовки, например, на начальном этапе войны вполне могли использоваться наряду с уже имевшимися автоматами. Не могли ж армяне взамен всего этого в один миг разжиться нужным им количеством автоматов и пулеметов.

quote:

Originally posted by OneOfUs:

Не может же быть, чтобы на него всерьез рассчитывали как на боевое оружие.

quote:

Originally posted by OneOfUs:
Не может же быть, чтобы на него всерьез рассчитывали как на боевое оружие.

Про данный арбалет ничего не скажу, но в последнее десятилетие арбалеты очень часто светятся на фото ССН, правда про практическую сторону применения пока сказать особо нечего.

В порядке небольшого "культурного шока" предлагаю один из любимых снимков с весьма нетривиальной переделкой всем известного оружия.
Короче, круче бывают лишь яйца!

quote:

Originally posted by OneOfUs:

В порядке небольшого "культурного шока" предлагаю один из любимых снимков с весьма нетривиальной переделкой всем известного оружия.
Короче, круче бывают лишь яйца!
forum.guns.ru

Фото из Либерии?
Вот ещё образчик ихнего тюнинга(у чела посредине)

quote:

Originally posted by OneOfUs:
Удара-то о ребро окна крышки нет.

Я что-то не понял, разве крышка ствольной коробки участвует в отражении гильзы?

quote:

Originally posted by OneOfUs:
Участвует всегда.

Ааа, кажись дошло, хотя ИМХО особо не принципиально - назад гильза всё одно не летит.

P.S. Скомпоновать плохо получается. И офф - где найти халявную прогу чтобы PDF и т.п. в JPEG переводить?

quote:

Originally posted by OneOfUs:

Часто сталкивался с тем, что в представлении многих людей (среди которых немало и военных, и работников правоохранительных органов, в том числе и составляющих оперативные сводки) понятие "Узи" это как бы условное наименование всех "автоматов" небольшого размера. Сходный вариант: "Борз" - это тоже все ПП небольшого размера, но только самодельные. Ах да, чуть не забыл! Встречается еще и такое мнение, что все небольшое и с барабаном - это наган

quote:

Originally posted by NORDBADGER:

где найти халявную прогу чтобы PDF и т.п. в JPEG переводить?

quote:

Originally posted by Kosta_g:
Мой собеседник в оружии разбирается, "Узи" ни с чем не спутает.

Не ставлю под сомнение, но на счёт Эстонии очень сильно сомневаюсь, скорее уверен, но ... мало ли - подождём оппонента.

quote:

Originally posted by Kosta_g:
Вот не в курсе. У меня есть платная, ей и промышляю. Так что если что...

Спасибо - если что, оно конечно хорошо - но мне так сказать для дома, чтоб под рукой была.

quote:

Originally posted by Kosta_g:
NORDBADGER, вчитался в пояснения к иностранщине-это что же, каталог какой-то или что? Я прям места себе не нахожу.

Да не, ничего страшного, вот из этой книги (скачана с Инета)

Там всего две странички с таким оружием, я и хотел их на JPEG раздербанить, а то целиком слишком мелкие получаются.

Вот остатки

Границы темы все расширяются.

quote:

Originally posted by Kosta_g:
Собрать изображение-это имелось ввиду?

Да, чтобы вместе было, в большом изображении.

quote:

Originally posted by OneOfUs:

Станки нужны только для изготовления ствола и затвора.

Производство-один британский хоумгазсмитер, ныне покойный.
А сейчас IRA у кроатов оружие покупает, у них, видимо, лучше получается.

quote:

Производство-один британский хоумгазсмитер, ныне покойный.

Так этот сайт http://www.thehomegunsmith.com/index.shtml уже мемориальный?

Ещё что-то невнятное www.militaryphotos.net

Пара стволов из британского музея http://www.rememuseum.org.uk/arms/various/armmisc.htm

Косово http://www.militaryphotos.net/forums/showthread.php?t=63472

отдача свободного затвора, кольцо за горловиной приемника магазина-автоматический предохранитель, т.е. стрельба возможна только при удержании оружия второй рукой за горловину.
серийный номер 89-0716, клейм нет, изготовлен, предположительно в 1950-60гг, опять же предположительно, в Албании. Оружие вроде конфисковано у кого-то на территории Греции.

Фото из неизвестного мне музея, где, впрочем, бывал участник нашего форума "эмден", большие фото оттуда здесь forummessage/36/237

Кстати, навеяло тут последним постом Kosta g: это чего же, чтобы в каком-либо музее или книге увидеть подобное об оружии горячих точек СНГ конца ХХ века прийдется ждать полвека? Дык, здоровья не хватить - малоподвижный образ жизни!

Кстати, опять вот копии СТЭНов упомянули. Не все мы еще видели. Наткнулся вот, да снимки совсем уж никудышние. Привожу лишь для того, чтобы отметить еще пару стран-изготовителей. А может у кого и лучшие снимки есть.

Индия. Статья с news.bbc.co.uk , посвященная возрастающему стремлению индийских мафиози попасть в выборные органы власти (всемирная тенденция, однако). Пишут, что усилению преступности способствует неконтролируемый оборот оружия. Самодельный "ствол" можно купить за 1000 рупий (25$). Только не понятно какой: пишут об изъятии самодельных револьверов и полуавтоматического оружия, а коореспонденту для снимка предоставили несколько иной набор. Жаль только, что на ВВС решили, что этот снимок больше, чем 9,9 Кб не заслуживает.

Кения. Африканские войнушки. Несколько ближе к теме, чем индийский криминал. Уничтожение изятого оружия в Найроби. Любят они его сжигать, выстраивая перед этим башни. Высмотрел вот наряду с "Калашниковыми", арбалетами и ружьями для подводной охоты. Что-то не похож он ни на одну промышленную версию СТЭНа. Или я ошибаюсь?

Даже не думал, что негры в Африке могут делать что-то вроде СТЭНов. Думал, что предел для самых технически продвинутых из них - что-то вроде этого пистоля из Либерии.

Не пойму, почему у меня снимок индийских самоделок вышел еще хуже, чем на ВВС News?

Во, уже лучше!

quote:

Originally posted by OneOfUs:

Мало, маловато будет!

В иракских "файлах", коих в интернете нынче превеликое множество, встретил еще кое-что по теме.
На форуме уже говорилось об импровизациях с гранатами к РПГ с целью придания им осколочного поражающего действия. Это не такой ли случай?

quote:

Местное производство?

Судя по всему, да. А у них с абхазами нет кооперации? Калибр, скорее всего - 12,7 мм. Вполне может принести больше пользы, чем танк, изображенный на снимке. Надо смотреть внимательнее телевизор: может скоро засветиться в каким-нибудь репортаже.

Произвело впечатление то, что встретил здесь www.irandefence.net . Жаль мешковина мешает обзору. Интегрированный глушитель впечатляет. Пишут, что инсургенты иногда используют импровизированные винтовки с глушителями. В данном случае это винтовка Маузер-98 с прицелом ПСО-1 и самодельным глушителем.

quote:

Да, снайперку разглядеть хотелось бы.

Пока не получается. По мере возможности просматривал досупные материалы (ТВ и сеть), но ничего похожего не заметил. После многодневных телеразъяснений о том, что представляет собой Южная Осетия, думаю, что изготовили их в лучшем случае нескольких штук. А может и так, что на бигборде был запечатлен вообще единственный (типа - экспериментальный) образец.
Из необычного заметил только ДП-27 с самодельным прикладом. Да еще снайперский ПКТ (или ПКМТ). А на форуме где-то даже тема есть о снайперском пулемете.

Это с Милитарифотос.

quote:

Originally posted by OneOfUs:

О том, кто, где и когда

quote:

Originally posted by OneOfUs:

Я только часть записал

quote:

Мне всегда казалось, что в фавелах серийных пушек дофига. Шоб ещё кустарные делать...

Ну это скорее всего несколько десятков лет назад... тогда может у них с этим сложнее было.

quote:

Originally posted by BorianM:

Ну это скорее всего несколько десятков лет назад

quote:

Originally posted by Kosta_g:
БольшойАтец, это трофеи недавние, что ли? Или конфискат уже давний?

Это вообще не наше, это осетинское.
У нас пока затишье.

quote:

Originally posted by Grossfater Muller:

Это вообще не наше, это осетинское.

quote:

Originally posted by OneOfUs:

Olive, Ronaldo. Guia Internacional de Submetralhadoras. Editora Magnum Ltda. 1996

quote:

Или это снимки не из книги?

Нашел поиском в гугле по слову Submetralhadora случайно, поделился... еще кстати кое-что нашел интересное... вообще поиск на непривычных языках увлекает.

quote:

Originally posted by BorianM:
еще кстати кое-что нашел интересное... [/URL]

Это вещь известная, вот здесь есть немного о них forummessage/36/198

quote:

Originally posted by BorianM:
To OneOfUs

Нашел поиском в гугле по слову Submetralhadora случайно, поделился... еще кстати кое-что нашел интересное... вообще поиск на непривычных языках увлекает.
forum.guns.ru

Вылитый TEC-9!

Пожалуй этой не все забавное с выставки в ЦМВС. Посмотрите здесь forummessage/85/320 Похоже, народ там вполне обоснованно предположил, что это осетинское добро. А побросали все это, тщательно хранимое многие лета, обалдев от трофеев, доставшихся им в результате действий Российской Армии.

quote:

Originally posted by OneOfUs:
Похоже, народ там вполне обоснованно предположил, что это осетинское добро. [/URL]

Добро походу грузинское, поскольку это болгарский "Лавина".

Уважаемые участники форума, может кто поделится ссылками или информацией по теме армянского оружия того периода? ОЧЕНЬ НАДО!

Не слишком много, не слишком ново...

Испанский пистолет-пулемет IGC-LABORA FONTBERNAT, производился в городе Olot в Каталонии (Catalunya) в 1937-1938 годах.

Коллеги, иногда на форуме выставляют по несколько снимков в шахматном порядке. Подскажите, пожалуйста, где посмотреть разъяснения по такому порядку выставления снимков.

Оружие, захваченное на подпольной оружейной фабрике, Сан-Паулу, Бразилия.

quote:

ссылка на "Диск со всякой ерундой, задаренный выпускниками-заочниками ...ВШМ в 200.. году" вряд-ли кого-нибудь устроит...

Не уж то таки все ерунда? А может выпускники-заочники "не созрели" еще, чтобы понять что им дали, чтобы помочь в их последующей работе?

То Kosta g:
Константин, я уже упоминал эту книгу в теме. Я так понял, что у Вас нет хороших знакомых среди местных криминалистов: это у нас она исключительная редкость, а у Вас она, по-моему, должна быть во всех, как минимум, областных УВД. А на дисках МВД решило распространять, видимо, что-то вроде компьютерной верстки книги.

quote:

А на первом из последних трех снимков, представленных BorianM, случайно не МАТ-49?

Кстати да, может и не самоделка... только откуда он в Бразилии взялся?

quote:

Originally posted by OneOfUs:

А на первом из последних трех снимков, представленных BorianM, случайно не МАТ-49?

quote:

Originally posted by OneOfUs:

Константин, я уже упоминал эту книгу в теме

quote:

Originally posted by OneOfUs:

Я так понял, что у Вас нет хороших знакомых среди местных криминалистов

P.S. В дальнейшем буду заливать фото на обменник и давать ссылку. типа так http://depositfiles.com/files/7959026

quote:

Originally posted by OneOfUs:

Утверждают, что сейчас производство лицензионное.

С сайта производителя.

quote:

Originally posted by Kosta_g:
С сайта производителя.

Это не производитель, это барыги - хорватский "Рособоронэкспорт" . Сдаётся мне, что его достаточно давно уже не производят и по лицензии не выпускали. Производила Arma Grupa в Загребе, я только её логотип встречал (на скринах он тоже есть).

quote:

Originally posted by NORDBADGER:

Это не производитель, это барыги

quote:

Originally posted by NORDBADGER:

Производила Arma Grupa в Загребе

quote:

Originally posted by OneOfUs:
А тот, который из этих двух меньший - так это и не копия, получается? Он же среляет с "открытого затвора".

Про затвор не понял - все "узявые" стандартно с открытого.

Mini ERO - не копия, во всяком случае внешне, он даже по размерам между Micro и Mini UZI.

quote:

Про затвор не понял - все "узявые" с открытого.

Позвольте, отчего же?

Слева мини, справа обычный УЗИ. У микро тоже, что слева.
Или это что-то не то?

quote:

Originally posted by OneOfUs:
Позвольте, отчего же?

Долго ответ писали , я уже малость дописал - "стандартно". С "закрытого" - это модификация.

Отступления от мануала все же имеются: по мануалу- после переделки оружие стреляет с открытого затвора, боек фиксированный; У Вугреков- с закрытого затвора.

Будем считать, что "ерунда". Так оно всем спокойней...

Криминал. Гладкоствольная "САЙГА-32", произведено из "Вторчермета", 1989(?)г.
[QUOTE]

Можно поподробнее? Что значит "из "Вторчермета"? Ствольная коробка, затвор родные?

quote:

Отступления от мануала все же имеются: по мануалу- после переделки оружие стреляет с открытого затвора, боек фиксированный

А там что, ударник с рамой-основанием предлагают жестко соединять с затвором? А чем этой вызвано? По-моему, если ограничиться укорачиванием верхнего конца спусковой тяги, чтобы ее не сбрасывало с шептала, как раз и получится то же, что и у раннего "Аграма" - первый выстрел в очереди с "закрытого затвора". Общая масса затворной группы та же и те же две пружины.
Эх, если б кто показал, все-таки, спусковой механизм раннего "Аграма"!

quote:

Криминал. Гладкоствольная "САЙГА-32"

quote:

Криминальный "предок" "МАРГО"

Коллеги, похоже, что продукция криминального направления оружейной деятельности интересна для некоторой (как минимум) части участников форума. Как на мой взгляд, так чего только в ней нет: бред, приколы, амбиции и т.д.
Только, мне кажется эту тему мы уже несколько перегрузили банальным криминалом. А топикстартер предлагал поговорить об оружии борцов за независимость, инсургентов, партизан, террористов, если я правильно понял.
Может и оставим их в этой теме, а для криминала организуем новую?
Понятно, что при совершении преступлений используется оружие самого разного происхождения, но разделить его вполне можно: все, чье рождение связано с войнами, конфликтами, восстаниями и хоть какой-нибудь политической идеей - оставим в этой теме; а чье рождение связано исключительно с банальной уголовщиной - в новую тему.
Понятно, что это разграничение не всегда будет достаточно четким. Но это не так важно, просто есть предложение отделить "политических" от уголовников.
Ну так что? Могу начать.

quote:

Originally posted by OneOfUs:

опикстартер предлагал поговорить об оружии борцов за независимость, инсургентов, партизан, террористов, если я правильно понял.

quote:

Originally posted by OneOfUs:

Только, мне кажется эту тему мы уже несколько перегрузили банальным криминалом
