Шлифовалка.Уже с фотками).

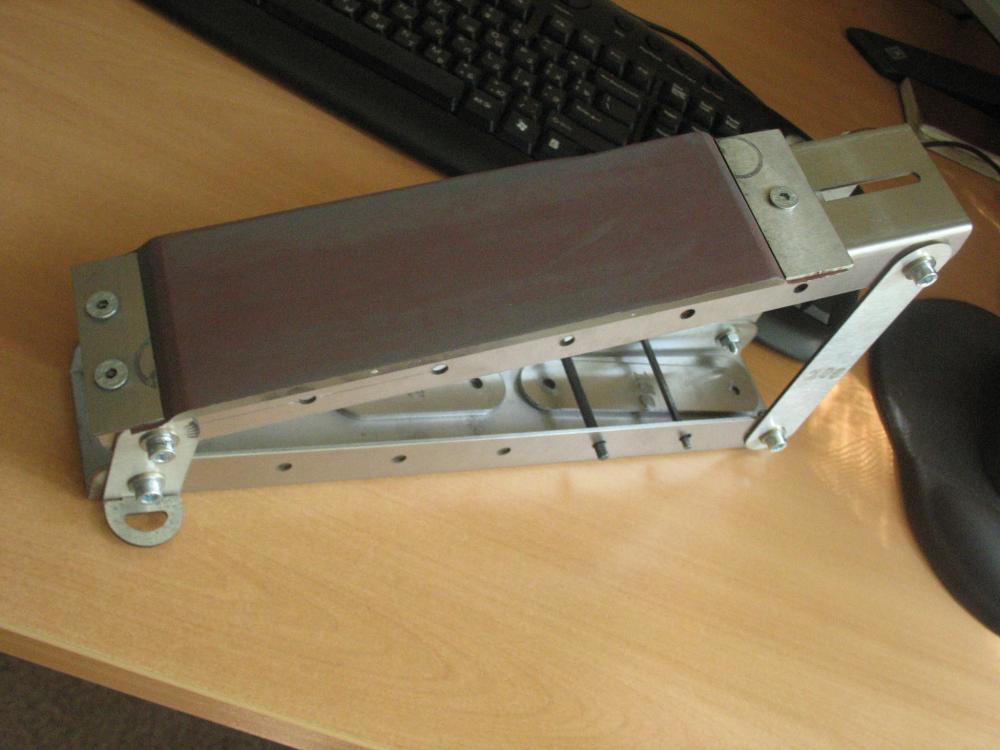

В ожидании гриндера больной мозг покою не давал и решил я модернизировать старую шлифовалку))). Сделал под треть стандартной шкурки 9х11 дюймов. Натяжение шкурки - пружинами. Материал - нержавейка, т.к. работаю постоянно смачивая водой. Угол наклона можно выставить практически любой; либо по гребёнке на задних опорах, либо устанавливая передние опоры нужной длинны. Пока сделал 0 и 5 градусов для плоского шлифования. На старой был набор 0;5;10;15 и 20 градусов.
Потихоньку буду выкладывать фотки))).
В окоп не полезу, каскиброники напяливать не стану, биться ни с кем не собираюсь))). Предпочитаю конструктивный диалог, нежели тапкокидательство)))).

за фантазию пять )
остальное спорно, но не попробуешь не узнаешь
накладка планируется?
как представлю, полированным клином, да по нержавеечному грату, так прям рука ноет.

а мне понравилось! незнаю как оно для шлифовки, а для заточки очень даже должно быть недурственно + нержавейка.
я б от такой не отказался бы.. .

Чтой то ганза не даёт фотки вставить, попозже попробую ещё.
На предыдущей модели audi-club.ru работаю уже почти год. Сразу скажу, что ножей на этом агрегате сделал всего несколько штук. В основном шлифую брелки под полировку. Ну и естественно ножи и прочий струмент затачиваю))).
В качестве подложки прижилась пластина из оргстекла. Пробовал стекло и керамику, чтой то не шибко понравилось)))). Стекло надо заказывать со шлифовкой коротких торцов на 45градусов, на что ценник мне заломили безбожный, плюнул и сделал из оргстекла как надо))).

Не пойму куда приспособить сей девайс.
Просто ровная площадка со шкуркой?
Зачем тогда угол наклона в градусах измерять?

Как на нем работать?
Просто ровная площадка со шкуркой?
Зачем тогда угол наклона в градусах измерять?
А еще, так и должно быть, что для ответа на форуме надо с картинки каждый раз кодовое слово вводить?

Не пойму куда приспособить сей девайс.
Просто ровная площадка со шкуркой?
Зачем тогда угол наклона в градусах измерять?

Попробую объяснить.
К примеру надо сделать спуски по 5 градусов на сторону. Ставлю передние стойки на 5гр., как на фото. Нож держу в горизонтальной плоскости( мне так удобней)и возвратно-поступательными движениями шлифую. Для заточки ставлю передние стойки на 10 - 20гр., в зависимости от задач. Нож горизонтально и вперёд, только успевай переворачивать)))).
Вот здесь последние работыhttps://forum.guns.ru/forummessage/252/875003.html
Спуски и заточку делал на старой шлифовалке.

Originally posted by Mazak:

В ожидании гриндера больной мозг покою не давал.. .

Володь,гриндер давай!

Володь,гриндер давай!

Саш, товарищ работай завален с декабря. Обещает разгрестись и моим заказом заняться))). Сам уж измаялся, всяку фигню выдумываю в ожидании))).

можно про узел натяжения подробнее???

Понравилась!

Ну какие тут тапки))), прекрасный столик!!! Понравилась идея с коромыслом для натяжения. Вопрос: силы натяжения пружин хватает для удержания или фиксируется болтом - ось коромысла? Хотя поразмышляв, пришел к выводу, что должно как бы зашщелкиваться(не знаю как правильно сказать), а пружины просто поддерживают в этом состоянии узел.
Идею спереть мона, чтоб воплотить для себя? Шибко однако понравился! Вещщщь!!!

С уважением, Николай.

Добрый вечер, мужчины!
Спасибо за отзывы, рад, что понравилась. Попробую ответить на возникшие вопросы.

можно про узел натяжения подробнее???

Попытался описать словами, чую запутаю. Чукча не писатель)))). Лучше сфоткаю поподробнее, думаю поймёте, чай народ то тут мастеровой собрался.

Ну какие тут тапки))), прекрасный столик!!! Понравилась идея с коромыслом для натяжения. Вопрос: силы натяжения пружин хватает для удержания или фиксируется болтом - ось коромысла? Хотя поразмышляв, пришел к выводу, что должно как бы зашщелкиваться(не знаю как правильно сказать), а пружины просто поддерживают в этом состоянии узел.
Идею спереть мона, чтоб воплотить для себя? Шибко однако понравился! Вещщщь!!!
С уважением, Николай.

Натяжение постоянно и только за счёт пружин. Как в верхнем, так и в нижнем положении коромысла. С пружинами можно ещё поиграться, взял понравившиеся по одной в ВАЗовском магазе. Не помню как называються( просто тыкал пальцем), в выходной докуплю таких же парочку и попробую разные комбинации.
Воплощайте, ради Бога, коль понравилось)))).

Вчерась шлифовал весь день, регулярно смачивая шкурку(Р100) губкой с водой.
Давил на деталюху всем весом( не густо правда, всего то 70кг.), шкурка и агрегат выдержали)))). Так и было всё оставлено мокрым и в натянутом состоянии. Простояло всё в таком состоянии сутки, шкурка по пржнему ровненько лежит на подложке, никаких деформаций))). Завтра младший будет свои сувениры шкурить, поглядим что выдаст)))).

можно про узел натяжения подробнее???

Думаю из фоток всё понятно будет))).

Думаю из фоток всё понятно будет))).

Спасибо, более чем Пружины от раскладушки???
С позволения автора НЕ коммерческое копирование возможно (подарки, обмены, бонусы)???

Спасибо, более чем Пружины от раскладушки???
С позволения автора НЕ коммерческое копирование возможно (подарки, обмены, бонусы)???

Пружины из ВАЗовского магазина, разные - потому как не знал какие лучше подойдут)))).
Копируйте на здоровье, это пока пробный экземпляр, для обкатки технологии))).

А вы после "обкатки" не собираетесь другой станочек сварганить?
A я бы этот у вас попросил.. . Очень в хозяйстве (моем) нужная вещь

За фоты интима спасибо, вес у нас одинаковый, так что с пружинами у мну проблем не будет .
Удачи в дальнейшем творчестве, рукастым и головастым нижайший поклон.
С уважением, Николай.

А вы после "обкатки" не собираетесь другой станочек сварганить?
A я бы этот у вас попросил.. . Очень в хозяйстве (моем) нужная вещь

Так уж варганю потихоньку))).
Этот, честно говоря, стыдно отдавать. Там сварено наспех, паренёк спешил, корявенько получилось. Со сварными посовещаюсь, как лучше сделать. Подождите уж нормальный аппарат, без косячный и удобный в пользовании.

За фоты интима спасибо, вес у нас одинаковый, так что с пружинами у мну проблем не будет .
Удачи в дальнейшем творчестве, рукастым и головастым нижайший поклон.
С уважением, Николай.

Спасибо, Николай.
И Вам удачи и здоровья.

Originally posted by Mazak:

Подождите уж нормальный аппарат, без косячный и удобный в пользовании.

Ничё, меня и такой устроил бы
Если срастется, жду в п.М.

Просто надоел "временный вариант"

Ничё, меня и такой устроил бы
Если срастется, жду в п.М.
Просто надоел "временный вариант"

Ну что ж , хозяин - барин))). Коль уж так не в терпёж, к выходным постараюсь закончить новую шлифовалку в том виде, как я её себе представлял, а эта поедет к Вам. Себе то я ещё понаделаю, не таскать же из дома в гараж и обратно)))).
ЗЫ а у меня с деревом как то не очень отношения, первую временную из подручных железяк сварганил))))

С нетерпением буду ждать!
А у меня вот как раз подобного "объема" железки нет возможности полноценно обрабатывать

извините, а как эта штука работает? Для каких она операций ножедельских?
Или это гриндер в одну юзверьсилу?

На первой странице пытался поведать, попробуйте найти сайт Василия Калифорнийского, там есть видео как он затачивает нож на алмазных брусках положив их на деревянную колоду. Как я это увидел, так и заболел))). Но пошол своим путём))).

А-а, тогда понятно. Смутило упоминание "шлифовки" в названии.
Думал в про-ве где-то может пригодится идея.

А-а, тогда понятно. Смутило упоминание "шлифовки" в названии.
Думал в про-ве где-то может пригодится идея.

А как ещё обзываеться процесс обработки материалов абразивами?))).
На этой уже часов 30-40 наработал, шлифуя партию брелков из нержи. Две плоскости и торцы - чем не производство)))).

ну.. . задачу "шлифовки" и "заточки" я по природному лоховсту вижу чуть по разному, хотя конечно все это условности движения внутри терминов.

Вот и сделал, что хотел изначально. Уже и поработать успел, мне удобно.Теперь можно обходиться одним шестигранником при настройках углов и при сборке разборке))).

а фото?

а фото?

уже три раза пытался вставить, сейчас ещё попробую)))

Бог велел делиться, так что не обессудь - идею и фотки я спер. Спасибо.

Ну что ж поделаешь, велел, так велел, прите на здоровье))).

Давненько лежали у меня старенькие ножницы, решил попробовать заточить на шлифовалке, если уж угроблю, так не шибко и жалко))).
Переднюю опору на 5 градусов , шкурку 80-ку, ножницы вертикально и вперёд))).
Дошёл до 240-й, для бытовых нужд думаю достаточно, хотя соблазн был идти до 2500)))). Сдал тёще на испытания, изрезав кучку разных тряпок выдала мне в заточку ещё пару ножинок))).

Originally posted by Mazak:

Переднюю опору на 5 градусов

О! Класс! надо еще тему в заточке почитать, а то у жены набор парикмахерских ножниц.. . японских.. . надо их запороть поправить уже маленько

Дим, дай ссылку пожалуйста. У меня зингеровские , но пока справно стригут. Но вечно так не будет, вот и решил потихоньку руку набивать)))).

вот ссылка, котую пока изучаю: forum.guns.ru/forummessage/224/571124.html
с телефона нет возможности ролики посмотреть, пока читаю

от ссылка, котую показучаю: forum.guns.ru/forummessage/224/571124.html
с телефона нет возможности ролики посмотреть, пока читаю

ОГО-ГО, вот это тема!!!!
Спасибо, Дим, буду изучать))).
