N. Стилизация пневматики под историческое огнестрельное оружие своими руками

Развели тут опять холивары со своими хардболами и страйкболами
Как человек, скрестивший немало приводов с обычной пневматикой, рассказываю.
Во-первых, перестволение привода как таковое - маразм. Не имеет практического смысла, никакой пользы, один вред.
Чтобы понять, нафига человеку пихать что-то загадочное в корпус эйрсофта, надо вспомнить об особенностях ЭПО (ГББ в расчет не берем, ибо они по всем параметрам уделывают любые шарометы ).
Плюсы:
1) внешний вид. Когда надоели обычные воздушки и хочется чего-нибудь эдакого.
Минусы:
1) невысокая надежность
2) сложность обслуживания (за редким исключением)
3) дорогие запчасти (особенно сейчас)
4) любая попытка разгона ведет к колоссальным финансовым затратам
5) эффект "шуруповерта". Лично меня бесит.
Таким образом, например, запихивание в привод того же МР-661К - по сути является самым бюджетным тюном привода Добавим, что теперь там копеечные расходники, нет задержки перед выстрелом и противного жужжания в автоматическом режиме.
Или такой пример, RS SVD имеет один из самых офигенных корпусов, по внешним параметрам превосходящий даже многие ММГ. Но туда впихнут "жж - хлоп", к которому еще и фиг найдешь запчасти в свете новой политики RS. После перевода, например, на СО2 это уже получается совсем другое дело.
Таким образом, если хочется затюнить какую-нибудь пневматику под что-то оригинальное, я не вижу ничего зазорного в том, чтобы использовать для этого страйкбольный привод.
Те, же, кто ценит в приводе то, что он привод, и хочет засыпать белой клюквой друзей и окрестности, как правило, не заморачиваются с подобной фигней

Т.е. по вашему мнению надо оставлять 6мм, добавлять вместо гирбокса внутренности 651-го и идти ловить оргазм

Надо будет поискать на страйкбольных форумах приводы с умершей начинкой.. .

Вовсе не обязательно, мы же стилизуем пневматику, т.е. фактически на пневматическую винтовку или пистолет натягиваем какую-нибудь симпатичную "шкурку", например от эйрсофт привода Соответственно, и калибр становится 4.5мм. Я имел ввиду, что перестволение привода с оставлением страйкбольных потрохов не имеет логического смысла.
Если хотим получить именно автомат, то самое простое - поставить корпус привода на "Дрозд". Потому что "Дрозд" прост и надежен, в нем отсутствует УСМ и другая сложная механика, так что его можно как угодно перекомпоновать.
Конечно, можно использовать корпусы от макетов, хороший пример МР-562К - это же все тот же "Дрозд", вставленный к корпус ППШ. Но с макетами есть некоторые сложности: во-первых, они, как правило, дороже приводов, особенно если речь о макетах иностранного оружия (ну, кроме реплик вроде Denix), во-вторых, с приводами легче работать, ибо они легче разбираются и у них уже готовый ствол, в который остается только вставить стволик 4.5мм, очень хорошо встают от кросманов типа 1077, или всякие трубочки, если делается под шарики.
Если же это какая-нибудь винтовка, то для полуавтоматической тоже можно "Дрозда" использовать без автоматического режима, или попробовать взять за базу что-нибудь самозарядное из пневматики, CX4, например, или "Тирэкс" или еще чего-нибудь. Если самозарядность не требуется, то тут вообще простор для фантазии, хоть ППП, хоть газобаллонные. А то и вовсе что-нибудь наколхозить на основе гирбокса. Например, так:

Тут Crosman 1077, впихнутый в гирбокс софтовой СВД.

С самозарядностью всё гораздо веселее.

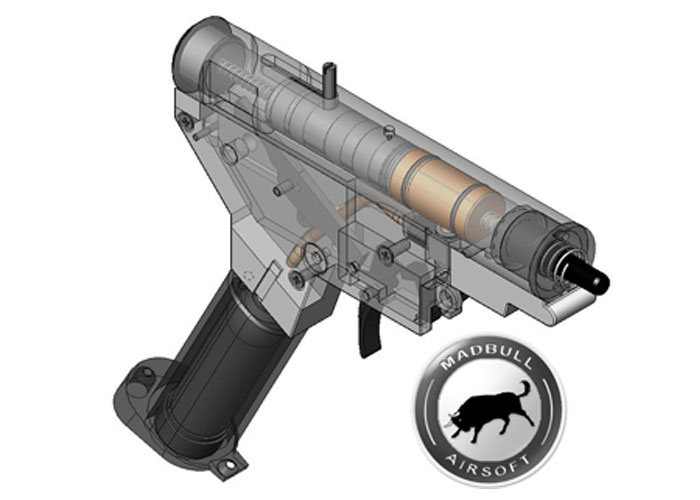

Есть давно проверенная и работающая конструкция: блоубечный гирбокс. Банально баллончик с углекислым газом, свободный затвор-ударник, и простейший спусковой механизм.
В отличие от дрозда, бахает и дёргается.


airsoftgun.ru
И такую конструкцию можно легко сделать для любого привода.

Ещё варианты как бы получше испортить привод, не портя птиц.

С соленоидом: airsoftgun.ru

И чисто газовый: airsoftgun.ru
Оцените кстати простоту и технологичность конструкции. Шайбочки, сотни их!

И что поразительно, при простоте и примитивности таких конструкций, самодельных образцов исчезающе мало. А промышленные совсем примитивны.

кубатурил над целиком для Крыса "под старину",но так и не смог придумать ничего более подходящего, чем простейший, регулируемый по горизонту

цитата:

Originally posted by John JACK:

Ещё варианты как бы получше испортить привод, не портя птиц.

Polarstar и иже с ними, конечно, хорошо, но те деньги, что за него просят, портят всю идею. Хотя там устройство действительно простейшее. Но реализация в кустарных условиях без хоть какого-то станочного оборудования весьма затруднительна.
Кстати, Эдуард (тот, что EdGun, если кто не понял) тоже экспериментировал с подобными системами, но, увы, в серию не пошло.

цитата:

Originally posted by Kachan:

"под старину",но так и не смог придумать ничего более подходящего, чем простейший, регулируемый по горизонту

Так правильно, под старину самое то, там другого-то и не было особо Прикольно подучилось.

цитата:

Originally posted by Greenthomb:

Так правильно, под старину самое то, там другого-то и не было особо Прикольно подучилось

спасибо!
хотелось, конечно, регулируемый и по вертикали, типа:

или

но ничего и красивого и при этом очень компактного выпилить напильником на коленке из имеющихся латунек - не получилось
да и это все по стилю всеж больше винтовочные варианты, кмк
а для "а-ля пистоля того времени" и такой-то целик - верх хай-тека

цитата:

Originally posted by Kachan:

но так и не смог придумать ничего более подходящего, чем простейший, регулируемый по горизонту

Нормально все получилось Илюха

цитата:

Нормально все получилось Илюха

+1

А покажи целиком девайс. Красиво получилось, органично и целостно кагбэ

цитата:

Originally posted by magg0t:

А покажи целиком девайс. Красиво получилось, органично и целостно кагбэ

спасибо
так там особо ничего, кроме целика, и не изменилось

Я раньше его не видел. Здорово! Рукоятка граненая

цитата:

Originally posted by magg0t:

Рукоятка граненая

весьма, кстати, удобно - я не ожидал, что с таких клюшек, оказывается, удобно стрелять

Душевно собран! Молодец Илья!

цитата:

так там особо ничего, кроме целика, и не изменилось

еще как изменилось - насечка красивая аккуратно нанесена и вообще гармонично получилось
Мушку бы под старину

Опишу новую работу нашего форумчанина dim&on

(ранее он уже выкладывал работу по снайперской винтовке Мосина из МР512 - пост номер 97 стр 5)

Это стилизация карабина Мосина С.И. образца 1944г.

Изготовлена отлично и душевно из известного Gletcher M1891 (обрез) на 12 г балончиках пош шарики ВВ.
Описывать последний не стану - хорошо известен и в теме его характеристики были, а так же в ПГВ - N. Gletcher M1891 (обрез)

Остановлюсь подробно на самой стилизации...

Фото говорят сами за себя:

Карабин выглядит прям здорово и аутентично.

Стволик нарезной от Кросман, ложе фанерное с родным задником, номер которого заботливо и мастерски перенесен на остальные детали, гравированы клейма, герб, даже разметка на целике!

Т.е. фактически карабин на одних номерах, что является редкостью.

Лишние надписи удалены, металлические детали состарены, применено оригинальное основание под оригинальную мушку и что вообще удивительно - установлен штык !!!

Браво!
Так держать

Безусловно приятно взять в руки эту ВЕЩЬ...
И очень интересно как поведет себя нарезной стволик от Кросмана с "едва заметными нарезами" (со слов автора), надеюсь когда потеплеет автор испытает аппарат и отпишется

Сейчас узнал из чего сделан штык и испытал белую зависть к мастерству
автора.. . ни в жизнь бы не подумал что он не настоящий...
Снимаю шляпу!

С позволения ТС, немного добавлю...
Ствол новодел, собран из двух частей, так как нехватало длинны сверла для рассверловки внутреннего отверстия по всей длинне. Ствол вкручен на резьбе в остаток ствола глетчера, внутри которого почти по всей длинне находится стволик от Кросман 2000.
Насчёт штыка... долго думал что делать. Родной поставить! В пристёгнутом виде по закону катит 222я, в итоге друг вырезал из родной нашей берёзки

цитата:

Originally posted by dim&on:

Насчёт штыка... долго думал что делать. Родной поставить! В пристёгнутом виде по закону катит 222я, в итоге друг вырезал из родной нашей берёзки

Читая пост Евгения Иваныча, в мозгу сразу завертелся вопрос по штыку.
Теперь вопросов нет.

цитата:

Originally posted by MK1:

Опишу новую работу нашего форумчанина dim&on

Отличная работа. Почёт и уважение.

Добрый день,

Прошу совета. Есть желание стилизовать серийную пневматическую винтовку под гладкоствол (ИЖ-18). Результат должен быть рабочим, т.е. переламываться, разбираться и стрелять. Характеристиками конечно можно пренебречь.
Не имею возможности ( мастерской и инструментов), а также большого опыта работы с металлом.
Кто-нибудь может за такую работу взяться?

про такую работу можно спросить у RICCI, кажись только он занимается уникальными и единичными констукциями,и полагаю это будем дорого.
Здесь было небольшое обсуждение - N. Winchester от RICCI стилизация под карабин
Еще подобное делал pavlovsky (в Европе) и немец Theo Hegmans.
О других самостоятельных разработках не знаю, а заводские были нужно смотреть в теме - Интересные технические решения в конструкциях пневматического оружия.

цитата:

Originally posted by MK1:

Еще подобное делал pavlovsky

Винтовка зачетная. Деревянный штык,интересный материал, и разрешенный :-). Одна умная мысль в несколько голов приходит. Я свой начал по зиме ,но так и не докончил. СВТ больше занимает. Я смотрю штык на фото более черный , можно попробовать чуть больше потереть грани, и по дну дол сухой серебрянкой и растереть все тряпочкой. Получится штык с металлическим оттенком.Хотя у автора может быть свое мнение. Может просто на фото так смотрится.

цитата:

СВТ больше занимает.

- ждем очень интересный проект...
и с Днем Рождения!
Всего самого хорошего и творческих находок!

Конечно хочется побыстрей,но наверное к концу года. Цилиндр от иж-60. Клип заряжания оригинальный. Много ручной доводки. Оригинальные детали дороже, чем на ВМ. Все по кусочкам собирается, в смысле по деталям.

Пока все притихли, оживлю немного тему

Стилизация МР-654К под СВД

Корпус снова Real Sword, а вот внутри все теперь совсем по-другому. Если раньше там была конструкция на базе страйкбольного гирбокса, то в этой винтовке стоит доработанный до неузнаваемости МР-654К.

Внешний вид старался максимально сохранить неизменным, но таки пришлось добавить снаружи 2 винта:

Первый все-равно скрыт кронштейном прицела, а вот второй на самом видном месте. Его по идее не должно было там быть, но в итоге решил все-таки добавить для пущей надежности (сверлить коробку замучился).

Магазин от МР-654К (точнее полтора магазина ), сделан несъемным, поскольку того требовала концепция с предварительным досыланием пули, ибо сдвоенные выстрелы и прочие безобразия для этого дрына абсолютно недопустимы (это все-таки "снайперская винтовка" или где? ). Сверху зарывается декоративным кожухом:

Емкость магазина 10 сферических пуль, хотя по факту влазит 13.

Внутри получилось вот такое:

Поскольку китайцы срезали с коробки направляющие затворной рамы, возвратный механизм пришлось устанавливать прямо в коробке, а не в крышке. Направляющая возвратной пружины одновременно служит и направляющей затворной рамы, поэтому представляет из себя прочный стальной пруток диаметром 7мм. Для крепления упора возвратного механизма пришлось в задней части коробки установить стальную плиту.
Ход затворной рамы ограничен, чтобы она не перескакивала курок, поскольку при возвратном движении, будучи изрядно выскобленной внутри (почти месяц ковырял бормашиной... ), она его цепляет.
Для выстрела необходимо отвести затворную раму, при этом взводится курок, и вернуть обратно, тогда происходит досылание пули и запирание ствола. Изначально конструкция задумывалась как самозарядная, но для надежности от этой затеи в итоге было решено отказаться. Впрочем, разница только в седле клапана.

Корпус клапана свой, совмещенный с досылателем:

Сам клапан стандартный от МР-654К. Благодаря этому все резиновые уплотнения можно использовать из его ремкомплекта, кроме казенного уплотнителя, который одновременно служит для исключения выкатывания шарика из ствола после досылания, представляет собой немного переформованный уплотнитель от Юнкера-4.
При отведении затворной рамы, досылатель отводится пружинами, а при обратном движении возвращается обратно.
Досылатель трубчатый, изготовлен из.. . фрезы , что позволило сделать его тонкостенным и при этом прочным. Минус такой системы - большой мертвый объем, зато нет посторонних утечек при выстреле и полностью исключена вероятность сдвоенного выстрела, что нередко бывает на МР-654К и ему подобных.
Также изначально должна была быть блокировка курка при опорожнении магазина, за счет использования блокиратора от Тигра, срабатывающего при неполном закрытии затвора, которое здесь должно было бы происходить при упоре досылателя в подаватель. Но и от этого было решено отказаться, поскольку несмотря на используемые материалы, при бросании затворной рамы возможны повреждения подавателя или досылателя. Проще посчитать до десяти Никакой фиксации досылателя в переднем положении, кроме возвратной пружины, не предусмотрено, поскольку площади торцов одинаковые, а фронт нарастания давления, понятное дело, со стороны клапана.
В качестве ствола использован лейнер от Петра. Во всю длину, разумеется.

Особое спасибо хотелось бы сказать участнику stano4nik за неоценимую помощь с фрезеровкой корпуса клапана.

О, вот это правильная стилизация чугунного бруска под МР-654К!
Как, интересно мне, фрезу удалось просверлить?

А фреза уже была с каналом для подачи СОЖ, так что пришлась очень к месту. Только внешний диаметр оставалось подогнать.

А я-то думаю, чегой-то Лёшка затих и пропал куда-то?!
А он Макарова в Драгунова переделывал. Вот затейник!

цитата:

Originally posted by Greenthomb:

Стилизация МР-654К под СВД

круто! снимаю шляпу!

цитата:

Originally posted by Greenthomb:

Досылатель трубчатый, изготовлен из.. . фрезы

эдак надо уже с нарезным стволом - под пули делать

Так-то оно так, но под пули надо барабан, что затруднительно в домашних условиях, а готовые решения, типа марадеровского, не удобны в плане замены и размещения.
Как раз по этой причине застрял пока с СКС, ибо там и под шарики-то места нет, а под диабло вообще тяжело. Однако, в нем проще в плане установки барабана.
Сперва хотел делать то же самое, что и не СВД, но тогда придется ставить удлиненный магазин, а мне с удлиненным не нравится

цитата:

Originally posted by Greenthomb:

Стилизация МР-654К под СВД

круто! снимаю шляпу!

аналогично сэр

КРУТЬ!

добавил работу в "путеводительный пост номер 5" на стр 1
(под пульки бы вааще фантастика, вот только как воплотить?... )

цитата:

чегой-то Лёшка затих

цитата:

застрял пока с СКС

Вот товой то и затих . Алексей,мож рассмотреть вариант под 8гр. баллончики?Или сделать под горизонтально расположенный баллон? Мне один хардист предлагал такую идею.

цитата:

Originally posted by stano4nik:

Или сделать под горизонтально расположенный баллон?

Я вот к этому варианту как раз и склоняюсь.
Барабан и механизм его поворота думаю взять от "Корнета", если, конечно, смогу коробку расточить, а баллон либо параллельно дну магазина, либо, если не хватит места, вовсе в приклад поставить вместо пенала.
С магазином типа Tapco, конечно, уместить можно было бы, но мне вид с ним не нравится. Да и дороговат он сейчас, откровенно говоря, не время нынче импортные комплектующие покупать

цитата:

Originally posted by MK1:

под пульки бы вааще фантастика, вот только как воплотить?

тут еще нюанс, где взять нарезной стволик такой длины?

"С магазином типа Tapco, Да и дороговат он сейчас," эта версия вообще в этом случае не должна рассматриваться .Никакой аутентичности.(Не портите заголовок). А вариант параллельно дну магазина-YES!.Чем смогу,так сказать. Причём ты как в воду глядел,вариант с горизонтальным баллоном именно к 651-му рассматривался.(Там,правда,сложная песня была).
