konstet
16-11-2016 17:18 konstet персональное сообщение konstet
Всем добра!
Многие знают, что я делаю фанерные гриндеры. И вот, на прошлой неделе, ко мне обратились два разных человека, покупавших у меня гриндеры. И спросили, возможно ли изготовление ленточной пилы. Оба ссылались на одно видео https://www.youtube.com/watch?v=66FD7cyhCt8

Сделать, судя по видео, не сложно. Но я никогда не пользовался такой пилой и многого не знаю.
Основные вопросы:
Будет ли востребован такой станок?
Какие полотна ходовые? Длина? Ширина? Зуб? Материал?
Где лучше брать полотна?

Может у кого завалялось старое не нужное полотно, приму в дар.

edit log

HSHBola
16-11-2016 17:30 HSHBola персональное сообщение HSHBola
Я бы взял в пределах 3-4 тыр стоимостью, может даже за больше под определенный тип полотна отрегулированную, вместе с такими полотнами (полотна за отдельные деньги конечно). Аргументирую. Места мало, а заводская даже маленькая весит много и места занимает тоже. Такая все таки и поменьше и подешевле да и сажать смог бы на тот же привод на котором у меня фанерный гриндер.
А насчет качества и точности, думаю под тот круг задач что я решаю мне хватит. Мне и надо то, брусок разогнать на накладки, лишка с будущей рукояти срезать и тд
alex1362853
16-11-2016 17:37 alex1362853 персональное сообщение alex1362853
quote:
Originally posted by HSHBola:
Я бы взял в пределах 3-4 тыр стоимостью,

+1

Вокругходящий
Однозначно делать. Ведь гриндеры Ваши покупают, я тоже покупал года 2-2,5 назад. Работет исправно. Это Ваша ниша в производстве. Сделайте пару штук, продадите, еще сделаете. Не мне Вам рассказывать.
Вова_Н
16-11-2016 17:39 Вова_Н персональное сообщение Вова_Н
quote:
Originally posted by konstet:

Где лучше брать полотна?


https://forum.guns.ru/forummessage/189/577725.html
quote:
Originally posted by HSHBola:

Места мало, а заводская даже маленькая весит много и места занимает тоже.


Для дерева, цветнины, пластика по небольшой цене и с маленьким весом, мне кажется, пила будет иметь спрос.
ПЛАТЯН
16-11-2016 17:43 ПЛАТЯН персональное сообщение ПЛАТЯН
тоже хочу собрать такую. да руки не доходят
maxx2000
16-11-2016 17:47 maxx2000 персональное сообщение maxx2000
Идея хорошая.
Востребована будет.
Полотна обычно делают под заказ нужной длинны.
Я уже давно хотел предложить такую на продажу. Но по сколько мне самому не требуется даже опытный образец не сделал.
Вот тоже интересный канал, там чел много чего делает и гораздо грамотнее
https://www.youtube.com/user/Matthiaswandel/videos
konstet
16-11-2016 17:52 konstet персональное сообщение konstet
Хорошо, зайдём с другой стороны.
Какого габарита должен быть станок? Какую толщину обрабатывать? Какую ширину?
HSHBola
16-11-2016 18:03 HSHBola персональное сообщение HSHBola
quote:
Originally posted by konstet:

Какого габарита должен быть станок? Какую толщину обрабатывать? Какую ширину?


ну габарит будет во многом зависеть от длины ленты, я так понимаю примерно с ваш гриндер под 610 ленту и получится
а по резу, 50-60мм дерева будет неспешно резать и хорошо
еще уголочек бы как на циркулярке чтобы можно было бы крепить
konstet
16-11-2016 18:08 konstet персональное сообщение konstet
quote:
Где лучше брать полотна?


https://forum.guns.ru/forummess...tml[/B][/QUOTE]
Сходил, глянул. Самое популярное полотно 1425. В габарит ГФ3 не вписываемся.

HSHBola
16-11-2016 18:14 HSHBola персональное сообщение HSHBola
quote:
Originally posted by konstet:

В габарит ГФ3 не вписываемся.


там окружности колес большие
konstet
16-11-2016 18:26 konstet персональное сообщение konstet

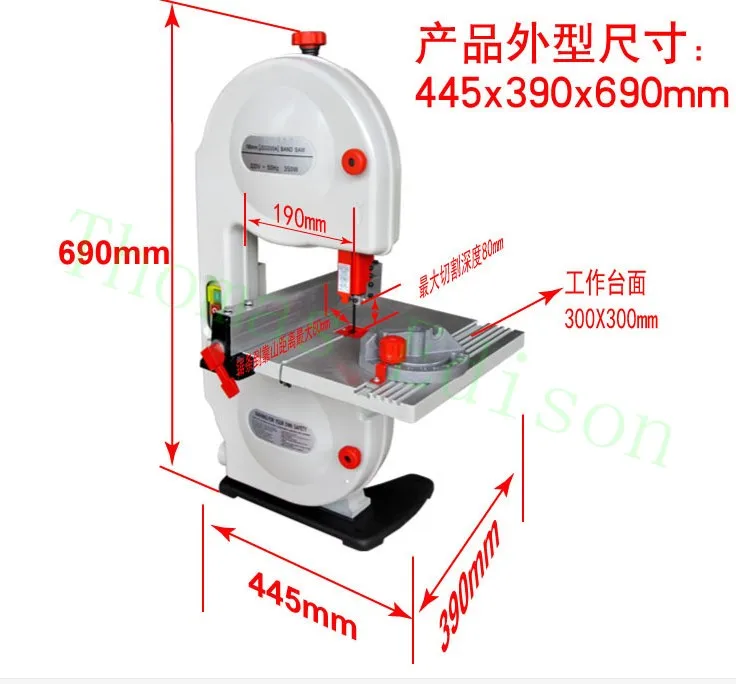

https://ae01.alicdn.com/kf/HTB...f260748facc32c7 вот картинка китайской пилы, с такими лентами. На картинке есть основные размеры.
Устроит? Или уменьшаем?
maxx2000
16-11-2016 18:30 maxx2000 персональное сообщение maxx2000
2 колеса по 250мм, межцентровое 350мм (рабочий просвет 100мм),охват получается 1485 мм (ближайшая 1425мм), общая высота девайса выйдет порядка 800-900 мм.
Считайте уже подписался под проект)))
konstet
16-11-2016 18:46 konstet персональное сообщение konstet
Думаю мало 350. Нужно колёса 200мм делать.
konstet
16-11-2016 18:49 konstet персональное сообщение konstet
У китайцев 690, на картинке. И колёса, в районе 200мм.
Almas52
16-11-2016 19:00 Almas52 персональное сообщение Almas52
quote:
Originally posted by maxx2000:

Считайте уже подписался под проект)))


+1
genium
16-11-2016 19:05 genium персональное сообщение genium
Я приобрёл ленточку минимальных габаритов - айкен. Если есть интерес могу осветить её конструкцию и функционал. Для криволинейных резов по разметке годная, стол наклонный.
250Вт полотно 1085 ширина 6.35мм 12.1 м.с. высота пропила 40мм 10.5 кг.
Для ножеделия оптимально.

http://shop.by/stroitelstvo_i_..._mbs_160_0_2_1/

По ссылке полотно указано 1425мм, в инструкции 1085мм.

edit log

shuldluck
16-11-2016 19:11 shuldluck персональное сообщение shuldluck
Интересно, послежу.
Тигирь
16-11-2016 19:19 Тигирь персональное сообщение Тигирь
Диаметр колёс сильно уменьшать нельзя - из-за сильного перегиба полотна будут сыпаться
Хемуль0
16-11-2016 19:40 Хемуль0 персональное сообщение Хемуль0
пока послежу, имею интерес
samosval200
16-11-2016 19:43 samosval200 персональное сообщение samosval200
quote:
Originally posted by Тигирь:

Диаметр колёс сильно уменьшать нельзя - из-за сильного перегиба полотна будут сыпаться


Абсолютно согласен.
При диаметре колёс 200мм(корвет 31) ленты толщиной 0,6-0,8мм летят только шум стоит.
Полотна толщиной 0,3мм ходят дольше, но рез гуляет, да и они только по дереву.
Я бы колёса 300мм делал.
konstet
16-11-2016 20:25 konstet персональное сообщение konstet
Остановимся на 250.
300 мне будет тяжело обработать.
Slava B
16-11-2016 20:32 Slava B персональное сообщение Slava B
quote:
Остановимся на 250

Лучше больше диаметр.
Надо у своей ленточки посмотреть,какой там.

Slava B
16-11-2016 20:33 Slava B персональное сообщение Slava B
quote:
300 мне будет тяжело обработать.

А в чем разница обработки колеса 250 и 300 мм,или больше?
noname13
16-11-2016 20:40 noname13 персональное сообщение noname13
Тоже послежу.
На днях как раз задумывался о том, что неплохо бы приобрести такой девайс.
konstet
16-11-2016 20:41 konstet персональное сообщение konstet
Разница в токарном станке. 300 уже предел.
maxx2000
16-11-2016 20:56 maxx2000 персональное сообщение maxx2000
Я на ЧПУшке могу и 320 вырезать, даже можно будет и бочку изобразить, но тогда лента 1425 не влезет.
Под пилу 1425 мм выходит следующее.
Колеса по 250мм, межцентровое 320мм, рабочий просвет 70мм
Oleg 74
16-11-2016 21:18 Oleg 74 персональное сообщение Oleg 74
Интересно, послежу
TRYP
16-11-2016 21:50 TRYP персональное сообщение TRYP
На направляющих полотна должны быть подшипники, с возможностью их снятия без разбора половины станка. (от мелкой древесной пыли смазка внутри подшипника гкустеет надо мыть и менять смазку. не часто раз в год примерно) наклонный стол в 90%не нужен. (мне за все время пользования не понадобился ни разу) На пиле ОБЯЗАТЕЛЬНО должен быть ХОРОШИЙ параллельный упор, с возможностью установки по обеим сторонам от полотна. Если будут вопросы пишите в РМ постараюсь помочь чем смогу.

edit log

Viziter
16-11-2016 22:00 Viziter персональное сообщение Viziter
Опы коллег http://www.chipmaker.ru/topic/...1374#entry21374
может пригодится
Slava B
16-11-2016 22:24 Slava B персональное сообщение Slava B
quote:
Разница в токарном станке. 300 уже предел.

А фрезерной машинкой ?
AV 50
16-11-2016 22:27 AV 50 персональное сообщение AV 50
Послежу.
maxx2000
16-11-2016 22:36 maxx2000 персональное сообщение maxx2000
quote:
Originally posted by Slava B:

А фрезерной машинкой ?


Вопрос диаметром уже решен, на 300 мм не влезет пила 1425мм.
Тигирь
16-11-2016 22:42 Тигирь персональное сообщение Тигирь
На межосевом тоже сильно экономить не стоит. 50 мм высоты по габариту, это мелочь, но это ведь и +50 по высоте пропила, что весьма серьёзно. Лучше сдвинуться на следующий стандартный размер полотен и сделать относительно полнофункциональный станочек
ОлегНА
16-11-2016 23:04 ОлегНА персональное сообщение ОлегНА
интересная тема. послежу, 3-4-5 тыщ вижу
maxx2000
16-11-2016 23:05 maxx2000 персональное сообщение maxx2000
Думаю и 70мм вполне достаточно. Если сделать колёса 200мм то просвет уже 150мм, брёвна ведь на нём не распускать. Тут наверное надо плясать от толщины и ширины пилы, от этого зависит минимальный радиус изгиба.
TRYP
17-11-2016 03:34 TRYP персональное сообщение TRYP
Корветы и пр переделывают добиваясь 100 и более мм. высота важна при разделки древесины природных форм (поленца, капы, сувели). При криволинейномрезе заготовку держат двумя руками, направляя рез. Проем между столом и кожухом верхнего колеса, надо делать максимально прямоугольным ( насколько это возможно)
slasla
17-11-2016 05:39 slasla персональное сообщение slasla
Прошу прощения что не по теме.
А вот такого в планах нет?
https://www.youtube.com/watch?v=teWJcUX3m90
Спасибо
genium
17-11-2016 07:28 genium персональное сообщение genium
По опыту пробных запусков на моей китайской пиле параллельный упор не нужен - полотно уводит. Может натяжение полотна или его качество заточки играют роль. На это торцовка с протягом есть - она в любом раскладе чище ленточки пропил даёт, хотя ленточка в ряде случаев предпочтительнее, согласен, по ширине пропила например.

По разметке же вести руками - отлично .

На наклонном столе углы с бруска заготовки рукоятки срезать - один из плюсов небольшой ленточки именно в ножеделии.

Для ножей хватает минимальных габаритов, для прикладов и прочих крупных габаритов - уже нет.

edit log

Joch
17-11-2016 07:43 Joch персональное сообщение Joch
Очень интересно. Послежу. Тоже хочется станочек такой
