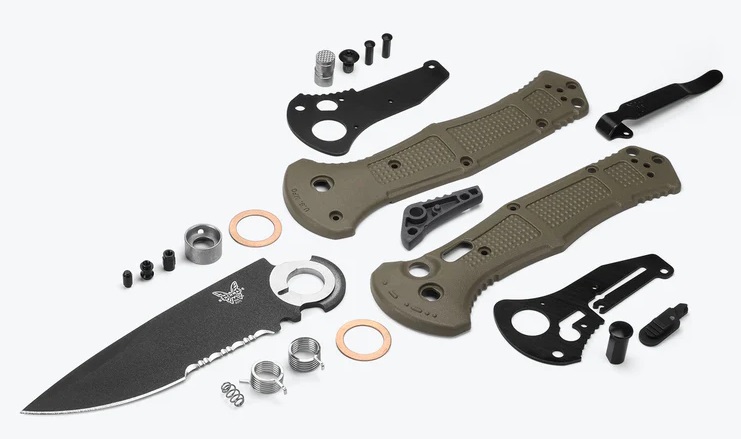

Benchmade в разборе.

Капитан Смоллетт:
в смысле продеть в отверстие клинка?
Вам шайбы наверное мешают.
Я обычно поочередно собираю . Когда рукоять собрана. Завожу осевой, так что-бы можно было накинуть на него одну шайбу. потом завожу клин со второй шайбой и выравниваю соосность например зубочисткой. Как, только все совпало- дожимаю осевой , что бы он пролез через весь бутерброд из шайбы-клинка - шайбы. Всегда без особых сложностей собирал.

Ну да, ведь это не первый раз разобрал. С пресидио вообще без проблем вышло. А тут не выходит и все.. Разумеется тонкой отверткой все выровнял, а он упирается и не идет в отверстие. Сегодня с утра также попробовал - пшик..

Я готов кому-нибудь отнести, заплатить, чтобы продели наконец!
Да ума не приложу - кому именно??

Справился мужик в ремонте зонтов. за 200 руб - и смех и грех..

"Почему мужик справился , а вы нет?"

Ответ на поверхности - руки, видать, из жопы...
Он сказал, что фишка была в том, чтобы продевать осевой в наклоненный клин, не в прямой, не в сложенный, а именно в немного призакрытый..

Вопрос к знатокам Бенчмейда и гриптилиана в частности.
Разобрал тут гриптилиан из последних, с тридцаткой.
На клинке в районе осевого обнаружились интересные углубления.
Ни на одном бенче которые приходилось разбирать до этого ничего подобного не видел.
Для чего эти углубления?
Для смазки? Или же для чего то другого?
Какие будут соображения?

kvaki:
Вопрос к знатокам Бенчмейда и гриптилиана в частности.
Разобрал тут гриптилиан из последних, с тридцаткой.
На клинке в районе осевого обнаружились интересные углубления.
Ни на одном бенче которые приходилось разбирать до этого ничего подобного не видел.
Для чего эти углубления?
Для смазки? Или же для чего то другого?
Какие будут соображения?

это маркировка стали.
При обработке все клинки одинаковые, их нужно как-то отличать.
Все что не стандартная сталь для модели, у Бенчмейда помечается отверстиями.
Т.е. 154 СМ без отверстий, а все другие виды стали помечают разным количеством отверстий.
На первой странице этой темы обратите внимание на фото Benchmade 806-1002.
Там три отверстия в клинке.
Да и Барраж на фото на этой же странице с тремя отверстиями.

Спасибо!

kvaki:
Спасибо!

Пожалуйста!

Конррад:
"Почему мужик справился , а вы нет?"

Ответ на поверхности - руки, видать, из жопы...
Он сказал, что фишка была в том, чтобы продевать осевой в наклоненный клин, не в прямой, не в сложенный, а именно в немного призакрытый..

Вчера разбирал Adamas и тоже слегка помучился при сборке, продевая осевой. Причём, это далеко не первый Бенч с аксисом, который я разбираю, но т.к. делаю это не часто, тоже забыл об этой особенности. Если вдруг у кого-то возникнут трудности, порядок сборки такой:

Во-первых, не забыть надеть плашку с той стороны, куда будем вставлять осевой. Будет обидно продеть осевой и вспомнить, что по верху должна быть плашка Вставит шайбу, сверху в дырку осевого запихнуть что-то длинное и тонкое (стержень от ручки, зубочистку и т.д.) и выровнять шайбу по отношению к нижнему отверстию. Дальше вставить втулку так, чтобы она на пол-миллиметра поднялась над шайбой. До этого момента проблем быть не может. Далее вставляем клин, отводя вверх верхний лайнер. Ось замка это позволяет, а винтами лайнеры предварительно скручивать не надо, разумеется. Проблемы начинаются в этот момент, и чтобы их не было, отводим замок назад, т.е. в то положение, при котором мы нож разблокируем. По идее, клин должен без проблем отцентроваться и втулка попасть в дырку. Далее, пропихиваем верхнюю шайбу, центруем её с помощью той же зубочистки и продеваем втулку полностью.
Собственно, других проблем быть не должно. Далее надеваем вторую плашку, скручиваем всю конструкцию, начиная с задних винтов и заканчивая передними. Затяжка передних винтов может влиять на ход клинка, поэтому их полностью сразу не затягиваем. Вкручиваем осевой, поверяем ход клинка. Если затяжка передних винтов плашек на ход клинка и люфт не влияют (как на Адамасе, потому что втулка), закручиваем их полностью, а ход клинка регулируем затяжкой осевого, добиваясь, чтобы отсутствовал люфт, при этом клин падал под собственным весом. Для этого подкручивать осевой нужно буквально на пол-миллиметра - миллиметр, о полных оборотах при регулировке речи не идёт.

Может, кому поможет. Для меня трудность была только в продевании осевого, т.к. помнил, что что-то надо сделать, но не мог вспомнить, что именно.

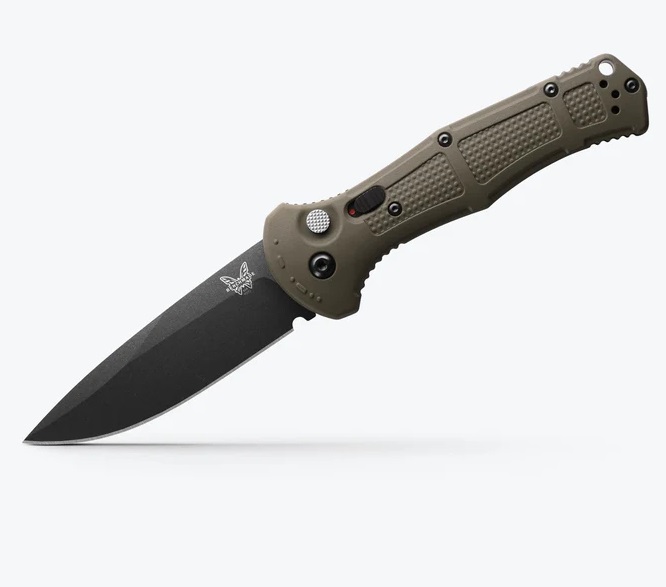

Claymore Ranger Green Grivory (автомат )

------
FORTUNA NON PENIS, IN MANUS NON RECIPE.. . - Удача не х.. , в руке не удержишь ... !

ВМ 391

Originally posted by DerRock:

первых, не забыть надеть плашку с той стороны, куда будем вставлять осевой. Будет обидно продеть осевой и вспомнить, что по верху должна быть плашка Вставит шайбу, сверху в дырку осевого запихнуть что-то длинное и тонкое (стержень от ручки, зубочистку и т.д.) и выровнять шайбу по

Забавно.. Я сразу вставляю осевой, чтобы торчал немного между плашкамм.
На него надеваю первую шайбу. Потом вставляю клинок, и надеваю на ось, пропихиваю осевой чуть дальше. Потом завожу вторую шайбу и через отверстие винтом ровняю её, надавливая не сильно на осевой пока он не сдвинется немного, или сразу не зайдёт в плашку. Бывает надо немного поиграть положением клинка, отжаа аксис. То есть ч это делаю вообще не трогая винты плашек, и не разбирая рукоять.

Originally posted by мигель 43:

Я сразу вставляю осевой, чтобы торчал немного между плашкамм.
На него надеваю первую шайбу. Потом вставляю клинок, и надеваю на ось, пропихиваю осевой чуть дальше. Потом завожу вторую шайбу и через отверстие винтом ровняю её, надавливая не сильно на осевой пока он не сдвинется немного, или сразу не зайдёт в плашку. Бывает надо немного поиграть положением клинка, отжаа аксис. То есть ч это делаю вообще не трогая винты плашек, и не разбирая рукоять.

Читал и улыбался , сам также собираю

Описание будет в обзоре позже.
