Тема: PCP винтовка Jager
AlexNT
1-3-2011 10:59 AlexNT первое сообщение в теме:
100 x 59

146 x 146

Тема в ветке КСПЗ

Руководство по эксплуатации

Википедия

Статья в журнале Калашников с разбором

Обсуждение Jäger .25

Обсуждение новой модификации Jäger



click for enlarge 1920 X 1162 246,2 Kb picture

click for enlarge 1920 X 1442 518,3 Kb picture

click for enlarge 1920 X 1351 442,4 Kb picture

список полезных ссылок (благодарность Фтвкун)
=======================================
https://forum.guns.ru/forums/icons/forum_pictures/007326/7326067.png Перечень уплотнительных колец main-kaif-forever
https://forum.guns.ru/forummessage/30/769602-58.html разборка чистка Максуд-Оглы
https://forum.guns.ru/forummessage/30/769602-73.html антабки Максуд-Оглы
https://forum.guns.ru/forummessage/30/769602-75.html стакан в резик rakoka
https://forum.guns.ru/forummessage/30/769602-78.html антабки
https://forum.guns.ru/forummessage/30/769602-80.html скорость для монстров папа
https://forum.guns.ru/forummessage/30/769602-81.html штуцер под фостер
https://forum.guns.ru/forummessage/30/769602-82.html как вынуть ствол
https://forum.guns.ru/forummessage/30/769602-83.html еще разборка редукторного егеря serjr
https://forum.guns.ru/forummessage/30/769602-94.html еще вариант стакана DjonEA
https://forum.guns.ru/forummessage/30/769602-94.html - замена манометра ЕНС
https://forum.guns.ru/forummessage/30/769602-95.html интеграл с фото MaxFree
https://forum.guns.ru/forummessage/30/769602-103.html настройка на монстры папа
https://forum.guns.ru/forummessage/30/769602-114.html куча монстры папа 50 метров
https://forum.guns.ru/forummessage/30/769602-120.html кто знает,что за пластиковый брусочек с крючком
https://forum.guns.ru/forummessage/30/769602-124.html еще пример антабок
https://forum.guns.ru/forummessage/30/769602-126.html стальная восьмерка
https://forum.guns.ru/forummessage/30/769602-127.html решение тяжелого взвода
https://forum.guns.ru/forummessage/30/769602-131.html пульки для деда егеря
https://forum.guns.ru/forummessage/30/769602-135.html еще стакан в резик
https://forum.guns.ru/forummessage/30/769602-136.html как не надо ставить антабки
https://forum.guns.ru/forummessage/30/769602-137.html куда надо ставить антабки.
https://forum.guns.ru/forummessage/30/769602-138.html шина + грибок
https://forum.guns.ru/forummessage/30/769602-140.html еще антабки + фото стакана
https://forum.guns.ru/forummessage/30/769602-141.html чехол для егорки
https://forum.guns.ru/forummessage/30/769602-143.html антабки
https://forum.guns.ru/forummessage/30/769602-147.html установка стакана
https://forum.guns.ru/forummessage/30/769602-148.html монстры графики отстрелов
https://forum.guns.ru/forummessage/30/769602-149.html Прога построения графиков отстрела.
https://forum.guns.ru/forummessage/30/769602-154.html Что бы не отгибать ствол при каждой заправке rakoka
https://forum.guns.ru/forummessage/30/769602-163.html восьмерка
https://forum.guns.ru/forummessage/30/769602-164.html еще чехол и восьмерка
https://forum.guns.ru/forummessage/30/769602-180.html эскиз ложи от armsmaster
https://forum.guns.ru/forummessage/30/769602-181.html диапазон кучных скоростей
https://forum.guns.ru/forummessage/30/769602-184.html установка прицела вектор с выносом
https://forum.guns.ru/forummessage/30/769602-189.html еще чехол
https://forum.guns.ru/forummessage/30/769602-190.html отложенный выстрел
https://forum.guns.ru/forummessage/30/769602-191.html ложе от armsmaster
https://forum.guns.ru/forummessage/30/769602-193.html высота прицела над стволом (картинко) для балл калькулятора
https://forum.guns.ru/forummessage/30/769602-202.html полировка затвора
https://forum.guns.ru/forummessage/30/769602-204.html кучи егорки 6,35
https://forum.guns.ru/forummessage/30/769602-206.html чистка патчами от Максуд-Оглы
https://forum.guns.ru/forummessage/30/769602-222.html отстрел папы жсбихами легкими от Максуд-Оглы
https://forum.guns.ru/forummessage/30/769602-225.html чертеж резьбы для модера
https://forum.guns.ru/forummessage/30/769602-227.html готовая буратинка от армастера
https://forum.guns.ru/forummessage/30/769602-239.html клин взвода. возможная причина
https://forum.guns.ru/forummessage/30/769602-241.html отстрел в пластелин пулями для охоты 6,35 ЕНС
https://forum.guns.ru/forummessage/30/769602-242.html пропитки для дерева
https://forum.guns.ru/forummessage/30/769602-245.html сколько весит модератор.
https://forum.guns.ru/forummessage/30/769602-245.html обмеры егорки (железо)
https://forum.guns.ru/forummessage/30/769602-249.html размер егорки папы (габариты) для сейфа или чехла
https://forum.guns.ru/forummessage/30/769602-254.html еще размеры
https://forum.guns.ru/forummessage/30/769602-255.html вариант восьмерки
https://forum.guns.ru/forummessage/30/769602-256.html размеры резика
https://forum.guns.ru/forummessage/30/769602-259.html причина клина затвора
https://forum.guns.ru/forummessage/30/769602-260.html еще о чистке ствола
https://forum.guns.ru/forummessage/30/769602-267.html еще ложа в ламинат от арммастера
https://forum.guns.ru/forummessage/30/769602-269.html параметры пружин
https://forum.guns.ru/forummessage/30/769602-272.html еще про установку стакана
https://forum.guns.ru/forummessage/30/769602-277.html питание для дедушкиного егора
https://forum.guns.ru/forummessage/30/769602-281.html ложе для егора от другого мастера
https://forum.guns.ru/forummessage/30/769602-286.html обсуждение трехточечного и других ремней
https://forum.guns.ru/forummessage/30/769602-289.html если травит из под манометра
https://forum.guns.ru/forummessage/30/769602-292.html способ разбора модератора (не проверенный)
https://forum.guns.ru/forummessage/30/769602-293.html мнение о активных ушках.
https://forum.guns.ru/forummessage/30/769602-299.html еще немного про настройку клапана, пружины ударника.
https://forum.guns.ru/forummessage/30/769602-301.html немного про разборку
https://forum.guns.ru/forummessage/30/769602-302.html размеры пружины ударника папа прямодуй
https://forum.guns.ru/forummessage/30/769602-304.html эскиз клапана ударника (дет. 42) папа прямодуй

edit log

rakoka
19-12-2011 23:19 rakoka
стравливаем резик
выкручиваем родной показометр
вкручиваем штецер данного устройства
забиваем резик
И ПОЛ ЧАСА МУЧАЕМ ЛЮБИМЫЙ ХРОН И ПУЛЕ УЛАВЛИВАТЕЛЬ
результаты записываем
и всё.
Максуд-Оглы
20-12-2011 00:03 Максуд-Оглы
quote:
Originally posted by serjr:

ствол хорхе не любит CPхи

Упал под стол! Вот ведь любит у нас народ всякую х...ню в стволы пхать! Им говоришь, купите нормальные пули, а они пхають и пхають!?- )))

serjr
20-12-2011 00:25 serjr
quote:
Originally posted by Максуд-Оглы:

Упал под стол! Вот ведь любит у нас народ всякую х...ню в стволы пхать! Им говоришь, купите нормальные пули, а они пхають и пхають!?- )))

вот не надо, CPхи отличные пули, при калибровке на весах дают меньший разбег недели JSB хеви. например из своей прошлой винтовки я CPхами кучу собираю стабильно меньше нежели JSB и кстати меньше чем на horhe пока что но надеюсь что поборю horhe и он уменя выйдет на спортивную кучность

serjr
20-12-2011 15:28 serjr
попытался сделать разборку егеря, но не смог пока выкрутить редуктор, он там явно не отруки закручен пойду искать тисочки у кого, вечером фотки выложу

edit log

DOKTOR 2010
20-12-2011 16:31 DOKTOR 2010
quote:
Originally posted by serjr:

пойду искать тисочки


а там потом и кувалдочкой ... serjr, не мешай машинке работать
serjr
20-12-2011 16:38 serjr
quote:

а там потом и кувалдочкой ... serjr, не мешай машинке работать

не работает в том то и дело, требует доводки. Блин а выкрутить редуктор я так и не смог :/ моих 90кг не хватило

edit log

AGEIPOD
20-12-2011 18:19 AGEIPOD
у меня MPR не любит большие скорости. 0.67 JSB полетели @60 чем выше тем больше сеят поднимал до @85. 0.54 летят на скорости +20 от тяжей.
еще попросил у парнишки баракуды матч 4.50 и 4.52 была настроена на хеви JSB так вот 4.50 полетели не больше 15мм на 50м, а вот 4.52 посеяло до 25мм

edit log

serjr
20-12-2011 18:21 serjr
quote:
так вот 4.50 полетели не больше 15мм на 50м

учту, поищу баракудки у меня их нету в арсенале.
AGEIPOD
20-12-2011 18:31 AGEIPOD
парень был с евой думаю у него спорт скорости
serjr
20-12-2011 18:43 serjr
фотки разборки

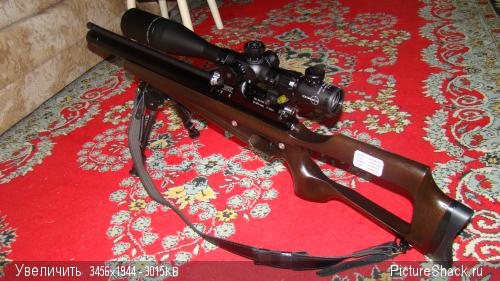

Вот собственно виновник торжества Horhe_Jager 4.5 MPR заточеный под FT. В родной поставке идет с отсекателем, я же дополнительно еще заказал модератор, дабы можно было в помещении стрелять не раздрожая соседей по тиру. Монеткой вывинчивается отсекатель и на его место ставиться модер.
click for enlarge 1424 X 1068 468,6 Kb picture
снять ложе просто, достаточно овинтить 2 болта на несколько оборотов
click for enlarge 1424 X 1068 494,5 Kb picture
Железо без ложа
click for enlarge 1364 X 914 705,8 Kb picture
Дальше нам нужно стравить воздух из резервуара, для этого поворачиваем этот болт на гдето 1, 1,5 оборота и ждем
click for enlarge 1424 X 1068 538,5 Kb picture
Когда воздух стравит если вариант редукторный - нужно сделать несколько выстрелов в холостую дабы стравить заредукторный объем. Оставляем после этого винтовку на пару минут, дабы уравнялась температура резика и откручиваем его легко и не принужденно одной рукой. Снимаем трубу осторожно, дабы резьбой не покоцай резинку на редукторе. Ну и вот осам редуктор
click for enlarge 1424 X 1068 659,8 Kb picture
уСМ имеет регулировку хода предохранителя, усилия спуска и хода СК. На фото перепутал и подписал не правильно, луше обратиться в мануал, там есть хорошая каринка по этому поводу
click for enlarge 1424 X 1068 658,1 Kb picture
Так выглядит резервуар внутри
click for enlarge 1424 X 1068 419,5 Kb picture
коробка вид снизу. Все достаточно просто и понятно, за исключением одной детали: ось с пружинкой по центру отвечают за подпруживание болта и отскока его назад при открытии (работать будет и без нее просто не будет такого приятного еффекта)
click for enlarge 1424 X 1068 731,1 Kb picture
Вынул перепуск под ним клапан
click for enlarge 1424 X 1068 358,1 Kb picture
Вторая непонятнаа деталь и тоже относящаяся к болту, стопорный шарик, фиксирующий болт в взведенном состоянии, стоит в верхней накладке в маленькой дырке, легко потерять!
click for enlarge 1424 X 1068 153,0 Kb picture
накладка верхняя, в ней в дырочке тот самый шарик, болт и ствол
click for enlarge 1424 X 1068 718,9 Kb picture
перепуск с колечком, нечем было точно померять на глаз гдето 3-3,5мм точно меньше 4х
click for enlarge 1424 X 1068 659,8 Kb picture
А вот тут у меня дело застопорилось, не смог снять редуктор по ману он должен быть закручен ключем от усилия руки и откручиваться также против часовой стрелки, я не смог открутить его даже зажав коробку в тисках через резину и давя своим не малым весом, в результате слега сорвал паз под ключ, метал мягкий, какойто сплав алюминия
click for enlarge 1424 X 1068 369,2 Kb picture
Будьте внимательны изза того что метал мягкий легко повдреить резьбу, вот тут немного замял просто слегка стукнув ключем по косательной, пришлось доставать надфилечек и править
click for enlarge 1424 X 1068 506,0 Kb picture
Ударник, был черезмерно смазан, протер почти насухо и поставил назад. Весов выскоточных тоже под рукой небыло, по ощущениям 25-30грамм
click for enlarge 1424 X 1068 554,4 Kb picture
тут живет ударник и пружинка чтобы сюда попасть нужно открутить на пару оборотов винт контрящий поджим пружины и выкрутить тонгогубцами шайбу поджима полностью
click for enlarge 1424 X 1068 279,0 Kb picture
Фаски и тд не фоткал ибо нет под рукой аппарата который это может сделать, но они отличные как и ствол внутри
В целом винтовка оставила приятные ощущения по конструктиву все достаточно просто с большим запасом надежности, только вот не понятно почему никак не получается собрать достойную кучу
На данный момент получилось стабилизировать скорость в коридоре 1м/с путем замены пружинки ударника и повышения заредукторного с 80и атм где-то до 90-95. Но есть небольшой перерасход где-то 10-11 кубиков на джоуль, чтобы его убрать нужно пошаманить с пружинкой БК но до нее к сожалению добраться не смог по причине заклинившего редуктора буду стрелять пока как есть, пока не настреляю банку - две пулек. если куча не стабилизируется похоже придется задуматься о перестволении.
PS чтобы небыло лишних вопросов и вайна, для меня плохая куча - 18-20мм без явного повторения, для большинства этого будет более чем достаточно, так как винтовка бралась для спрота, соотвесвенно буду пытаться выйти на как можно более высокую техническую кучность винтовки в FT энергетике, в идеале хотелось бы иметь 8-10мм на 50м

edit log

AGEIPOD
20-12-2011 20:55 AGEIPOD
от чего пружинку поставил?
AGEIPOD
20-12-2011 21:52 AGEIPOD
от чего пружину поставил?
serjr
20-12-2011 22:02 serjr
quote:
от чего пружину поставил?

незнаю пошел на барахолку с штангенциркулем и набрал 5 разных по жесткости нужного калибра, обошлось все в 2$, правда искал и выбирал часа 3 дома потом выбрал по жесткости самую злую, но чтобы комфортный взвод был, обрезал до нужной длинны и шлифанул напильником срез, чтобы стояла ровно, оставил выбег ударника где то в милиметр или два. параметры родной пружинки (65мм длинна 10мм диаметр сечение трудно померять не разгибая, где то между 1,5 и 2мм ближе к 2мм, витков вот сколько запамятовал помоему 16) заменил на 65мм длинны 9,5мм диаметра сечения где то 1,2 и витков 18.
Теперь нужно как то добраться до пружинки БК, чтобы перерасход убрать трошку, но вот как снять редуктор пока не придумал

edit log

Vadim Nord
20-12-2011 22:40 Vadim Nord
quote:
Originally posted by serjr:

Но есть небольшой перерасход где-то 10-11 кубиков на джоуль

Минимальный расход бывает при давлении 130;150Бар.
Подкрути давление и абгемахт! )))

edit log

Максуд-Оглы
20-12-2011 23:23 Максуд-Оглы
quote:
Originally posted by serjr:

А вот тут у меня дело застопорилось

Попробуй погреть,аккуратно опустив в кипяток и сняв резинки перед этим. Может удастся отвернуть? Я так делал когда то. На другом резике.

serjr
20-12-2011 23:32 serjr
quote:
Попробуй погреть,аккуратно опустив в кипяток и сняв резинки перед этим. Может удастся отвернуть? Я так делал когда то. На другом резике.

Думал о погреть, но редуктор в кипяток окунать не охота, тогда 100% прдиется его разбирать, ибо внутрь натечет вода, надо чемто придумать погреть только коробку по кругу
MIHASYA
20-12-2011 23:42 MIHASYA
quote:
Originally posted by serjr:

Думал о погреть, но редуктор в кипяток окунать не охота, тогда 100% прдиется его разбирать, ибо внутрь натечет вода, надо чемто придумать погреть только коробку по кругу


можно погреть феном обычным (отобрать у жены, подруги, далее по списку)
ЕНС
20-12-2011 23:44 ЕНС
serjr!
Прими мое личное уважение! Я с инструментом "на ты" с детства! Могу и делал ювелирные вещи, но вот преодолеть себя и заставить разобрать винтовку не сумел! Духу не хватило. А ТЫ МОЛОДЕЦ! Спасибо за фотки. Я расширил свой кругозор!
serjr
20-12-2011 23:58 serjr
quote:
заставить разобрать винтовку не сумел! Духу не хватило.

Это фигня, главное что я ее собрал и она стреляет после этого :-D
serjr
21-12-2011 00:00 serjr
quote:
можно погреть феном обычным (отобрать у жены, подруги, далее по списку)
думаешь хватит температурки? мот лучше строительным как линолиумк которым кладут? у знакомого был вроде попробую свиснуть на выходные
