Копей
P.M. Ц
22-4-2014 14:04 Копей
7alex7, спасибо за чертеж проставки с антабкой!
zdthmzdthm1
P.M. Ц
15-5-2014 19:27 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 411.9 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 388.5 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 420.8 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:29 zdthmzdthm1
Съемник газового клапана мр 153.
Три шайбы м-8 увеличенные,наружный деаметр 24мм Внутренний диаметр,двух шайб рассверливаем до 10мм(использовал сверло по кафелю 10мм)
Одну шайбу разрубаем на две половинки(использовал зубило)
Три гайки м-10
Шайба м-12 увеличенная наружный диаметр 37мм,внутренний 13мм
Шпилька м-10 длина 100мм
Трубка поливинилхлоридная наружный диаметр 25мм,внутренний 10мм,длина 47мм
Ширина усиков на трубке 7мм,высота 2мм
zdthmzdthm1
P.M. Ц
15-5-2014 19:34 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 395.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 405.8 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 395.0 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:36 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 403.8 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 405.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 405.4 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:37 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 409.0 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 415.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 458.5 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:39 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 501.7 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 451.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 406.0 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:41 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 400.5 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 458.0 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 397.6 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:43 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 387.1 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 419.4 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 430.9 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:45 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 454.1 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 409.0 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 423.9 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:47 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 466.8 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 451.5 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 495.3 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:49 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 512.0 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 433.2 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 426.5 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:50 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 430.9 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 435.1 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 431.2 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:52 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 432.8 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 438.5 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 435.4 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:55 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 435.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 443.6 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 522.2 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:57 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 498.6 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 442.4 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 458.9 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 19:59 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 436.7 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 445.1 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 468.5 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 20:02 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 449.7 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 439.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 451.6 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 20:04 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 438.2 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 402.8 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 530.1 Kb
zdthmzdthm1
P.M. Ц
15-5-2014 20:09 zdthmzdthm1
Господа... хочу слышать ваше мнение.. .
zdthmzdthm1
P.M. Ц
16-5-2014 05:55 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 434.0 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 431.2 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 495.8 Kb
zdthmzdthm1
P.M. Ц
16-5-2014 05:57 zdthmzdthm1

Нажмите, что бы увеличить картинку до 1920 X 1440 417.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 450.3 Kb
Нажмите, что бы увеличить картинку до 1920 X 1440 388.5 Kb
zdthmzdthm1
P.M. Ц
31-5-2014 17:54 zdthmzdthm1
были вопросы по поводу трубки.материал по моим предположениям полиэтилен потому что усики под половинки шайб были выплавлены с помощью выжигалки по дереву и подрезаны канцелярским ножом.где взять такую же помочь тоже не могу была,,прихватазированна,, в токарке не знаю зачем и для чего но однако пригодилась.надеюсь с размерами все понятно
7alex7
P.M. Ц
31-5-2014 21:59 7alex7
Капролон подойдет. Продается и в виде стержней в том числе. Легко точится, режется и сверлится.
Мистер_Пэ
P.M. Ц
24-12-2016 15:02 Мистер_Пэ
Предлагаю вниманию владельцев ключ для быстрой смены насадок.

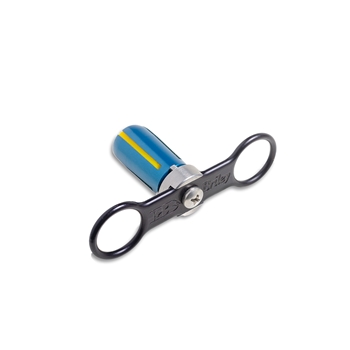

За прототип был взят ключ Briley. Точнее - его фото .

Далее выкладываю чертежи.
На мой взгляд они вполне понятны и объяснений не требуют.

click for enlarge 1374 X 975 136.1 Kb
click for enlarge 680 X 975 82.4 Kb click for enlarge 680 X 975 82.6 Kb
click for enlarge 1362 X 971 113.9 Kb

Пользоваться им нужно вот так


Изготавливалось вот так





Но многие операции можно и напильником.

Мистер_Пэ
P.M. Ц
24-12-2016 15:12 Мистер_Пэ
Чертежи в формате PDF и DWG, дополнительные фото
https://yadi.sk/d/gWTH-Gvwy4ouX
GunsPatronen
P.M. Ц
5-4-2019 10:53 GunsPatronen
А что больше ничего улучшать не нужно в мурках?))) нет рацпредложений? Тада предлагаю сделать длинную трубку подствольного магазина на 7-8 патронов взамен штатной. На турках такие стоят в стоке. А на мурку чтоли не нужно? Или настолько это сложно, что и пытаться не стоит?
Nikola671
P.M. Ц
30-6-2019 12:36 Nikola671
И получиься магазин в 2 раза длиннее ствола. И "нахрена козе баян" ?
Nikola671
P.M. Ц
30-6-2019 13:25 Nikola671
А точнее - на 29 см.
click for enlarge 1920 X 1080 216.9 Kb
click for enlarge 1920 X 1080 197.7 Kb
click for enlarge 1920 X 1080 242.7 Kb
Nikola671
P.M. Ц
30-6-2019 13:31 Nikola671


click for enlarge 1920 X 1080 242.7 Kb
click for enlarge 1920 X 1080 216.9 Kb
Nikola671
P.M. Ц
30-6-2019 13:32 Nikola671
Долбаная система - фоты не вставить !
Nikola671
P.M. Ц
30-6-2019 13:34 Nikola671

click for enlarge 1920 X 1080 242.7 Kb
click for enlarge 1920 X 1080 197.7 Kb
Nikola671
P.M. Ц
30-6-2019 13:47 Nikola671


click for enlarge 800 X 450 46.5 Kb
click for enlarge 800 X 450 85.0 Kb
GunsPatronen
P.M. Ц
30-6-2019 14:45 GunsPatronen
7 патронов по 70 мм плюс пружина 100мм. =590мм. Получается в два раза длиннее ствола?
Кровопиец
P.M. Ц
14-7-2019 10:25 Кровопиец
Что обточить чтобы весила как рафаэлло?
Sir Ralf
P.M. Ц
14-8-2019 07:33 Sir Ralf
Кровопиец:
Что обточить чтобы весила как рафаэлло?

Подствольный магазин уменьшить.. . до одного патрона
