Тема: Делимся опытом. Ремонт оптики.
East
8-1-2008 00:56 East
первое сообщение в теме:
Всплыло предложение (подозреваю, что не впервые) создать топик по ремонту оптики. Самому понадобилось, но мало кто смог подсказать. Делюсь опытом.
b4now
28-1-2010 20:36 b4now
quote:
Originally posted by Reset:

Вот наловчился такие сетки клепать.
Ого. Риспект. Хенд-мейд технологии, насколько я понял?
Поделитесь накопленными знаниями? И умениями.
Думаю многим будет полезно. Вот только чегото периодичность дотов прихрамывает, или то только так кажется?
По кр.мере на первой фотке доты, тпху, точки! на "условно-вертикальной" линии расположены шибко гуще, чем точки на "условно-горизонтальной".

А совет "как различать" - прост. Каждый второй дот делать продолговатым, как оно и есть в его оригинальном мил-спеке, собственно. Если есть тех. возможность делать продолговатые точки, ессна.

http://www.ada.ru/guns/ballistic/MilDot/index.htm

Reset
29-1-2010 15:53 Reset
Да, всё вручную. Из спецприспособлений только микроскоп с измерительной сеткой, МБИ-1 кажется. Сетка нужна для контроля расстояния и размеров точек. В принципе сгодится любой микроскоп (у меня получилось на ШМ1 дома измерительную сетку сделать, только хлопот много). На крест наносятся точки тонкой проволочкой, каким-нибудь не быстро застывающим раствором, суперклей не годится, уж очень быстро застывает. В моём случае это лак какой-то, можно ацетоном разбавлять, вроде не плохо сочетается с синтетической ниточкой. В смысле ложится хорошо (оно ж если мазюка очень жидкая, а нить плохо смачивается - очень трудно загнать точку нужных размеров в нужное место ) В общем надо подобрать сочетание мазюки и нитки. Ну а дальше на что фантазии хватит. Я вот всё мечтаю бал. калькулятор "зашить" вместо точек (можно даже еще одну вертикальную нить пустить)или дальномерную сетку, что бы можно было на любой кратности найти "правильный" промежуток. Примерно по такой схеме
[/QUOTE]
Может оно и изврат конечно, думаю еще...
На первой фотке действительно расстояние разное. шаг 1 и 0,6 мм, это экспериментальная сетка, просто фото хорошо получилось
А с продолговатостью, к сожалению, проблема мазюка на нитке принимает только сферическую форму.
b4now
29-1-2010 22:51 b4now
quote:
Originally posted by Reset:

что бы можно было на любой кратности найти "правильный" промежуток
Ничего не понял про "правильный промежуток".
Чейрган к нестандартной сетке "приучивается" достаточно просто, потом рисуем табличку поправок для своей кратности (он сам ее и рисует), и глубокопофиг что наши поправки не будут равны "правильным" милдотовским.
Reset
30-1-2010 17:36 Reset
Та это у меня фантазия разыгралась
dessa
21-2-2010 12:34 dessa
Поскольку тему можно дополнять, дополню.
Словом прицел "Bushnell" 4х32.
Настрел около 4-х тысяч.

click for enlarge 1920 X 1010 624,6 Kb picture
click for enlarge 1200 X 320  61,6 Kb picture
dessa
21-2-2010 12:39 dessa
Все бы ничиго, если бы не оборвалась верхняя нить сетки.
click for enlarge 1920 X 1920 382,3 Kb picture
dessa
21-2-2010 12:41 dessa
Итак разборка.
Откручиваем окуляр
click for enlarge 1772 X 472 86,5 Kb picture

Видим такую картину
click for enlarge 945 X 1772 288,7 Kb picture

Выкручиваем гайку с сеткой. Делать это необходимо весьма осторожно.
Я проигнорировал это и поплатился тем, что окончательно порвал сетку.
click for enlarge 1772 X 827 137,4 Kb picture

В итоге имеем уже такую картинку
click for enlarge 1772 X 1299 266,5 Kb picture

На этом СТОП - для ремонта сетки прицел далее разбирать не нужно, этого достаточно. Но мне этого было мало, любопытство разыгралось и в итоге я разобрал весь прицел, но линзы не трогал, поскольку небыло в этом необходимости.

edit log

dessa
21-2-2010 12:59 dessa
С помощью еще совкового микроскопа по прозвищу МПБ-2 (кстати весьма сильно помог),
click for enlarge 709 X 1772 122,1 Kb picture
перебрал множество материалов (на фото конечно же не все)

click for enlarge 1772 X 1181 226,6 Kb picture

Вот так к примеру выглядит медный провод с активной антены того же совкового радиоприемника (цена деления - 0,05мм.)
click for enlarge 1772 X 1417 235,7 Kb picture

edit log

dessa
21-2-2010 13:13 dessa
Словом из всех перепробованных материалов мне больше всего понравилась жилка от обычной капроновой нити. Но я применил... - секундную стрелку с наручных часов.
click for enlarge 1772 X 591 91,5 Kb picture

Дальше пайка, заточка кончика стрелки очень мелким бруском квадратного сечения и выверка по центру.
click for enlarge 1772 X 1772 250,4 Kb picture

edit log

dessa
21-2-2010 13:22 dessa
Если разбирать прицел дальше, необходимо выкрутить три винта (на фото отверстия), после чего извлечь тубус. При этом внимание - выскакивает пружинка, подпирающая тубус внутри.
click for enlarge 1654 X 472  89,1 Kb picture
click for enlarge 1772 X 1772 136,4 Kb picture
dessa
21-2-2010 13:26 dessa
Барабаны поправок я выкрутил отверткой, вращением против часовой стрелки.
click for enlarge 1654 X 1181 261,3 Kb picture
click for enlarge 1654 X 1181 323,5 Kb picture

Для разборки объектива необходимо открутить наружную контргайку, а затем непосредственно и саму гайку с линзой.
click for enlarge 1772 X 1181 172,4 Kb picture
click for enlarge 1772 X 1772 319,7 Kb picture
click for enlarge 1772 X 1772 305,9 Kb picture

edit log

dessa
21-2-2010 13:35 dessa
Собственно сабж в разобранном виде
click for enlarge 1772 X 945 182,0 Kb picture

При сборке пользовался набором для чистки оптики (продается в любом фотомагазине)
click for enlarge 1181 X 1772 305,0 Kb picture

edit log

dessa
21-2-2010 13:39 dessa
Короче собрал девайс, стрелять еще не пробовал и вот что получилось
click for enlarge 1772 X 1772 238,0 Kb picture
click for enlarge 1920 X 1279 277,6 Kb picture
Взрывотехник
21-2-2010 14:00 Взрывотехник
А поправки как брать ?
dessa
21-2-2010 16:15 dessa
Почти так же, как и в сетке "Пенек".
click for enlarge 512 X 512   3,6 Kb picture
Quest61
22-2-2010 01:28 Quest61
quote:
А поправки как брать ?

поправка на полвороны(или несколько каров) не хуже чем по милам и дотам а иногда и практичнее - все от предназначения винта
XAMELE0N
23-2-2010 16:10 XAMELE0N
Добрый день. Всех с праздником!

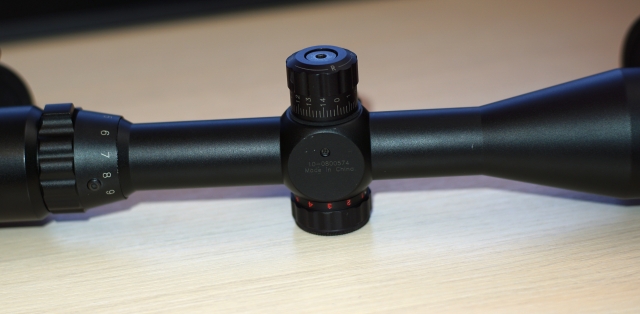

Разбираю Бушик 3-9х40 похожий на тот, который апал dessa на этой странице. Не могу открутить барабаны поправок и ту часть окуляра где написано Бушнель. Сам блок линз окуляра выходит. внутри видно разрезное кольцо на краю трубки с сеткой. Его надо снять? Чем откручивать барабаны поправок? Боюсь их испортить пассатижами...
sergo3
24-2-2010 03:01 sergo3
здравствуйте любители пневматики!!!у меня х-125 прицел таско 3x9x40 Pronghorn купил поставил начал пристреливать не могу попасть в круг радиусом 10см нарисованным мною на листе А4 да и в сам лист из 10 пуль на 25м попали только две, винт рег. вертикали закрутил полностью посмотрел виновато мое самодельное крепление подложил под переднее 5 слоев изоленты, помогло стал попадать в лист (но только ни туда куда надо)короче целюсь в круг попадаю, ничего ни крутя стреляю, мимо и каждый раз в разное место хотя целюсь в одно-и-тоже. разбираю прицел, вроде все в порядке, при сборке решил установить 2пружины под каждый рег. винт(там стоит одна посередине), собрал поставил помогло но после 50 выстрелов опять начало барахлить хотя и не так сильно думаю откручиваются те 3винта что держат внутренний тубус хочу между внутренним и нарружним тубусом поставить пару резиновых колец наверное поможет(поставлю отстреляю напишу)если кто чего подскажет что еще можно сделать буду только рад.

edit log

VANKOR
24-2-2010 14:17 VANKOR

sergo3
Если хотите помучиться и в совершенстве знать устройство прицела, то дерзайте. ТОчных выстрелов не получите однозначно, это уже писано-переписано. Резины в прицеле быть не должно по определению, иначе откроете америку и все производители оптических прицелов повесятся все одновременно. Прицел однозначно дерьмо, после проклейки всех стёкол, винтов и прочих деталей в лучшем случае получите кучу 30-40 мм на 25 метров. А если хотите попадать в копейку или канцелярскую кнопку на 50 метров, то надо хороший прицел, хотя на х-125 смысла может и нет хороший прицел ставить.... ИМХО.
Кроме того не понятно какими пулями стреляете, короче информация не полная.

Quest61
24-2-2010 14:45 Quest61
quote:
откручиваются те 3винта что держат внутренний тубус

синий локтайт (анаэробный фиксатор резьбы) должен помоч
