Тема: Делимся опытом. Ремонт оптики.
East
8-1-2008 00:56 East
первое сообщение в теме:
Всплыло предложение (подозреваю, что не впервые) создать топик по ремонту оптики. Самому понадобилось, но мало кто смог подсказать. Делюсь опытом.
Homeguner
8-3-2014 18:20 Homeguner
Интересно а из паутины можно сварганить?

edit log

SmirnovSerg
14-3-2014 12:05 SmirnovSerg
Грёбаные узкоглзые никогда резьбы наверно не фиксируют ..

еще что за байка про аргоно заполненость ?? как то я не верю ))

Spin77
2-4-2014 22:48 Spin77
из паутины можно - получится сетка мил-дот и приклеится сама!
Homeguner
6-4-2014 07:22 Homeguner
Восстановил, порванный мною по неловкости, крест на карандашике. Нити тянул на этот раз из клея "Момент", хорошо тянеться и толщину легко регулировать при определенной сноровке. Крест получился довольно тонкий.

567 x 555

Пенек образовался случайно, но он мне нравиться. Прилипшую на нить ниже перкрестья пылинку (на фотке плохо различима) решил не убирать - пусть будет мил ;-)

edit log

voroshilovskij
6-4-2014 18:24 voroshilovskij
когда то делал крест в прицел, из рыболовного плетёного шнура, распускал шнур и наклеивал получившиеся волоски в нужном порядке, получилось что то вроде арбалетной сетки. работать нужно с увеличением иначе легко накосячить.
prof3ss0r
11-5-2014 23:48 prof3ss0r
Всем привет. Хочу поделиться некоторым личным опытом ремонта прицелов, и по сути переместить свой фотоотчет сюда, где он КМК принесет больше пользы, чем на Белорусском форуме.

Речь пойдет о всей визуально похожей серии прицелов - это БСА, НИКОН, и все похожие внешне на нашего пациента 8-32х. Конкретно этот подопытный BSA 8-32х44:

800 x 600

Плюсы серии: Очень светлая, и качественная оптика, никаких хроматических аберраций, абсолютно плоская картинка и весьма контрастная (у Hawke sidewinder 6-24x56 картинка хуже! лично сверял и был поражен), очень резкий параллакс - на максимальном увеличении можно измерять расстояние вплоть до сантиметров наверное , заявленная кратность соответствует фактической! - Что на самом деле весьма нечастое явление даже для дорогих прицелов, сетка приемемая - не толстая как на всех китайцах, примерно сопоставима с сеткой на Дельтах среднего ценового диапазона.
Короче именно эти китайцы сделаны походу из "отходов" производства очень качественных братьев , ну и самое вкусное цена - всего 100-150$, смотря где брать.

минусы серии: китайская сборка... Комплектующие шикарные, но сборка все портит. Линзы могут шататься у нового, а поправки вводиться только с половины всего диапазона, ибо пружина возврата вообще неправильно подобрана под общую конструкцию. "мягкие" клики барабанов (это так...).

Как видим плюсы очень заманчивы, но они ничто, если прицел "не работает" ибо собран хреново. Самое классное, что все это решаемо! Погнали!

Немного истории: прицел этот достался мне в комплекте, от Минского товарища при обмене винтовками. Позже прицел был продан Алкоголику, но на отстреле оказалось, что поправки "не вводятся" вообще!
Перед продажей я его естественно проверял и отстреливал, поэтому удивлению небыло предела, но естественно я сразу забрал его обратно вернув деньги, ибо я знаю главный недостаток всей серии - пружина возврата.

Начинаем разборку:
выкрутить заглушку барабана отстройки параллакса можно пальцами, но если не откручивается - портим ее плоскогубцами, выхода нет. У меня открутилась пальцами.

800 x 600
Снимаем барабан
800 x 600
Пинцетом, штанген-циркулем, или любой подручной приблудой вышручиваем колцо фиксатор
450 x 600
450 x 600
Достаем улитку
450 x 600
Больше оттуда ничего не выкручиваем - параллакс разобран достаточно.

Далее разбираем барабаны поправок - придерживая пальцами сам барабан от прокручивания, откручиваем верхние болты отверткой и снимаем колпаки барабанов
450 x 600
450 x 600

Барабаны выкручиваются сильной рукой, но бывает не получается, поэтому используем газовый ключ через прокладки, чтоб не поцарапать. У меня пошли "от руки"
Нажмите, что бы увеличить картинку до 450 X 600 84.1 Kb

Фото ниже показывает в чем была проблема с этим прицелом - стрелкой я показал пружинку, но ее место не сдесь, а с противоположной стороны! Она просто сместилась, возможно при транспортировке - это объясняет почему у меня прицел работал, а у Алкоголика нет.
Бывают случаи, когда эта пружинка болтается внутри абсолютно севшая (сплющенная), а бывает даже что лопнувшая (сломанная на две половинки). В данном случае повезло, ибо лопнувшая пружинка может поцарапать линзы.
Нажмите, что бы увеличить картинку до 450 X 600 89.3 Kb

Дальше разбираем блок зрачка - откручиваем болтик кольца изменения кратности и сдвигаем это кольцо
Нажмите, что бы увеличить картинку до 450 X 600 71.6 Kb

Под этим кольцом три болтика по периметру, держащих внутреннюю трубу - выкручиваем их
Нажмите, что бы увеличить картинку до 450 X 600 92.8 Kb

Тяжело может быть снять сам блок выходной линзы... если не открутится внешнее декоративное кольцо, то придется попариться с откручиванием стопора. Но у меня все хорошо, поэтому расскажу как это делать правильно.
Откручиваем внешнее декоративное кольцо - у меня пошло "от руки"
Нажмите, что бы увеличить картинку до 450 X 600 70.6 Kb

Потом штанген-циркулем выкручиваем стопор - ВНИМАНИЕ РЕЗЬБА В ДРУГУЮ СТОРОНУ!!!!
450 x 600

достаем сам блок, и кладем внутренней линзой вниз, на что нибудь плоское, чтоб пыль не налетела. Вообще нужно делать всю процедуру в помещении где пыль минимальна возможна.
800 x 600

Внутри виднеется сетка, нужно всегда о ней помнить! Иначе прощай мил-дот.
450 x 600

Помня о сетке, мы опираем прицел на стол под 45 градусов, и отверткой подталкиваем внутреннюю трубу, через отверстие поправочников
450 x 600

Блок сразу вывалится, поэтому прицел и нужно держать под углом - помним о сетке
450 x 600

Ничего не трясем! А аккуратно поднимаем прицел и достаем трубу - именно аккуратно и плавно! Иначе пружинка может вывалиться в ненужный момент и упасть прямо на линзу, вымазав ее в смазку! Когда трубу достали, можно и потрясти, чтоб вывалилась злосчастная пружинка
800 x 600

Далее разбираем внутренний блок - откручиваем переднюю линзу блока, у меня пошла от руки. Если вывалится - ничего страшного, отдельную линзу легко протереть.
800 x 600

Выкручиваем болтики блоков внутренних линз, и выталкиваем сами блоки отверткой наружу, в сторону передней линзы (помним о сетке)
800 x 600
450 x 600
800 x 600

Линзы внутренних блоков идеально чистые, поэтому прячем их в герметичный пакетик

Нажмите, что бы увеличить картинку до 670 X 492 85.2 Kb

Вот у нас почти все и разобрано - картинко общего плана
Нажмите, что бы увеличить картинку до 749 X 445 136.3 Kb

Почему почти все? Да потому, что линза отстройки параллакса все еще внутри, и достать ее можно только разобрав прицел на две половинки, а это практически невозможно.
И об этой линзе всегда нужно помнить, почти как о сетке :-):
Она там - внутри
Нажмите, что бы увеличить картинку до 450 X 600 68.3 Kb

Чтобы защитить ее от пыли и будущей стружки, делаем нехитрую приспособу - колпачок подходящего диаметра (20-25мм) в который впихиваем параллон - это будет своеобразная пылевая "пробка"
Нажмите, что бы увеличить картинку до 800 X 600 175.0 Kb

Заталкиваем ее до упора, получится примерно так
Нажмите, что бы увеличить картинку до 800 X 600 126.9 Kb

Далее сам АП!
Берем сверла разных диаметров, так надо, ибо одним диаметром не просверлить точно. Последнее сверло у меня 9мм, ибо резьбу я буду резать 10х1.
800 x 600

Устанавливаем прицел так, чтоб отверстие было ровно по ребру и ровно под 90 градусов относительно осей ввода поправок. Так-же оно должно быть не ровно посередине. а немного смещено в сторону зрачка иначе пружина будет мешать механизму отстройки параллакса! Короче отверстие должно быть как на третьем фото ниже:
сверлим по порядку
450 x 600
800 x 600
800 x 600

Берем метчики 10х1 - у меня есть черновой и чистовой, но можно любым одним нарезать
800 x 600

режем резьбу - можно просто руками "на глазок" это не сильно принципиально, но я ипользую патрон дрели, чтоб нарезать четко посередине после сверла, а далее уже руками.
450 x 600
450 x 600

Внутреннюю кромку нужно обработать, способов много - я использую бор-машинку и круглую насадку
800 x 600

После этого, берем щеточку и все тщательно вычищаем от стружки, желательно все хорошо выдуть компрессором, но осторожно - чтоб не выдуть нашу "пробку"
450 x 600

Теперь все готово, и пробку можно доставать, любым способом - я выпихивал отверткой
450 x 600

Если все сделано правильно, то линза параллакса останется идеально чистой, но если все-же что-то случилось и она загрязнилась - выход есть.
Нужно взять "звено" от набора для чистки ствола, и вставить в него нарезанные ватные палочки
800 x 600

Таким инструментом можно вычистить любые загрязнения на внутренней линзе, но придется помучатся. У меня все прошло успешно, и инструмент я делал только чтоб показать вам
800 x 600

Следующим этапом разбираем механизм самих барабанчиков поправок - сердцевину от выкручивания держит стопорное колцо. Снимаем его пинцетом и выкручиваем сердцевину
450 x 600
800 x 600

В сердевине видим штырек, который "щелкает" по пазам в барабане, и гуджончик с обратной стороны. Этот гуджончик нужно максимально поджать, проверяя чтоб штырек нажимался. Так мы сделаем щелчки более жесткими. Штырьки я заточил, так щелчки становятся еще более резкими, но вам не советую это делать - нужна точность, а ошибка черевата.
Я разобрал полностью, чтоб показать что внутри, и сфоткал один штырек заточенный а другой нет
800 x 600
Потом все это тщательно смазываем густой смазкой и собираем обратно.


Собираем все линзы, проклеивая их!
Проверяем острым пинцетом не ослаблены ли кольца на всех линзах! Если ослаблены - поджимаем, а после аккуратно капаем немного фиксатора на резьбу - он проникнет куда ему надо.
Фиксатора нужно совсем немного - не нужно "поливать" по периметру! иначе он может попасть на линзу, а отчистить его очень сложно!
Лучше покрутить в руках, чтоб капелька медленно растеклась по периметру, а излишки аккуратно убираем ватными палочками.
Если же фиксатор все-же попал на линзу - немедленно выкручиваем кольцо и достаем линзу! ибо оттереть фиксатор можно только ели ее достать, а если фиксатор "схватится" то открутить будет ох как тяжело! Короче ОСТОРОЖНО с ним.

Проклеиваем все линзы и собираем по местам
450 x 600
450 x 600
450 x 600

сетку тоже, ибо часто ее кольцо сидит свободно и может провернуться со временем.
450 x 600

Все пылинки убираем теми-же ватными палочками
450 x 600

Кстати! Закручивая переднюю линзу внутреннего блока, можно столкнуться с проблемой - "линза выпала, а какой стороной ее ставить не помню"
На такие случаи показываю как она должна стоять - плоской стороной наружу:
450 x 600

здесь тоже капаем на резьбу и скручиваем. немного постукиваем по трубке при скручивании, чтоб линза стала по центру - она самоцентрируется.
450 x 600

У меня помещение чистое, и опыт большой, поэтому никаких пылинок или загрязнений на линзах нигде нет - вам желаю того-же
450 x 600
Засовываем трубу на место, при этом "непонятно как-же ее повернуть?!" - ориентируйтесь на поворотный циллиндр на трубке - его крайние положения это примерно края прорези в корпусе прицела, по этой прорези ходит болтик, который вкручен в кольцо изменения кратности


закручиваем болтики фиксирующие внутреннюю трубу на свои места, капнув туда фиксатор (только если уверены на 100% что поставили трубу правильно!)
450 x 600

Вкручиваем блок зрачка, и закручиваем стопор - помним, резба на нем в другую сторону!
450 x 600

Декоративное кольцо тоже на фиксатор
450 x 600

Токарим (или заказываем у токаря) блок витой пружины - простой поршень в цилиндре с резьбой. Ход поршня должен быть не менее 5мм - ход внутренней трубы по этой оси = 4,2 мм.
У меня резьба 10х1
800 x 600

пружинку берем максимально мощную, но не переборщите с толщиной витков, ато поршень будет упираться в пружину.
450 x 600

450 x 600

Прежде чем вкручивать, нужно упереть трубу максимально в низ ну и отцентрировать заодно поправочники.
Делается это так:

1- оба поправочника выкручены, закручиваем один до упора, снимаем колпачок и одеваем его отметкой "0" - выкручиваем назад
2- второй поправочник делаем тоже самое
3- теперь максимально вкручиваем оба поправочника и видим, что не получается оба закрутить на установленную цифру "0"
4- подкручиваем так, чтобы цифры на обоих совпадали, снимаем оба колпачка и ставим на цифру "0"
Все, это "нижний центр"
450 x 600

теперь труба ровно "посеридине-внизу" и можно вкручивать нашу витую пружину - вкручиваем "до упора", таким образом поршень полностью вдавится, а края циллиндра упрутся во внутреннюю трубу и не будут выступать внутри. Капаем на резьбу фиксатор, чтоб зафиксировать ее местоположение и загерметизировать ее.
450 x 600
Выкручиваем поправочники вверх, и все готово!

Когда мы окончательно хотим собрать прицел, собрав уже блок отстройки параллакса. мы замечаем маленький нюанс! Кольцо не становится на свое место - ему мешает наша витая пружина.
800 x 600

переварачиваем барабан, и устанавливаем его через ПЭТ прокладку смазав силиконом
я именно так и оставил - так барабан удобнее крутить, крутится он легче, и большое кольцо отстройки установить удобнее. Да и выглядит круче!
450 x 600
450 x 600
800 x 600

ВОТ И ВСЕ ГОТОВО!!!

Вот сравнение блоков витой пружины на Yukon и нашем пациенте:
800 x 600

Всем удачи!

п.с. кстати, кому надо - есть сетки гравированные на стекле, но не мил дот, а типа крест с точкой. Всеодно лучше чем нитки... Но с пересылом морока - я из РБ. Так же есть возможность изготовления ЛИНЗ - есть связь с заводом специализированным. Короче пишите если че.

edit log

prof3ss0r
12-5-2014 00:42 prof3ss0r
Раньше самодельные сетки я тоже делал из нитей. Самые деоступные и тонкие нити что я знаю, можно найти в проводах от наушников разных, мелких. Сами провода не катят, а тонкие кевларовые нити самое то - из них получается очень тонкая сетка. Просто натягивал пальцами, выставив максимально точно, и капал клей на уголки вне поля зрения.
Получалось очень даже - часто нравилось больше чем китайский милдот.

Нажмите, что бы увеличить картинку до 1920 X 1940 329.5 Kb

edit log

Jakson49rus
4-6-2014 03:48 Jakson49rus
Купил дальномер yukon lrs-1000. После двух замеров перестал показывать расстояние, сигнал идет а показывает проверки.В чем может быть проблема?
в58сучан
13-6-2014 05:47 в58сучан
Доброго всем дня!Вопрос к спецам- может кто сталкивался с этим:Поставил на 308 оптику UTG 6-32 AO Mil-Dot.Было всё нормально до первого ливня-короче попала вода между линзами окуляра где диоптрии,сушка ничего не дала.Открутить первый раз не получилось всё на герметике-второй раз получилось но пережим в тисках и лопнула внутренняя линза в окуляре.Короче что делать дальше,кроме как искать новую эту бленду с линзами не знаю.Может у кого есть поломанные прицелы таких марок типа липерс(китай).А то вроде и китай но мне нравилась-не сбивалась.Или может есть вариант как то выписать в сборе этот окуляр?

edit log

prof3ss0r
21-6-2014 23:43 prof3ss0r
"лучшее - враг хорошего", нужно было так оставить - оно не мешало бы особо. Ну или разбирать аккуратнее...

Окуляр в сборе невозможно будет найти. А линзу новую сделать можно, но нужна старая обязательно. По цене окулярная около 30$ всего, но я в Беларуси...

Homeguner
28-6-2014 07:49 Homeguner
А кто-нибуль милы пытался делать на нитях?

У меня появилась идея, нанести иголкой маленькие капельки клея. Но для этих целей клей должен быть жидким. Попробовал с канцелярским. Но он был чуток густоват, и чувствуется что это не привычный силикат натрия был, а что-то другое. Но не в этом суть. Мелкие капельки пару раз получились боле-менее нормальными, а остальные расплывались в элипс вдоль нити.
Затем попробовал пасту от ручки. Пастой получилось аккуратнее, но все равно не то. Нет стабильного результата, зачастую она просто размазывается по нити, не формируя капельку.
У кого еще есть какие идеи?

ZVCiO
7-7-2014 13:06 ZVCiO
Здравствуйте!
Купил прицел Leapers SCP3-UGM312AOIEW SWAT MINI, 3-12x44. С рук, недели две назад. Замечал странности. Пристрелял а через некоторое время мажу в 100% ситуации, причем иногда на 15-20 метрах на 10-25 см (видно по пыли). Вчера в деревне заметил, что СТП уходит от небольшого постукивания по прицелу. То же самое было на другом Липерсе, тоже мини, только сетка-железо. Определил этот факт так же как и в прошлый раз. Глядя через прицел на точку ЛЦУ постучал по прицелу - точка ушла с креста. С другой стороны стукнул пошла в обратную сторону. Гуляет по горизонтали, вертикального смещения нет. Это было вчера в деревне. Сегодня утром дома смотрю также через липу на СТП, стук-стук а все на месте, ничего никуда не съезжает, посильнее стукнул - на месте!! Вчера что-то слегка дребезжало при постукивании, сегодня тихо. Что за чудеса?
Прежде чем крутить или отдавать в ремонт хочу услышать мнение или совет, хотя скорее всего ситуация нездоровая и что-то делать все равно надо.
slavyan.86
1-9-2014 09:59 slavyan.86
ZVCiO

Скорее всего раскрутились линзы, да я даже скажу 98% это линзы оборотной системы, по крайней мере на пиладе у меня было так-же... Липерс не разбирал, поправьте если кто знает точнее..
Прицел полюбому разбирать и все стопорные кольца на фиксатор ресьбы сажать, как-то так)

gigaelk
11-10-2014 20:41 gigaelk
Разобрал Hawke varmint2- отдал человече на поругание, так как не работал механизм горизонтальных поправок. Вертикальные тоже не особо адекватны были. Внутри что-то лязгало при кручении барабана. Трубу выкрутить не смог- видимо кроме винтика еще и проклеена. Снял маховики. Пружина (мать ее йоп) стояла не там где надо. Жопорукие китайцы собрали криво, или лазил уже кто- не в курсе. Тонкой отверткой протолкнул пружину в отверстие барабанчика, вынул, поглядел, засунул обратно. Каюсь- не той стороной, там паз есть и у пружины хвостик один загнут, но она встала хвостиком в другой стороне тоже в какой-то пазик, так как ровно двигалась при смещении, без перекосов. Минус таких операций- мелкая стружка. Плюс- не надо разбирать весь прицел как выше чел писал.. Собрал, завтра проверю. С пивом- потянет. На просвет- работает все норм, сетка ползает при кликах адекватно.
Да и хер с ним.. Воронам достаточно.
l.e.e.84
6-11-2014 09:02 l.e.e.84
Прокрутилась сетка. Как ее правильно выставить, есть ли там какие нибудь ориентиры что бы ровно выставить?
Zveri4
7-11-2014 09:47 Zveri4
цитата:
Прокрутилась сетка

Прицел то какой?Я ставлю на глаз по осям барабанчиков поправок.
RikkiTikkiTavi
11-11-2014 03:17 RikkiTikkiTavi
prof3ss0r
Спасибо за инструкцию.

Ребят вот такой же почти прицел как у профессора, достался можно сказать нахаляву, не могу раскрутить в указанных местах, и на парУ грел и крутил как мог - не идёт зараза. Подскажите?

Нажмите, что бы увеличить картинку до 937 X 435 121.8 Kb
Нагрел на комфорке, снял окуляр, но внутри линзы закоптились от масла и резинки поплыли, окуляр с оборотками винтов не имеет, только вот эти штуки с прорезями внутри неужто их надо вот так через жопу раскручивать?
Нажмите, что бы увеличить картинку до 515 X 686 65.8 Kb

edit log

l.e.e.84
24-11-2014 08:34 l.e.e.84
Gamo 3-9x40
Разобрал капнул суперклея на резьбу где колечко с сеткой, подождал что бы приклеилось(долго) собрал поставил, выстрелов 20 такая же хрень, опять провернулось.
Zveri4
24-11-2014 09:49 Zveri4
цитата:
капнул суперклея на резьбу где колечко с сеткой

Супер клей опасен для прицела,могут помутнеть линзы.Я ставлю на локтайт,так называемый фиксатор резьбы.Можно на раствор канифоли в спирте.И еше настраивать винтовку.
l.e.e.84
24-11-2014 20:38 l.e.e.84
цитата:
настраивать винтовку

???
Zveri4
25-11-2014 16:05 Zveri4
цитата:
настраивать винтовку

Все очень просто.В начале владения CFX,хотел получить из него мега бластер.Ставил злые пружины,утяжелители до 120г,моща поднималась,но убил пару прицелов в том числе первый Липерс 3-9х40.Потом поставил ГП снизив мощность до 16 жел.и купил второй Липерс 3-9х40 и стреляю в свое удовольствие больше 20 тыс.Ничего ни куда не едет и не сбивается.На больших дистанциях куча стандартная,а вот на 12м разрезаю три из пяти пуль о лезвие ножа. В общем с CFX стало скучно,попадаю куда хочу.

edit log

Trainer
4-1-2015 12:55 Trainer
Фуууф... Еле осилил 58 страниц (за 8 часов!)))... но не нашел ответа на свой вопрос.(( А вопрос заключается в следующем: достался мне ТАСКО 3-9*40GD с подсветкой. Посмотрел в него, а там на половину картинки что-то перегораживает внутри. Снял заднюю часть (окуляр, наверно), она с барабаном подсветки, а там оказалось отвалился цилиндрик со светодиодами и перекрыл половину обзора. Основная проблема что от барабана подсветки внутри окуляра под корень оборвался провод на светодиоды. Пытался снять/разобрать барабан подсветки, но кроме как вынуть батарейку дальше дело не пошло. На корпусе окуляра куда вставляется барабан подсветки есть два гужона по бокам. Их выкрутил, но барабан так вытащить и не могу, крутиться по кругу и всё. Поскажите как его достать чтобы припаять проводки?!
Задавал вопрос на оргах, но там вообще с темы съехали http://airgun.org.ru/forum/viewtopic.php?f=4&t=112149

edit log

jur@
30-1-2015 20:45 jur@

800 x 600
800 x 600
800 x 600
jur@
30-1-2015 20:46 jur@
привет всем! приобрёл я себе на хатсан 125 оптику (см.фото)поскольку я в пневме новичок ещё и наслышан о том как хач ушатывает оптику, вот хотелось бы спросить где именно и чем (где то читал что можно резиновым клеем) проклеивать и ещё вопросик должно ли быть так - в близи мылит вообще ничего не видно (4х32) а так есть ещё 4х20 китайский карандаш он нормально, всё видно вблизи и в дали!!!
Howk
1-4-2015 21:45 Howk

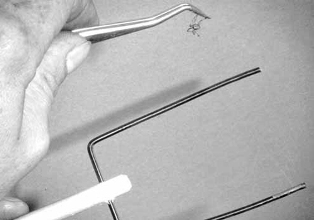

Прицельные сетки из паутины делали. Вскоре после ВОВ2, Robert "Bob" Thomas, ремонтировал трофейную оптику, ну и были жалобы на то, что для высокоточки (бенчрест) сетка типа "герман" толстовата (а у немцев того периода вертикальный пенек был туповат, за что и получил прозвище телеграфный столб). Посему бобби задумался чем бы заменить нити и начал экспериментировать с паутиной. Из минусов со временем биоматериал деградировал и нужно было менять волокна. После догадались клеить не одну горизонтальную нить а несколько, после начали ставить капельки на нитях.

Материалов иных не было. Сейчас вон есть нейлоновые шнурки, колготки, кевларовый корд витой пары, кевларовые плетеные лески итп. Рогатку бобби лучше сделать, оно намного удобнее - волокно почти невидно глазом. Поэтому нужна хорошая лупа или окуляр прицела, накрайняк. Ну а если вы в тайге, ну тогда да, пауки помогут))) Перетягивать лучше на листе А4, на него тетрадный лист/миллиметровку и вперед! Знать бы еще, что быстро сохнет в виде капли, ибо лак для ногтей/суперклей ака цианокрилат в капельке сохнет очень долго. Впрочем, соду и ультрафиолет для ускорения не пробовал ))) читать про историю паутинных сеток тут:
http://www.longrangehunting.co...-reticles-1.php

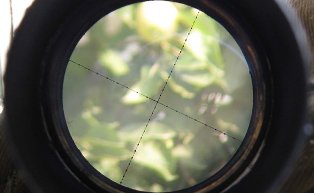

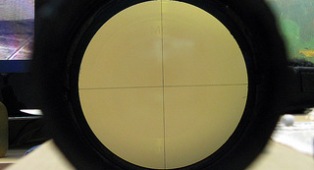

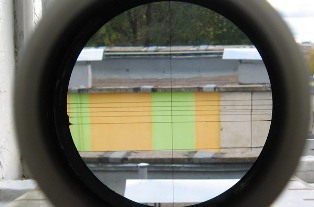

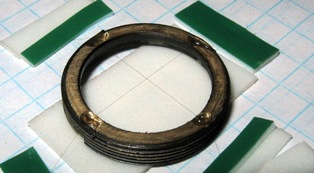

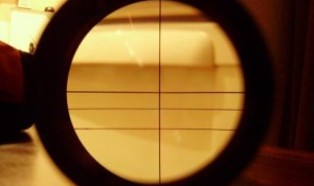

примеры сеток на основе нитей

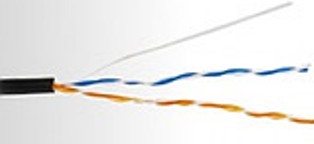

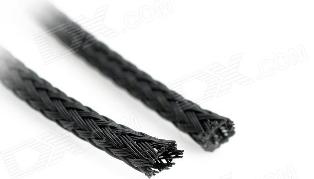

(колготки-шнурок-витая пара)

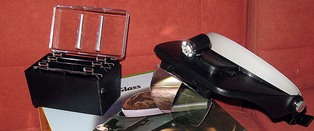

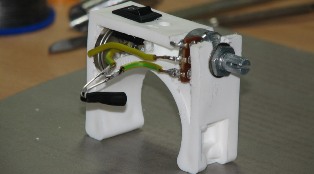

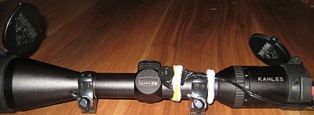

пример подсветки для прицелов без нее
светодиод в ниппельной резинке под 45гр.





ну и коллиматор времен ВОВ (марк-III) - бьюти)

edit log

Howk
2-4-2015 00:18 Howk
Собственно, эксперимент с карандашом и колготками, опыта ради. Нужен хороший скотч, жесткий, с ним удобнее. Двусторонний, алюминиевый или нечто вроде. Очень липкий, малярный не подойдет. Будет упускать нить, а она потянет за собой клей, что видно ниже, небольшой сталактит.
Желательна мини-рогатка, намотать и фиксировать волокно из нити, оно сразу съеживается, что неудобно. Волокно должно быть натянуто, тут или "лук" миниатюрный сообразить (стержень сгибаете буквой V, на концах разрезы канцелярским ножом, в них нить), или растягивать на кольце и листе бумаги как резинку, прихватывая скотчем. Минус в том, что это настолько тонко, что почти невидимо)))
Ну, технологию описывали уже. Лупа обязательна, ибо волокно может просесть (вылезти из-под скотча) и свиться в спираль, а заметить это можно под увеличением, если нет мощной лупы, это будет уже в прицеле (вместо нити "волна"), а это начинай сначала. Обрезать у капелек, дабы не попало в резьбу и не начать снова.
Нам нужно волокно, то что рядом с треугольником скотча, до этого нить или пачка волокон, иголка тут для масштаба. Эх, вот бы братушка подробнее рассказал, как линзы настраивать и как клеить! На сем опус завершим.

edit log

Howk
2-4-2015 04:05 Howk
п.с. волокно шнурка обувного толще, ну или попался неделикатный шнурок. Из корда витой пары длинное волокно вытянуть не удалось, там нить какая-то махистая, как шерстяная для вязания, только тонкая. оптического патчкорда под рукой нет. в проводе наушников корда не обнаружил. посему и колготки.
kolu4ka71
4-4-2015 20:22 kolu4ka71
Народ,почему на GAMO Shadow DX оптика 4*32 BSA постоянно уплывает СТП
Воткактотак
8-4-2015 16:22 Воткактотак
Добрый день! Как убрать капли влаги из ПСО-1 1966 г.в.
VANKOR
30-4-2015 13:44 VANKOR
цитата:
Изначально написано kolu4ka71:
Народ,почему на GAMO Shadow DX оптика 4*32 BSA постоянно уплывает СТП

Да потому что оптика отстой, предназначенная для начального уровня. И ждать от нее ничего хорошего не приходится. Сам с BSA начинал, тоже мучился по молодости. Его надо дорабатывать и укреплять линзу и трубу паралакса. Потом продал и купил качественны бушик за 600 баксов... не нарадуюсь.
VANKOR
30-4-2015 13:50 VANKOR
цитата:
Изначально написано al_dr77:
Люпольд 6,5-20х40 Как открутить окулярный блок? Там резьба правильная?[/URL]

Резьба на фиксаторе резьбы закручена. Фен может помочь, но Люпольды качественно делают, поэтому и фиксатор у них качественный . Резьба должна быть правильная.
jur@
9-5-2015 19:35 jur@
привет всем! приобрёл я прицел Bushnell 3-9х40 (китай, с али заказывал) и вот какой вопрос - если прицельную сетку родную приклеить к гайке, выдержит ли? я пока так сделал саму гайку на "момент" посадил чтоб открутить была возможность, все остальные линзы посадил на фиксатор.(хатсан 125)
mafteg
14-8-2015 10:50 mafteg
Друзья, осилил половину страниц из этой темы, но не нашел ответов на свой вопрос. В общем суть такова, у меня прицел GAMO 3-9x40, дешевый, поставил его на МР512 с усиленной пружиной, отстрелял около 500 выстрелов, при этом пристрелять его так и не удалось. То есть пристрелка прицела получалась, но после 2-3 выстрелов прицел сбивался очень сильно, (при стрельбе на 25м попадание уходило в сторону на ~15см. После подкрутки барабанов получалось вернуть прицел в нужное положение, однако все повторялось вновь. Установил прицел на МР-60 со стоковой пружиной, после пристрелки прицел не сбивается. Сейчас установил на МР512 газовую пружину, если поставлю прицел обратно на 512 и он будет сбиваться, что делать? В прицеле ничего не дрибезжит, видно через него прекрасно, выглядит как новый.
AlexSnake
14-8-2015 13:34 AlexSnake
quote:
Originally posted by mafteg:

Сейчас установил на МР512 газовую пружину, если поставлю прицел обратно на 512 и он будет сбиваться, что делать? В прицеле ничего не дрибезжит, видно через него прекрасно, выглядит как новый.


Может крепление не стабильно?
ОП установлен на компрессоре, а стволик сам по себе (переломка), следовательно не одинаковое закрытие стволика всегда даёт разброс, больше по вертикали...
bellot
14-8-2015 16:18 bellot
Что касается оптики.
Совет ?1 - изучать конструкцию оптического прицела
Совет ?2 - выкинуть эту имитацию оптического прицела под названием GAMO 3-9x40 и купить настоящий прицел, а не "что-то похожее на прицел".

Вообще:
1. Проверить 100%-ю исправность пневматической винтовки (это надо сделать еще ДО установки ГП) - что манжета дает 100% компрессию, что при закрытом стволе из узла перелома не дует и т.д.
2. Помнить: <ВСЯ МОЩА ГП, которая не передается пуле - уходит на удар по железу винтовки -> оптике>
Поэтому - путем острела в хронограф настроить (меняя усилие/давление в ГП) винтовку на комфортную мощность/скорость - для МР-512 это примерно в диапазоне 200-240м/с пулей 0,5г.

И только после этого лепить оптику на пневмовинтовку.

AlexK76
17-8-2015 19:27 AlexK76
На открытии охоты по перу проплыл немного по речке за уткой в результате в БПП 8×30 попала вода. Не много но изображение помутнение сильно. Что делать? Разбирать и сушить или в ремонт?
DVVD96699
17-8-2015 21:53 DVVD96699
Алек,ну во первых с днем варения !!!Во вторых ,у меня тоже есть даный бинокль ,это -как надо было на охоться,что бы во внутри оказалась вода,(мне мой служит верой и правдой много лет.),попробуй просушить,про ремонь-х.з.-я свой не разбирал,-хотя если у тебя останется налет.......:-) :-)
AlexK76
18-8-2015 07:51 AlexK76
бинокль был в ягдташе, провалился в воду по грудь вот и попала. На объективе изнутри капельки.

GSRAUF
21-1-2016 13:40 GSRAUF
Всем привет! может кто подскажет где можно купить механизм ввода горизонтальной поправки (VO Gladiator 2-12-32 vector optics) на своём сорвал резьбу.
Howk
24-1-2016 23:50 Howk
ту алекс76 - разбирать и чистить, сами если педант (сажей, ацетоном, в хирургических перчатках без талька). Писали как yevogre, vintovka, ну и как фотографы линзы чистят. Проблема номер раз собрать точно так же (юстировка), проблема номер два сорность (пыль). Если в себе не уверены, то в ветке оптика см ремонт и юстировка отечественных биноклей, делает "годин".

Guns.ru Talks
апгрейд и ремонт пневматики
Делимся опытом. Ремонт оптики. ( 29 )
