Продам: Приспособления для заточки. Все изменения на июнь 25 г.

Точилка для ножей типа Апекс с зажимами для клинка которую я окрестил "ТТ-Compact".
Основание: Алюминиевый композит, толщина основания 9 мм. Основание фрезеровано на ЧПУ фрезере с очень высокой точностью. Габариты основания 215х110 мм (без зажима). Передняя опора стальная, шириной 160 мм, которая позволяет вполне комфортно работать с длинными клинками.

Новые модифицированные зажимы из легкого сплава Д16Т, толщиной 4 мм, с боковыми гранями под конус. Конус исключает люфты зажима на основании при работе и не требует никаких дополнительных прижимов, фиксаторов и т.п.
Зажимы не связаны между собой в тыльной части, поэтому прекрасно обжимают различную геометрию спусков клинка. При правильном зажатии ножа, у вас всегда будут нулевые погрешности при повороте клинка. А так же связка основание-зажим, гарантируют отсутствие прогибов даже при приличном давлении абразивом на клинок.

Основная вертикальная стойка из калиброванной нержавеющей стали AISI 304, диаметром 8 мм и высотой 180 мм, вторая резьбовая, для настройки угла заточки. На стойки установлена площадка с поворотным узлом. Узел скольжения выполнен на 4-х шариковых подшипниках.
Скольжение направляющей в узле мягкое и плавное, практически без звучное, что конечно же сказывается на качестве заточки, особенно на финишных этапах. Так же узел практически не требует смазки.

Направляющая штанга диаметром 6 мм из калиброванной нержавеющей стали. Держатели бланков (камней) из очень прочной, конструкционной фотополимерной смолы. Держатели позволяют устанавливать камни на бланках со скосом 45, а так же камни без бланков.
Общая длина направляющей около 560 мм.
Площадка угломера из магнитной, не ржавеющей стали, лазерная ЧПУ резка, устанавливается прямо на бланк камня, что исключает погрешность в измерениях. Площадка поставляется по запросу как опция. Стоимость 400 р.
Противоскользящий коврик к точилке идет в комплекте.

Демо ролик о работе устройства:

RUTUBE:

rutube.ru
__________

Еще несколько роликов по работе на этом станке можно увидеть тут:
youtube.com


Цена точилки: 7500 р.

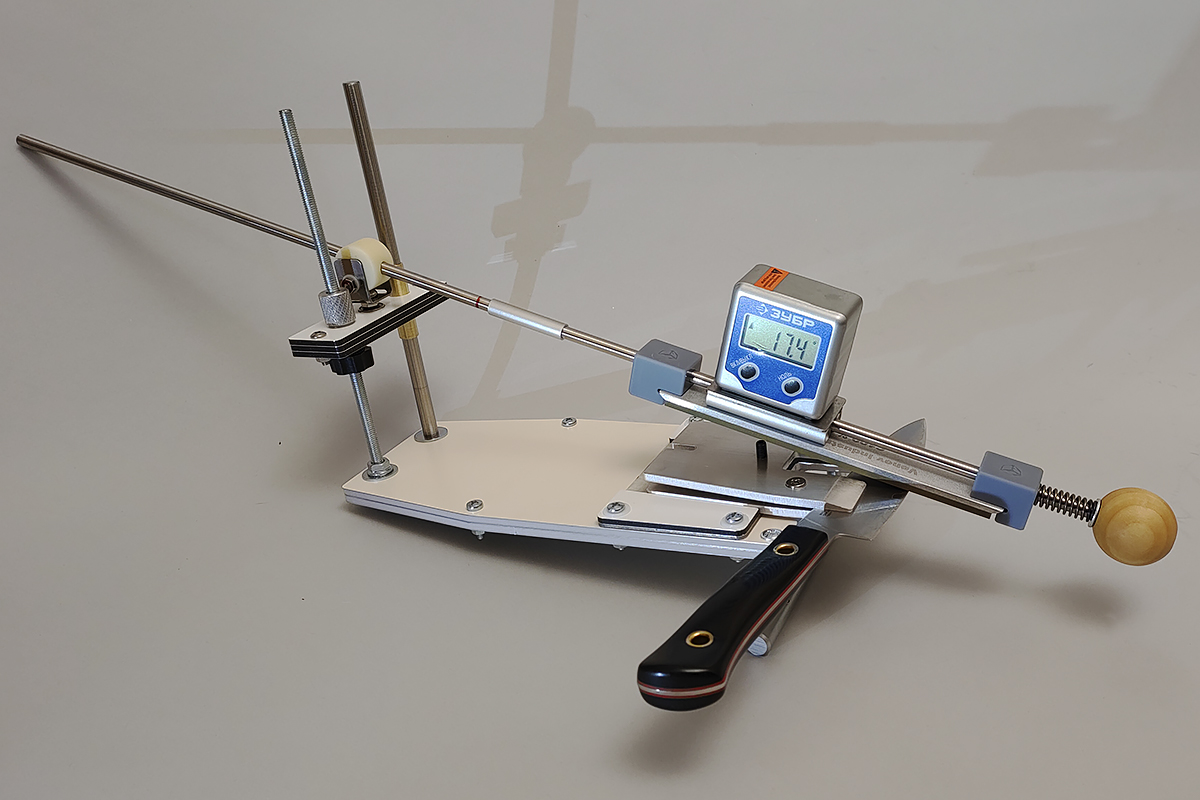

Фото устройства:

TT Compact by Vladimir Tvy, on Flickr

Площадка угломера

Площадка by Новые низко профильные упоры для бланков

Штанга, on Flickr

Конусные зажимы

Зажим конусный by Vladimir Tvy, on Flickr

Из плюсов узла на 2-х стойках, могу отметить следующее:
- не нужна резьбовая муфта тонкой регулировки угла заточки, так как точная регулировка уже реализована в саму систему.
- при настройке угла, ничего не проворачивается, не нужно ничего придерживать, поэтому удобнее точно настроить угол по маркеру или с помощью угломера.
- 100% гарантия того, что узел не провернется вокруг оси, во время работы, а значит не изменится и угол заточки.
- отсутствие бокового фиксатора, зажимающего весь узел на вертикальной стойке и как следствие повышение надежности.

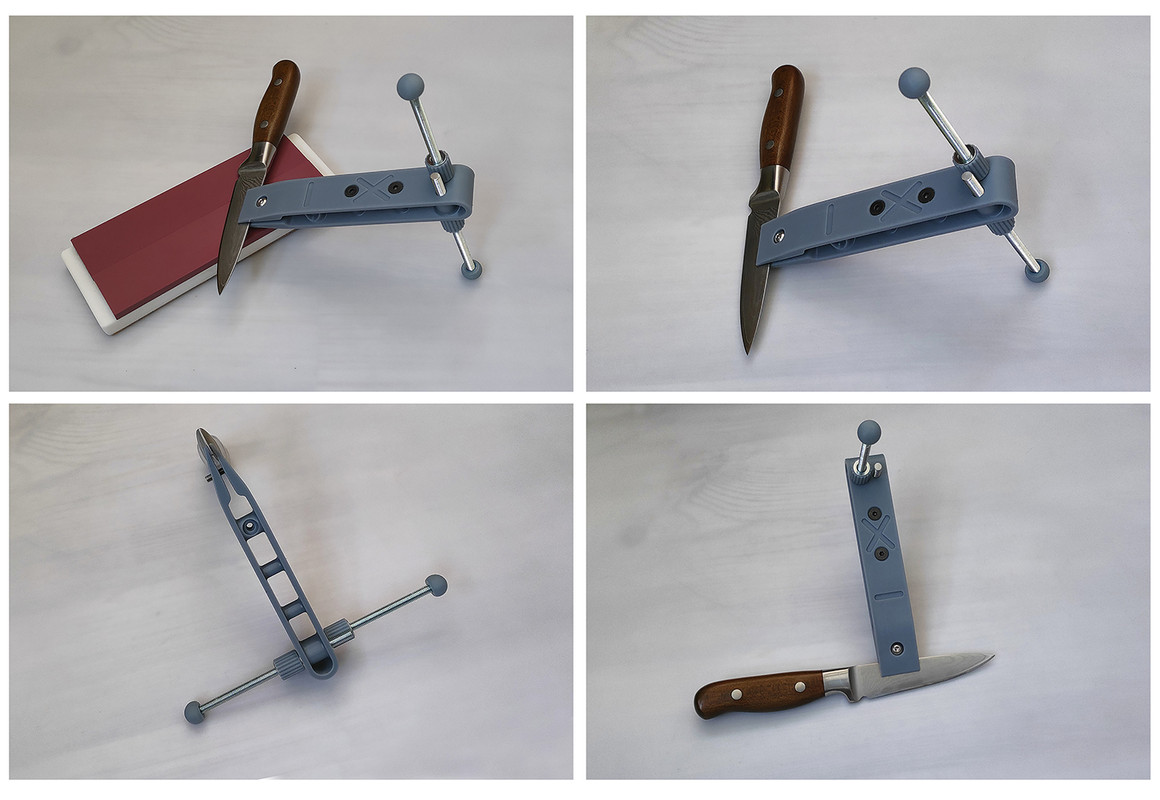

Классический двуногий "костыль".
Приспособление предназначено для заточки различных ножей, на камнях настольного формата. Изготовлено из конструкционной фотополимерной смолы типа Liqcreate Strong-X, которая является одной из самых прочных смол, доступных на рынке.
Опоры стальные с резьбой М5, снабжены фиксаторами положения и сферическими головками. В комплекте пара винтов, для более тонких и более толстых в обухе клинков.
Запасной винт хранится прямо в теле изделия. Угломер магнитится.
Костыль предназначен для заточки ножей с толщиной обуха до 4 мм и различной геометрией спусков, будь то спуски от обуха или другие распространенные виды.
Цена 2200 р.

Видео по заточке подобным "костылем":

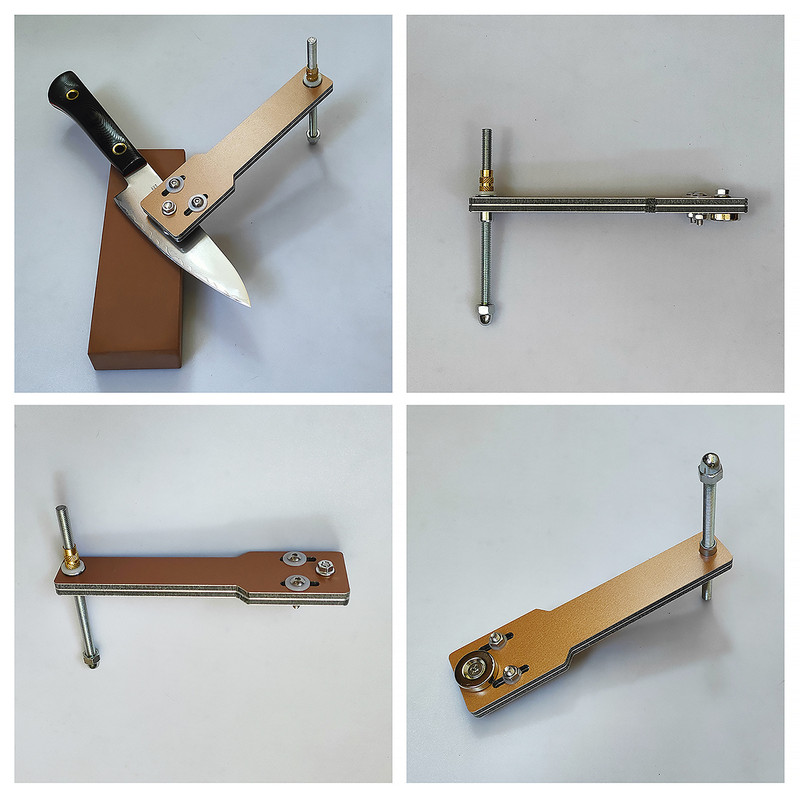

Костыль магнитный. Приспособление предназначено для заточки ножей, с любой толщиной обуха, на настольных камнях разных форматов. С помощью "Костыля" легко сделать заточку любого уровня остроты. Магнитный костыль не имеет ограничений по минимальным углам заточки.

ТТХ: Основание - алюминиевый композит толщиной 8 мм. Резка на ЧПУ фрезере с высокой точностью. Неодимовый магнит 20х5 мм, с усилием 6,6 кг. Упоры для обуха ножа не зависимые, подвижные. Можно настроить под разную ширину клинка. Опора - стальная резьбовая шпилька М6, снабжена латунным фиксатором положения и сферической головкой.
Главным плюсом магнитного костыля является полное отсутствие ограничений по малым углам заточки.
Цена: 1900 р.

Видео заточки ножа для примера, на магнитном костыле:

rutube.ru
