Вооружение германской артиллерии. (книга)
|
20-7-2004 20:05
Слоняра
АРТИЛЛЕРИЙСКИЙ КОМИТЕТ ГЛАВНОГО АРТИЛЛЕРИЙСКОГО УПРАВЛЕНИЯ КРАСНОЙ АРМИИ
НКАП СССР Сравнительные данные германской и нашей артиллерия I. ПРОИЗВОДСТВО И НАЛИЧИЕ АРТИЛЛЕРИЙСКОГО ВООРУЖЕНИЯ По тому мирному договору Германии разрешено было иметь: около 600 орудий, из которых: Б.77-мм пушек - 204, 105-мм гаубиц - 84 и некоторое количество тяжелых орудий. Ей было запрещено воспроизводство артиллерийского вооружения и сохранение военной промышленности. 1. Эрр. Артиллерия в прошлом настоящем и будущем, Изд. 1932г. Фактическая ежемесячная производительность, германской промышленности составляла к концу (прошлой мировой войны): По легким орудиям__________2500 Порохов было изготовлено в Германии: О производстве артиллерийских боеприпасов можно судить по расходу их за время войны 1914-1918 гг. Всего было израсходовано германской армией: 1914 г__________9 439 900 снарядов На основании этих данных, можно полагать, что германская промышленность к концу первой, мировой войны производила около 10-11 миллионов, снарядов в месяц.
Минометы и
1 По данным Советского Информбюро, за первый год войны с Советским Союзом немцы потеряли 30 500 орудий. B развитии артиллерийских средств немцы шли также в направлении создания так называемой 'ракетной артиллерии', особенно после получения ими ощутительных ударов советской 'ракетной артиллерии'.
__________Изготавливаются Орудия полевой артиллерии__________580__________30__________225__________835 Морские орудия __________90__________-------__________155__________65 Всего в месяц__________5920__________695__________965__________7580
II. ПЕХОТНАЯ, ЛЕГКАЯ ПОЛЕВАЯ И ТЯЖЕЛАЯ АРТИЛЛЕРИЯ. Во время первой мировой войны германская армия не имела специальных пехотных орудий. Непосредственное сопровождение пехоты осуществлялось тогда придававшимися пехоте отдельными орудиями или взводами дивизионной артиллерии (77-мм полевыми пушками обр. 96 п.А.); Однако дивизионные пушки оказались неприспособленными для этой цели вследствие их больших размеров и веса, а следовательно недостаточной их подвижности. Калибр__________77 мм
75-мм легкое пехотное орудие обр.18(l.I.G, 18),. первоначально называвшееся немцами легким минометом. Фиг, 1. 75-мм легкое пехотное орудие обр. 18. (laichter Minenvverfer. 18), предназначается для уничтожения огневых точек и живой силы противника, находящейся как вне укрытий, так и за легкими укрытиями. При применении специальных снарядов кумулятивного1 действия (о которых подробнее будет сказано ниже в разделе 'Новые образцы боеприпасов артиллерии') орудие используется также для борьбы с танками и бронеавтомобилями.
Прицел качающийся, независимый от орудия и с независимой. Линией прицеливания. Основные данные легкого пехотного орудия обр. 18 следующие: Калибр__________75 мм Боекомплект 75-л-ш легкого, пехотного орудия обр. 18 состоит из выстрелов с осколочно-фугасными гранатами и снарядами кумулятивного действия. Как было указано выше, применение снарядов кумулятивного действия позволило использовать это орудие (как и некоторые другие системы полевой артиллерии) для борьбы с танками и бронемашинами. 1 Кроме легкого пехотного орудия обр. 18, в германской армии имеется также легкое горно-пехотное орудие обр. 18 с такой же баллистикой, но снабженное лафетом с раздвижными станинами.
150-мм тяжелое пехотное орудие обр. 33 (s. I. G. 33) предназначается для борьбы (в боевых порядках пехоты) с такими, целями, против которых действие легких пехотных орудий недостаточно. Прицел орудия - качающийся, независимый от орудия с полунезависимой линией прицеливания.
Калибр__________ 149,1 мм Боекомплект 150-мм тяжелого пехотного орудия обр. 33 состоит из выстрелов раздельного- гильзового заряжания с фугасными, дымовыми, кумулятивными и зажигательными снарядами. Кумулятивный снаряд пробивает броню: толщиной ~160 мм. Кроме того, недавно в боекомплект орудия введена надкалиберная мина весом около 90 кг (дальность стрельбы около 1000 м). |
|
20-7-2004 20:15
Слоняра
schweres Infanteriegesch?tz 33 [sIG 33]
 |
|
21-7-2004 01:00
Варнас
А про 50 мм автоматический миномет инфы неимеете?
|
|
23-7-2004 08:45
Слоняра
10cm Kanone 18  10,5cm leichte Feld Haubitze 18/40 10,5cm leichte Feld Haubitze 18M |
|
23-7-2004 17:36
Слоняра
2.Легкая полевая и горная артиллерия.
Эти системы используются в германской армии и во время текущей мировой войны, но лишь в качестве вспомогательных или, вернее, дополнительных к основным. В частности, 77-мм полевая пушка, обр. 16 была переделана немцами под калибр 75 мм и используется под названием пушки обр. 16 п.A. (neuer Art нового образца). Наиболее распространенным и широко применяемы в германской армии орудием является 105-мм легкая полевая гаубица обр.18, состоящая на вооружении артиллерийских полков пехотных, моторизованных и танковых дивизий.
Фиг. 3. 1О5-мм гаубица обр. 18
Ствол. Калибр__________101,9 мм
Гаубичная стальная литая Гаубичная граната обр. 39 Гаубичная стальная литая граната Дымовой снаряд (F.Н. Gr. Nb)__________ 14,00__________1-6__________268-480__________10600 Дымовой снаряд Дымовой снаряд обр. 40 Бронебойный снаряд (10 cm Pzgr.)__14,00__________5 и 6__________305 и 475 Снаряды кумулятивного действия:
Среди трофейных образцов встречается и в настоящее время старая 75-мм горная пушка Фиг. 4. 75-мм горная пушка обр. 15. Кроме перечисленных систем легкой полевой и горной артиллерии у немцев имеется также (согласно документальным данным) легкая полевая пушка обр. 18 (I.F. К. 18), но эта пушка до сих пор на советско-германском фронте замечена не была. Есть основание полагать, что эта пушка была изготовлена немцами в небольшом количестве и предназначалась для легких пехотных дивизий. Таблица 3. __________77 cm F.K.16___75 cm l.F.K.18___75 cm Geb.К.15___75 cm Geb.К.16 Калибр, мм__________77__________75__________75__________75
__________10,5 cm le.F.H.16_10,5 cm le.F.H.18_10,5 cm le.F.H.18_10,5 cm Geb.H.40 Из таблиц 3 и 4 видно, что при некотором утяжелении полевых и горных орудий (в связи с удлинением стволов и принятием лафетов сраздвижными, станинами) немцы добились увеличения углов обстрела и заметного повышения начальных скоростей, следствием чего явилось увеличение дальнобойности примерно на 30%.
|
|
23-7-2004 17:53
Слоняра
75-мм полевая пушка обр.16 обр. 16 п.A

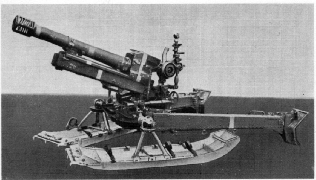

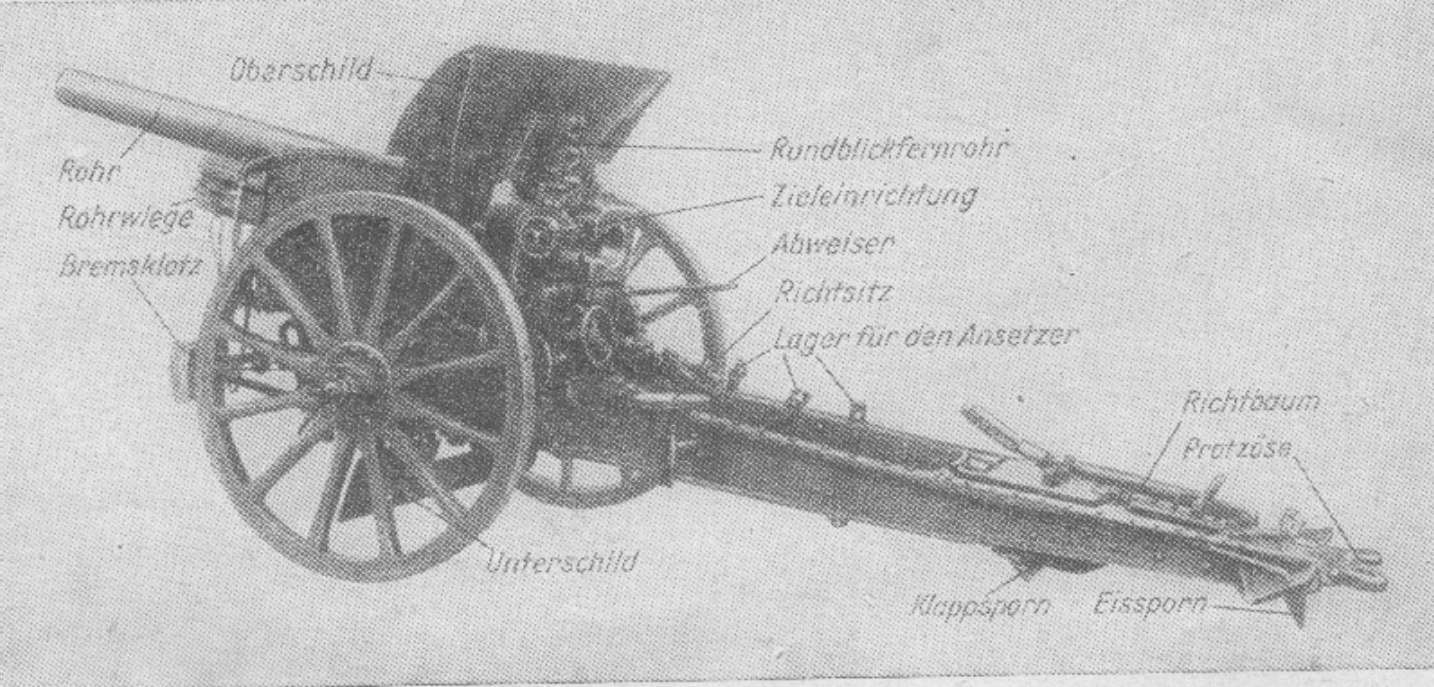

105-мм легкая полевая гаубица обр. 16 (l.F.H. 16), 75-мм горная пушка обр. 15 (Geb.К. 15). 105-мм легкая полевая гаубица обр. 18 (1.F.Н. 18), |
|
24-7-2004 08:16
Слоняра
3. Авиадесантные орудия.
Затвор-горизонтальный- клиновой, открывающийся вправо. В клине затвора имеется круглое отверстие, в котором помещается коробка ударного механизма. На задний конец цилиндрического корпуса коробки ударного механизма навинчивается сопло для выхода пороховых газов, поступающих через промежутки между внутренними стенками цилиндрического корпуса коробки и трубкой ударника.
Калибр__________75 мм
|
|
24-7-2004 08:17
Слоняра
105-мм легкое орудие обр. 40 (10,5 cm L. G. 40) представляет собою систему типа ДРП производства фирмы Крупп, предназначенную для воздушно-десантных частей.
Фиг. 6. 105-мм легкое орудие обр. 40. Для сбрасывания с парашютами орудие разделяется на четыре части. Общий вид, орудия показан на фиг. 6.
При переходе в походное положение орудию придается максимальный угол возвышения, и сопло крепится к хоботовой части нижнего станка.
Калибр__________105 мм
На фиг. 8 показана реактивная система, установленная на санях, а на фиг. 9 - на специальных лыжах.
|
|
25-7-2004 12:36
Слоняра
К концу первой мировой войны основными орудиями германской тяжелой артиллерии были: 105-мм пушка обр. 17 (10 cm К. 17),
150-мм пушка обр. 16 (15 cm К. 16), 150-мм удлиненная тяжелая полевая гаубица обр. 13 (lg. s. F. Н. 13), 211-мм удлиненная мортира (lg. 21 cm Mrs.). Кроме этих орудий, имелись 283-мм гаубицы, 305-мм и 420-мм мортиры и некоторые другие тяжелые системы. По Версальскому договору Германии было разрешено иметь только 22 тяжелых орудия для вооружения крепости Кенигсберг, однако то обстоятельство, что перечисленные системы состоят на вооружении в германской артиллерии и в настоящее время (в качестве орудий, дополнительных к основным), показывает, что Германии удалось сохранить материальную часть тяжелой артиллерии в значительно большем количестве. Основными орудиями германской тяжелой артиллерии к началу войны с Советским Союзом были следующие системы, разработанные после войны 1914-1918 гг: Кроме перечисленных систем, в германской армии используется ряд других тяжелых пушек и гаубиц как собственно германских, так и принадлежавших оккупированным Германией странам (305-мм мортира Школа, 420-мм мортиры, 615-мм мортиры и др.). Данные об этих системах приведены в приложении 1. __________105-мм пушка_105-мм тяжелая_150-мм пушка_150-мм пушка_ 150-мм Вес системы в походном положении: Примечание: для 105-мм тяжелая пушка обр.18 значение в числителе - мехтяга, знаменатель - конная.
Тяжелую дальнобойную артиллерию большой мощности немцы применяли в течение этого -периода на некоторых фронтах: под Ленинградом, под Севастополем, а также под Москвой в районе Гжатска. Из дальнобойных орудии немцы, кроме того, обстреливали английское побережье через Ламанш.
Боекомплект 105-мм пушки обр. 18.состоит из выстрелов раздельного гильзового заряжания с осколочно-фугасными и бронебойными снарядами. Таблица 7. __________105-мм пушка обр.18/40__________150-мм пушка обр.18/40 150-мм пушки обр. 18 и 39 имеют одинаковую начальную скорость и дальнобойность стрельба из них ведется одними и тем же снарядами, но в связи с некоторыми различиями в устройстве канала ствола для этих пушек применяются различные боевые заряды. У пушек обр. 18 длина каморы равна 127,0 мм, объем каморы-24 дм.кб длина нарезной части -6432 мм-, нарезы - постоянной крутизны (6?). У пушки обр. 39 длина каморы- 1198 мм, объем каморы - 24,9 дм.кб. длина нарезной части - 6514 мм, нарезка- прогрессивная, начальный угол наклона нарезов. 4?17', конечный - 5?59'. По трофейным документам установлено, что в германской тяжелой артиллерии имеется также 170-мм пушка на лафете 211-мм мортиры. По документальным данным установлено, что в германской артиллерии состоит на вооружении '17-см пушка на мортирном лафете' (17 cm К. i. Mrs. Laf.), представляющая собою 17-см ствол (по видимому, аналогичный стволу немецкой 17-см железнодорожной пушки), наложенный на лафет 211-мм мортиры обр. 18. Боекомплект пушки состоит из выстрелов раздельного гильзового заряжания. Система (фиг.14) имеет следующие тактико-технические данные: Калибр__________172,5 мм
|
|
25-7-2004 12:37
Слоняра
15cm schwere Feld Haubitze 18
 21cm M?rser 18 |
|
27-7-2004 08:26
Слоняра
5. Сравнительная оценка основных артиллерийских систем.
__________76-мм полковая___76-мм горная____122-мм гаубица__155-мм гаубица Начальная Дальнобойность, м___8 550__________ 10 700__________11800__________12 390
К о н с т р у к т и в н ы е о с о б е н н о с т и. Основные системы германской артиллерии, с которыми Германия вступила в войну с Советским Союзом, отличаются от соответствующих им германских орудий, состоявших на вооружении к концу первой мировой войны, не только повышенной баллистикой (и большими углами горизонтального обстрела), но также рядом конструктивных изменений. Последние были введены для улучшения эксплуатационных и тактико-технических качеств систем, а также для упрощения и удешевления их производства. Ниже рассматриваются главнейшие из этих изменений. С т в о л ы. Новые орудия германской и артиллерии имеют стволы с трубой-моноблоком или со свободной трубой. Так, например, 105-мм гаубица обр. 18 имеет ствол, состоящий из трубы-моноблока и казенника. Ствол 150-мм тяжелой гаубицы обр. 18, изготовляемой заводом Рейнметалл, состоит из трубы, кожуха и казенника, причем труба вставлена в кожух с зазором работает как моноблок (кожух не принимает участия в сопротивлении при выстреле). Ствол этой же гаубицы, изготовляемой заводом Круппа, состоит из свободной трубы, кожуха и казенника (кожух принимает участие в сопротивлении при выстреле). Ствол 105-мм пушек обр. 18, изготовляемых заводами Рейнметалл и Крутш, имеют такое же устройство, как и стволы Л а ф е т ы. Новые германские полевые орудия калибра до 150 мм включительно снабжены лафетами с раздвижными станинами, дающими горизонтальный обстрел около 60?, в то время как горизонтальный обстрел старых систем (с однобрусным лафетом) равен 4-6?, П р о т и в о о т к а т н ы е у с т р о й с т в а. Для устранения недокатов при продолжительной стрельбе, происходящих вследствие нагрева и расширения жидкости, тормоза отката у новых систем снабжены компенсаторами. При расширении излишняя жидкость отводится в компенсатор, сжимая находящийся там воздух. При охлаждении жидкость вытесняется давлением воздуха из компенсатора в цилиндр тормоза. Кроме того, тормоза отката у 105-мм и 150-мм гаубиц обр. 18 и 105-мм пушки обр. 18 снабжены специальными охладителями (наружными цилиндрами), наполняемыми водой. У р а в н о в е ш и в а ю щ и е м е х а н и з м ы. Новые немецкие системы (кроме зенитных) снабжены в большинстве случаев пневматическими уравновешивающими механизмами, в то время как в старых системах применялись исключительно пружинные механизмы. Переход от пружинных механизмов к пневматическим, по-видимому, был обусловлен темп же соображениями, что и отказ от пружинных накатников. Прицельные приспособления. Старые системы, как правило, имели прицельные приспособления с. зависимой линией прицеливания. Исключение составляли лишь некоторые опытные образцы и системы большой (мощности, имевшие прицелы, независимые от орудия (например, 9-см полевая пушка Рейнметалл М. II, 211-мм удлиненная мортира. Новые системы снабжены прицелами, независимыми от орудия (с прицельной и орудийными стрелками). Эти прицелы, освобождая наводчика от (работы на подъемном механизме, позволяют ускорить наводку и повысить скорострельность орудия. |
|
27-7-2004 20:12
Слоняра
III. ПРОТИВОТАНКОВАЯ АРТИЛЛЕРИЯ
Калибр__________37 мм Орудие имело жесткий лафет. Существенными недостатками системы были недостаточный горизонтальный обстрел и отсутствие полуавтоматического затвора. 37-мм п р о т и в о т а н к о в а я п у ш к а появилась в германской армии впервые примерно в 1930 г. Позднее она подверглась модернизации (была снабжена подрессоренными колесами с баллонными шинами). По своему устройству немецкая 37-мм противотанковая пушка, сходна с нашей 37- мм противотанковой пушкой. Боекомплект пушки состоит из выстрелов патронног заряжания с нормальными бронебойными., осколочными и специальными бронебойными (подкалиберными) снарядами. Специальные бронебойные снаряды (обр.40) применяются для стрельбы на дальностях не более 300 м по бронированным целям, которые те могут быть поражены нормальными бронебойными снарядами. Таблица 9.
37- мм и 50-мм противотанковые пушки вполне удовлетворяли немцев во время войны в Польше и во Франции (хотя уже во Франции немцы вынуждены были применять для борьбы с тяжелыми французскими танками свои 88-мм зенитные пушки). Однако, эти орудия оказались недостаточно мощными для борьбы с советскими танками, что и вынудило фашистское командование создавать уже в ходе войны ряд новых систем противотанковой артиллерии. Таблица 10. __________Германская 50-мм__________Наша 57-мм__________Английская 57-мм
|
|
27-7-2004 20:13
Слоняра
Английская 57-мм
|
|
28-7-2004 09:17
Слоняра
2. Развитие противотанковой артиллерии в 1942 и 1943 годах.
Новыми, появившимися в 1942 и 1943 гг., системами противотанковой артиллерии германской армии являются: Таблица 11.
28/20-мм п р о т и в о т а н к о в а я п у ш к а об р. 41 (фиг. 17) имеет конический канал ствола (калибр 28 мм в казенной части и 20 мм у дульного среза). Другой особенностью этой пушки является отсутствие подъемного и поворотного механизмов. Вертикальная наводка осуществляется непосредственным качанием ствола с люлькой на цапфах, а горизонтальная наводка - поворотом вращающейся части на нижнем станке; при этом наводчик пользуется двумя рукоятками, имеющимися сзади и на противовесе люльки (к этим рукояткам подведены рычаги спускового механизма). Отсутствие механизмов наведения способствует упрощению конструкции системы и ее облегчению. Однако отсутствие подъемного механизма вызвало необходимость применения специального 'успокоителя', который удерживает качающуюся часть в приданном ей положении.
Калибр в начале нарезов__________28 мм
Вес боевого заряда: 75/55-мм п р о т и в от а н к о в а я п у ш к а о б р. 41 (фиг. 19) является наиболее мощным из известных нам германских орудий с коническим к стволом. Ствол пушки состоит из трубы, насадки, ствольной втулки, дульного тормоза, соединительной муфты и казенника. Казенник, обычной для немецких систем конструкции, соединяется с трубой при помощи соединительной муфты. На передней части трубы имеется нарезка для соединения трубы с насадкой. Стык между трубой и насадкой перекрывается втулкой, которая закрепляется винтом. Канал трубы состоит из каморы и нарезной цилиндрической части. Канал насадки состоит из гладкого конического участка длиною 455 мм и гладкого цилиндрического участка длиною 500 мм. Наибольший диаметр конуса -75 мм, наименьший - 55 мм.
Калибр в начале нарезов__________75 мм Коэффициент использования металла__________134 кгм/кг
Калибр__________75 мм
__________Вес __________Вес __________Вес __________Начальная____Прицельная **** Применяется для стрельбы по танкам на дальностях до 1200м. 88-мм п р о т и в о т а н к ов а я п у ш к а обр. 43/41 (8,8 cm Рак. 43/41) является новейшим и наиболее мощным противотанковым орудием германской артиллерии (фиг. 21). Ствол пушки снабжен дульным тормозом и горизонтальным клиновым полуавтоматическим затвором. Лафет - с раздвижными станинами. 88-мм противотанковая пушка обр. 43/41 имеет следующие данные: Калибр__________88 мм Данные о боеприпасах и баллистике 88-мм противотанковой пушки обр. 43/41 приведены в табл. 13.
|
|
29-7-2004 07:55
Слоняра
3. Системы других стран, применяемые немцами для ПТО.
2) 37-мм чехословацкой ПТ пушки, 6) 47-мм австрийской ПТ пушки,
Из перечисленных систем в наибольшем количестве применяются, по-видимому, 47-мм чехословацкая ПТ пушка (фиг. 22) по бронебойному действию снарядов несколько уступает 50- мм германской ПТ пушке обр. 38, но зато она легче последней больше чем в полтора раза. Пушка имеет автоскрепленный ствол, снабженный дульным тормозом и полуавтоматическим вертикальным клиновым затвором. Лафет-с раздвижными станинам и. Тормоз отката - гидропневматический ,накатник- пружинный . Имеется пружинный уравновешивающий механизм. Система, перевозится конной или механической тягой. Боекомплект ее состоит из унитарных патронов со снарядами: нормальными бронебойным, подкалиберными бронебойными - (обр. 40) и осколочными. Подкалиберные бронебойные снаряды применяются для стрельбы на дальностях 47-мм французская ПТ пушка (фиг. 23) по бронебойному действию снарядов примерно равноценна 50-мм германской ПТ пушке обр. 38, но тяжелее, последней в боевом положении
|
.jpg)
.jpg)
|
29-7-2004 07:58
Слоняра
76,2-мм противотанковая пушка обр. 36 представляет собой нашу 76-мм дивизионную пушку обр. 1936 г. (Ф-22), модернизированную немцами. Модернизация выразилась в следующем:
1) Камора орудия расточена под гильзу 75-мм ПТ пушки обр. 40, в результате чего вес боевого заряда увеличен с 1,08 кг до 2,6 кг. 2) Ствол снабжен дульным тормозом по типу дульного тормоза, для 75-мм ПТ пушки обр. 40. 3) Уменьшен угол возвышения путем привертывания ограничительной планки к сектору подъемного механизма. 4) Разрезан валик механизма переменного отката, в результате чего этот механизм выключен. 5) Заклинен сектор механизма переменного отката. 6) Поставлен новый щит. 7) Маховик подъемного механизма перенесен на левую сторону. В табл. 15 приведены установленные полигонными испытаниями баллистические характеристики 76,2-мм ПТ пушки обр. 36 и (для сравнения) баллистические характеристики 76,2-мм пушки Ф-22 __________Вес__________Вес__________Начальная__Максимальное
4. Зенитные орудия, используемые немцами для ПТО.
Тактико-технические характеристики этих пушек приведены в приложении I. В табл. 16 приведены ориентировочные расчетные данные (по формуле Жакоб де Марра) я о бронепробивной способности снарядов указанных систем. Таблица 16. |
|
30-7-2004 08:03
Слоняра
5. Оценка артиллерийских систем, используемых немцами для ПТО.
Таблица 17.
|
|
30-7-2004 08:05
Слоняра
IV. ЗЕНИТНАЯ АРТИЛЛЕРИЯ
Еще во время первой мировой войны 1914-1918 гг. немцы уделяли большое внимание созданию зенитной артиллерии. Кроме того, немцы приспособили для зенитной стрельбы ряд малокалиберных пушек: Из приспособленных малокалиберных зенитных пушек лучшей считалась 37-мм пушка Круппа, которая была снабжена автоматикой, основанной на использовании отдачи ствола. Таблица 18.
В настоящее время основными орудиями зенитной артиллерии германской армии являются:
20-мм зенитная об р. 38 (фиг. 25) предназначается для тех же целей, что и 20-мм пушка обр. 30, и имеет одинаковые с ней баллистические данные. Основные, отличия пушки обр. 38 от пушки обр. 30 заключаются в иной конструкции автомата, прицела и механизмов лафета. Автомат, относясь также к типу автоматов с коротким ходом ствола, имеет поршневой продольно скользящий затвор, запирание которого осуществляется поворотом его передней части. Ускорителем служит задняя часть затвора, получающая добавочную скорость в момент отпирания затвора. Питание автомата осуществляется из такого же магазина, что и в 20-мм пушке обр. 30. Темп автомата значительно повышен -----до 420-480 выстрелов в минуту. Практическая скорострельность--180-220 выстрелов, в минуту. Перевозится пушка на той же повозке и с теми же скоростями, что и пушка обр. 30. Вес системы в боевом положении- 410 кг, вес в походном положении - 750 кг. |
|
15-9-2004 20:01
Слоняра
37-мм зенитная пушка обр. 18 (фиг. 27) предназначается для стрельбы, по зенитным целям на дальностях до 2500 м, а также, по танкам и бронемашинам на дальностях до 800 м.
Пушка является автоматической, тип автоматики - короткий ход ствола. Затвор поршневой, продольноскользящий Запирание осуществляется поворотом передней части затвора (поршня) под действием закрывающей пружины. Открывание затвора осуществляется копиром. После расцепления со стволом затвор отбрасывается рычажным ускорителем в заднее положение. Питание автомата производится обоймами емкостью в шесть патронов, сцепляемыми друг с другом Лафет -тумбовый вращающийся (вращается вся тумба). Наводка - раздельная, осуществляемая двумя наводчиками по двум коллиматорам. Механизмы наведения имеют по две скорости наводки Спусковой механизм - ножной, не блокированный, помещается у наводчика по углу места. Уравновешивающий механизм, состоящий из двух спиральных пружин, расположен непосредственно на левой цапфе. Противооткатных устройств лафет не имеет. На местности лафет горизонтируется при помощи четырех домкратов укрепленных на концах станин. Пушка снабжена автоматическим зенитным прицелом Цейсса. Перевозится система на двухосной подрессоренной повозке со скоростями до- 50 км/час. Постановка пушки па повозку и снятие с нее производятся при помощи цепной лебедки. 37-мм зенитные пушки обр. 18.и 36 имеют следующие основные данные:
Лафет. Основание, лафета представляет собою крестовину, у которой боковые станины при переходе в походное положение поднимаются вверх, а основная (продольная) балка выполняет на походе роль повозки.
Т а к т и к о - т е х н и ч е с к и е д а н н ы е 88-мм зенитных пушек
88-мм зенитная пушка обр. 41 является новейшим орудием германской зенитной артиллерии, по своей мощности значительно превышающим 88-мм зенитную пушку обр. 36. Подробности конструкции системы неизвестны. Калибр__________88 мм
Характерной особенностью установщика трубок является большая точность его работы, (точность установки 0,03 сек). Удачное сочетание досылателя с установщиком трубок, головка которого укреплена на качающейся части системы, позволяет получить высокую скорострельность -до 15 выстрелов в минуту. Тактико-технические данные 105-мм зенитной пушки обр. 38
В табл. 19 приведены сравнительные тактико-технические характеристики германских среднекалиберных зенитных пушек конца 1918 г. и 1941/42 гг., а в табл. 20 - сравнительные дачные германской 88мм, американской 90-мм и пашей 85-мм зенитных пушек. Таблица 19 __________88-мм зенитная____88-мм зенитные___105-мм зенитная___105-мм зенитная Горизонтальная дальность,_10 800__________15 000__________13 400__________17 700 Таблица 20 __________85-мм наша зенитная___88-мм германская__________90-мм американская Калибр,мм__________85__________88__________90 Вертикальная дальность, м___10235__________11000__________10970 Горизонтальная дальность, м_15650__________15 000__________17470 Скорострельность, в/мин__________15-17__________15-20__________10-11 Вертикальный обстрел__________-3? + 82?__________-3?+85?__________0?+80? Из табл. 19 видно, что современные германские 88-мм и 105-мм зенитные пушки обладают гораздо лучшей баллистикой, чем пушки чех же калибров конца 1918 г. 105- мм зенитная пушка (старая) завода Круппа по своему устройству сходна со старой 88-мм зенитной пушкой. Вследствие большого веса и недостаточной подвижности она применялась главным образом в качестве стационарной системы. Пушка устанавливалась на бетонное или железобетонное основание и снабжалась досылателем. |
|
16-9-2004 08:46
Слоняра
V. САМОХОДНАЯ АРТИЛЛЕРИЯ Историческая справка Во время первой мировой воины 1914-1918 гг. немцы имели следующие самоходные системы представлявшие собой артиллерийские орудия, установленные на шасси грузовых автомобилей: 57-мм самоходная 'казематная' пушка (фиг. 32) представляла собою бельгийскую (трофейную) 57-ш казематную пушку, установленную также па шасси четырехтонного грузового автомобиля. Пушка имела горизонтальный обстрел 360?, наибольший угол возвышения +21?. 77-мм легкая автомобильная зенитная пушка L/27 обр. 1914 г. завода Круппа была установлена на платформе грузового автомобиля Даймлер с четырьмя ведущими колесами (38/80 л. с). Двигатель был защищен броней. На машине были предусмотрены места для перевозки 100 выстрелов, принадлежности и дальномера, а также для расчета, обслуживающего систему. При стрельбе рессоры задней оси разгружались. Система имела горизонтальный обстрел 360?, вертикальный обстрел от-5? до +70? и вес 7120 кг. 77-мм. легкая автомобильная зенитная пушка L/27 обр. 1914 завода Рейнметалл (фиг. 33) была установлена на шасси грузового автомобиля Эргардт с четырьмя ведущими колесами. Боекомплект, перевозившийся при орудии, состоял из 100 выстрелов. Радиатор, двигатель, трансмиссия, баки для горючего, ящики с боеприпасами и место водителя были защищены броней. При стрельбе рессоры задней оси разгружались. 76,2-мм автомобильная зенитная пушка L/31,5 обр. 1917 и 1918 гг. завода Хеншель была установлена на шасси грузового автомобиля Эргардт с четырьмя ведущими колесами (36/80 л. с). Средняя скорость движения по дорогам составляла 12-15 км/час. На автомобиле было предусмотрено место для перевозки расчета (10 чел.), 48 выстрелов, дальномера, принадлежности и
В условиях преобладавшей тогда позиционной войны механическая тяга требовалась для передвижения тяжелых систем, а также для обеспечения подвижности и проходимости систем по бездорожью в целях сопровождения пехоты и танков в бою. 2. Современная самоходная артиллерия В настоящее время на .вооружении- германской армия состоят следующие самоходные. орудия: 1. 20-мм автоматические пушки o6p. 30 и обр. 38 на шасси полугусеничного однотонного транспортера (Sd. Kfz. 10/4);
Ниже приводятся краткие характеристики некоторые самоходных орудий германской армии. 20-мм самоходные автоматические пушки обр. 30 и обр. 38 (фиг. 34) представляют собою 20-мм зенитные пушки, установленные на полугусеничном однотонном транспортере (Sd. Kfz. 10/4), снабженном съемным щитом. Установка приспособлена для перевозки семи человек (шесть - орудийный расчет и седьмой - водитель). Основные данные пушки приведены выше в разделе 'Зенитная артиллерия'. Данные самоходной системы: Максимальная мощность мотора__________100 л. с.
20-мм счетверенная самоходная автоматическая пушка обр. 38 (фиг. 35) представляет собою счетверенную 20-мм зенитную пушку, установленную на полугусеничном восьмитонном транспортере (Scb Kfz. 7/1), снабженном съемным щитом для защиты орудийного расчета. Основные данные пушки такие же, как у предыдущей. Данные самоходной части системы. Максимальная мощность мотора__________140 л. с. Боекомплект самоходной пушки состоит из 8700 выстрелов, из которых: 25-мм самоходная полуавтоматическая пушка представляет собою французскую противотанковую пушку Гочкис М-34, установленную на шасси танка типа II. Тактико-технические данные пушки. Калибр__________25 мм 28/20-мм самоходная пушка представляет собою 28/20-мм противотанковую пушку обр. 41 (с коническим каналом ствола), установленную на шасси полугусеничного однотонного бронированного транспортера (Sd. Kfz. 250). Тактико-технические данные пушки приведены, выше в разделе 'Противотанковая артиллерия' Данные самоходной части системы.
Боевой вес__________5800 кг
__________Шасси пятитонного__________Шасси восьмитонного Максимальная мощность мотора, л. С__________130__________140 37-мм самоходная установка (фиг. 38) представляет собою 37-мм противотанковую пушку, установленную на шасси полугусеничного трехтонного бронированного транспортера Данные трехтонного бронированного транспортера. Мощность мотора__________120 л. с. 47-мм самоходная полуавтоматическая пушка (фиг. 39) представляет собою чехословацкую противотанковую 47-мм пушку Шкода, установленную на шасси танка типа Данные самоходной части системы. Максимальная мощность мотора__________100 лс. Шасси танка типа I имеет передние ведущие колеса, механическую пятискоростную коробку передач системы Майбах и бензиновый четырехцилиндровый двигатель воздушного охлаждения. Максимальная скорость передвижения 40 км/час. Тип подвески -листовая и пружинная рессоры.
Тактико-технические данные пушки. Калибр__________75 мм
__________Осколочно-фугасный__Куммулятивный__Дымовой__Бронебойно- Вес снаряда, кг__________5,74__________4,40__________6,2__________6,8 Толщина пробиваемой брони в миллиметрах при стрельбе из 75-мм короткоствольной пушки бронебойными снарядами по броне, характеризуемой коэффициентом К=2400, под углом 30? от нормали следующая (расчетные данные): Данные самоходной части системы. Мощность мотора__________320 л.с Шасси среднего танка типа III имеет подвеску торсионного типа, броневой корпус--сварной. Толщина брони следующая: лобовая-50 мм, бортовая - 30 мм, корма - 25 мм, крыша-15 мм и днище - 10 мм.
В люльке обойменного типа помещается гидравлический тормоз отката и гидропневматический накатник. Тормоз отката веретенного типа с игольчатым тормозом наката. На люльке укреплены электрический предохранитель и гидравлический предохранитель- компенсатор. Электрический предохранитель автоматически размыкает цепь стреляющего приспособления после каждого выстрела. Замыкает цепь вручную заряжающий после заряжания орудия. Гидравлический предохранитель -компенсатор поддерживает в гидравлическом тормозе давление 0,5 аТ. При падении этого давления вследствие утечки жидкости он автоматически размыкает цепь стреляющего приспособления. Тактико-технические данные пушки.
Таблица 22. Толщина пробиваемой брони в миллиметрах при стрельбе бронебойным, снарядом обр.39 по броне, характеризуемой коэффициентом К = 2400, под, углом: 30? к нормали следующая: Данные о шасси танка типа III (Sd. Kfz. 142) см. на стр. 93. Тактико-технические данные пушки приведены выше в разделе 'Противотанковая артиллерия'. __________Шасси танка__Шасси чехо-__Французский
75-мм самоходная пушка на французском бронетранспортере имеет максимальную скорость передвижения 35 км/час.
Данные пятитонного транспортера. Максимальная мощность мотора__________до 130 л. с На шасси транспортера установлены броневые листы (склепанные) толщиной 5 мм, образующие прямоугольную коробку. При пушке перевозится 64 выстрела, из них 32 осколочных и 32 бронебойные. 88-мм самоходная зенитная пушка обр. 36 (8,8 cm Flak (Sfl)) представляет собою переделанную 88-мм зенитную пушку. Точных данных об установке нет. По некоторым сведениям пушка была установлена на 12-тонном полугусеничном транспортере, но установка якобы оказалась неудовлетворительной. По другим сведениям самоходные 88-мм пушки установлены на шасси танка типа IV. Данные шасси приведены в табл. 24.
Максимальная мощность мотора, л. с__________185__________2651*
Тактико-технические данные пушки. Калибр__________88 мм Вес снарядов: Вес боевых зарядов: Начальная скорость:
Толщина брони самохода следующая: Верхняя лобовая плита отделения механика-водителя состоят из двух бронеплит: наружной толщиною 150 мм и внутренней толщиною 50 мм.
Мощность моторов__________600 л. с.
Таблица 25. Вес в боевом положении, кг__________24 000__________65 000__________46 000 На основании приведенных весовых данных систем можно заключить, что самоходные пушки обр. 43/1, 43/2 и 43/3 установлены соответственно на шасси танков типа IV, VI и V.
128-мм самоходная пушка обр. 40 (фиг. 51) представляет собою, по-видимому, ствол немецкой зенитной 128-мм* пушки, установленный на специальном шасси. Данные пушки приведены в приложении 1.
Тактико-технические данные гаубицы. Калибр__________150 мм Данные самоходной части установки. Мощность мотора__________70 л. с. 194-мм самоходная пушка 485 (французская). Из немецкого наставления Н. Dv. 250/41, изданного в 1942 г, видно, что в германской армии применяется. 194-мм французская пушка на самоходной установке. Калибр__________194 мм * Большой мощности, системы Филу.
Командирская машина снабжена только четырьмя аппаратами. Воспламенение реактивного состава в минах производится электрическим током при помощи включателя, расположенного в кабине водителя в управляемого им или его помощником. Данные установки. При горизонтальном положении транспортера дальность стрельбы составляет: осколочно-фугасной миной____от 975 до 1925 м Данные трехтонного бронированного транспортера (Sd. Kfz. 251) приведены на стр. 89.
|
|
16-9-2004 08:53
Слоняра
V. САМОХОДНАЯ АРТИЛЛЕРИЯ
Историческая справка Во время первой мировой воины 1914-1918 гг. немцы имели следующие самоходные системы представлявшие собой артиллерийские орудия, установленные на шасси грузовых автомобилей: 57-мм самоходная 'казематная' пушка (фиг. 32) представляла собою бельгийскую (трофейную) 57-ш казематную пушку, установленную также па шасси четырехтонного грузового автомобиля. Пушка имела горизонтальный обстрел 360?, наибольший угол возвышения +21?. 77-мм легкая автомобильная зенитная пушка L/27 обр. 1914 г. завода Круппа была установлена на платформе грузового автомобиля Даймлер с четырьмя ведущими колесами (38/80 л. с). Двигатель был защищен броней. На машине были предусмотрены места для перевозки 100 выстрелов, принадлежности и дальномера, а также для расчета, обслуживающего систему. При стрельбе рессоры задней оси разгружались. Система имела горизонтальный обстрел 360?, вертикальный обстрел от-5? до +70? и вес 7120 кг. 77-мм. легкая автомобильная зенитная пушка L/27 обр. 1914 завода Рейнметалл (фиг. 33) была установлена на шасси грузового автомобиля Эргардт с четырьмя ведущими колесами. Боекомплект, перевозившийся при орудии, состоял из 100 выстрелов. Радиатор, двигатель, трансмиссия, баки для горючего, ящики с боеприпасами и место водителя были защищены броней. При стрельбе рессоры задней оси разгружались. 76,2-мм автомобильная зенитная пушка L/31,5 обр. 1917 и 1918 гг. завода Хеншель была установлена на шасси грузового автомобиля Эргардт с четырьмя ведущими колесами (36/80 л. с). Средняя скорость движения по дорогам составляла 12-15 км/час. На автомобиле было предусмотрено место для перевозки расчета (10 чел.), 48 выстрелов, дальномера, принадлежности и
В условиях преобладавшей тогда позиционной войны механическая тяга требовалась для передвижения тяжелых систем, а также для обеспечения подвижности и проходимости систем по бездорожью в целях сопровождения пехоты и танков в бою. 2. Современная самоходная артиллерия В настоящее время на .вооружении- германской армия состоят следующие самоходные. орудия: 1. 20-мм автоматические пушки o6p. 30 и обр. 38 на шасси полугусеничного однотонного транспортера (Sd. Kfz. 10/4);
Ниже приводятся краткие характеристики некоторые самоходных орудий германской армии. 20-мм самоходные автоматические пушки обр. 30 и обр. 38 (фиг. 34) представляют собою 20-мм зенитные пушки, установленные на полугусеничном однотонном транспортере (Sd. Kfz. 10/4), снабженном съемным щитом. Установка приспособлена для перевозки семи человек (шесть - орудийный расчет и седьмой - водитель). Основные данные пушки приведены выше в разделе 'Зенитная артиллерия'. Данные самоходной системы: Максимальная мощность мотора__________100 л. с.
20-мм счетверенная самоходная автоматическая пушка обр. 38 (фиг. 35) представляет собою счетверенную 20-мм зенитную пушку, установленную на полугусеничном восьмитонном транспортере (Scb Kfz. 7/1), снабженном съемным щитом для защиты орудийного расчета. Основные данные пушки такие же, как у предыдущей. Данные самоходной части системы. Максимальная мощность мотора__________140 л. с. Боекомплект самоходной пушки состоит из 8700 выстрелов, из которых: 25-мм самоходная полуавтоматическая пушка представляет собою французскую противотанковую пушку Гочкис М-34, установленную на шасси танка типа II. Тактико-технические данные пушки. Калибр__________25 мм 28/20-мм самоходная пушка представляет собою 28/20-мм противотанковую пушку обр. 41 (с коническим каналом ствола), установленную на шасси полугусеничного однотонного бронированного транспортера (Sd. Kfz. 250). Тактико-технические данные пушки приведены, выше в разделе 'Противотанковая артиллерия' Данные самоходной части системы.
Боевой вес__________5800 кг
__________Шасси пятитонного__________Шасси восьмитонного Максимальная мощность мотора, л. С__________130__________140 37-мм самоходная установка (фиг. 38) представляет собою 37-мм противотанковую пушку, установленную на шасси полугусеничного трехтонного бронированного транспортера Данные трехтонного бронированного транспортера. Мощность мотора__________120 л. с. 47-мм самоходная полуавтоматическая пушка (фиг. 39) представляет собою чехословацкую противотанковую 47-мм пушку Шкода, установленную на шасси танка типа Данные самоходной части системы. Максимальная мощность мотора__________100 лс. Шасси танка типа I имеет передние ведущие колеса, механическую пятискоростную коробку передач системы Майбах и бензиновый четырехцилиндровый двигатель воздушного охлаждения. Максимальная скорость передвижения 40 км/час. Тип подвески -листовая и пружинная рессоры. |
|
16-9-2004 08:56
Слоняра
75-мм самоходное полуавтоматическое короткоствольное штурмовое орудие (фиг. 40) представляет собою танковую пушку Круппа, установленную на шасси танка типа III модели А и В (Sd. Kfz. 142). Пушка имеет полуавтоматический вертикальный клиновой затвор с электрическим стреляющим приспособлением.
Тактико-технические данные пушки. Калибр__________75 мм
__________Осколочно-фугасный__Куммулятивный__Дымовой__Бронебойно- Вес снаряда, кг__________5,74__________4,40__________6,2__________6,8 Толщина пробиваемой брони в миллиметрах при стрельбе из 75-мм короткоствольной пушки бронебойными снарядами по броне, характеризуемой коэффициентом К=2400, под углом 30? от нормали следующая (расчетные данные): Данные самоходной части системы. Мощность мотора__________320 л.с Шасси среднего танка типа III имеет подвеску торсионного типа, броневой корпус--сварной. Толщина брони следующая: лобовая-50 мм, бортовая - 30 мм, корма - 25 мм, крыша-15 мм и днище - 10 мм.
В люльке обойменного типа помещается гидравлический тормоз отката и гидропневматический накатник. Тормоз отката веретенного типа с игольчатым тормозом наката. На люльке укреплены электрический предохранитель и гидравлический предохранитель- компенсатор. Электрический предохранитель автоматически размыкает цепь стреляющего приспособления после каждого выстрела. Замыкает цепь вручную заряжающий после заряжания орудия. Гидравлический предохранитель -компенсатор поддерживает в гидравлическом тормозе давление 0,5 аТ. При падении этого давления вследствие утечки жидкости он автоматически размыкает цепь стреляющего приспособления. Тактико-технические данные пушки.
Таблица 22. Толщина пробиваемой брони в миллиметрах при стрельбе бронебойным, снарядом обр.39 по броне, характеризуемой коэффициентом К = 2400, под, углом: 30? к нормали следующая: Данные о шасси танка типа III (Sd. Kfz. 142) см. на стр. 93. Тактико-технические данные пушки приведены выше в разделе 'Противотанковая артиллерия'. __________Шасси танка__Шасси чехо-__Французский
75-мм самоходная пушка на французском бронетранспортере имеет максимальную скорость передвижения 35 км/час.
Данные пятитонного транспортера. Максимальная мощность мотора__________до 130 л. с На шасси транспортера установлены броневые листы (склепанные) толщиной 5 мм, образующие прямоугольную коробку. При пушке перевозится 64 выстрела, из них 32 осколочных и 32 бронебойные. 88-мм самоходная зенитная пушка обр. 36 (8,8 cm Flak (Sfl)) представляет собою переделанную 88-мм зенитную пушку. Точных данных об установке нет. По некоторым сведениям пушка была установлена на 12-тонном полугусеничном транспортере, но установка якобы оказалась неудовлетворительной. По другим сведениям самоходные 88-мм пушки установлены на шасси танка типа IV. Данные шасси приведены в табл. 24.
Максимальная мощность мотора, л. с__________185__________2651*
Тактико-технические данные пушки. Калибр__________88 мм Вес снарядов: Вес боевых зарядов: Начальная скорость:
Толщина брони самохода следующая: Верхняя лобовая плита отделения механика-водителя состоят из двух бронеплит: наружной толщиною 150 мм и внутренней толщиною 50 мм.
Мощность моторов__________600 л. с.
Таблица 25. Вес в боевом положении, кг__________24 000__________65 000__________46 000 На основании приведенных весовых данных систем можно заключить, что самоходные пушки обр. 43/1, 43/2 и 43/3 установлены соответственно на шасси танков типа IV, VI и V.
128-мм самоходная пушка обр. 40 (фиг. 51) представляет собою, по-видимому, ствол немецкой зенитной 128-мм* пушки, установленный на специальном шасси. Данные пушки приведены в приложении 1.
Тактико-технические данные гаубицы. Калибр__________150 мм Данные самоходной части установки. Мощность мотора__________70 л. с. 194-мм самоходная пушка 485 (французская). Из немецкого наставления Н. Dv. 250/41, изданного в 1942 г, видно, что в германской армии применяется. 194-мм французская пушка на самоходной установке. Калибр__________194 мм * Большой мощности, системы Филу.
Командирская машина снабжена только четырьмя аппаратами. Воспламенение реактивного состава в минах производится электрическим током при помощи включателя, расположенного в кабине водителя в управляемого им или его помощником. Данные установки. При горизонтальном положении транспортера дальность стрельбы составляет: осколочно-фугасной миной____от 975 до 1925 м Данные трехтонного бронированного транспортера (Sd. Kfz. 251) приведены на стр. 89.
|
|
17-9-2004 08:37
Слоняра
VI. МИНОМЕТЫ, БОМБОМЕТЫ И МЕТАТЕЛЬНЫЕ УСТАНОВКИ.
1. Историческая справка В начале первой мировой войны в германской армии было очень мало минометов (44 тяжелых и 116 средних). Минометы тогда состояли на вооружении инженерных войск (в осадных инженерных парках) и предназначались для ведения ближнего боя в крепостной войне. Таблица 26 __________Легкий____Средний___Тяжелый___Тяжелый Калибр, мм__________75,85__________170__________250__________240 Германские средний и тяжелый миномет обр. 16 и легкий миномет n. А. имели нарезные стволы, заряжавшиеся с дула. Минометы были, снабжены противооткатными устройствами, состоявшими, из гидравлического тормоза отката и пружинного накатника. Качающаяся часть минометов укреплялась на станке, который в свою очередь покоился на платформе, служившей основанием для стрельбы. Горизонтальная наводка осуществлялась поворотом станка на платформе. Платформа была снабжена полуосями, на которые при переходе в походное положение надевались колеса. Легкий миномет имел отделяемый хобот (упор), предназначавшийся для настильной, стрельбы (стрельба по танкам). Основными недостатками германских нарезных минометов периода первой мировой войны являются большой вес и сложность конструкции. Это видно из сравнения 75-мм легкого миномета п. А с современным германским гладкоствольным 81-мм минометом обр. 34, сконструированным по схеме Стокс-Брандта. Т а б л и ц а 27 __________50-мм____81,4-мм____105-мм____105-мм Калибр, мм__________50__________81,4__________105__________105
__________50-мм__________82-мм__________107-мм Калибр, мм__________50__________82__________107
К началу войны с Советским Союзом немцы располагали огромным количеством минометов. Пехотный полк германской армии имел к 1941 г. На вооружении следующие артиллерийские средства: 37-мм пушек__________12
Артиллерийское вооружение пехотной дивизии германской армии включало: 37-мм пушек__________75 Таким образам даже в пехотной дивизии, имеющей в своем составе артиллерийский полк, удельный вес минометов был довольно высоким (почти 1:1). Развитие германского минометного вооружения шло в направлении создания ряда крупнокалиберных и многоствольных минометов, стреляющих, по аналогии с шестиствольными минометами, минами с реактивными зарядами и имеющих электрическую систему воспламенения зарядов. Такими являются следующие минометы, появившиеся у немцев в 1942 г.: Во время войны у немцев появился также 50-мм автоматический миномет М.19, обладающий скорострельностью до 120 выстрелов в минуту. Однако, данные об этом миномете требуют проверки. Кроме своих минометов, немцы используют на нашем фронте минометы оккупированных стран:
50-мм миномет обр. 36, (фиг. 57) состоит из трех основных частей: 1) ствола с подъемным механизмом, 2) опорной плиты с механизмами поворотным и горизонтирующим и 3) прицела. Ствол состоит из гладкостенной трубы и навинченного на нее казенника, в котором расположено стреляющее приспособление. Для производства выстрела необходимо после опускания мины в канал ствола произвести спуск стреляющего приспособления,. 81-мм миномет обр. 34 (фиг. 58) представляет собою жесткую гладкоствольную систему с воспламенением типа Стокса стреляющую оперенными минами. Миномет состоит из четырех основных частей: ствола, двуноги- лафета, опорной плиты и прицела. Ствол состоит из трубы и навинченного на него казенника. В шаровой пяте казенника собран выключатель, предназначенный для утапливания бойка при разряжении миномета в случае осечки. На двуноге-лафете собраны подъемный л поворотный механизмы и механизм горизонтирования. Номер__Состав__________Вес__________Начальная__________Наибольшая 1__________Основной заряд__________10__________75__________540
Данные о баллистике миномета (для мины весом 7,36 кг) приведены в табл. 30. Таблица 30. Номер__Состав__________Вес__________Начальная__________Наибольшая 1__________Основной заряд + 1дополнительный заряд___34,8__________105__________1050 105-мм химический миномет обр. 40 (фиг. 60) представляет собою гладкоствольное заряжающееся с казенной части орудие, установленное на колесном лафете. В боекомплекте миномета имеются осколочно-фугасные и дымовые мины. Таблица 31 Наименование__Состав__________Вес__________Начальная____Наибольшая Малый___Основной заряд+ 1 дополнительный заряд ___10__________75__________540
3. Стержневые бомбометы.
Основные данные бомбомета. Вес бомбомета в боевом Основным снарядом, применяемым для стрельбы из бомбомета, является 20-мм фугасная бомба обр.40 (20-cm Wurfgranate 40). Бомба (фиг. 62) имеет трубчатый хвост, которым она насаживается на шток бомбомета; правильность полета бомбы обеспечивается стабилизатором, укрепленным на хвосте бомбы. Бомба снабжена чувствительным головным взрывателем Основные данные ф у г а с н о й б о м бы. Диаметр бомбы__________198 мм Боевой заряд (фиг. 63), состоящий из нитроглицеринового кольцеобразного пороха марки Ngl. Rg. P.- 12,5-(0,4. 72/36), помещается в стальной гильзе, снабженной электрической капсюльной втулкой (С/23 или. С/23 St.). Заряд состоит из трех равновесных пучков; вес полного заряда - 36 г. Заряжают бомбомет в следующем порядке; Тяжелый бомбомет (schwerer Ladungswerfer). Для стрельбы из тяжелого* бомбомета применяются фугасные и дымовые бомбы. Ниже приводятся данные 38-см фугасной бомбы
Боевой заряд помещается в гильзе, снабженной электрической капсюльной втулкой; он состоит из двух пучков беспламенного нитрогуанидинового пороха весом 385 и 175 г.
|
|
20-9-2004 19:47
Слоняра
4. Минометы и установки для стрельбы реактивными минами.
15-см химический миномет обр. 41(фиг. 64) представляет собою шестиствольное орудие, стреляющее реактивными минами и предназначенное для стрельбы по площадям. Стрельба из Качающаяся часть миномета состоит из шести стволов, соединенных в один блок при помощи двух обойм. Для направления движения мины на внутренней поверхности каждого ствола укреплены три полозка из угловой стали. На задней части каждого ствола имеется упор для удержания мины. В задней обойме около каждого ствола закреплены трубки, к которым спереди подходят проводники от штепсельной коробки, прикрепленной к двум правым стволам. Сзади в трубки вставлены крючкообразные контакты (к электрозапалам мин). Для стрельбы при низких температурах применяются мины со специальными, 'арктическими зарядами'. Калибр__________158,5 мм
28/32-см химический миномет обр. 41 (фиг. 66) представляет собою шестиствольное орудие, предназначенное для стрельбы реактивными минами калибра 280 -мм и, 320 -мм- теми же, которые применяются для тяжелых метательных установок обр. 40 и 41.
|
|
21-9-2004 09:03
Слоняра
2. Новые боеприпасы противотанковой артиллерии
Подкалиберные снаряды обладают очень высокой начальной скоростью вследствие того , что общий вес их значительно меньше веса обычных бронебойных снарядов того же калибра. Это, а также наличие твердого и тяжелого сердечника, обеспечивает их высокое бронебойное действие. Бронебойно-трассирующий снаряд обр. 40 к 37-мм противотанковой пушке представлен на фиг. 67. Он состоит из сердечника, поддона, баллистического наконечника из пластмассы, металлического колпачка и трассера. Бронебойно-трассирующий снаряд обр. 40. к 50-мм противотанковой пушке представлен на фиг. 69. Он отличается от предыдущего образца только весом и размерами, а также устройствам трассера. Трассирующий и воспламенительный составы этого снаряда запрессованы в стальной оболочке, ввертываемой в нарезное очко поддона.
Полная длина__________241 мм
75-мм бронебойно-трассирующий снаряд обр. 40/41 (фиг. 71) принадлежит к числу новейших образцов подкалиберных снарядов и применяется к 75-мм танковой и самоходной пушкам
|
|
21-9-2004 21:59
Слоняра
1. 37-мм бронебойно-трассирующий снаряд обр. 40.
2. Патрон с 37-мм бронебойно-трассирующим снарядом обр. 40 к 37-мм ПТ пушке. |
|
21-9-2004 22:08
Слоняра
1, 2. 50-мм бронебойно-трассирующий снаряд обр. 40.
3. 7,62-мм бронебойно-трассирующий снаряд обр. 40.
|
|
21-9-2004 22:47
Слоняра
1. 75-мм бронебойно-трассирующий снаряд обр. 40/41
|
|
22-9-2004 08:19
Слоняра
Бронебойный снаряд обр. 40 к 28/20-мм противотанковой пушке (фиг. 72) состоит из сердечника 1, поддона 2 и баллистического наконечника 5.
Сердечник изготовлен из карбида вольфрама, содержащего около 9.1% вольфрама и имеющего твердость по Роквеллу (шкала С) 90-92. Он тщательно изготовлен и оживальная его часть отшлифована. Поддон изготовлен из мягкой стали и имеет два центрирующих кольцевых выступа, которые при движении снаряда по коническому каналу обжимаются и врезаются в его нарезы, обеспечивая вращательное движение снаряда на полете. Верхний центрующий кольцевой выступ поддона имеет пять отверстий, через которые выходит воздух при обжиме этого выступа. Поверхность поддона оксидирована. Баллистический наконечник изготовлен из сплава на основе магния. Он ввинчивается в поддон после посадки сердечника. При ударе снаряда о броню баллистический наконечник и поддан разрушаются, а сердечник пробивает ее. При встрече со второй преградой, когда сердечник уже имеет сравнительно малую скорость, он обычно раздробляется. Вес сердечника 50 г (удельный вес 15,6), длина 40 мм, диаметр 10,9 мм. Осколочный снаряд к 28/20-мм противотанковой пушке о бр. 41 (фиг. 73) представляет собой, как было указано выше, оригинальную конструкцию. Он имеет стальной механически обработанный корпус 1 с двумя центрующими кольцевыми выступами и фигурной каморой. В верхнем центрующем кольцевом выступе сделаны пять отверстий, которые обеспечивают выход воздуха при обжиме кольцевого выступа во время движения снаряда по коническому каналу ствола. В отличие от корпуса бронебойного снаряда, корпус осколочного снаряда имеет под нижним .центрующим кольцевым выступом цилиндрическую донную часть, к которой при выстреле прижимается нижний выступ. Поверхность корпуса и каморы оксидирована. Основные данные снаряда и его элементов Длина снаряда__________69-69,5 мм
Осколочно-трассирующий снаряд обр. 41 к 75/55-мм противотанковой пушке обр. 41 (фиг. 76) имеет составную оболочку с двумя центрующими кольцевыми выступами. В верхнем кольцевом выступе имеется шесть отверстий для выхода воздуха при обжиме выступа во время движения снаряда по коническому каналу ствола. Основные данные снаряда и его элементов.
На снаряде имеется следующая маркировка:
|
|
22-9-2004 08:37
Слоняра
1,2. 28/20-мм бронебойный снаряд обр. 41
2,3. 28/20-мм осколочный снаряд обр. 41
|
|
22-9-2004 08:40
Слоняра
1. 75/50-мм бронебойно-трассирующий снаряд обр. 41
2. Патрон с бронебойно-трассирующим снарядом обр. 41 3. 75/50 -мм осколочно -трассирующий снаряд обр. 41
|
|
23-9-2004 00:41
Слоняра
3. Снаряды кумулятивного действия
Снаряд кумулятивного действия к 75-мм танковой и штурмовой пушкам (фиг. 77) но форме относится к снарядам недальнобойным. Поверхность снаряда окрашена в темно-зеленый защитный цвет и имеет стандартную для германских снарядов маркировку, наносимую черной краской.
|
|
28-9-2004 11:10
Слоняра
1. 75-мм снаряд кумулятивного действия к танковой и штурмовой пушкам
2. 75-мм снаряд кумулятивного действия к легкому пехотному орудию обр.18 3. 75-мм снаряд В кумулятивного действия к танковой пушке обр. 40. 4. 105-мм снаряд А кумулятивного действия к легкой полевой гаубице обр.18 |
|
28-9-2004 19:46
Слоняра
Снаряд кумулятивного действия В (' Н1/В") к 75-мм танковой пушке обр. 40 и снаряд кумулятивного действия А (' Н1/А") к 105-мм легкой полевой гаубице обр. 18 (фиг. 79 и 80). Эти снаряды по сравнению с вышеописанными являются новыми, более совершенными. Их отличие от старых сводится к следующему:
1) новым снарядам придана более удобообтекаемая форма, 2) увеличено расстояние между взрывателем и передним, срезом разрывного заряда, 3) выемке в передней части разрывного заряда 75-мм снарядов придана коническая форма (75-мм снаряды куммулятивноного действия старого образца имеют цилиндрическую выемку, заканчивающуюся в нижней части полусферой). 4) центральная трубка соединяет детонирующее устройство только с вершиной колпака (у старых снарядов она соединяет детонирующее устройство со взрывателем), 5) увеличен диаметр центральной трубки. Основные весовые данные по этим снарядам приведены в таблице 33.
Таблица 33. Оболочка снаряда__________3,770__________10,405
Вес окончательно снаряженного снаряда__________4,34 кг
Надкалиберная мина кумулятивного действия к 37-мм противотанковой пушке (фиг. 82) состоит из следующих основных частей: корпуса 7, головки 2, головного взрывателя 3, донного взрывателя 4, двух детонирующих устройств 5, разрывного заряда 6 в футляре 10, колпака 7 с трубкой 14 и стержня 8, скрепленного наглухо со стабилизатором 9. Штампованный корпус мины изготовлен из тонкой листовой стали; дном его служит шайба, в отверстие которой запрессовывается втулка 7/, имеющая наружную и внутреннюю нарезку. Головка, также штампованная из тонкой листовой стали, имеет на вершине приварную втулку 12 с нарезкой под взрыватель и по нижнему срезу ободок 13, который закреплен на головке точечной сваркой, Основные весовые данные мины, (кг) Окончательно снаряженная мина__________9,140
|
|
28-9-2004 20:28
Слоняра
1. 75-мм снаряд кумулятивного действия к французской полевой пушке обр.97
2. Мина кумулятивного действия к 37-мм противотанковой пушке. 3. Подпрыгивающая мина. 4. 73-мм агитационная мина реактивного действия.
|
|
28-9-2004 20:43
Слоняра
4. Новые образцы мин
*В последнее время получены сведения о снятии немцами этой Подпрыгивающая мина состоит из корпуса 7, отлитого из серого чугуна, стальной диафрагмы 2, чугунной головки 3, переходной втулки 4, взрывателя мгновенного действия Wgr. Z. 38 5, стабилизатора 6, заряда из пироксилинового пористого пороха 7, разрывного заряда из литого тротила 8, втулки газодинамического замедлителя 9 и капсюля-детонатора и детонатора 10. Весовые данные мины. Мина без метательного заряда__________3,368 кг 73-мм агитационная мина реактивного действия (фиг. 84). На основании захваченных трофейных образцов установлено наличие у немцев на вооружении- 73-мм агитационной мины реактивного действия. 3 А К Л Ю Ч Е Н И Е Приведенные в настоящей книге сведения позволяют сделать следующие предварительные выводы о развитии и состоянии германской артиллерии. Создание немцами трех систем с коническим каналом, ствола свидетельствует о том, что немцы широко используют способ повышения начальных скоростей орудий, рекомендованный в свое время Герлихом. 12. Недостаток в противотанковой артиллерии вынудил немцев применять в широком масштабе для противотанковой обороны, орудия зенитной артиллерии и ряд артиллерийских систем, других стран. Из орудий других стран наиболее мощными являются: 47-мм чешская ПТ пушка, которой -вооружены роты истребителей танков, входящие в АРГК германской армии, 47-мм французская ПТ пушка, а также переделанные немцами французская 75-мм пушка (на лафете германской 50-мм ПТ пушки- обр. 38) и наша 76,2-мм дивизионная пушка Ф-22.
|
|
29-9-2004 19:17
Donkey
Большое спасибо, ув. Слоняра, замечательная книга и превосходные дополнительные иллюстрации. Особенно интересно было увидеть германские БО и их баллистические хар-ки.
В литературе я неоднократно встречал упоминания (очень краткие) о том, что у немцев во время было автоматическое (револьверной схемы) безоткатное орудие, кажется, 75мм. Буду очень признателен, если у кого-либо найдутся сведения об этой системе, да и остальным будет интересно. С уважением, Donkey2 |
|
29-9-2004 20:19
Слоняра
Боюсь, что знаю не больше вашего.
55-мм безоткатная автоматическая пушка, МК115. В казенной части орудия справа, как в АГС-17, примыкался коробчатый магазин с боеприпасами. Слишком сложно, слишком дорого, распостранения не получили. |
|
2-2-2005 06:45
Charnota
Извиняюся я, уважаемый Слоняра...
Тут в книжке по тексту есть упоминания каких-то приложений... Не входит ли в Ваши планы, случаем, когда-нибудь их выложить? Генерал Чарнота. |
|
2-2-2005 10:13
Слоняра
Таких планов у меня не было. Поскольку по началу у меня была лишь текстовка этой книги, а у же потом я нашел ее оригинал выложенный на ВИФ в формате РDF.
Приложения представляют собой ТТХ артиллерии используемой немцами и мехтяги. Книгу можно найти на 'свалке ВИФ'. Весит около 13 М. Если проблематично, можно попробовать выложить последние два листа в виде картинки. |
|
|
